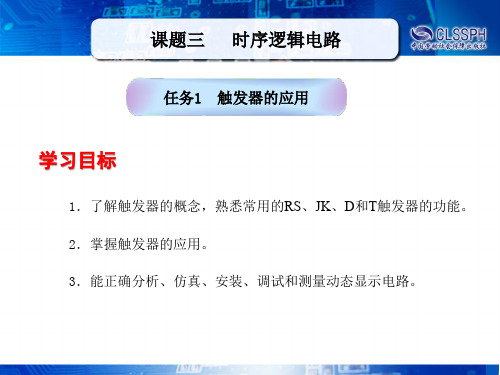

第三章时序逻辑电路触发器

《时序逻辑电路》知识要点复习一、时序逻辑电路1、时序逻辑电路：电路的输出状态不仅与同一时刻的输入状态有关，也与电路原状态有关。

时序逻辑电路具有记忆功能。

2、时序逻辑电路分类：可分为两大类：同步时序电路与异步时序电路。

（1）同步时序电路：各触发器都受到同一时钟脉冲控制，所有触发器的状态变化都在同一时刻发生。

（2）异步时序电路：各触发器没有统一的时钟脉冲(或者没有时钟脉冲)，各触发器状态变化不在同一时刻发生。

计数器、寄存器都属于时序逻辑电路。

3、时序逻辑电路由门电路和触发器组成，触发器是构成时序逻辑电路的基本单元。

二、计数器1、计数器概述：（1）计数器：能完成计数，具有分频、定时和测量等功能的电路。

（2）计数器的组成：由触发器和门电路组成。

2、计数器的分类：按数制分：二进制计数器、十进制计数器、N 进制(任意进制)计数器；按计数方式分：加法计数器、减法计数器、可逆计数器；按时钟控制分：同步计数器、异步计数器。

3、计数器计数容量（长度或模）:计数器能够记忆输入脉冲的数目，就称为计数器的计数容量（或计数长度或计数模），用 M 表示。

3 位二进制同步加法计数器：M=23=8，n 位二进制同步加法计数器：M=2n，n 位二进制计数器需要用n个触发器。

4、二进制计数器(1)异步二进制加法计数器：如下图电路中，四个JK触发器顺次连接起来，把上一触发器的Q 端输出作为下一个触发器的时钟信号，CP0=CP CP1=QCP2=Q1CP3=Q2，J=K=1J1=K1=1 J2=K2=1 J3=K3=1Q3Q2Q1Q为计数输出，Q3为进位输出，Rd 为异步复位（清0）这样构成了四位异步二进制加计数器。

在计数前清零，Q3Q2Q1Q=0000；第一个脉冲输入后，Q3Q2Q1Q=0001；第二个脉冲输入后，Q3Q2Q1Q=0010；第三个脉冲输入后，Q3Q2Q1Q=0011，……，第15个脉冲输入后，Q3Q2Q1Q=1111，第16个脉冲输入后，Q3Q2Q1Q=0000，并向高位输出一个进位信号，当下一个脉冲来时，进入新的计数周期。

时序逻辑电路名词解释一、时序逻辑电路名词解释所谓时序电路，是指各个元器件的时间参数与电路的工作状态之间存在着有机联系的电路。

可以用分立元件组成的各种实用电路来模拟电子电路中常见的时序关系。

二、时序逻辑电路的组成和特点1。

多谐振荡器：根据周期性排列的规律，在每个周期内有个谐振点，并按此排列规律而形成的多谐振荡器称为多谐振荡器。

2。

由“多谐振荡器”构成的电路：根据“多谐振荡器”的特点，利用与非门和或非门将“多谐振荡器”接成不同的电路。

3。

“石英晶体振荡器”的特点： 1）稳定性高； 2）频率特性好；3）工作范围宽； 4）石英晶体发生器电路的简化。

石英晶体振荡器包括下面几部分：输入回路、反馈网络、放大器、振荡电路及整流、滤波、稳压电路等。

石英晶体振荡器是利用单片石英晶体调节某些电容，使它的电压与频率跟随变化，从而产生出变化的电信号。

为了提高石英晶体振荡器的品质因数，要求负载电阻R_0和电容c_0较小。

4。

存储器： 1）存储器有存储信息的功能，只需少量电能就能保持所存储的信息。

它主要由存储单元和控制单元两部分组成。

2）用单一的半导体材料制成，具有记忆功能。

3）结构简单，体积小。

4）需要电源激励工作。

5）只读存储器。

4。

集成逻辑电路：是一种由许多单独的半导体器件组成的具有专门功能的集成电路。

这些半导体器件包括：门电路、触发器、存储器和微处理器。

1）复合逻辑电路：由“触发器”和“门电路”组成的一种逻辑电路。

2） TTL电路：由双极型三极管和逻辑门构成的一种逻辑电路。

3） CMOS电路：由双极型三极管和逻辑门构成的一种逻辑电路。

4） MIS电路：由“双极型三极管”和“逻辑门”构成的一种逻辑电路。

5）混合逻辑电路：由“门电路”和“触发器”构成的一种逻辑电路。

6） TTL电路加上高阻器后称为TTL集成逻辑电路。

7）将两个或更多的TTL电路加上高阻器后称为TTL门电路。

8）将两个或更多的CMOS电路加上高阻器后称为CMOS集成逻辑电路。

【电⼯基础知识】时序逻辑电路时序逻辑电路定义时序逻辑电路主要由触发器构成。

在理论中，时序逻辑电路是指电路任何时刻的稳态输出不仅取决于当前的输⼊，还与前⼀时刻输⼊形成的状态有关。

这跟相反，组合逻辑的输出只会跟⽬前的输⼊成⼀种函数关系。

换句话说，时序逻辑拥有储存器件（）来存储信息，⽽组合逻辑则没有。

从时序逻辑电路中，可以建出两种形式的：：输出只跟内部的状态有关。

（因为内部的状态只会在时脉触发边缘的时候改变，输出的值只会在时脉边缘有改变）：输出不只跟⽬前内部状态有关，也跟现在的输⼊有关系。

时序逻辑因此被⽤来建构某些形式的的，延迟跟储存单元，以及有限状态⾃动机。

⼤部分现实的电脑电路都是混⽤组合逻辑跟时序逻辑。

按“功能、⽤途”分为：1. 寄存器；2. 计数（分频）器；3. 顺序（序列）脉冲发⽣器；4. 顺序脉冲检测器；5. 码组变换器；寄存器定义寄存器：能够暂时存放数码、指令、运算结果的数字逻辑部件，称为寄存器。

寄存器的功能是存储，它是由具有存储功能的组合起来构成的。

⼀个触发器可以存储1位⼆进制代码，故存放n位⼆进制代码的寄存器，需⽤n个触发器来构成。

[1]按照功能的不同，可将寄存器分为基本寄存器和两⼤类。

基本寄存器只能并⾏送⼊数据，也只能并⾏输出。

移位寄存器中的数据可以在移位脉冲作⽤下依次逐位右移或左移，数据既可以并⾏输⼊、并⾏输出，也可以串⾏输⼊、串⾏输出，还可以并⾏输⼊、串⾏输出，或串⾏输⼊、并⾏输出，⼗分灵活，⽤途也很⼴。

[1]知识点概述：1、寄存器，就是能够记忆或存储0和1数码的基本部件。

通常都是由各种触发器和门电路来构成的。

2、寄存器分为仅能存储0和1数码的数码寄存器，和既能存储数码同时也能实现数码的左移或右移的寄位移寄存器。

3、在实际中，通常使⽤集成寄存器。

本节讲解了寄存器的电路构成、⼯作原理、对74LS194双向移位寄存器的使⽤进⾏了介绍。

4、有点寄存器具有左移右移的功能寄存器电路如下：（1）由四个D触发器构成，因为每⼀个D触发器可以存放1位⼆进制信息，所以上述电路的寄存器可存放⼀个4位⼆进制数码，⼀般也把这种寄存器称为数码寄存器。

时序逻辑电路的输出,与电路的原状态-回复时序逻辑电路的输出与电路的原状态息息相关，它们之间的关系是通过时钟信号来实现的。

时序逻辑电路是一种具有状态的电路，它会根据输入信号和当前的状态产生不同的输出信号。

其输出与电路的原状态有着密切的联系，下面我将一步一步回答这个问题，详细阐述时序逻辑电路的输出与电路的原状态之间的关系。

首先，让我们来了解一下时序逻辑电路的基本原理。

时序逻辑电路由触发器（flip-flop）和组合逻辑电路（combinational logic）两部分组成。

触发器用于存储电路的状态，而组合逻辑电路则用于实现输入信号对于状态的转换。

时序逻辑电路的最重要的特点就是其输出不仅与当前的输入信号有关，还与之前的输入信号和状态有关。

时序逻辑电路的输出由两个主要因素决定：输入信号和电路的当前状态。

输入信号就是电路的外部输入，它们会触发电路的状态变化。

电路的当前状态则由之前的输入信号和状态经过逻辑运算得到。

我们可以利用触发器来存储电路的状态，通常使用D触发器和JK触发器。

这些触发器有时也被称为时序存储器，因为它们能够存储电路的状态，并且在时钟信号到来时根据输入信号和当前状态产生输出。

时序逻辑电路的输出在时钟信号的控制下发生变化。

时钟信号是一个周期性的信号，它的高电平和低电平分别代表了一个时钟周期的开始和结束。

在每个时钟周期的上升沿或下降沿，电路会根据当前的状态和输入信号产生新的输出。

时钟信号的频率决定了电路的工作速度，它通常以赫兹（Hz）为单位表示。

时序逻辑电路的输出也可以被称为时钟输出，它在时钟周期的每个时间点都会有一个确定的值。

时序逻辑电路的输出是通过组合逻辑电路计算得到的。

组合逻辑电路是由逻辑门和逻辑门之间的连线组成的，它们根据输入信号和电路的当前状态计算出输出信号。

逻辑门实现了逻辑运算，例如与门、或门、非门等，它们能够实现逻辑与、逻辑或、逻辑非等运算。

组合逻辑电路的输出会被反馈到触发器中，以更新电路的状态。

第三章 时序逻辑1.写出触发器的次态方程，并根据已给波形画出输出 Q 的波形。

解：2. 说明由RS 触发器组成的防抖动电路的工作原理，画出对应输入输出波形解：3. 已知JK 信号如图，请画出负边沿JK 触发器的输出波形（设触发器的初态为0）1)(1=+++=+c b a Qa cb Q nn4. 写出下图所示个触发器次态方程，指出CP 脉冲到来时，触发器置“1”的条件。

解：（1），若使触发器置“1”，则A 、B 取值相异。

（2），若使触发器置“1”，则A 、B 、C 、D 取值为奇数个1。

5.写出各触发器的次态方程，并按所给的CP 信号，画出各触发器的输出波形（设初态为0）解：6. 设计实现8位数据的串行→并行转换器。

B A B A D +=DC B A K J ⊕⊕⊕==Q AQ B Q D Q C Q E Q F Q7. 分析下图所示同步计数电路解：先写出激励方程，然后求得状态方程状态图如下：该计数器是五进制计数器，可以自启动。

8. 作出状态转移表和状态图，确定其输出序列。

解：求得状态方程如下故输出序列为：000119. 用D 触发器构成按循环码(000→001→011→111→101→100→000)规律工作的六进制同步计数器解：先列出真值表，然后求得激励方程PS NS 输出N0 0 0 0 0 1 00 0 1 0 1 1 0 0 1 1 1 1 1 0 1 1 1 1 0 1 0 1 0 1 1 0 0 0 1 0 0 0 0 0 1化简得：逻辑电路图如下：n Q 2n Q 1n Q 012+n Q 11+n Q 10+n Q n n n nn n n n n n nnQ Q Q Q Q Q Q Q Q Q Q Q Z 121002*********+==+==+++nnn nnn nnnn QQ Q D QQ Q D QQ Q Q D 121211121122+====+==+++10. 用D 触发器设计3位二进制加法计数器，并画出波形图。

数字电子课程设计一、课程目标知识目标：1. 让学生掌握数字电子技术的基本原理，包括逻辑门、组合逻辑电路和时序逻辑电路的工作原理。

2. 培养学生运用数字电子技术进行电路分析与设计的能力，能正确解读数字电路图。

3. 使学生了解数字电子技术在现实生活中的应用，如计算机、手机等。

技能目标：1. 培养学生运用所学知识进行数字电路搭建、调试和故障排除的能力。

2. 提高学生的团队协作能力，学会在团队中共同分析和解决实际问题。

3. 培养学生运用计算机辅助设计（CAD）软件进行数字电路设计和仿真的技能。

情感态度价值观目标：1. 培养学生对数字电子技术的兴趣，激发学习热情，形成积极的学习态度。

2. 培养学生的创新意识和实践能力，敢于面对挑战，勇于解决问题。

3. 培养学生的责任心，认识到数字电子技术对社会发展的作用，树立正确的价值观。

分析课程性质、学生特点和教学要求：1. 课程性质：本课程为实践性较强的学科，注重理论联系实际，培养学生的动手能力和创新能力。

2. 学生特点：学生为高中生，具备一定的物理和数学基础，对新鲜事物充满好奇，但可能缺乏实践经验。

3. 教学要求：结合课本知识，注重实践操作，以学生为主体，教师为主导，充分调动学生的积极性。

二、教学内容1. 数字逻辑基础：逻辑门电路、逻辑函数及其化简、逻辑代数基本定理。

教材章节：第一章 数字逻辑基础2. 组合逻辑电路：编码器、译码器、多路选择器、算术逻辑单元等。

教材章节：第二章 组合逻辑电路3. 时序逻辑电路：触发器、计数器、寄存器、移位寄存器等。

教材章节：第三章 时序逻辑电路4. 数字电路设计方法：同步电路与异步电路设计、状态机设计。

教材章节：第四章 数字电路设计方法5. 数字电路仿真：运用CAD软件进行电路设计与仿真。

教材章节：第五章 数字电路仿真6. 实践操作：数字电路搭建、调试与故障排除。

教材章节：第六章 实践操作教学内容安排与进度：第一周：数字逻辑基础，学习逻辑门电路和逻辑函数。
