20.动态电路分析——专项训练

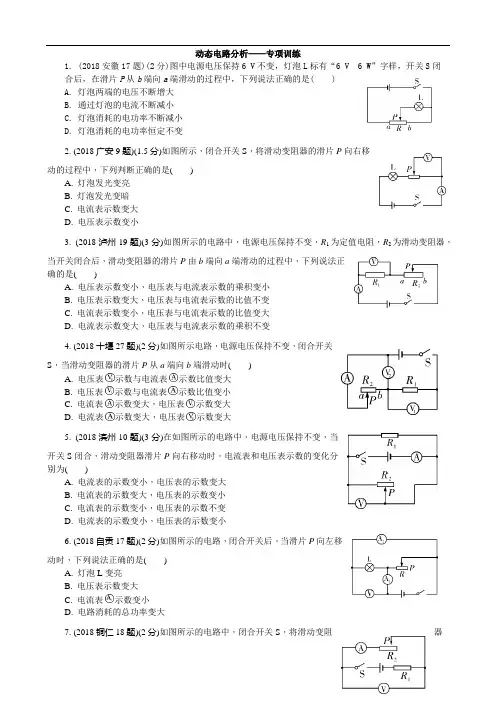

动态电路分析——专项训练

1. (2018安徽17题)(2分)图中电源电压保持6 V不变，灯泡L标有“6 V 6 W”字样，开关S闭

合后，在滑片P从b端向a端滑动的过程中，下列说法正确的是( )

A. 灯泡两端的电压不断增大

B. 通过灯泡的电流不断减小

C. 灯泡消耗的电功率不断减小

D. 灯泡消耗的电功率恒定不变

2. (2018广安9题)(1.5分)如图所示，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列判断正确的是( )

A. 灯泡发光变亮

B. 灯泡发光变暗

C. 电流表示数变大

D. 电压表示数变小

3. (2018泸州19题)(3分)如图所示的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，当开关闭合后，滑动变阻器的滑片P由b端向a端滑动的过程中，下列说法正确的是( )

A. 电压表示数变小，电压表与电流表示数的乘积变小

B. 电压表示数变大，电压表与电流表示数的比值不变

C. 电流表示数变小，电压表与电流表示数的比值变大

D. 电流表示数变大，电压表与电流表示数的乘积不变

4. (2018十堰27题)(2分)如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时( )

A. 电压表示数与电流表示数比值变大

B. 电压表示数与电流表示数比值变小

C. 电流表示数变大，电压表示数变大

D. 电流表示数变大，电压表示数变大

5. (2018滨州10题)(3分)在如图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器滑片P向右移动时，电流表和电压表示数的变化分别为( )

A. 电流表的示数变小，电压表的示数变大

B. 电流表的示数变大，电压表的示数变小

C. 电流表的示数变小，电压表的示数不变

D. 电流表的示数变小，电压表的示数变小

6. (2018自贡17题)(2分)如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是( )

A. 灯泡L变亮

B. 电压表示数变大

C. 电流表示数变小

D. 电路消耗的总功率变大

7. (2018铜仁18题)(2分)如图所示的电路中，闭合开关S，将滑动变阻器

的滑片P向左滑动时，则下列说法正确的是(

)

A. 电流表的示数减小

B. R1的电功率一定增大

C. 电路的总电功率一定减小

D. 电压表的示数增大

8. (2018泰州32题)(2分)如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法正确的是( )

A. 滑片P向右移动，表示数变大，表示数不变

B. 滑片P向右移动，表示数变小，表示数变大

C. 滑片P向左移动，表示数变小，表示数变大

D. 滑片P向左移动，表示数变大，表示数不变

9. (2018凉山州20题)(2分)如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动，下列说法中正确的是( )

A. 电压表的示数不变，电流表的示数变小

B. 电压表的示数变大，电流表的示数变大

C. 电流表的示数和电流表的示数同时变小

D. 电流表的示数和电流表的示数同时变大

10. (2018株洲12题)(2分)在如图所示的电路中，电源电压保持不变，R为定值电阻．闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了ΔU和ΔI.下列分析正确的是( )

A. ΔUΔI变大 B. ΔUΔI变小 C. ΔUΔI不变 D. ΔUΔI先变小后变大

11. (2018鄂州23题)(2分)小华同学为了探究串、并联电路中电流、电压的变化特点，他按照如图所示电路图连接电路．实验过程中，保持电源两端电压不变，闭合开关S，将滑动变阻器的滑片从中点向左移动，由此引起三块电表示数的变化情况是( )

A. 若①为电压表，②、③为电流表，则表①示数不变，表②、表③示数均变大

B. 若①为电压表，②、③为电流表，则表②示数变小，表①、表③示数均不变

C. 若①为电流表，②、③为电压表，则表③示数变小，表①、表②示数均不变

D. 若①为电流表，②、③为电压表，则表③示数不变，表①、表②示数均变大

12. (2018锦州7题)(2分)如图所示，R1是定值电阻，R是滑动变阻器，闭合开关后，滑片P由a端滑到b端时，电压表示数会________(选填“变大”、“变小”或“不变”)，电压表与电流表示数比值________(选填“变大”、“变小”或“不变”)．

13. (2018上海8题)(2分)在如图所示的电路中，电源电压保持不变，电键S1、S2均闭合．当电键S2由闭合到断开时，电路中( )

A. 电压表的示数变小

B. 电流表的示数变大

C. 电压表示数与电流表示数的比值变大

D.

电压表示数与电流表示数乘积变大

14. (2018徐州10题)(2分)如图所示电路中，电源电压保持不变，先闭合开关S1，观察电流表、电压表的示数；再闭合开关S2、S3，电表示数的变化情况正确的是( )

A. 电流表示数变大，电压表示数变大

B. 电流表示数变小，电压表示数变小

C. 电流表示数变大，电压表示数变小

D. 电流表示数变小，电压表示数变大

15. (2018长沙26题)(3分)如图，电源电压和灯的电阻保持不变，先闭合S1，灯L正常发光，电流表有示数，再进行下列操作后．判断正确的是( )

A. 同时闭合S1、S2，电流表示数变大，灯变亮

B. 同时闭合S1、S3，电流表示数变大，灯的亮度不变

C. 同时闭合S1、S3，电压表示数不变

D. 断开S1，只闭合S2，电流表、电压表示数都变大

16. (2018乐山15题)(2.5分)如图所示，电源电压为U，有两只完全相同的灯泡L1、确的是( ) L2，当只闭合S2时，电流表示数为I，则下列说法正A. 只闭合S1、S2时，电流表示数为I2

B. 只闭合S2、S3时，电流表示数为I

C. 只闭合S2、S3时，电压表示数为U

D. 只闭合S1、S2时，电压表示数为U2

17. (2018福州20题)(2分)如图所示，电源电压不变，先闭合开关S，待电路稳定后再闭合开关S1，电流表的示数________，电压表示数与电流表示数的乘积________(均选填“变大”、“变小”或“不变”)．

18. (2018 岳阳11题)(3分)如图是自动测定油箱内油量的装置图，其中R′是一定值电阻，R是弧形变阻器，它的金属滑片P是杠杆的一端，下列判断正确的是( )

A. 油量表是由电压表改装而成的

B. R和R′在电路中是并联的

C. 油位越高，通过R的电流越大

D. 油位越低，R两端的电压越小

19. (2018眉山43题)(3分)在如图所示的电子拉力计中，滑动变阻器滑片P与弹簧上端固定在一起，弹簧伸长的长度与受到的拉力大小成正比，滑动变阻器PB段电阻为R1，当闭合开关S后，下列说法正确的是( )

A. 电路中电流表的读数随拉力的增大而减小

B. 电路中电压表的读数随拉力的增大而减小

C. 滑动变阻器PB段R1的阻值拉力增大而减小

D. 把电压表改成拉力计时表盘刻度均匀

20. (2018孝感9题)(3分)(多选)如图甲所示的电路中，电源电压保

持不变，R是定值电阻，R1是一个由半导体材料制成的热敏电阻，其阻值随温度变化曲线如图乙所示．则( )

A. 温度升高时，电流表示数减小

B. 温度降低时，电路消耗的总功率减小

C. 电流表可以改装成温度计

D. 电压表可以改装成温度计

21. (2018三明21题)(2分)如图所示的是某地下停车场烟雾报警器的简化原理图．电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警．当有烟雾遮挡射向光敏电阻及的激光时，电压表示数__________(选填“增大”、“减小”或“不变”)；要使报警器在浓度更低的烟雾下报警，R0应选用________(选填“更大”或“更小”)阻值的电阻．

22. (2018玉林15题)(3分)如图所示，电源电压恒为5 V，电压表的量程为0～3 V，电流表的量程为0～0.6 A，滑动变阻器的规格为“20 Ω 1 A”，灯泡标有“3 V 1.8W”字样．闭合开关，在电路安全的情况下(不考虑灯丝电阻的变化)，则下列说法中正确的是( )

A. 滑动变阻器的电阻允许调节的范围是0～20 Ω

B. 电流表示数的变化范围是0.1 A～0.6 A

C. 电压表示数的变化范围是1.5 V～3 V

D. 灯泡的最小功率是0.2 W

23. (2018通辽15题)(3分)如图，电源电压18 V保持不变，电流表量程是0～0.6 A，电压表量程是0～15 V，小灯泡上标有“6 V 3 W”字样．要求：开关闭合后两个电表的示数不超过所选量程，且灯泡两端电压不允许超过额定电压(灯丝电阻不变)．则下列说法正确的是( )

A. 滑动变阻器的滑片向左移动时，电流表和电压表示数都变大

B. 当电流表示数为0.4 A时，电压表示数为12 V

C. 该电路的最大功率为9 W

D. 滑动变阻器允许调节的范围是18 Ω～60 Ω

24. (2018眉山44题)(3分)如图甲所示，电源电压不变，R1＝15 Ω，滑动变阻器R2标有“5 Ω 1 A”字样．当R2的滑片P在b端且只闭合开关S、S1时，电流表的示数为0.3 A；当R2的滑片P在a端且同时闭合S、S1、S2时，灯泡正常发光；当R2的滑片P在b端且只闭合开关S、S2时，电压表的示数为3 V；如图乙是灯泡的电流－电压图像，下列说法正确的是( )

A. 当R2的滑片P在b端且只闭合开关S、S2时，灯泡的功率为1.8 W

B. 电源电压3 V

C. 灯泡正常发光时，灯丝电阻是5 Ω

D. 只闭合开关S、S1时，电压表的示数变化范围：1.5 V～6 V
