电路图分析专项训练(新)

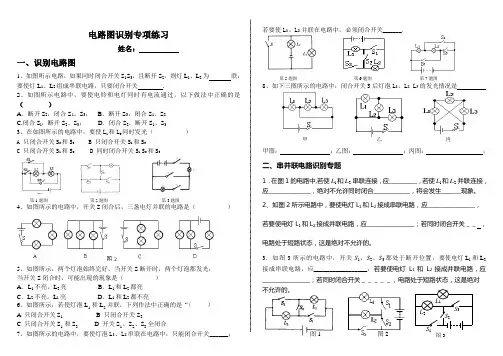

电路图识别专项练习

姓名：

一、识别电路图

1、如图所示电路，如果同时闭合开关S1S3，且断开S2，则灯L1、L2为 联；要使灯L1、L2组成串联电路，只要闭合开关 .

2、如图所示电路中，要使电铃和电灯同时有电流通过，以下做法中正确的是（ ）

A．断开S2，闭合S l、S3； B．断开S3，闭合S1、S2

C.闭合Sl，断开S2、S3； D．闭合S2，断开S1、S3

3、在如图所示的电路中，要使L1和L2同时发光（ ）

A 只闭合开关S2和S3 B 只闭合开关S1和S3

C 只闭合开关S1和S2 D 同时闭合开关S1 S2和S3

4、如图所示的电路中，开关S闭合后，三盏电灯并联的电路是（ ）

5、如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，

当开关S闭合时，可能出现的现象是（ ）

A．L1不亮，L2亮 B．L1和L2都亮

C．L2不亮，L1亮 D．L1和L2都不亮

6、如图所示，若使灯泡L1和L2并联，下列作法中正确的是“（ ）

A 只闭合开关S1 B 只闭合开关S3

C 只闭合开关S1和S3 D 开关S1、S2、S3全闭合

7、如图所示的电路中，要使灯泡L1、L2串联在电路中，只能闭合开关______； 若要使L1、L2并联在电路中，必须闭合开关______．

8、如下三图所示的电路中，闭合开关S后灯泡L1、L2 L3的发光情况是

甲图： ；乙图： ；丙图： ；

二、串并联电路识别专题

1．在图1的电路中,若使1L和2L串联连接，应__________，若使1L和2L并联连接，应_______________，绝对不允许同时闭合_____________，将会发生_______现象。

第1页（共5页）

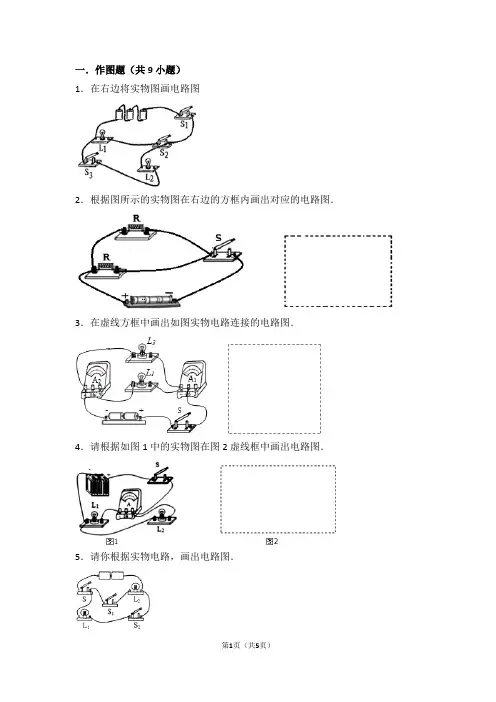

一．作图题（共9小题）

1．在右边将实物图画电路图

2．根据图所示的实物图在右边的方框内画出对应的电路图．

3．在虚线方框中画出如图实物电路连接的电路图．

4．请根据如图1中的实物图在图2虚线框中画出电路图．

5．请你根据实物电路，画出电路图．

第2页（共5页）

6．根据下列实物电路作出电路图．

7．根据下面实物图，在方框内画出电路图．

8．根据如图所示的实物图，在虚线框内画出对应的电路图

9．请根据图中所示的实物图，画出对应的电路图．

第3页（共5页）

二．解答题（共11小题）

10．根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图．（导线不能交叉）

要求：

（1）两灯并联；

（2）只闭合S1时，红灯发光，绿灯不发光；

（3）只闭合S2时，绿灯发光，红灯不发光；

（4）画出电路图．

11．运用知识解决问题

请根据图甲电路图，连接好图乙实物电路．

12．在如图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．补上后要求：当电键S闭合时，灯L1、L2都发光，且电流表的示数不变．

13．实验器材如图所示：一个电源，L1、L2两个完全相同的灯泡，A1、A2两个电流表，一个开关，若干条导线．请你设计一个电路，要求：两个灯泡L1、L2并联；

第4页（共5页）

两个电流表接入电路，且A1的示数大于A2的示数．

（1）请在方框内画出你设计的电路图．

（2）按照你设计的电路图，将图中电路元件连接起来．

14．根据电路图连接实物图．

15．根据图甲所示的电路图把图乙所示的元件连成电路．（注意连线不能交叉）．

16．如图所示，根据要求L1、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路，并画出电路图．

第5页（共5页）

17．根据图1中的电路图，把电路元件连接起来．

18．根据图（甲）的电路连接情况，在（乙）图中用笔画线连接实物图

19．根据图甲所示的电路图，在图乙上，用笔画线代替导线连接实物图．

1 电路图连接专题训练

1、根据实物图画出对应的电路图，并标出开关闭合后的电流方向

2 2、根据电路图连接实物图，连接导线不能交叉

3

3 ．下图中的电路连接有错误，如果错误不纠正，则当开关闭合时会出现什么现象呢？ 你能试着把这个错误电路改正过来吗？ 试在方框中画出改正后的电路图，并指出这个电路的连接方式：

A B C D a

b 4 4.根据以下要求，完成下图中的实物连接图。要求：使L1和L2并联，并且让S1控制L1，让S2控制L2，S3接在干路上。并在右边画出它的电路图。

5.某传达室需要在前后门都装上开关。前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。请按需要设计电路图。并把实物连接成电路。

红灯 绿灯

前门

后门 S1

S2

S3

第14题 5 B组

1、请根据右图的实物图，在左侧边框内画出相应的电路图

2、根据实物图，画出相应的电路图．

3.按照实物图做出电路图

4、在如图中的（2）图指定方框中，按照（1）图所示实物连线图画出电路图。 L1 L2

S1 S2 6 - + S3 S2 S1

E2 E1

5.根据下图电路图，连接实物图。

6.按照右上图(a)所示的电路图将图(b)中的实物 连接起来。

7、如图7所示，按电路图用笔画线作导线，将元件连接起来.

8、请按要求设计电路图（电路图画在左侧），并按你设计的电路，用线条代替导线，将图20中的电器元件连成电路。要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组

1 电路初探单元测试

（考试时间：100分钟，满分：100分） 得分＿＿＿＿＿

一、选择题(每题2分,共24分)

题号 1 2 3 4 5 6 7 8 9 10 11 12

答案

1．下列说法中正确的是（ ）

A．开关合上的电路一定是通路 B．导线内部断裂会发生短路

C．电路发生开路时会产生较大的电流 D．电路中导线松动会产生开路（断路），

2．在下列各实际电路中，各元件之间属于并联的是（ ）

A．电视机和屋内的电灯 B．手电筒中的各节干电池

C．学校的电铃和开关 D．家中的电灯和开关

3．下列电路元件符号表示电动机的是（ ）

4．冲洗照片用的“曝光箱”内有红白两个灯泡，箱外有两个开关S1、S2。根据需要，当先闭合S1时只有红灯L1发光，再闭合S2时红灯L1和白灯L2均发光；并要求在S1闭合前，即使先接通S2，L2也不发光。根据上述要求设计的下列电路图中正确的是（ ）

5．用导线将灯泡、干电池、开关连接起来，闭合开关，发现灯不发光，过一会儿，干电池发热，这个现象的电路故障是（ ）

A．开路 B．灯泡是坏的 C．短路 D．无法判断

6．下列家用电器在正常工作时，通过的电流最大的是（ ）

7．下列说法中正确的是（ ）

A．在串联电路中，电流表的位置越靠近电源正极，测得的电流越大

B．电流表既可以串联在电路中，也可以并联在电路中使用 第3题

U U U U S1 S2 S1 S1S1

S2 S2 S2

A B C D L1

L2 L1 L1 L1

L2 L2 L2

第4题

A．计算器 B．收音机 C．日光灯 D．彩电

第6题

2 C．两灯泡串联时，即使发光时亮度不同，通过它们的电流也是相同的

D．分别用电流表的两个量程测量同一个用电器的电流，测得的示数一定是相同的
