专项训练

电路的动态分析——三年（2021—2023）中考真题分项精编

一、单选题

1．（2023·内蒙古包头·统考中考真题）某电饭锅有加热和保温两种功能，其简化电路如图所示，R1、R2为加热电阻，S为电源开关，S1为温控开关。闭合电源开关S，温控开关S1由闭合到断开，下列说法正确的是（ ）

A．电饭锅进入加热状态 B．电路总电压变小

C．电路总电流变大 D．电路总功率变小

2．（2023·安徽·统考中考真题）将一根细金属丝置入柔性塑料中，可以制成用来检测物体形变的器件应变片，其结构如图1所示。将它接入图2所示的电路，电源电压不变，R为定值电阻。闭合开关S，当应变片随被检测物体发生拉伸形变时，塑料中的金属丝会被拉长变细，导致电阻变大，则电路中的（ ）

A．电压表和电流表示数都变大

B．电压表示数变小，电流表示数变大

C．电压表和电流表示数都变小

D．电压表示数变大，电流表示数变小

3．（2023·重庆·统考中考真题）将一个定值电阻接入图甲所示电路的虚线框处，并将一个电压表（图中未画出）并联在某段电路两端，闭合开关，移动滑片P，多次记录两电表示数；断开开关，只将定值电阻更换为小灯泡，再次获取数据并记录；将记录的数据绘制成如图乙所示的IU图象。下列分析正确的是（ ）

A．电源电压为3.5V

B．图象b是用接入定值电阻时记录的数据绘制得到的

C．定值电阻和灯泡两端的电压各为3.5V时，灯泡的电阻较大

D．接入小灯泡后，将滑片P向右移动时，电压表的示数将变大

4．（2023·重庆·统考中考真题）如图甲所示的电路，电源电压恒定。闭合开关S，移动滑片P，电压表示数随电流表示数变化的图像如图乙所示。以下分析正确的是（ ）

A．电源电压为10V

B．0R最大功率为1W

C．滑片P向左移动过程中，0R两端电压逐渐变小

D．滑片P向右移动过程中，电压表与电流表的比值变大

5．（2022·甘肃兰州·统考中考真题）如图所示，1R为定值电阻，2R为滑动变阻器，电源电压保持不变。闭合开关S，滑动变阻器滑片P从中点向右移动过程中，下列说法正确的是（ ）

A．电流表1A变小，2A变小，电压表V变大

B．电流表1A变小，2A不变，电压表V不变

C．电压表V的示数与电流表2A示数的比值变小

D．电流表2A、1A的示数之差与电压表示数的乘积不变

6．（2022·辽宁鞍山·统考中考真题）如图所示的电路中，电源电压不变。闭合开关S，R1滑片向左移动的过程中，下列说法正确的是（ ） A．电流表A的示数变小

B．电压表V2的示数变大

C．电压表V1示数与电流表A示数的比值变大

D．电压表V1示数与电流表A示数的乘积变大

7．（2022·黑龙江齐齐哈尔·统考中考真题）如图所示，闭合开关S，向右调节滑动变阻器的滑片P，忽略温度对灯丝电阻的影响，下列说法正确的是（ ）

A．电压表示数变大，电压表与电流表示数的比值不变

B．电流表示数变小，电压表与电流表示数的比值变大

C．小灯泡亮度变亮，电路总电阻变大

D．小灯泡亮度变暗，电路总功率变小

8．（2022·山东临沂·统考中考真题）如图所示电路，闭合开关后，将滑动变阻器的滑片从最右端向左移动一小段距离的过程中（ ）

A．电流表示数变小 B．电压表示数变小

C．灯泡的功率变大 D．电路总功率变大

二、多选题

9．（2023·湖南怀化·统考中考真题）如图所示电路，电源电压不变，闭合开关后，当滑动变阻器滑片P向左滑动时，以下说法正确的是（ ）

A．电压表读数变小，总功率变大

B．电路的总电阻变小，总功率变大

C．电压表读数变大，电流表读数变大

D．电压表读数变大，电流表读数变小

10．（2023·云南·统考中考真题）如图所示的电路中，电源电压恒定。闭合开关S，将滑动变阻器的滑片P向下移动，则（ ）

A．电压表1V和电流表A的示数之比不变

B．电压表2V和电流表A的示数之比变大

C．电压表1V示数的变化量和电流表A示数的变化量比值的绝对值1UI变大

D．电压表2V示数的变化量和电流表A示数的变化量A比值的绝对值2UI不变

三、填空题

11．（2023·四川甘孜·统考中考真题）如图所示，在探究电流与电压关系的实验中，电源电压恒定，闭合开关S后，滑动变阻器R的滑片向左移动的过程中，电压表示数 ，电流表示数 。（两空均选填“变大”或“变小”）

12．（2023·山东菏泽·统考中考真题）在如图所示的电路中，电源的电压保持不变。先闭合开关S1后，再闭合开关S2，电流表的示数 ，灯泡L1的电功率 。（选填“变大”、“变小”或“不变”）

13．（2022·辽宁沈阳·统考中考真题）如图所示，电源电压保持不变，灯泡灯丝电阻保持不变，闭合开关后，将滑动变阻器的滑片P从中点向右移动的过程中，电压表的示数将 ，电流表A2与电流表A1的示数差 ，电路的总功率 （以上三空均选填“变大”、“变小”或“不变”）。

14．（2022·辽宁盘锦·统考中考真题）如图所示的电路中，电源电压保持不变，灯L1标有“3V 1.2W”、灯L2标有“3V 0.9W”字样。先只闭合开关S1，灯L1正常发光；再闭合开关S2，电压表示数 （选填“变大”“变小”或“不变”），电流表应选择 （选填“0~0.6A”或“0~3A”）的量程。

15．（2022·辽宁阜新·统考中考真题）如图所示，电源电压恒定，只闭合开关S2，电流表示数为0.3A，电压表示数为3V，R2阻值为 Ω；再断开开关S2，闭合开关S1、S3，电流表示数 （填“变大”“变小”或“不变”）；当闭合开关S1、S2，断开开关S3时，电压表示数为 V。

合集下载

电功率及电路动态分析训练(1)

电功率及电路动态分析训练(1)

第1页（共7页）

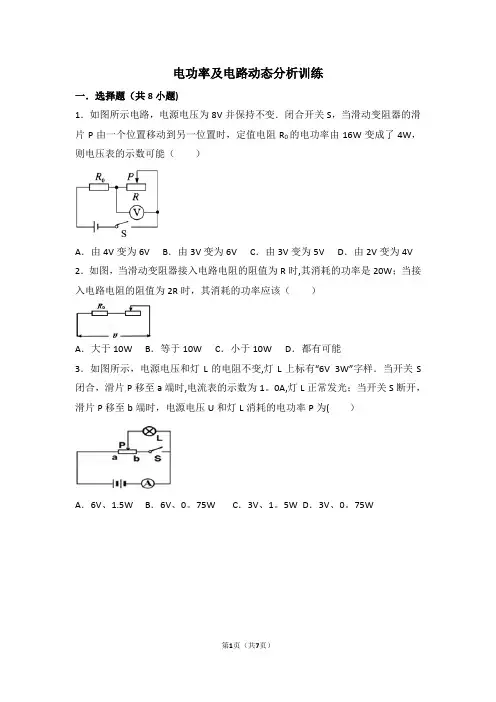

电功率及电路动态分析训练

一．选择题（共8小题)

1．如图所示电路，电源电压为8V并保持不变．闭合开关S，当滑动变阻器的滑片P由一个位置移动到另一位置时，定值电阻R0的电功率由16W变成了4W，则电压表的示数可能（ ）

A．由4V变为6V B．由3V变为6V C．由3V变为5V D．由2V变为4V

2．如图，当滑动变阻器接入电路电阻的阻值为R时,其消耗的功率是20W；当接入电路电阻的阻值为2R时，其消耗的功率应该（ ）

A．大于10W B．等于10W C．小于10W D．都有可能

3．如图所示，电源电压和灯L的电阻不变,灯L上标有“6V 3W”字样．当开关S闭合，滑片P移至a端时,电流表的示数为1。0A,灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗的电功率P为( ）

A．6V、1.5W B．6V、0。75W C．3V、1。5W D．3V、0。75W

第2页（共7页）

4．如图所示的电路中,电源电压不变，开关S闭合，滑动变阻器滑片P在a端时，电流表的示数为2.4A，电压表的示数为12V;滑片P移动到中点时，R1消耗的功率为P1；滑片P移到b点时,R1消耗的功率为P1′,P1：P1′=25：9，滑片P在中点和在b端时，R2消耗的功率之比为（ ）

A．1：2 B．5：3 C．25：9 D．25：18

5．如图甲所示是小明的调光灯电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中,小灯泡的I﹣U关系图象如图乙所示．（电阻丝AB的阻值不随温度变化），下面说法中正确的是( )

A．电阻丝AB的阻值为6Ω

B．小灯泡的最小功率为1.5W

C．电路中的最大功率是6W

D．滑片P从最左端A滑到最右端B的过程中，电压表示数变大

6．如图所示电路，电源两端电压U保持不变．灯上标有“4V 2W”字样，灯的电阻不受温度影响．当开关S断开时，灯泡正常发光，电压表V1与V2的示数之比为1:2；当开关S闭合时，电流表示数改变了0.2A．下列说法中正确的是( ）

初中物理故障及动态电路分析 学生版

初中物理故障及动态电路分析 学生版

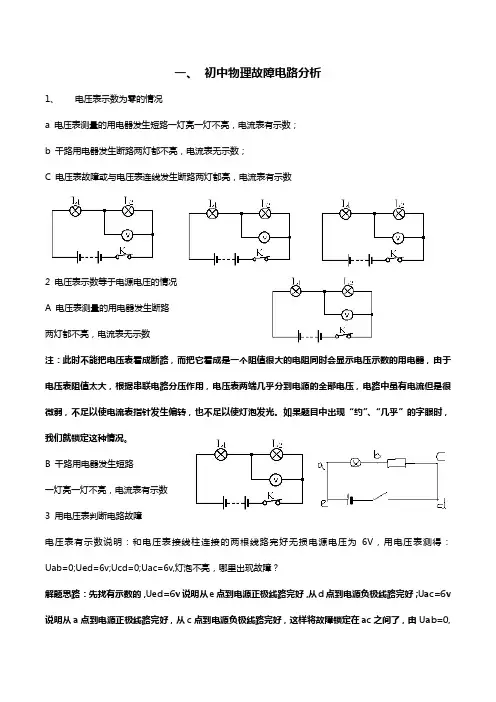

一、 初中物理故障电路分析

1、 电压表示数为零的情况

a 电压表测量的用电器发生短路一灯亮一灯不亮，电流表有示数；

b 干路用电器发生断路两灯都不亮，电流表无示数；

C 电压表故障或与电压表连线发生断路两灯都亮，电流表有示数

2 电压表示数等于电源电压的情况

A 电压表测量的用电器发生断路

两灯都不亮，电流表无示数

注：此时不能把电压表看成断路，而把它看成是一个阻值很大的电阻同时会显示电压示数的用电器，由于电压表阻值太大，根据串联电路分压作用，电压表两端几乎分到电源的全部电压，电路中虽有电流但是很微弱，不足以使电流表指针发生偏转，也不足以使灯泡发光。如果题目中出现“约”、“几乎”的字眼时，我们就锁定这种情况。

B 干路用电器发生短路

一灯亮一灯不亮，电流表有示数

3 用电压表判断电路故障

电压表有示数说明：和电压表接线柱连接的两根线路完好无损电源电压为6V，用电压表测得：Uab=0;Ued=6v;Ucd=0;Uac=6v,灯泡不亮，哪里出现故障？

解题思路： 先找有示数的，Ued=6v说明从e点到电源正极线路完好，从d点到电源负极线路完好；Uac=6v说明从a点到电源正极线路完好，从c点到电源负极线路完好，这样将故障锁定在ac之间了，由Uab=0,说明bc之间出现故障，故电阻出现断路。

4 电流表有示数说明和电流表串联的电路是通路；电流表没有示数则有两种情况：1断路 2 电路中电流太小，不足以使电流表指针发生偏转（例如：电压表与电流表串联，见上面2A）

针对训练

1、 如图1是测定小灯泡两端的电压和通过小灯泡的电流的电路图。如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后

A、 电流表、电压表均损坏； B、电流表损坏，电压表示数为零；（ ）

C、电流表有示数，电压表示数为零； D、电流表示数为零，电压表有示数。

2、如图2所示，下列说法正确的是 （ ）

20.动态电路分析——专项训练

20.动态电路分析——专项训练

动态电路分析——专项训练

1. (2018安徽17题)(2分)图中电源电压保持6 V不变，灯泡L标有“6 V 6 W”字样，开关S闭

合后，在滑片P从b端向a端滑动的过程中，下列说法正确的是( )

A. 灯泡两端的电压不断增大

B. 通过灯泡的电流不断减小

C. 灯泡消耗的电功率不断减小

D. 灯泡消耗的电功率恒定不变

2. (2018广安9题)(1.5分)如图所示，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列判断正确的是( )

A. 灯泡发光变亮

B. 灯泡发光变暗

C. 电流表示数变大

D. 电压表示数变小

3. (2018泸州19题)(3分)如图所示的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，当开关闭合后，滑动变阻器的滑片P由b端向a端滑动的过程中，下列说法正确的是( )

A. 电压表示数变小，电压表与电流表示数的乘积变小

B. 电压表示数变大，电压表与电流表示数的比值不变

C. 电流表示数变小，电压表与电流表示数的比值变大

D. 电流表示数变大，电压表与电流表示数的乘积不变

4. (2018十堰27题)(2分)如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时( )

A. 电压表示数与电流表示数比值变大

B. 电压表示数与电流表示数比值变小

C. 电流表示数变大，电压表示数变大

D. 电流表示数变大，电压表示数变大

5. (2018滨州10题)(3分)在如图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器滑片P向右移动时，电流表和电压表示数的变化分别为( )

A. 电流表的示数变小，电压表的示数变大

B. 电流表的示数变大，电压表的示数变小

C. 电流表的示数变小，电压表的示数不变

D. 电流表的示数变小，电压表的示数变小

6. (2018自贡17题)(2分)如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是( )

高二年级物理选修3_1第二章恒定电流动态电路分析专题专项训练习试题集

高二年级物理选修3_1第二章恒定电流动态电路分析专题专项训练习试题集

完美WORD格式编辑

学习指导参考资料 学校：包头市百灵庙中学 学科：高二物理

编写人：史殿斌 审稿人：

高二物理选修3-1第二章恒定电流动态电路分析专题专项训练习题集

本习题集把动态电路分析的专题的经典题型分为四种。题型一为滑动变阻器改变一部分电阻的动态电路分析；题型二为动态电路中的故障分析；题型三为滑动变阻器一分为二改变两部分电阻的动态电路分析；题型四为动态电路中电压表示数变化量的分析。在动态电路分析的教学中选择此习题集进行强化训练，可使同学们无死角全面熟练地掌握动态电路分析的方法和技巧。

题型一：滑动变阻器改变一部分电阻的动态电路分析

1．如图所示，电路中电源的电动势为E，内阻为r，R1和R2是定值电阻当变阻器R3的滑动触头P由a端向b端滑动时 ，电路中理想电流表和电压表的示数变化情况叙述正确的是 （ ）

A．电流表示数变大，电压表示数变小

B．电流表示数变大，电压表示数变大

C．电流表示数变小，电压表示数变小

D．电流表示数变小，电压表示数变大

2．如图所示，电路中电源的电动势为E，内阻为r，两只灯泡A、B接入电路中正常发光。当滑动变阻器的滑动触头向下滑动时，A、B两只灯泡亮度的变化情况以下叙述正确的是（ ）

A．A灯变亮，B灯变暗

B．A灯变暗，B灯变亮

C．A灯和B灯都变暗

D．A灯和B灯都变亮

3．如图所示，电路中R1、R2、R3和R4皆为定值电阻，R5为滑动变电阻，电源的电动势为E，内阻为r，设电流表A的读数为I，电压表V的读数为U，当R3的滑动触点向图中a端移动时（ ）

A．U变小，I变大

B．U变小，I变小

C．U变大，I变大

D．U变大，I变小

4．在如图所示的电路中，电源的电动势为E，内阻为r，四个电表均为理想电表，R1和R2为定值电阻，当滑动变阻器R滑动触头P向左端动时，下面说法中正确的是（ ）
