钣金基本知识

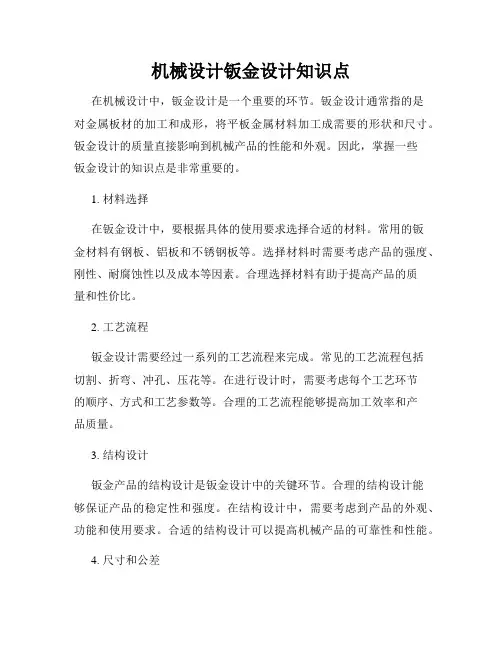

机械设计钣金设计知识点在机械设计中，钣金设计是一个重要的环节。

钣金设计通常指的是对金属板材的加工和成形，将平板金属材料加工成需要的形状和尺寸。

钣金设计的质量直接影响到机械产品的性能和外观。

因此，掌握一些钣金设计的知识点是非常重要的。

1. 材料选择在钣金设计中，要根据具体的使用要求选择合适的材料。

常用的钣金材料有钢板、铝板和不锈钢板等。

选择材料时需要考虑产品的强度、刚性、耐腐蚀性以及成本等因素。

合理选择材料有助于提高产品的质量和性价比。

2. 工艺流程钣金设计需要经过一系列的工艺流程来完成。

常见的工艺流程包括切割、折弯、冲孔、压花等。

在进行设计时，需要考虑每个工艺环节的顺序、方式和工艺参数等。

合理的工艺流程能够提高加工效率和产品质量。

3. 结构设计钣金产品的结构设计是钣金设计中的关键环节。

合理的结构设计能够保证产品的稳定性和强度。

在结构设计中，需要考虑到产品的外观、功能和使用要求。

合适的结构设计可以提高机械产品的可靠性和性能。

4. 尺寸和公差在钣金设计中，合理的尺寸设计和公差控制是非常重要的。

尺寸设计涉及到产品的大小、长度、宽度和高度等。

公差控制则关系到产品在加工过程中的精度和准确度。

合理的尺寸和公差设计可以确保产品的装配和使用的顺利进行。

5. 表面处理钣金产品的表面处理对产品的质量和外观也有着重要的影响。

常见的表面处理方法包括喷涂、镀锌、电镀等。

表面处理可以提高产品的耐腐蚀性和耐磨性，同时也能提升产品的视觉效果。

6. 成本控制在钣金设计中，成本控制也是一个重要考虑因素。

合理的成本控制可以降低生产成本，提高产品的竞争力。

在设计中，需要考虑材料的选择、工艺流程的优化以及生产效率的提升等，以实现成本的控制和优化。

总结：钣金设计作为机械设计中的重要一环，需要考虑材料选择、工艺流程、结构设计、尺寸和公差、表面处理以及成本控制等多个方面。

只有综合考虑这些知识点，才能设计出高质量、高性能和经济实用的钣金产品。

随着科技的不断发展，钣金设计也在不断创新和进步，如数控钣金加工技术等的应用，使钣金设计更加精确和高效。

钣金、塑胶材料基础知识钣金、塑料材料基础知识一、常用钣金材料：钣金是显示屏箱体上常用的一种金属材料。

钣金加工一般用到的材料有冷轧板（SPCC）、镀锌板（SECC，即电解板）、铜板、铝板、不锈钢板、铝型材等.其作用各不相同。

一般从其用途及成本上来考虑。

1、冷轧板：简称SPCC,(Steel Plate Cold-rolled Commercial): 冷板是由普通碳素结构钢热轧钢带，经过进一步冷轧制成厚度小于4mm的钢板。

由于在常温下轧制，生产过程中不进行加热，所以不存在热轧常出现的麻点和氧化铁皮等缺陷，表面质量好、光洁度、尺寸精度高，再加之退火处理，其机械性能和工艺性能都优于热轧薄钢板。

具有良好的冷弯和焊接性能，以及一定的冲压性能。

产品的性能和组织能满足一些特殊的使用要求，如电磁性能、深冲性能等。

在许多领域里，特别是家电制造领域，已逐渐用它取代热轧薄钢板。

常用牌号：Q195、Q215、Q235、Q275；SPCC（日本牌号）；ST12（德国牌号）。

冷轧板表面处理一般是：喷涂或电镀彩锌.显示屏行业人们常说的“铁箱”就是用该种材料加工的箱体。

2、镀锌板：（业内常称电解板）简称SECC。

电解板是经冷连轧机组轧制再经过CAPL机组退火后，进入电镀锌机组，通过表面清洗电镀后，根据不同用途，可进行磷化、钝化、涂油及耐指纹、合金化等处理后所得的产品。

其实质是利用电解，在制件表面形成均匀、致密、结合良好的金属或合金沉积层。

其有关机械性能可参照相对应的基板。

电解板表面处理一般是：喷涂主要使用场合：一般家电用电器上等。

其成本比冷轧板要贵，因此若无特别要求,一般选用SPCC,可减少成本.3、不锈钢板：不锈钢是能够抗大气、酸、碱、盐等介质腐蚀作用的不锈耐酸钢的总称。

不锈钢特点：耐蚀性好，光亮度好，强度高；有一定弹性；成本昂贵。

要达到不锈耐蚀作用,含铬(Cr)量不少于13%；此外可加入镍(Ni)或钼(Mo)等来增加效果。

镀金加工镀金加工是镀金技术职员需要把握的枢纽技术，也是镀金制品成形的重要工序。

镀金加工是包括传统的切割下料、冲裁加工、弯压成形等方法及工艺参数,又包括各种冷冲压模具结构及工艺参数、各种设备工作原理及操纵方法，还包括新冲压技术及新工艺。

零件金属板材加工就叫镀金加工。

金属板材加工就叫镀金加工。

具体譬如利用板材制作烟囱、铁桶、油箱油壶、通风管道、弯头大小头、天圆地方、漏斗形等，主要工序有剪切、折弯扣边、弯曲成型、焊接、抑接等，需要一定几何知识。

锁金件就是薄板五金件，也就是可以通过冲压，弯曲，拉伸等手段来加工的零件，一个大体的定义就是在加工过程中厚度不变的零件。

相对应的是铸造件，锻压件，机械加工零件等。

材料选用镀金加工一般用到的材料有冷轧板（SPCC）、热轧板（SHCC）、镀锌板（SECC x SGCC）,铜（CU）黄铜、紫铜、镀铜，铝板（6061、5052、1010.1060、6063、硬铝等），铝型材，不锈钢（镜面、拉丝面、雾面），根据产品作用不同，选用材料不同，一般需从产品其用途及成本上来考虑。

（1）冷轧板SPCC1主要用电镀和烤漆件，成本低，易成型，材料厚度≤3.2mm0(2)热轧板SHCC,材料T≥3.0mm,也是用电镀,烤漆件,成本低，但难成型，主要用平板件。

(3)镀锌板SECC.SGCC o SECC电解板分N料、P料，N料主要不作表面处理，成本高，P料用于喷涂件。

(4)铜；主要用导电作用料件，其表面处理是镀镖、镀铭，或不作处理，成本高。

(5)铝板；一般用表面铭酸盐(Jll-A),氧化(导电氧化，化学氧化)，成本高，有镀银，镀锲。

(6)铝型材；截面结构复杂的料件，大量用于各种插箱中。

表面处理同铝板。

(7)不锈钢；主要用不作任何表面处理，、成本高。

常用材料镀锌钢板SECCSECC的底材为一般的冷轧钢卷，在连续电镀锌产线经过脱脂、酸洗、电镀及各种后处理制程后，即成为电镀锌产品。

SECC不但具有一般冷轧钢片的机械性能及近似的加工性，而且具有优越的耐蚀性及装饰性外观。

钣金设计必备知识点钣金设计是指使用金属板材进行加工、制作各种金属制品的过程。

这项技术广泛应用于汽车、船舶、航空航天等领域。

为了正确进行钣金设计，以下是一些必备的知识点：1. 材料选用钣金设计中最常用的材料包括钢板、不锈钢板、铝板等。

根据设计要求和使用环境，选择合适的材料非常重要。

材料的硬度、强度、韧性以及耐腐蚀性都需要考虑进去。

2. 制作工艺钣金设计涉及到很多加工工艺，如切割、弯曲、冲压、焊接等。

设计师需要了解不同工艺的原理和操作要点，以确保加工的精确性和质量。

3. 图纸阅读钣金设计常常需要根据工程图纸进行操作。

设计师需要能够准确阅读图纸上的尺寸、标记和符号，以便正确理解设计要求并制作出精确的零件。

4. 标准件的使用钣金设计过程中，可以使用一些标准件来提高工作效率和精度。

了解常用标准件的种类和规格，可以帮助设计师在设计中更好地利用这些部件。

5. 加工设备钣金加工通常需要使用一些专业设备，如切割机、折弯机、冲床等。

设计师需要了解这些设备的性能和操作方法，以保证设计的可行性和加工的准确性。

6. 结构强度计算钣金设计不仅考虑外形美观，还需要满足结构的强度要求。

设计师需要具备一定的结构力学基础，能够进行荷载计算和强度分析，确保设计的合理性。

7. 表面处理钣金制品通常需要进行表面处理，如喷涂、电镀等，以提高外观和耐腐蚀性。

设计师需要了解不同表面处理方法和材料的适用性，以便在设计中考虑到这些因素。

8. 质量控制钣金设计过程中，质量控制至关重要。

设计师需要确保每个加工步骤都符合要求，并进行严格的验收。

合格的质量控制能够保证最终产品的质量和稳定性。

总结:钣金设计是一项复杂而重要的技术。

设计师需要掌握材料选用、制作工艺、图纸阅读、加工设备等多个方面的知识，并且能够进行结构强度计算和质量控制。

只有掌握这些必备的知识点，设计师才能够设计出优秀的钣金制品。

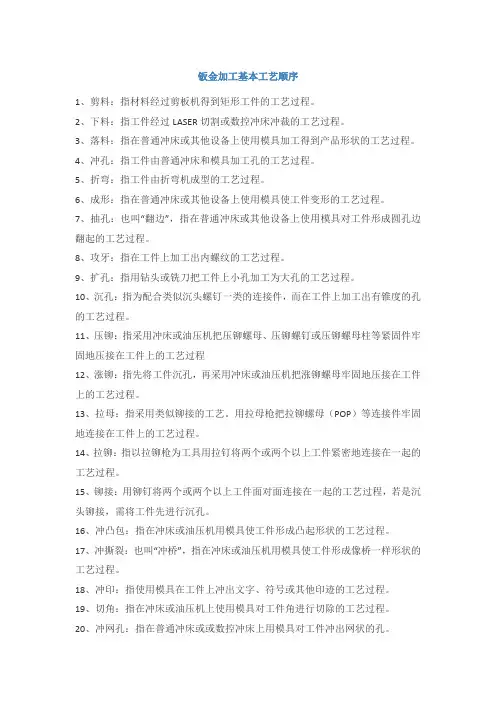

钣金加工基本工艺顺序1、剪料：指材料经过剪板机得到矩形工件的工艺过程。

2、下料：指工件经过LASER切割或数控冲床冲裁的工艺过程。

3、落料：指在普通冲床或其他设备上使用模具加工得到产品形状的工艺过程。

4、冲孔：指工件由普通冲床和模具加工孔的工艺过程。

5、折弯：指工件由折弯机成型的工艺过程。

6、成形：指在普通冲床或其他设备上使用模具使工件变形的工艺过程。

7、抽孔：也叫“翻边”，指在普通冲床或其他设备上使用模具对工件形成圆孔边翻起的工艺过程。

8、攻牙：指在工件上加工出内螺纹的工艺过程。

9、扩孔：指用钻头或铣刀把工件上小孔加工为大孔的工艺过程。

10、沉孔：指为配合类似沉头螺钉一类的连接件，而在工件上加工出有锥度的孔的工艺过程。

11、压铆：指采用冲床或油压机把压铆螺母、压铆螺钉或压铆螺母柱等紧固件牢固地压接在工件上的工艺过程12、涨铆：指先将工件沉孔，再采用冲床或油压机把涨铆螺母牢固地压接在工件上的工艺过程。

13、拉母：指采用类似铆接的工艺。

用拉母枪把拉铆螺母（POP）等连接件牢固地连接在工件上的工艺过程。

14、拉铆：指以拉铆枪为工具用拉钉将两个或两个以上工件紧密地连接在一起的工艺过程。

15、铆接：用铆钉将两个或两个以上工件面对面连接在一起的工艺过程，若是沉头铆接，需将工件先进行沉孔。

16、冲凸包：指在冲床或油压机用模具使工件形成凸起形状的工艺过程。

17、冲撕裂：也叫“冲桥”，指在冲床或油压机用模具使工件形成像桥一样形状的工艺过程。

18、冲印：指使用模具在工件上冲出文字、符号或其他印迹的工艺过程。

19、切角：指在冲床或油压机上使用模具对工件角进行切除的工艺过程。

20、冲网孔：指在普通冲床或或数控冲床上用模具对工件冲出网状的孔。

21、拍平：指对有一定形状的工件过渡到平整的工艺过程。

22、钻孔：指在钻床或铣床上使用钻头对工件进行打孔的工艺过程。

23、倒角：指使用模具、锉刀、打磨机等对工件的尖角进行加工的工艺过程。

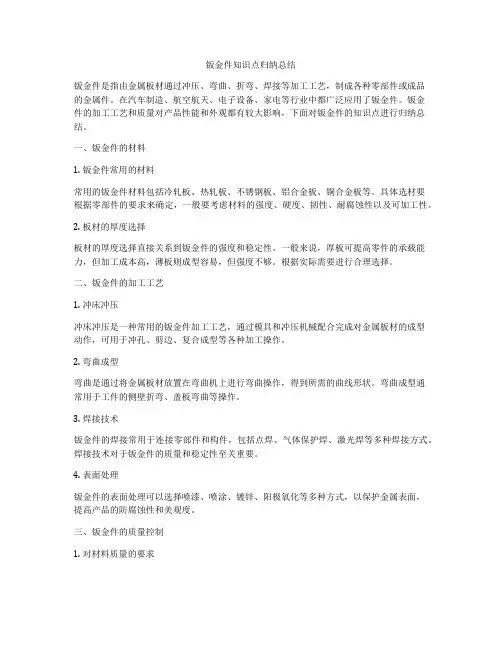

钣金件知识点归纳总结钣金件是指由金属板材通过冲压、弯曲、折弯、焊接等加工工艺，制成各种零部件或成品的金属件。

在汽车制造、航空航天、电子设备、家电等行业中都广泛应用了钣金件。

钣金件的加工工艺和质量对产品性能和外观都有较大影响，下面对钣金件的知识点进行归纳总结。

一、钣金件的材料1. 钣金件常用的材料常用的钣金件材料包括冷轧板、热轧板、不锈钢板、铝合金板、铜合金板等。

具体选材要根据零部件的要求来确定，一般要考虑材料的强度、硬度、韧性、耐腐蚀性以及可加工性。

2. 板材的厚度选择板材的厚度选择直接关系到钣金件的强度和稳定性。

一般来说，厚板可提高零件的承载能力，但加工成本高，薄板则成型容易，但强度不够。

根据实际需要进行合理选择。

二、钣金件的加工工艺1. 冲床冲压冲床冲压是一种常用的钣金件加工工艺，通过模具和冲压机械配合完成对金属板材的成型动作，可用于冲孔、剪边、复合成型等各种加工操作。

2. 弯曲成型弯曲是通过将金属板材放置在弯曲机上进行弯曲操作，得到所需的曲线形状。

弯曲成型通常用于工件的侧壁折弯、盖板弯曲等操作。

3. 焊接技术钣金件的焊接常用于连接零部件和构件，包括点焊、气体保护焊、激光焊等多种焊接方式。

焊接技术对于钣金件的质量和稳定性至关重要。

4. 表面处理钣金件的表面处理可以选择喷漆、喷涂、镀锌、阳极氧化等多种方式，以保护金属表面，提高产品的防腐蚀性和美观度。

三、钣金件的质量控制1. 对材料质量的要求钣金件的材料质量直接影响产品的性能和稳定性，对原材料的选择和检验要求严格，并且要求供应商提供符合相关标准的合格证明。

2. 加工工艺控制加工工艺涉及到模具设计、设备操作、加工参数设置等方面，对加工设备和工艺过程进行严格控制，以确保产品的尺寸精度和成型质量。

3. 检测和测试钣金件的检测和测试包括外观检验、尺寸测量、材料力学性能测试、焊接接头质量检验等多个方面，通过严格的检测和测试程序，保证产品的合格性。

四、钣金件的应用领域1. 汽车制造汽车是钣金件应用最为广泛的领域之一，包括车身挡泥板、车门、引擎盖、行李箱盖等多种零部件都是由钣金件制成。

钣金重要基础知识点
钣金是一种广泛应用于制造业的工艺，主要用于加工金属板材，常见
于汽车、航空航天、建筑等领域。

作为一名大学教授，了解钣金的重
要基础知识点至关重要。

以下是钣金领域的一些主要知识点：
1. 板料选材：在钣金加工中，常见的板料包括冷轧钢、不锈钢、铝合
金等。

了解不同板料的性质以及适用场景，能够帮助选材，确保加工
产品的质量和性能。

2. 钣金加工工艺：钣金加工过程中常用的工艺包括切割、折弯、冲压、焊接等。

了解各种工艺的原理、操作流程以及注意事项，能够有效地
进行钣金加工，实现设计要求。

3. 图纸与模具设计：在钣金加工中，图纸是必不可少的工作文档。

了
解如何正确读取和理解钣金零件的图纸，以及如何设计制作适用的模具，能够提高加工效率和质量。

4. 表面处理与涂装：钣金制品的表面处理和涂装是保证产品质量和外
观的重要环节。

了解各种表面处理方法（如电镀、喷涂等）和涂装工艺，能够选择适当的处理方式，并掌握操作技巧，确保钣金制品的耐
腐蚀性和美观度。

5. 质量控制与安全：钣金加工过程中，质量控制和安全意识十分重要。

了解如何进行质量检验，以及如何预防事故和保障操作人员的安全，
能够提高工作效率和保证生产环境的安全性。

这些都是钣金领域的重要基础知识点，掌握了这些知识，大学教授能
够更好地指导学生，帮助他们理解钣金加工的原理和技术，为相关行业的发展提供专业的支持和培养人才。

钣金加工基础知识
一.常用板材代码：
二. GB/T 1804--92“一般线性尺寸的未注尺寸公差”见下表：
三.表面处理
1.编码规则：表面处理代码以字母加数字表示。

其中字母取基体材料名称的拼音中第一位（“通用”代码除外）；后三位数字为序号。

2.常见的表处代码：
四.压铆
1.常见的压铆规格代码：
2.压铆螺母.螺钉的底孔
预冲孔一览表(公制)
3.5M3与M3的区别:都是M3的芽,但3.5M3的壁厚比M3大,即底孔不一样.螺柱6440与440
的区别: 即6440的壁厚比440大.6440的底孔为&5.4而440的底孔为&4.2
五.常用的展开计算。

1.一般折弯1:(R=0, θ=90°)
A+B+系数
2.一般折弯2
A+B+K
1. 当T≤0.3 时K’=0
2. 当T∃0.3时K’=(υ/90)*K
注: K为90∘时的补偿量
3.压死边
A+B-K K=0.43*T。

钣金设计基础知识钣金设计是指钣金制品（如汽车、电器、机械等）的设计工作。

钣金设计作为一门复杂而全面的学科，需要掌握一定的基础知识，以下是钣金设计基础知识的概述：1.钣金材料：钣金设计师需要了解各种常见的钣金材料，如冷轧板（SPCC）、不锈钢板（SUS304、SUS316）、铝合金板等。

不同的材料有不同的性能和加工特性，设计师需要根据具体的应用场景选择合适的材料。

2.钣金工艺：钣金设计师需要了解各种常见的钣金加工工艺，如剪切、冲压、折弯、焊接等。

设计师需要根据产品的要求选择合适的工艺，并且要考虑到工艺的可行性和成本效益。

3.声学和热学：钣金产品在使用过程中需要考虑到声学和热学的问题。

设计师需要了解声学和热学的基本原理，以便通过设计来减少噪音或者改善散热效果。

4.设计原则：钣金设计师需掌握基本的设计原则，如对称原则、结构原则、强度原则等。

这些原则能够帮助设计师合理排布零件，提高产品的结构强度和制造效率。

5.机械设计基础：钣金设计是机械设计的一部分，因此钣金设计师需要有一定的机械设计基础。

包括机械制图、尺寸公差、装配关系等方面的知识。

6.CAD软件应用：钣金设计师需要熟练掌握计算机辅助设计软件，如AutoCAD、Solidworks等。

这些软件能够帮助设计师进行精确的三维建模和工程图纸的制作。

7.产品检验与品质控制：钣金设计师需要了解常见的产品检验方法和质量控制标准，以确保设计的钣金制品能够满足客户的要求。

8.安全设计：钣金设计师需要对产品的安全性进行考虑，特别是对于一些需要保护人员或设备安全的产品，设计师需要遵循相关的安全设计原则和法规。

总之，钣金设计基础知识是钣金设计师必备的知识体系，掌握这些知识将有助于设计师设计出高质量、高效率的钣金产品。

为了进一步完善自身的设计能力，设计师还需要不断学习和实践，不断提升自己的技术水平。

钣金基础知识钣金基础知识一.钣金所用材料常用材料有:冷轧板SPCC、电解板SECC、普通铝板及铝合金板AL3003-H14、AL5052-H32,不锈钢板、花纹板SGEC.最近开发的新材料:镀铝锌钢板.二.钣金加工方法1.下料方法下料是将厚材料按需要切成坏料,钣金下料的方法很多.按机床的类型和工作原理可分为剪切、铣切、冲切、氧气切割和激光切割.我司主要采用剪切、冲切及激光切割（LASER）1.1 剪切主要是用剪床剪裁直线边缘的板料,要求保证剪切表面的直线度和平行度.并尽量减少板材扭曲.1.2冲切下料主要利用数控冲床或普通冲床及落料模进行下料. 1.3激光切割利用激光切割设备对板材进行连续切割,它的特点是效率高、精度高.2.手工成形随着生产的不断发展的技术进步,绝大多数的成形工艺是在机器上完成的.手工方法往往作为补充加工或修整工作.但在单件生产情况下,或一些形状比较复杂的零件,仍离不开手工操作及加工.手工成形主要是利用一些简单的胎型、靠模和各种各样的工夹具来完成.手工成型主要采取以下方法:弯曲、放边、收边、拔缘、拱曲、卷边、缝的校正.3.工模具成形工模具成形是利用冲床、折床等机器及各种各样的模具来完成板料的成型.可分为:弯曲、拉延、局部成型和翻边、缩口、缩颈、扩口和胀形、成形、拉弯成形、旋压成形和校平.我司主要采用弯曲（折弯）、校平或成形等工艺.弯曲(折弯)是钣金加工的主要方法之一.三.钣金联接方法钣金联接主工采用焊接、螺纹联接、铆接和粘接.我司采用的联接方式:焊接、螺纹联接和铆接.1.焊接是对焊件进行局部或整体加热或使焊件产生塑性变形，或加热与塑性变形同时进行,实现永久连接的工艺方法.可分为:手工电弧焊、气体保护电弧焊、激光焊、气焊、段焊和接触焊.我司主工采用气体保护焊和接触焊.1.1气体保护电弧焊在进行气体保护电弧焊时,电极电弧区及焊接熔池都处在保护气体的保护下.采用氩气保护焊缝表面没有氧化物及夹杂物.可以在任何空间位置施焊,可以用肉眼观察焊缝的成形过程并进行调整生产效率高.二氧气体保护焊则成本相当低.1.2接触焊接触焊是瞬时加热连接部位在熔化状态或非熔化状态下对被焊件加压形成焊接接头的焊接方法.它可分为对焊、点焊和缝焊.2.螺纹联接螺纹联接具有安装容易、拆卸方便、操作简单等优点,常用于可拆的钢结构连接.它可分为螺钉联接和螺栓联接.3.铆接铆接是用铆钉将金属结构的零件或组合件连接在一起的方法，铆钉种类较多，我司常用的铆钉有封闭形圆头抽芯铆钉、封闭形沉头抽芯铆钉及开口型圆头抽芯铆钉、开口型沉头抽芯铆钉。

1、识图长对正、高平齐、宽相等（各个视图之间的对应关系）第一投影：从哪边投影得到的图放在对面（左边投影得到的图放置在右边）第三投影：从哪边投影得到的图放在哪边（左边投影得到的图放置在左边）2. 简单地说，第一视角就是：图纸－实物－你的眼睛，即实物放在图纸和你的眼睛中间，从眼睛方向投影到图纸上；第三视角就是：实物－图纸－你的眼睛，即图纸放在实物和你的眼睛中间，实物往你的眼睛方向投影到图纸上．还有不能象以上所说的：简单说就是左视图在左边,右视图在右边! 3. 一角法又称投影法，而三角法又称镜象2 数冲通用厚转塔模具一般按模具能加工的孔径尺寸进行分级,方便模具的选用。

通常分为A、B、C、D、E五档。

A(1/2”)工位：加工范围Ø1.6～Ø12.7mmB(11/2”)工位：加工范围Ø12.7～Ø31.7mmC(2”) 工位：加工范围Ø31.7～Ø50.8mmD(31/2”)工位：加工范围Ø50.8～Ø88.9mmE(41/2”)工位：加工范围Ø88.9～Ø114.3mm如果间隙过大，废料会出现粗糙、起伏的断裂面和一窄光亮带区域。

间隙越大，断裂面与光亮带区域所成角度就越大。

如果间隙过小，废料会呈现出一小角度断裂面和一宽光亮带区域。

(1) 最佳间隙：剪切裂缝结合，均衡冲压力、工件质量和模具寿命。

(2)间隙太小：次等的剪切裂缝，冲压力提升，缩短模具使用寿命。

对用户来讲，提高模具的使用寿命可以大大降低冲压成本。

影响模具使用寿命的因素如下：1、材料的类型及厚度。

2、是否选择合理的下模间隙。

3、模具的结构形式。

4、材料冲压时是否有良好的润滑。

5、模具是否经过特殊的表面处理，如镀钛、碳素氮化钛。

6、上下转塔的对中性。

钣金加工钣金加工是钣金技术人员需要掌握的关键技术，也是钣金制品成形的重要工序。

它既包括传统的切割下料、冲裁加工、弯压成形等方法及工艺参数，又包括各种冷冲压模具结构及工艺参数、各种设备工作原理及操作方法，还包括新冲压技术及新工艺。

一、概述金属板材加工就叫钣金加工。

具体譬如利用板材制作烟囱、铁桶、油箱油壶、通风管道、弯头大小头、天圆地方、漏斗形等，主要工序是剪切、折弯扣边、弯曲成型、焊接、铆接等，需要一定几何知识。

钣金件就是薄板五金件,也就是可以通过冲压,弯曲,拉伸等手段来加工的零件,一个大体的定义就是在加工过程中厚度不变的零件.钣金加工设备相对应的是铸造件,锻压件,机械加工零件等冷加工cold working of metal 通常指金属的切削加工，即用切削工具从金属材料（毛坯）或工件上切除多余的金属层，从而使工件获得具有一定形状、尺寸精度和表面粗糙度的加工方法。

如车削、钻削、铣削、刨削、磨削、拉削等。

在金属工艺学中，与热加工相对应，冷加工则指在低于再结晶温度下使金属产生塑性变形的加工工艺，如冷轧、冷拔、冷锻、冲压、冷挤压等。

冷加工变形抗力大，在使金属成形的同时，可以利用加工硬化提高工件的硬度和强度,但会使塑性降低。

冷加工适于加工截面尺寸小，加工尺寸和表面粗糙度要求较高的金属零件。

二、钣金行业名词汇每个行业里都有它的专业名词，钣金加工行业也不例外。

常见有以下25个。

(1)压铆：指采用冲床或油压机把压铆螺母、压铆螺钉或压铆螺母柱等紧固件牢固地压接在工件上的工艺过程。

(2)涨铆：指先将工件沉孔，再采用冲床或油压机把涨铆螺母牢固地压接在工件上的工艺过程。

(3)拉母：指采用类似铆接的工艺。

用拉母枪把拉铆螺母（POP）等连接件牢固地连接在工件上的工艺过程。

(4)拉铆：指以拉铆枪为工具用拉钉将两个或两个以上工件紧密地连接在一起的工艺过程。

(5)铆接：用铆钉将两个或两个以上工件面对面连接在一起的工艺过程，若是沉头铆接，需将工件先进行沉孔。

钣金工艺常识第一节钣金制品的应用所谓钣金制品，是主要以金属板材为原料，按预定的设计，制造成生产生活中需要的用品。

时至今日，可以说，天地三界，古今中外，各行各业，生产生活，应用之广，无处不有。

它主要用于：1.金属外壳：如图1-1-1所示,汽车机车、舰船坦克、飞机火箭、配电柜、防护罩、机床设备、电器设备、电子设备、电信设备、日用电器等等的金属外壳是典型的钣金制品。

图1-1-1 金属外壳类钣金制品2.金属容器：如图1-1-2所示，化工反应釜类、塔类设备、非标设备、锅炉、压力容器、储罐气柜、货柜集装箱等金属容器是技术要求很高的钣金制品。

图1-1-2 金属容器类钣金制品3.金属管路：如图1-1-3所示，石油燃气管路、通风空调管路、给排水管路、烟道烟囱等方面的金属管道及管道连接件是建设工程中常用的钣金制品。

图1-1-3 金属管道类钣金制品4. 金属结构：如图1-1-4所示，建筑钢结构、金属门窗、设备底盘支架、桥梁桥架、钢梁铁塔、采油平台、工程机械、运输机械、生产线等金属结构是发展迅速、应用日广的钣金制品。

图1-1-4 金属结构类钣金制品4.日用五金：如图1-1-5所示，瓢盘锅灶、铰链反扣、金属盒柜、文具玩具、灯具器具、开关柜、接线盒等等日用五金产品是随处可见，与我们的工作、生活息息相关的钣金制品。

图1-1-5 日用五金类钣金制品6.金属艺术造型1)铁艺制品：铁艺是古老的工艺，在它上面积淀了厚重的历史文化。

铁艺制品广泛应用在大门栏杆、建筑装饰和室内装饰方面，特别是室内装饰，近年发展迅速。

图1-1-6中的金属栏杆的古典造型即便是现在也不失其豪华典雅的气派。

图1-1-6 铁艺制品中的金属栏杆2)家具、灯具：金属艺术造型在家具、灯具等方面的应用使之呈现了简洁、清新、明快的新风格，而金属的强度、弹性、塑性的巧妙利用更使其外观的造型美、内在的耐用性和使用的舒适感得到完美的表现。

图1-1-7中的灯与椅就是其中二例。

图1-1-7 铁艺制品中的立灯与靠椅3)金属雕塑：现代城市中，金属雕塑大量涌现，着实赢得了大众的驻足和赞赏。

钣金基础知识培训讲义（计划3个课时，共6小时）一、视图知识讲解1、介绍六视图形成:主视图。

左视图。

右视图。

俯视图。

仰视图。

后视图。

重点：观察点定位。

图（1）国内图纸以I、山象现为基准，国外图纸以II、IV象现为基准, 国内右视图对应国外左视图；国内左视图对应国外右视图。

国外图纸均有图2的图标表示。

2、一般而言，一个物件，有三个视图足以表达其结构；简单的物件只需二个视图，则完全能表达其结构；复杂的物件需要更多的视图表示，此外还可以引进剖视图，进行表达局部结构。

另外，某些局部小位置需引进局部放大图，重点表达尺寸及结构。

（图2）3、展开图：在钣金加工过程中，由许多物件是由板材经剪切后折弯成型的，其最初为一块平面板材，在复杂的物件中，工程设计人员均给出其加工路线图，即展开图；4、图纸分类（1）零件图（2）部件图（3）总装图举例说明：各种图纸的区别与联系5、各种图纸必须具备的图纸术语UM I'H f.I v：J Hk I・（1）（2）（3）（4）零部件名称、图号：用料的规格、尺寸、数量: 图纸所反映的物件结构；物件的尺寸、标注；重点介绍：尺寸标注的基准线，对尺寸链概念、举例说明。

（5）物件的加工精度要求；a：表面粗糙度：衡量表面最高点与最低点之差数值，分ihiitli 1b：尺寸公差与配合:（1）公差：1 11h1—:-bH• -..■ j-*=■ j~** 命y f ■! L>・■■ k iw 1- 1 + 4i v"■■■■tO w'■* IB"!1i ■-=丄-_■*.■- — - 1 *-■ifa- j—: >-■K..-■» 二* iv "■-*--. 匚・r i. 1'Ji! 4.K., ■<I • ■-j i* -i■■-—-• V,■如■ n•Nhi HIH LiT~■厶H \V「r町KUT1■HL ill1 m14级。
