SOLIDWORKS钣金基础知识自己整理要点

solidworks钣金设计教程SolidWorks钣金设计教程SolidWorks是一种流行的三维计算机辅助设计（CAD）软件，广泛应用于各种领域的产品设计和工程项目。

在SolidWorks中，钣金设计是一项常见的任务，常用于制造领域的零部件和结构的设计。

本文将介绍SolidWorks中的钣金设计教程，包括创建钣金部件、编辑钣金特征、折弯和展开等基本步骤。

第一步：创建钣金部件在SolidWorks中，我们可以使用两种方法来创建钣金部件：直接创建和导入外部文件。

直接创建时，我们可以使用基本的几何体来构建部件的形状。

导入外部文件时，我们可以导入DXF或DWG文件，并将其转化为钣金部件。

对于直接创建钣金部件，我们可以点击SolidWorks界面上的“新建”按钮，并选择“钣金部件”模板。

然后我们可以开始创建几何实体，如基本的矩形、圆等。

使用几何特征和聚合特征，我们可以构建更复杂的形状，并添加其他必要的特征，如拉伸、圆角和孔。

对于导入外部文件，我们可以选择“导入”按钮，并选择要导入的DXF或DWG文件。

在导入后，我们可以根据需要编辑和调整部件的几何形状。

第二步：编辑钣金特征在创建钣金部件后，我们可以进行一些编辑和调整，以满足设计要求。

在SolidWorks中，我们可以使用许多特征来编辑钣金部件，如扣除、切割、添加、修改等。

扣除特征用于在钣金部件中创造孔洞和凹槽。

我们可以使用“扣除”功能来创建这些孔洞和凹槽，并选择所需的形状和尺寸。

切割特征用于将钣金部件划分为更小的部分。

我们可以使用“切割”功能来切割部件，并选择所需的切割形状和位置。

添加特征用于在钣金部件上添加材料。

我们可以使用“添加”功能来添加材料，并选择所需的形状和尺寸。

修改特征用于调整和改变钣金部件的形状和尺寸。

我们可以使用“修改”功能来修改部件，并选择所需的参数和数值。

第三步：折弯和展开在设计钣金部件时，折弯和展开是必不可少的步骤。

在SolidWorks中，我们可以使用“折弯”功能来模拟钣金部件的折弯过程，并选择所需的折弯方式和参数。

钣金基础知识集锦1钣金基本介绍1.1钣金基本加工方式按钣金件的基本加工方式，如下料、折弯、拉伸、成型、焊接。

本规范阐述每一种加工方式所要注意的工艺要求。

1.2关键技术词汇钣金、下料、折弯、拉伸、成形、排样、最小弯曲半径、毛边、回弹、打死边、焊接2 钣金下料下料根据加工方式的不同，可分为普冲、数冲、剪床开料、激光切割、风割，由于加工方法的不同，下料的加工工艺性也有所不同。

钣金下料方式主要为数冲和激光切割2.1数冲是用数控冲床加工，板材厚度加工范围为冷扎板、热扎板小于或等于3.0mm,铝板小于或等于4.0mm ，不锈钢小于或等于2.0mm2.2冲孔有最小尺寸要求冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。

图2.2.1 冲孔形状示例材料高碳钢低碳钢、黄铜铝圆孔直径b 1.3t 1.0t 0.8t 矩形孔短边宽b 1.0t 0.7t 0.5t* t 为材料厚度，冲孔最小尺寸一般不小于1mm 。

* 高碳钢、低碳钢对应的公司常用材料牌号列表见第7章附录A 。

表1冲孔最小尺寸列表2.3数冲的孔间距与孔边距零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2.3.1。

当冲孔边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度t；平行时，应不小于1.5t。

（图1.4）图2.3.1 冲裁件孔边距、孔间距示意图2.4折弯件及拉深件冲孔时，其孔壁与直壁之间应保持一定的距离折弯件或拉深件冲孔时，其孔壁与工件直壁之间应保持一定的距离（图2.4.1）图2.4.1 折弯件、拉伸件孔壁与工件直壁间的距离2.5螺钉、螺栓的过孔和沉头座螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。

对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D，应优先保证过孔d2。

表2用于螺钉、螺栓的过孔*要求钣材厚度t ≥h 。

表3用于沉头螺钉的沉头座及过孔*要求钣材厚度t ≥h 。

表4用于沉头铆钉的沉头座及过孔2.6激光切割是用激光机飞行切割加工，板材厚度加工范围为冷扎板热扎板小于或等于20.0mm, 不锈钢小于10.0mm 。

SolidWorks的钣金设计技术基础——折弯计算折弯是钣金加工中常用的一种工艺，也是实现钣金件形状的重要方法之一、在使用SolidWorks进行钣金设计时，掌握折弯计算是必不可少的技术基础。

下面将对SolidWorks的折弯计算进行详细介绍。

1.定义折弯参数：在SolidWorks的钣金设计中，首先需要定义折弯参数。

打开设计好的钣金件模型，选择“零件文件”中的“表面铣边”，在“属性管理器”中进行折弯参数的定义。

包括折弯类型（弯曲/折叠）、折弯角度、折弯方向、折弯半径、折弯顺序等。

2.创建折弯特征：在“特征管理器”中，选择“挤压-折弯”，然后选择折弯边缘。

通过选择折弯边缘以及折弯参数，生成钣金件的折弯特征。

3.进行折弯计算：在生成折弯特征后，SolidWorks中的扩展性工具可以帮助进行折弯计算。

选择“评估”工具，再选择“折弯几何图形”，可以实时计算并显示折弯后的几何图形。

4.调整折弯参数：根据折弯计算的结果，可能需要对折弯参数进行调整。

可以通过改变折弯角度、折弯半径、折弯方向等参数，实时预览并调整折弯后的几何形状，以满足设计要求。

5.添加辅助线：为了更好地进行折弯计算和调整，可以在SolidWorks中添加辅助线。

辅助线可以用于指示折弯线、折弯半径等信息，并帮助准确计算折弯后的几何形状。

6.模拟折弯过程：在完成折弯计算和调整后，可以使用SolidWorks的模拟工具进行折弯过程的模拟。

选择“模拟”工具，在“材料”中选择相应的钣金材料，并设置折弯机床的参数。

通过模拟可以预测折弯后的形状，从而进行后续工艺的安排和调整。

需要注意的是，SolidWorks中的折弯计算仅仅是一个近似估算，实际折弯过程中可能会有一些误差。

因此，在设计中需要预留一定的加工余量，以确保折弯后的钣金件达到设计要求。

总结起来，SolidWorks的折弯计算技术基础主要包括定义折弯参数、创建折弯特征、进行折弯计算、调整折弯参数、添加辅助线以及模拟折弯过程等。

solidworks钣金设计教程SolidWorks钣金设计教程钣金是一种常见的制造过程，用于制造各种各样的金属零件和产品。

SolidWorks是一种流行的机械设计软件，可以帮助工程师在三维环境中进行钣金设计工作。

本教程将介绍SolidWorks中的一些基本功能和技巧，帮助您在钣金设计中更加高效和准确地工作。

1. 创建零件在SolidWorks中，您可以使用各种方法创建钣金零件。

最常见的方法是使用基本的二维几何图形（例如线条和圆弧）来定义零件的外形。

可以使用线和弧线工具来创建这些图形，并使用约束和尺寸工具来确保它们满足设计要求。

2. 创建扁平模式钣金设计中的一个重要步骤是创建零件的扁平模式，也称为展开图。

扁平模式显示了零件在未加工状态下的形状，方便在机械加工之前进行设计和校验。

SolidWorks提供了自动展开功能，可以根据零件的几何形状生成扁平模式。

3. 添加弯曲特征钣金零件通常需要进行折弯或弯曲来得到所需的形状。

在SolidWorks中，您可以使用弯曲特征来模拟这些操作。

通过定义弯曲的角度、半径和位置，您可以对零件进行准确的形状控制。

还可以在零件上添加多个弯曲特征，以实现更复杂的形状。

4. 创建连接和固定件在实际应用中，钣金零件通常需要与其他零件连接或固定。

SolidWorks提供了各种连接和固定件选项，例如螺栓、螺母、焊缝和铆接等。

通过将这些连接和固定件添加到零件中，您可以更好地模拟实际生产过程，并确保零件的稳固性和可靠性。

5. 进行仿真和分析SolidWorks还提供了强大的仿真和分析功能，可以帮助您评估钣金零件的设计性能。

通过应用荷载、约束和材料属性，您可以模拟零件在实际工作条件下的行为，并评估其强度和刚度等特性。

这些信息可以帮助您优化设计，并决定是否需要进行进一步的改进。

通过学习这些基础知识和技巧，您可以在SolidWorks中进行高效和准确的钣金设计工作。

请记住，钣金设计是一个综合性的过程，需要结合材料力学、制造工艺和实际应用要求等方面的考虑。

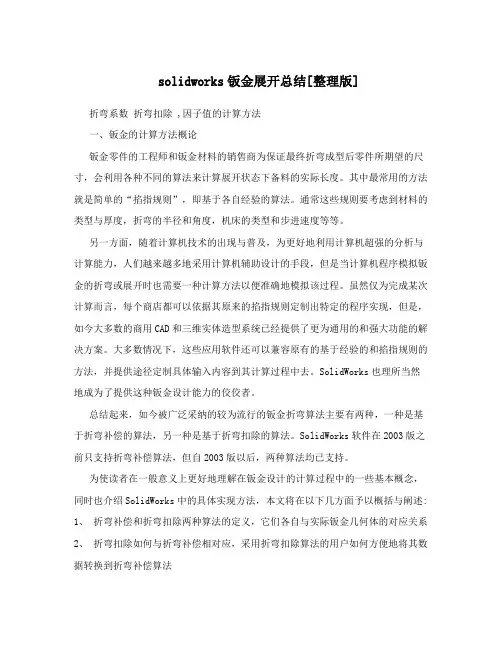

solidworks钣金展开总结[整理版] 折弯系数折弯扣除 ,因子值的计算方法一、钣金的计算方法概论钣金零件的工程师和钣金材料的销售商为保证最终折弯成型后零件所期望的尺寸，会利用各种不同的算法来计算展开状态下备料的实际长度。

其中最常用的方法就是简单的“掐指规则”，即基于各自经验的算法。

通常这些规则要考虑到材料的类型与厚度，折弯的半径和角度，机床的类型和步进速度等等。

另一方面，随着计算机技术的出现与普及，为更好地利用计算机超强的分析与计算能力，人们越来越多地采用计算机辅助设计的手段，但是当计算机程序模拟钣金的折弯或展开时也需要一种计算方法以便准确地模拟该过程。

虽然仅为完成某次计算而言，每个商店都可以依据其原来的掐指规则定制出特定的程序实现，但是，如今大多数的商用CAD和三维实体造型系统已经提供了更为通用的和强大功能的解决方案。

大多数情况下，这些应用软件还可以兼容原有的基于经验的和掐指规则的方法，并提供途径定制具体输入内容到其计算过程中去。

SolidWorks也理所当然地成为了提供这种钣金设计能力的佼佼者。

总结起来，如今被广泛采纳的较为流行的钣金折弯算法主要有两种，一种是基于折弯补偿的算法，另一种是基于折弯扣除的算法。

SolidWorks软件在2003版之前只支持折弯补偿算法，但自2003版以后，两种算法均已支持。

为使读者在一般意义上更好地理解在钣金设计的计算过程中的一些基本概念，同时也介绍SolidWorks中的具体实现方法，本文将在以下几方面予以概括与阐述:1、折弯补偿和折弯扣除两种算法的定义，它们各自与实际钣金几何体的对应关系2、折弯扣除如何与折弯补偿相对应，采用折弯扣除算法的用户如何方便地将其数据转换到折弯补偿算法3、 K因子的定义，实际中如何利用K因子，包括用于不同材料类型时K因子值的适用范围二、折弯补偿法为更好地理解折弯补偿，请参照图1中表示的是在一个钣金零件中的单一折弯。

图2是该零件的展开状态。

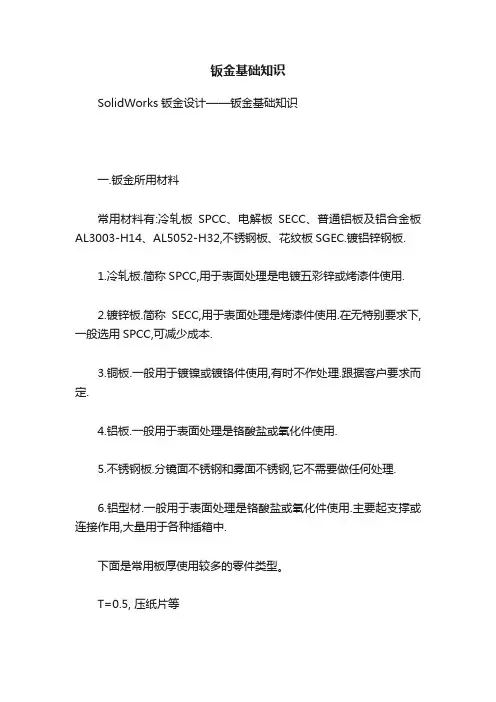

钣金基础知识SolidWorks钣金设计——钣金基础知识一.钣金所用材料常用材料有:冷轧板SPCC、电解板SECC、普通铝板及铝合金板AL3003-H14、AL5052-H32,不锈钢板、花纹板SGEC.镀铝锌钢板.1.冷轧板.简称SPCC,用于表面处理是电镀五彩锌或烤漆件使用.2.镀锌板.简称SECC,用于表面处理是烤漆件使用.在无特别要求下,一般选用SPCC,可减少成本.3.铜板.一般用于镀镍或镀铬件使用,有时不作处理.跟据客户要求而定.4.铝板.一般用于表面处理是铬酸盐或氧化件使用.5.不锈钢板.分镜面不锈钢和雾面不锈钢,它不需要做任何处理.6.铝型材.一般用于表面处理是铬酸盐或氧化件使用.主要起支撑或连接作用,大量用于各种插箱中.下面是常用板厚使用较多的零件类型。

T=0.5, 压纸片等T=1 ，箱体外壳类，小支架，筋类（一般用于折弯刀数多，尺寸误差小的零件，易变形校正）T=1.5，安装板类，底梁托板类。

T=2 ,垫片，安装板等T=3 ，撑架侧筋类，隔板，固定架类T=4T=5 ，支撑板T=8 ,侧板二.钣金加工方法1.下料方法下料是将厚材料按需要切成坏料,钣金下料的方法很多.按机床的类型和工作原理可分为剪切、铣切、冲切、氧气切割和激光切割。

三.钣金联接方法钣金联接主工采用焊接、螺纹联接、铆接和粘接.我们公司采用的联接方式:焊接、螺纹联接观察钣金件焊接，可以注意到很多钣金件焊接的结构和要注意的尺寸。

1.焊接是对焊件进行局部或整体加热或使焊件产生塑性变形，或加热与塑性变形同时进行,实现永久连接的工艺方法.可分为:手工电弧焊、气体保护电弧焊、激光焊、气焊、段焊和接触焊.我们公司主要采用气体保护焊（氩气和二氧化碳保护焊）和点焊。

1.1气体保护电弧焊在进行气体保护电弧焊时,电极电弧区及焊接熔池都处在保护气体的保护下.采用氩气保护焊缝表面没有氧化物及夹杂物.可以在任何空间位置施焊,可以用肉眼观察焊缝的成形过程并进行调整，生产效率高.①氩弧焊简介氩弧焊技术是在普通电弧焊的原理的基础上，利用氩气对金属焊材的保护，通过高电流使焊材在被焊基材上融化成液态形成溶池，使被焊金属和焊材达到冶金结合的一种焊接技术，由于在高温熔融焊接中不断送上氩气，使焊材不能和空气中的氧气接触，从而防止了焊材的氧化，因此可以焊接铜、铝、合金钢等有色金属。

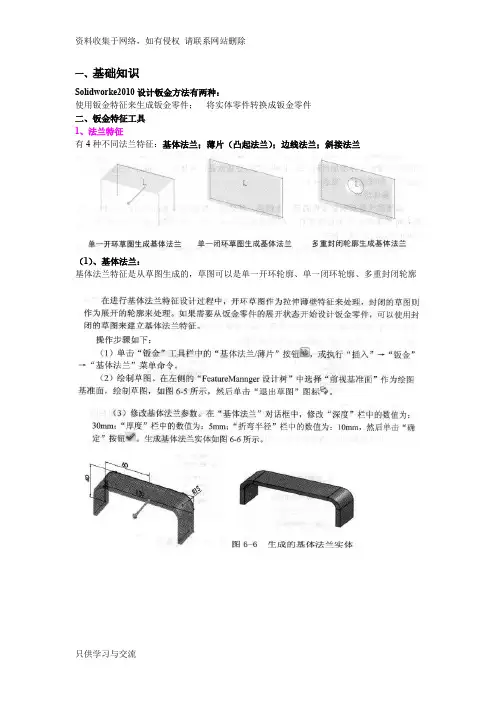

一、基础知识
Solidworke2010设计钣金方法有两种：
使用钣金特征来生成钣金零件；将实体零件转换成钣金零件
二、钣金特征工具
1、法兰特征
有4种不同法兰特征：基体法兰；薄片（凸起法兰）；边线法兰；斜接法兰
（1）、基体法兰：
基体法兰特征是从草图生成的，草图可以是单一开环轮廓、单一闭环轮廓、多重封闭轮廓
（2）、薄片
（3）、边线法兰
（4）、斜接法兰
2、褶边特征
3、绘制的折弯
4、闭合角特征
5、转折特征
6、放样折弯特征
7、切口特征
8、
9、展开钣金折弯特征
10、断开边角/边角剪裁特征
11、通风口特征
三、钣金成型工具
1、使用成型工具
2、修改成型工具
3、
4、创建新成型工具。

solidworks钣金参数SolidWorks是一款广泛应用于工程设计领域的三维建模软件，其中的钣金参数功能在钣金加工领域中具有重要的应用价值。

钣金参数是指在SolidWorks软件中，用户可以设定的用于控制钣金零件展开、弯曲等工艺的参数。

下面将详细介绍SolidWorks钣金参数的相关内容。

钣金参数中的厚度参数是设计钣金零件时必不可少的一个重要参数。

用户可以根据实际需要设定钣金零件的厚度，以确保设计的钣金零件符合工程要求。

通过调整厚度参数，可以实现钣金零件在弯曲、成型等工艺中的精确控制，从而提高生产效率和产品质量。

钣金参数中的展开系数参数也是钣金设计中的关键参数之一。

展开系数是指在将三维模型展开为二维平面图时所需考虑的系数，它可以影响到展开后平面图与实际零件的匹配程度。

用户可以根据材料的不同特性和加工工艺的要求，设置合适的展开系数参数，以确保展开后的平面图与实际零件的尺寸、形状完全匹配。

钣金参数中的弯曲半径参数也是钣金设计中需要重点关注的参数之一。

弯曲半径是指在钣金零件弯曲加工过程中，弯曲部位的曲率半径大小。

通过设置合适的弯曲半径参数，可以保证弯曲后的钣金零件不会出现裂纹、变形等质量问题，提高零件的弯曲加工效率和精度。

钣金参数中的料厚补偿参数也是钣金设计中需要注意的重要参数之一。

料厚补偿是指在钣金零件加工过程中，为了弥补材料弯曲时引起的尺寸变化而进行的尺寸调整。

通过设置合适的料厚补偿参数，可以确保钣金零件在加工后的尺寸精度达到设计要求，避免因材料变形而导致的加工缺陷。

SolidWorks钣金参数在钣金设计和加工领域中具有重要的作用。

通过合理设置钣金参数，可以实现钣金零件的精确设计和高效加工，提高产品质量和生产效率。

因此，掌握SolidWorks钣金参数的相关知识和技巧对于工程设计人员和钣金加工工作者来说都是非常重要的。

希望以上内容能够帮助读者更好地了解SolidWorks钣金参数的相关内容。

SW钣金拆分是一种钣金加工技术，主要用于制造复杂形状的零件。

SW钣金拆分的知识点包括以下几个方面：
1. 钣金材料：SW钣金拆分通常使用的材料有不锈钢、铝合金、钛合金等，需要了解不同材料的物理和化学性质，以及适用范围和优缺点。

2. 钣金成型：SW钣金拆分需要使用各种钣金成型技术，如冲压、折弯、拉伸、剪切等，需要掌握这些成型技术的原理和操作方法。

3. 数控机床编程：SW钣金拆分需要使用数控机床进行加工，需要掌握数控机床编程的知识，包括刀具选择、加工路径规划、加工参数设置等。

4. 钣金表面处理：SW钣金拆分后的表面需要进行处理，以提高其外观和防腐性能，需要了解各种表面处理技术，如喷涂、电镀、阳极氧化等。

5. 钣金装配：SW钣金拆分后需要进行组装，需要掌握钣金零件的装配技术，包括紧固、连接、定位等。

6. 质量控制：SW钣金拆分需要进行质量控制，包括材料检验、加工过程监控、成品检验等，需要掌握相关的质量控制方法和标准。

内容提要：●板金零件建模利用基体法兰来创建钣金零件；在钣金零件中加入专用的法兰特征，如边线法兰和斜接法兰；通过延伸面来封闭边角；成型工具的使用和创建；在钣金展开状态设计钣金零件和使用绘制的折弯工具加入折弯特征。

● 转换成板金零件把IGES文件导入SolidWorks；在非钣金零件中识别折弯；对薄壁零件的边角切口，这样才能够被识别为钣金零件；● 板金零件的关联设计在装配体关联设计中建立新的钣金零件；使用关联参考建立边线法兰；给钣金零件的边线添加褶边；编辑斜接法兰并修改启始/结束处等距。

板金零件建模钣金零件是一种比较特殊的实体模型，是带有折弯角的薄壁零件。

整个模型的 所有壁厚都相同，折弯程度可以通过指定折弯半径来控制。

如果需要释放槽，软件会自动添加。

SolidWorks为满足这些需求定制了专门的钣金工具。

【基体法兰】用来为钣金零 件创建基体特征，它与拉伸 特征相类似，可以用指定的 折弯半径来自动添加折弯。

【斜接法兰】是针对那些需 要在边线进行一定角度连接 的模型，在一条边或者多条 边上建立法兰，用户也可以 根据需要在适当的地方创建 释放槽。

【边线法兰】特征可将法兰 添加到钣金零件的所选边 上，用户可以修改折弯角度 和草图轮廓。

也可同时在多 条边线上创建法兰。

【边线法兰】也可以在直线 边或曲线边上添加。

同样能 够在零件上添加【边线法 兰】特征，例如放样或圆柱 零件的直线边。

【薄片】特征可以为钣金零 件添加具有相同厚度的薄 片，薄片特征的草图必须在 已有平面上绘制。

展开和折叠：在模型展平状态下进行的任何切除，都要用到这对额外的操作，用展开命令展开所需折弯，进行切除，然后用折叠命令将折弯折叠回去。

切口：切口特征通过一个很小的间距切开模型，从而打开盒子形成一个可以展开的钣金零件。

成形工具是作为钣金零件折弯、伸展或者变形的冲模来使用。

应用成形工具的 面与成形工具自身的停止面相对应。

默认情况下，成形工具向下行进，材料在成形工具接触面时变形。

一、钣金的计算方法概论钣金零件的工程师和钣金材料的销售商为保证最终折弯成型后零件所期望的尺寸，会利用各种不同的算法来计算展开状态下备料的实际长度。

其中最常用的方法就是简单的“掐指规则”，即基于各自经验的算法。

通常这些规则要考虑到材料的类型与厚度，折弯的半径和角度，机床的类型和步进速度等等。

另一方面，随着计算机技术的出现与普及，为更好地利用计算机超强的分析与计算能力，人们越来越多地采用计算机辅助设计的手段，但是当计算机程序模拟钣金的折弯或展开时也需要一种计算方法以便准确地模拟该过程。

虽然仅为完成某次计算而言，每个商店都可以依据其原来的掐指规则定制出特定的程序实现，但是，如今大多数的商用CAD和三维实体造型系统已经提供了更为通用的和强大功能的解决方案。

大多数情况下，这些应用软件还可以兼容原有的基于经验的和掐指规则的方法，并提供途径定制具体输入内容到其计算过程中去。

SolidWorks也理所当然地成为了提供这种钣金设计能力的佼佼者。

总结起来，如今被广泛采纳的较为流行的钣金折弯算法主要有两种，一种是基于折弯补偿的算法，另一种是基于折弯扣除的算法。

SolidWorks软件在2003版之前只支持折弯补偿算法，但自2003版以后，两种算法均已支持。

为使读者在一般意义上更好地理解在钣金设计的计算过程中的一些基本概念，同时也介绍SolidWorks中的具体实现方法，本文将在以下几方面予以概括与阐述：1、折弯补偿和折弯扣除两种算法的定义，它们各自与实际钣金几何体的对应关系2、折弯扣除如何与折弯补偿相对应，采用折弯扣除算法的用户如何方便地将其数据转换到折弯补偿算法3、 K因子的定义，实际中如何利用K因子，包括用于不同材料类型时K 因子值的适用范围二、折弯补偿法为更好地理解折弯补偿，请参照图1中表示的是在一个钣金零件中的单一折弯。

图2是该零件的展开状态。

图1折弯补偿算法将零件的展开长度(LT)描述为零件展平后每段长度的和再加上展平的折弯区域的长度。
