地震勘探技术野外工作方法反射波法,折射波法共55页文档

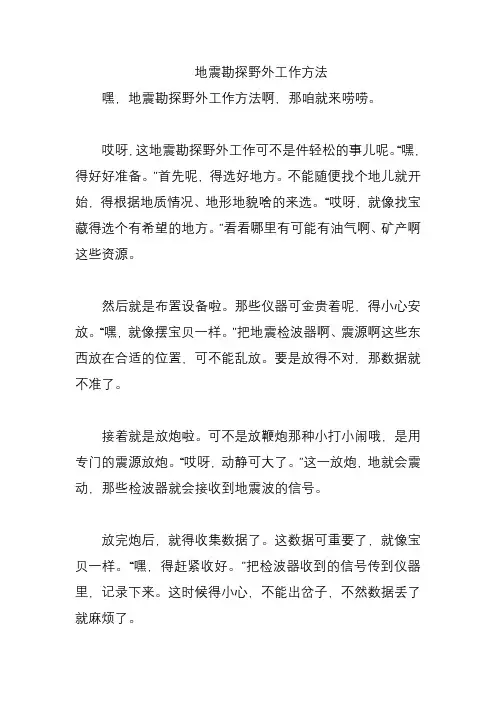

地震勘探野外工作方法嘿，地震勘探野外工作方法啊，那咱就来唠唠。

哎呀，这地震勘探野外工作可不是件轻松的事儿呢。

“嘿，得好好准备。

”首先呢，得选好地方。

不能随便找个地儿就开始，得根据地质情况、地形地貌啥的来选。

“哎呀，就像找宝藏得选个有希望的地方。

”看看哪里有可能有油气啊、矿产啊这些资源。

然后就是布置设备啦。

那些仪器可金贵着呢，得小心安放。

“嘿，就像摆宝贝一样。

”把地震检波器啊、震源啊这些东西放在合适的位置，可不能乱放。

要是放得不对，那数据就不准了。

接着就是放炮啦。

可不是放鞭炮那种小打小闹哦，是用专门的震源放炮。

“哎呀，动静可大了。

”这一放炮，地就会震动，那些检波器就会接收到地震波的信号。

放完炮后，就得收集数据了。

这数据可重要了，就像宝贝一样。

“嘿，得赶紧收好。

”把检波器收到的信号传到仪器里，记录下来。

这时候得小心，不能出岔子，不然数据丢了就麻烦了。

还有就是要注意安全。

野外工作可不是闹着玩的，有各种危险。

“哎呀，可得小心点。

”可能会有蛇啊、虫子啊，还有陡峭的山坡啥的。

得穿好防护装备，小心走路。

我给你讲个事儿吧。

有一次我跟着一群搞地震勘探的人去野外。

他们可认真了，选地方的时候讨论了好久，布置设备的时候小心翼翼的。

放炮的时候，那声音大得吓人。

他们收集数据的时候，眼睛都盯着仪器，生怕出问题。

有个人不小心差点滑倒，还好旁边的人拉了他一把。

“哈哈，这地震勘探野外工作还真不容易。

”总之呢，地震勘探野外工作要选好地方、布置好设备、放炮、收集数据，还要注意安全。

这样才能做好地震勘探，为找资源提供准确的信息。

“哎呀，可不能马虎。

”。

地震勘探原理和方法地震勘探是一种地球物理勘探方法，通过研究地震波在地壳中的传播规律来推断地下岩层的性质和形态。

本文将介绍地震勘探的基本原理和方法，包括地震波传播原理、地震波探测方法、数据采集技术、数据处理技术、地质解释技术、地球物理测井技术和地震勘探仪器设备等方面。

1.地震波传播原理地震波是指地震发生时产生的波动，包括纵波和横波。

纵波是压缩波，在地壳中以波的形式传播，横波是剪切波，在地壳中以扭动的方式传播。

当地震波在地壳中传播时，遇到不同密度的岩层会发生反射、折射和透射等现象，这些现象是地震勘探的基础。

2.地震波探测方法地震波探测方法包括折射波法和反射波法。

折射波法是通过测量地震波在地壳中传播的速度和时间来推断地下岩层的性质和形态。

反射波法是通过测量地震波在地壳中反射回来的信号来推断地下岩层的性质和形态。

在实际应用中，通常采用折射波法和反射波法相结合的方式来提高地震勘探的精度和分辨率。

3.数据采集技术数据采集技术是地震勘探的关键之一，它包括野外数据采集和室内数据采集。

野外数据采集是在野外布置观测系统，通过激发地震波并记录地震信号来进行数据采集。

室内数据采集则是在室内通过计算机系统对野外采集的数据进行处理和分析。

4.数据处理技术数据处理技术是地震勘探的关键之一，它包括预处理、增益控制、滤波、叠加、偏移、反演等步骤。

预处理包括去除噪声、平滑处理等；增益控制包括调整信号的幅度和相位；滤波包括去除高频噪声和低频干扰；叠加是指将多个地震信号进行叠加，以提高信号的信噪比；偏移是指将反射回来的信号进行移动，以纠正地震信号的偏移；反演是指将地震信号转换为地下岩层的物理性质，如速度、密度等。

5.地质解释技术地质解释技术是地震勘探的关键之一，它包括构造解释、地层解释和储层解释等方面。

构造解释是指根据地震信号推断地下岩层的构造特征和形态；地层解释是指根据地震信号推断地下岩层的年代、沉积环境和地层组合；储层解释是指根据地震信号推断地下油气储层的性质和特征。

地震勘探的野外工作方法论文摘要地震勘探就是石油勘探方法中很重要的一种。

野外工作是地震勘探的生产工作的第一阶段，这个阶段的任务是在地质工作和其它物探工作初步确定的有含油气希望的地区布置侧线，人工激发地震波，并用野外地震仪把地震波传播的情况记录下来，野外生产工作的组织形式是地震队，这一阶段的成果是得到一盘盘记录了地面震动情况的磁带。

野外工作是整个地震勘探中重要的基础工作，它的基本任务是采集地震数据。

是从地震队的组织形式来完成的，分试验工作和生产工作。

主要内容：激发地震波、接收地震波、以及地震测线，激发点、接收点的测定。

正文一、试验工作（一）、干扰波的调查，调查干扰波的类型及其特点。

1、地震波波场的特点：地震震源激发以后，在地质介质中产生的振动的总和就是波场L1（x，y，z，t），震源性质以及地质介质中的弹性参数分布情况决定了波场的特点。

在陆地震勘探时，广泛使用浅井、炸药包和它在井中安置的不对称性也会产生一定强度的横波和面波，当采用非炸药震源的激发的波场更加复杂，有的主要激发纵波，有的主要激发横波，但这些震源也不会是纯的，它们总是激发出两种体波以及面波。

各种震源之中，有些是脉冲型的，激发出很短的（约50ms）不超过3~4个周期的振动，有的产生变频正弦振动，其延续时间达若干秒震源激发的振动形状对波场的总形态有重大影响，它会改变不同类型和不同形式的波所引起的振动之间的关系，当波的震源传播到具有大量界面的地质介质时，产生多次生波（各种类型的一次波和多次波）波场是由数目不多的强一次波和部分二级波加上许多弱的一次波和多次波构成的，当存在折射界面时，则除了反射波外，还有折射波，除了地震震源引起的振动外，波场中还包括外部震源激发的振动→微震。

由于吸收的影响，波在传播过程中，它的振幅逐渐减小，主频逐渐降低，在勘探深度达到4—5 km反射波法工作中，纵波的主频一般为30~70HZ，最高频率达150~200HZ （在坚硬岩石层出露地表面以有在坑道、井中、工程地质勘探时）反之，当进行偏移距达数百公里的区域工作时，纵波的主频不超过3~5HZ，横波的频率一般小于相同路径纵波频率约1.8~2.2倍，瑞雪面波和勒末波之间频率比纵波的小3~5倍）。

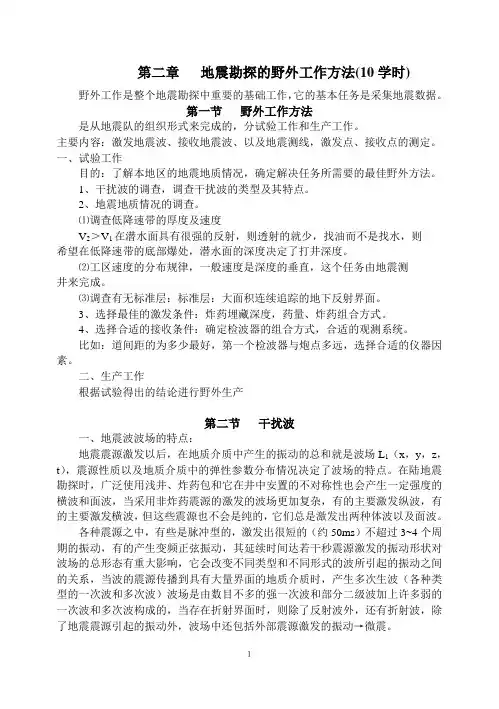

第二章地震勘探的野外工作方法(10学时)野外工作是整个地震勘探中重要的基础工作，它的基本任务是采集地震数据。

第一节野外工作方法是从地震队的组织形式来完成的，分试验工作和生产工作。

主要内容：激发地震波、接收地震波、以及地震测线，激发点、接收点的测定。

一、试验工作目的：了解本地区的地震地质情况，确定解决任务所需要的最佳野外方法。

1、干扰波的调查，调查干扰波的类型及其特点。

2、地震地质情况的调查。

⑴调查低降速带的厚度及速度V2＞V1在潜水面具有很强的反射，则透射的就少，找油而不是找水，则希望在低降速带的底部爆处，潜水面的深度决定了打井深度。

⑵工区速度的分布规律，一般速度是深度的垂直，这个任务由地震测井来完成。

⑶调查有无标准层：标准层：大面积连续追踪的地下反射界面。

3、选择最佳的激发条件：炸药埋藏深度，药量、炸药组合方式。

4、选择合适的接收条件：确定检波器的组合方式，合适的观测系统。

比如：道间距的为多少最好，第一个检波器与炮点多远，选择合适的仪器因素。

二、生产工作根据试验得出的结论进行野外生产第二节干扰波一、地震波波场的特点：地震震源激发以后，在地质介质中产生的振动的总和就是波场L1（x，y，z，t），震源性质以及地质介质中的弹性参数分布情况决定了波场的特点。

在陆地震勘探时，广泛使用浅井、炸药包和它在井中安置的不对称性也会产生一定强度的横波和面波，当采用非炸药震源的激发的波场更加复杂，有的主要激发纵波，有的主要激发横波，但这些震源也不会是纯的，它们总是激发出两种体波以及面波。

各种震源之中，有些是脉冲型的，激发出很短的（约50ms）不超过3~4个周期的振动，有的产生变频正弦振动，其延续时间达若干秒震源激发的振动形状对波场的总形态有重大影响，它会改变不同类型和不同形式的波所引起的振动之间的关系，当波的震源传播到具有大量界面的地质介质时，产生多次生波（各种类型的一次波和多次波）波场是由数目不多的强一次波和部分二级波加上许多弱的一次波和多次波构成的，当存在折射界面时，则除了反射波外，还有折射波，除了地震震源引起的振动外，波场中还包括外部震源激发的振动→微震。

1实验一地震勘探实验（折射波法）实验一地震勘探实验（折射波法）一、实验原理地震勘探是根据人工激发（爆炸或撞击地面）的地震波在地下传播过程中，遇到弹性性质不同的地震界面后，在地层中产生反射和折射，部分地传回地表，用专门的仪器记录返回地面的波的旅行时间，研究振动的特征，来确定产生反射或折射的界面的埋深和产状，并根据所观测的地震波在介质中传播速度及波的振幅与波形变化，探讨介质的物性与岩性。

就波的传播特点而言，地震勘探一般可分为反射波勘探和折射波勘探。

二、实验目的1.了解地震勘探的原理；2.了解地震勘探工作布置及观测方法；3.掌握地震勘探数据采集、处理和解释，熟练操作相关软件。

三、实验仪器Strata Visor NZⅡ数字地震勘探仪。

Strata Visor NZⅡ地震勘探系统一般由主机、多芯电缆、检波器、触发器、震源（大锤或炸药）、铁板、直流电源、直流电源线以及数据采集、处理和解释软件等。

四、实验步骤1.在工区布设测线在工区布设测线，原则：由南向北、由西向东测线号与测点号依次增大。

使用皮尺标注检波器位置与激发点位置。

2.连接仪器的各个部分将主机、电源、多芯电缆、检波器、大锤、触发器按正确的方式一一连接起来。

注意：各接口均使用“防呆”设计，电缆插头与对应的插槽才能连接，电缆插头与非对应的插槽不能连接。

禁止暴力插拔各插头、插槽，以防仪器损坏。

3.采集开机后，直接进入SCS软件。

（1）survey--new survey菜单：设置测区名称和测线号；（2）system--set date/time菜单：设置时间、日期；（3）geom--survey mode菜单：设置地震勘探类型，本次实验为折射波勘探，即refraction；geom--geophone interval菜单：设置检波器距离，即道间距，本次实验设为2m；geom--group/shot location菜单：设置shot coordinate炮点坐标、geophone coordinate检波器坐标（自动或手动设置）、gain 增益（本次实验设为HIGH 36）、use道设置（可选DATA、INACTIVE等，本次实验设为DATA）、freeze道冻结（叠加冻结，本次实验设为NO）等；（4）acquisition--sample interval/record length菜单：设置时间采样间隔、记录长度（时窗）和delay延迟，本次实验sample interval设为0.25ms，record length设为0.25m，delay 设为0；acquisition--filter菜单：滤波器设置，本次实验屏蔽采集滤波器，设为FILTER OUT；acquisition--correlation菜单：相关设置，本次实验屏蔽相关，设为OFF；acquisition--stack option菜单：叠加设置，本次实验设为auto stack，即自动叠加；acquisition--specify channels菜单：选定某些道，屏蔽某些道。

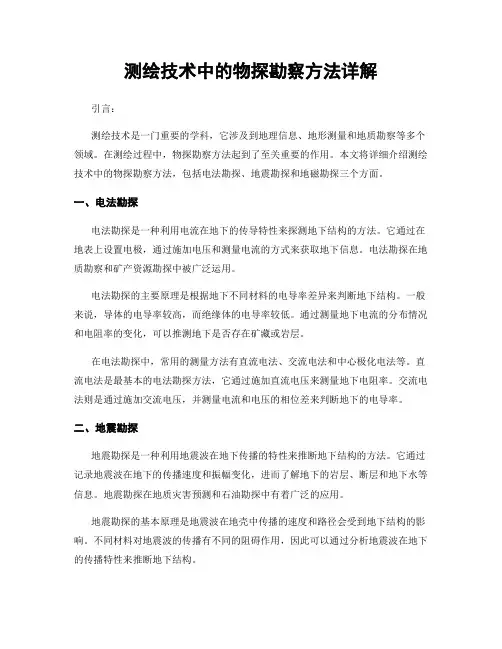

测绘技术中的物探勘察方法详解引言：测绘技术是一门重要的学科，它涉及到地理信息、地形测量和地质勘察等多个领域。

在测绘过程中，物探勘察方法起到了至关重要的作用。

本文将详细介绍测绘技术中的物探勘察方法，包括电法勘探、地震勘探和地磁勘探三个方面。

一、电法勘探电法勘探是一种利用电流在地下的传导特性来探测地下结构的方法。

它通过在地表上设置电极，通过施加电压和测量电流的方式来获取地下信息。

电法勘探在地质勘察和矿产资源勘探中被广泛运用。

电法勘探的主要原理是根据地下不同材料的电导率差异来判断地下结构。

一般来说，导体的电导率较高，而绝缘体的电导率较低。

通过测量地下电流的分布情况和电阻率的变化，可以推测地下是否存在矿藏或岩层。

在电法勘探中，常用的测量方法有直流电法、交流电法和中心极化电法等。

直流电法是最基本的电法勘探方法，它通过施加直流电压来测量地下电阻率。

交流电法则是通过施加交流电压，并测量电流和电压的相位差来判断地下的电导率。

二、地震勘探地震勘探是一种利用地震波在地下传播的特性来推断地下结构的方法。

它通过记录地震波在地下的传播速度和振幅变化，进而了解地下的岩层、断层和地下水等信息。

地震勘探在地质灾害预测和石油勘探中有着广泛的应用。

地震勘探的基本原理是地震波在地壳中传播的速度和路径会受到地下结构的影响。

不同材料对地震波的传播有不同的阻碍作用，因此可以通过分析地震波在地下的传播特性来推断地下结构。

地震勘探中的主要方法包括折射波法和反射波法。

折射波法是利用地震波在不同岩层间的折射现象来判断地下结构。

反射波法则是通过记录地震波在地下岩层反射的情况来分析地下结构。

三、地磁勘探地磁勘探是一种利用地球磁场的变化来获取地下信息的方法。

地球磁场在地下的分布情况受到地下结构的影响，因此可以通过测量地磁场的变化来推断地下的磁性物质和矿产资源。

地磁勘探在矿产勘探和环境地质中有重要应用。

地磁勘探的基本原理是地球磁场在地下不同材料中的磁导率差异会引起地磁场的变化。
