地震勘探野外工作-观测系统

第三章地震资料采集方法与技术一．野外工作概述1.陆地石工基本情况介绍试验工作内容：①干扰波调查，了解工区内干扰波类型与特性。

②地震地质条件调查，了解低速带的特点、潜水面的位置、地震界面的存在与否、地震界面的质量如何（是否存在地震标志层）、速度剖面特点等。

③选择激发地震波的最佳条件，如激发岩性、激发药量、激发方式等。

④选择接收和记录地震波的最佳条件，包括最合适的观测系统、组合形式和仪器因素的选择等。

生产工作过程：地震队的组成（1）地震测量：把设计中的测线布置到工作地区，在地面上定出各激发点和接收排列上各检波点的位置（2）地震波的激发陆上地震勘探的震源类型：炸药震源和可控震源。

激发方式：炸药震源的井中激发、土坑等。

激发井深：潜水面以下1-3m，（6-7m）。

（3）地震波的接收实现方式：检波器、排列和地震仪器2.调查干扰波的方法（1）小排列（最常用）3-5m道距、连续观测目的：连续记录、追踪各种规则干扰波，分析研究干扰波的类型和分布规律。

从地震记录中可以得到干扰波的视周期和视速度等基本特征参数（2）直角排列适用于不知道干扰波传播方向的情况Δt1和Δt2的合矢量的方向近似于干扰波的传播方向（3）三分量检波器观测法（4）环境噪声调查信噪比：有效波的振幅/干扰波的振幅（规则）信号的能量/噪声的能量3.各种干扰波的类型和特点（1）规则干扰指具有一定主频和一定视速度的干扰波，如面波、声波、浅层折射波、侧面波等。

面波（地滚波）：在地震勘探中也称为地滚波，存在于地表附近，振幅随深度增加呈指数衰减。

其主要特点：①低频：几Hz～20Hz；②频散(Dispersion)：速度随频率而变化；③低速：100m/s ～1000m/s，通常为200m/s～500m/s；④质点的振动轨迹为逆时针方向的椭圆。

面波时距曲线是直线，记录呈现“扫帚状”，面波能量的强弱与激发岩性、激发深度以及表层地震地质条件有关。

（能量较强）声波：速度为340m/s左右，比较稳定，频率较高，延续时间较短，呈窄带出现。

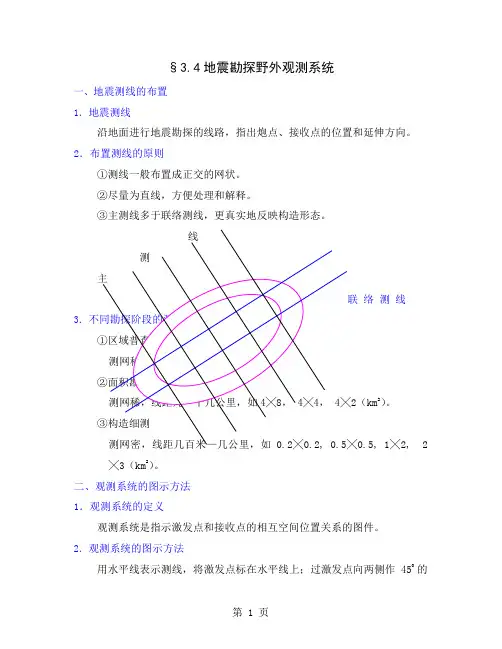

§3.4地震勘探野外观测系统一、地震测线的布置1．地震测线沿地面进行地震勘探的线路，指出炮点、接收点的位置和延伸方向。

2．布置测线的原则①测线一般布置成正交的网状。

②尽量为直线，方便处理和解释。

③主测线多于联络测线，更真实地反映构造形态。

络测线3．2（km2）。

0.5, 1╳2, 2╳3（km2）。

二、观测系统的图示方法1．观测系统的定义观测系统是指示激发点和接收点的相互空间位置关系的图件。

2．观测系统的图示方法用水平线表示测线，将激发点标在水平线上；过激发点向两侧作450的斜线；将接收点投影到过其激发点的450斜线上。

共炮点线共接收点线共反射点线共炮检距线斜线斜线垂线(覆盖次数) 水平线12345678910测线三、反射波法观测系统的基本类型1．简单连续观测系统例子：单边激发，单边接收，一次覆盖，偏移距为O。

12345测线P90图6.3-29b2．间隔连续观测系统例子：单边激发，单边接收，一次覆盖，偏移距不为0。

1234 5 测线P90图6.3-29d3．多次覆盖观测系统（1）定义地下界面被观测的次数多于一次，例如二次覆盖，三次覆盖，……。

（2）多次覆盖原理示意图M不经济，效率低。

（3）抽共反射点道集实现多次覆盖例如:单边激发，仪器有24道，每激发一次，炮点和排列一起向前移动2个道间距，即可形成6次覆盖。

O 1 O 2 O 3 O 4 O 5 1 O 6 O 7 O 8 O 9 O 10 O 11 O 12 O 131 3 5 7 9 11 13 15 17 19 21 23 24 P91图6.3-23抽共反射点道集——生产中放一炮多道接收，并按一定的规律布置排列，等室内处理时，将能收到同一个点的反射波的道从不同的炮中抽出来，按炮检距大小排列起来，叫做抽共反射点道集。

（4）6次覆盖，24道接收的共反射点道集表P92表6.3—1nNSx d 2=∆=υ P90、P91的N 与n 互换 。

波的吸收：地震波在地下传播过程中会受到大地滤波作用，即吸收作用，并发生能量衰减频散现象：波速随频率或波长而变化，这种现象叫频散球面扩散：地震球面波在介质中传播时，其振幅随传播距离的增大成反比衰减现象称为球面扩散波阻抗：地层密度与波在该层传播速度的乘积规则干扰：有一定主频和一定视速度的干扰波视速度：不是沿着波的传播方向而是沿着别的方向来确定的波速为视速度动校正：在水平界面情况下，从观测到的反射波旅行时中减去正常时差，得到的相当于X/2处的t0时间，这一过程叫做正常时差校正或动校正。

均方根速度：把水平层状介质情况下的反射波视距曲线近似地看成双曲线，求出的速度就是这一水平层状介质的均方根速度振动图：记录介质中某点不同时刻振动情况的图件观测系统：地震波的激发点与接收点的相互位置关系转换波：当一入射波入射到反射界面时,会产生与其类型相同的反射波或透射波,也会产生与其类型不同的称为转换波.低速带：在地表附近一定深度的范围内，地震波的传播速度往往要比其下面地层的波速低得多，该深度范围的地层称为低速带费马原理：波在各种介质中的传播路径满足所用时间为最短的条件。

直达波：在均匀地层中，由震源直接传播到观测点的地震波称为直达波。

倾角时差：当界面倾斜时，炮检距相同，但相邻反射点传播时间不同而产生的角度差由激发点两侧对称位置观测到的来自同一界面的反射波的时差。

这一时差是由于界面存在倾角引起的。

纵测线：激发点和观测点在同一条直线上的测线平均速度：地震波垂直穿过该界面以上各层的总厚度和总时间之比。

波剖面：把某一时刻各点震动的位移画在同一个图上所形成的的图件水平叠加：将不同接收点收到的来自地下同一反射点的不同激发点的信号,经动校正后叠加起来,这种方法可以提高信噪比,改善地震记录的质量,特别是压制一种规则干扰波效果最好有效波：那些可用解决地质问题的波非纵测线：激发点和接收点不在一条直线上的测线水平分辨率：指沿水平方向能分辨多大的地质体,其值为根号下0.5λh.地震构造图：以等直线（等深度线或等时间线）以及一些符号（断层超覆，尖灭），表示某一地震反射层面在地下的起伏形状，从而就表明了其对应的地质界面的构造形态。

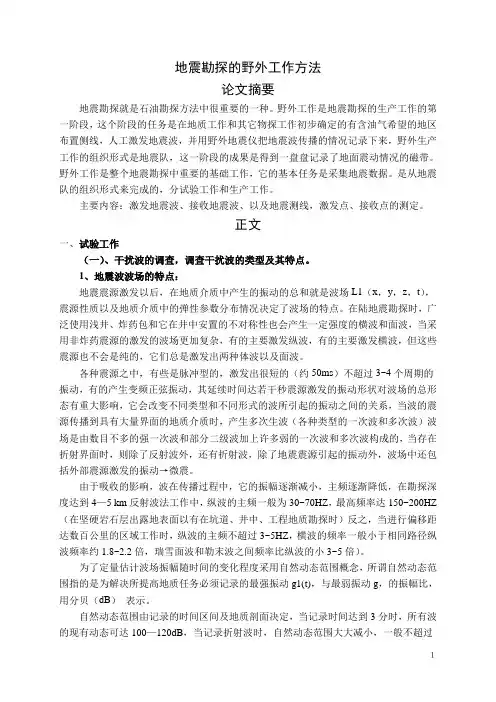

地震勘探的野外工作方法论文摘要地震勘探就是石油勘探方法中很重要的一种。

野外工作是地震勘探的生产工作的第一阶段，这个阶段的任务是在地质工作和其它物探工作初步确定的有含油气希望的地区布置侧线，人工激发地震波，并用野外地震仪把地震波传播的情况记录下来，野外生产工作的组织形式是地震队，这一阶段的成果是得到一盘盘记录了地面震动情况的磁带。

野外工作是整个地震勘探中重要的基础工作，它的基本任务是采集地震数据。

是从地震队的组织形式来完成的，分试验工作和生产工作。

主要内容：激发地震波、接收地震波、以及地震测线，激发点、接收点的测定。

正文一、试验工作（一）、干扰波的调查，调查干扰波的类型及其特点。

1、地震波波场的特点：地震震源激发以后，在地质介质中产生的振动的总和就是波场L1（x，y，z，t），震源性质以及地质介质中的弹性参数分布情况决定了波场的特点。

在陆地震勘探时，广泛使用浅井、炸药包和它在井中安置的不对称性也会产生一定强度的横波和面波，当采用非炸药震源的激发的波场更加复杂，有的主要激发纵波，有的主要激发横波，但这些震源也不会是纯的，它们总是激发出两种体波以及面波。

各种震源之中，有些是脉冲型的，激发出很短的（约50ms）不超过3~4个周期的振动，有的产生变频正弦振动，其延续时间达若干秒震源激发的振动形状对波场的总形态有重大影响，它会改变不同类型和不同形式的波所引起的振动之间的关系，当波的震源传播到具有大量界面的地质介质时，产生多次生波（各种类型的一次波和多次波）波场是由数目不多的强一次波和部分二级波加上许多弱的一次波和多次波构成的，当存在折射界面时，则除了反射波外，还有折射波，除了地震震源引起的振动外，波场中还包括外部震源激发的振动→微震。

由于吸收的影响，波在传播过程中，它的振幅逐渐减小，主频逐渐降低，在勘探深度达到4—5 km反射波法工作中，纵波的主频一般为30~70HZ，最高频率达150~200HZ （在坚硬岩石层出露地表面以有在坑道、井中、工程地质勘探时）反之，当进行偏移距达数百公里的区域工作时，纵波的主频不超过3~5HZ，横波的频率一般小于相同路径纵波频率约1.8~2.2倍，瑞雪面波和勒末波之间频率比纵波的小3~5倍）。

论地震勘探的野外工作论文提要随着地震勘探的深入和技术发展，地震地质条件复杂地区的地震勘探项目越来越多，由于地表及地下地质条件复杂、激发及接收条件差、表层吸收、新生界强反射界面的屏蔽以及野外施工过程中人为干扰和工业干扰，原始记录存在各种强噪声干扰，有效反射波能量被强能量的各种干扰波湮没，记录信噪比很低。

但勘探目标要求越来越精细，对于构造复杂和埋深较大的低幅度构造要求精确解释。

解决复杂的地质任务需要高精度的地震数据。

所以地震勘探野外数据的采集工作显的尤为重要。

野外工作是整个地震勘探中重要的基础工作。

它的基本任务是采集地震数据。

本文主要介绍地震勘探野外工作中的一些基本概念。

包括野外工作的方法、地震测线的布置、观测系统及其图示方法、地震波的激发、地震波的接收、低速带的测定等。

正文一、野外工作方法野外工作是以地震队的组织形式来完成的。

野外工作分为试验工作和生产工作。

主要内容是激发地震波，接收地震波。

以及地震测线、激发点、接收点的测定和一系列后勤保障等具体工作。

(一) 试验工作1.试验内容具体的试验内容根据地质任务、工区的地质构造特点、干扰波情况、地震地质条件以及以往的勘探程度来拟定。

2试验项目(1) 干扰波调查，包括工区内干扰波类型、特性。

(2) 地震地质条件的了解，如：低速带的特点、潜水面的位置、地震界面的存在与否、地震界面的质量如何（是否存在地震标准层），速度剖面特点等等。

(3) 选择激发地震波的最佳条件。

如激发岩性、激发药量、激发方式等等。

图1-1 野外小队施工(4) 选择接收和记录地震波的最佳条件。

最合适的观测系统，组合形式和仪器因素的选择等。

(二) 生产工作生产工作的基本内容有地震测量、地震波的激发、地震波的接收。

(三) 干扰波调查的方法干扰波调查是试验工作的重要内容，野外工作中采取的许多技术、措施，主要是为了压制干扰波，加强有效波，提高地震记录的质量。

在干扰波严重的地区，应当进行关于干扰波调查的试验工作，其中用来记录干扰波的观测系统有小排列、直角排列、方位观测、用三分量检波器进行观测。

野外地震队采集基础知识及工作流程野外采集是一个系统工程，其中的每一个环节都互相影响互相制约，都对最终采集质量有着不同影响。

为了更好地执行海外地震采集任务，有必要对一些基本的地球物理勘探知识和野外工作流程做一个系统的了解。

本文将针对野外地震采集工程，对一些基本的基础知识和野外采集工作流程做一个系统的介绍1野外采集基础知识系统的掌握野外地震采集的一些必要的基础知识是顺利执行野外地震勘探的基础，不管你处在什么岗位上，要想在野外大显身手，都必须具备必要的理论知识。

下面将从基本概念、观测系统、地震波激发、接收以及野外采集常用软件几个方面概要的介绍一下野外采集的一些基础知识。

1.1基本物探知识1.1.1几个重要的基本概念1.1.1.1 地震波（Seismic Wave）地震波是一种在介质中从一点到另一点传播的弹性扰动。

地震波有几种类型，包括：●两种体波：纵波和横波●面波：瑞利波（地滚波）、斯通莱波、勒夫波、管波1.1.1.2 炮点（Source Point）炮点是指激发地震波能量的位置，激发源可能是炸药、气枪、重锤、可控震源等。

如果采用震源组合，炮点通常指组合中心。

1.1.1.3 炮点距（Source Interval）炮点距指相邻炮点间的距离。

1.1.1.4 炮点线（Source Line）炮点线指炮点沿之布设的一条线，炮点通常等间距布设。

1.1.1.5 炮线距（Source Line Interval）在三维勘探中，相邻炮线间的距离称为炮线距，通常沿垂直于炮线的方向测量该距离。

1.1.1.6 接收点（Receiver Station）接收点指检波器的组合中心位置1.1.1.7 道间距（Receiver Interval）道间距也就是既接收点距，指相邻接收点间的距离。

1.1.1.8 接收线（Receiver Line）接收线指接收点沿之布设的一条线。

1.1.1.9 接收线距（Receiver Line Interval）在三维勘探中，相邻接收线间的距离称为接收线距，通常沿垂直于接收线的方向测量该距离。

地震观测系统名词解释
地震观测系统是由一系列的设备组成的，用于记录和监测地震地球物理活动的系统。

它可以提供有价值的记录和信息，可以帮助预测或预警未来的地震事件。

1. 台站：是指安装有地震仪器的一组设备，用于记录和监控地震地球物理活动的地点。

2. 地震仪器：是指用于记录和监测的专用测震设备。

3. 传输系统：是指用来收集和传送台站数据的设备和软件。

4. 计算机处理系统：是指用于分析台站数据的计算机系统。

5. 存储系统：是指用于存储台站数据的系统。

6. 屏显系统：是指用于显示台站数据的系统。

7. 报警系统：是指当台站数据达到设定的门限值时，用于发出报警的系统。

- 1 -。
