八年级科学上册第4第一节电路图教案浙教版

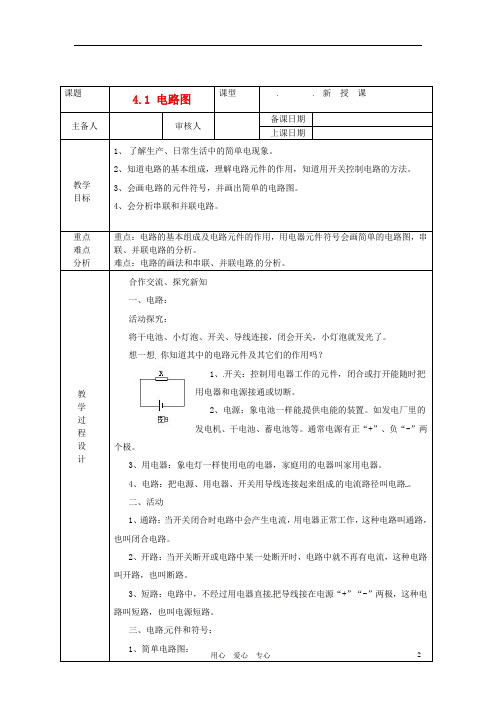

课题4.1 电路图课型新授课主备人审核人备课日期上课日期教学目标1、了解生产、日常生活中的简单电现象。

2、知道电路的基本组成，理解电路元件的作用，知道用开关控制电路的方法。

3、会画电路的元件符号，并画出简单的电路图。

4、会分析串联和并联电路。

重点难点分析重点：电路的基本组成及电路元件的作用，用电器元件符号会画简单的电路图，串联、并联电路的分析。

难点：电路的画法和串联、并联电路的分析。

教学过程设计合作交流、探究新知一、电路：活动探究：将干电池、小灯泡、开关、导线连接，闭会开关，小灯泡就发光了。

想一想你知道其中的电路元件及其它们的作用吗？1、开关：控制用电器工作的元件，闭合或打开能随时把用电器和电源接通或切断。

2、电源：象电池一样能提供电能的装置。

如发电厂里的发电机、干电池、蓄电池等。

通常电源有正“+”、负“-”两个极。

3、用电器：象电灯一样使用电的电器，家庭用的电器叫家用电器。

4、电路：把电源、用电器、开关用导线连接起来组成的电流路径叫电路。

二、活动1、通路：当开关闭合时电路中会产生电流，用电器正常工作，这种电路叫通路，也叫闭合电路。

2、开路：当开关断开或电路中某一处断开时，电路中就不再有电流，这种电路叫开路，也叫断路。

3、短路：电路中，不经过用电器直接把导线接在电源“+”“-”两极，这种电路叫短路，也叫电源短路。

三、电路元件和符号：1、简单电路图：用心爱心专心 2用心 爱心 专心 2教学过程设计课堂小结 1、电路是由电源、用电器、开关、导线等电路元件组成的电流路径；电路元件由电路元件的符号来表示。

2、用电路元件的符号表示的电路叫电路图。

3、电路连接中常出现三种电路，即通路、短路和断路。

4、电路有两种基本的连接方式；串联电路和并联电路。

练习与作业作业： 作业本B 本P36-37 板书设计 一、电路 四、课堂小结 二、活动 五、作业：作业本三、电路元件和符号教学后记第一次接触电路图，所以学生们都很新鲜，在画电路图中，很多方面不规范。

八年级科学上册《第一节电路图》教案浙教版一、教学目标：1、认知目标（1）知道电路的基本组成，能说出各组成部分的作用.（2）能判断电路的三种状态：通路、开路、短路.（3）会画电路符号，能用电路符号画出一个简单电路图.2、能力目标（1）培养学生的动手操作能力.（2）培养学生观察实验和分析解决问题的能力.3、情感目标（1）激发学生热爱科学、勇于探究的精神.（2）培养学生严谨的科学态度和与人合作的精神.二、教学重难点：重点：电路的组成、状态和连接、实物图转换为电路图.难点：短路的概念及规范正确地画出电路图.三、教学方法：实验探究，小组合作.四、教具准备：多媒体课件、电路演示板、各种类型电池、自制短路演示板.五、学具准备：干电池1节、开关1个、小灯泡1个、小电动机、导线若干、课堂探究单.六、教学过程：案件链接：20__年6月10日，广东汕头发生一起特大火灾.造成31人死亡、28人受伤，损失惨重.外界盛传这起火灾是人为故意纵火引起的.国家安监部门经反复勘查分析，发现真正元凶却是—电！！！19世纪30年代，英国著名物理学家法拉第发明了世界上第一台发电机，从此，世界迈进了一个新的时代——电气时代.电灯以及其他各类用电器的使用，极大便利了我们的生活.可以说电是我们的好朋友.那电怎么会变成纵火元凶了呢？让我们一起进行一次电路探秘之旅吧，在这里你会得到答案！第四章电路探秘第一节电路图出示：黑盒子提问：大家看到小灯泡在发光.说明它在工作.生活中象灯泡一样利用电能来工作的装置叫用电器.提问：这是一个能控制灯泡发光的黑盒子.小灯泡为什么能交替亮暗呢？黑盒子里面到底有什么？你有什么假设？什么证据可证明你的假设？请大家根据生活经验，进行合理猜想，并完成探究卡第一题.讲述：很多同学猜想里面有电池、电线、开关等.这些装置分别有什么作用呢？链接：各种电池能提供电能.还有一类也有个功能——发电机.它们称电源.导线的功能是输送电能.开关有两个状态，断开和闭合，并和生活用语相区别.讲述：同学们的分析很有道理，说明平时对生活细节都非常关注.那猜想是不是正确呢，我们一起来看一下.果然是这些装置.电源、用电器和开关用导线连接起来，闭合开关，就形成了电流.该怎么命名这条途径呢？火车走铁路，汽车爬公路、轮船行水路，那电呢？电路:把电源、用电器、开关用导线连接起来组成的电流路径.一个正确的电路，无论多么复杂，也无论多么简单，都是由这四部分组成的，缺少其中的任一部分，电路都不会处于正常工作的状态.动手做：请同学们利用给你的器材连接一个类似的可调控的电路.关注：电路中各装置等都可以千变万化，但组成结构不变.创设情境二——刚上课时，我们链接了汕头“6·10”特别重大火灾事故案件.据幸存者说，当时宾馆里电灯突然熄灭了，不久从金陵包厢开始，火势不断蔓延……火灾在电灯熄灭后不久发生，让人们不禁猜想，是不是因为电路断开而产生很大能量所致呢？我们有必要再进一步进行探究.探究二：你能有几种方法使这只灯泡熄灭？边利用演示板边分析演示：开关闭合，灯亮分析：此时说明有电流从电源正极出来通过开关、灯泡回到电源负极.像这样电流走过的路径就是电路.此时电路是接通的，称为通路，又叫闭合电路.有电流通过电路.最简单的熄灭方法大家都是知道的，打开开关就可以了.你有更多方法吗？你有更多方法吗？方法：开关打开，接头松脱，接触不良，用电器坏了（灯丝断了），导线断了等等交流与评价:你觉得上述方法中哪些方法属于同一类型？哪些方法可能会带来破坏甚至很大的危害？分析：电路不通，某处断开，即为断路（开路）.无电流教师：有人在接电路时，忘记了接用电器，或者是灯泡两端碰线.将会发生什么现象？教师实验：把一根导线直接接在电源两极，看到什么现象？（灯不亮了），灯不亮了是不是开路现象？（不是）用手接触导线，有什么感觉？（导线发热）再把导线移走，看到什么现象？（灯又亮了）.归纳板书：短路：电流没有过用电器，直接与电源构成通路.演示：自制短路实验.（着火）强调：短路后电流直接从电源正极回到负极，导体发热耗电量很大可能损坏电源，还可能引起火灾，所以连接电路时必须防止电源短路.用电安全很重要，电源短路大家后千万不要轻易尝试.说明：这种情况具有隐蔽性，经常会发生，必须小心.6.10特大火灾就是因为二层南区金陵包厢顶端发生电源短路造成的.创设情境三——案件分析：火灾后的宾馆大厦重新修理，需要重新安装电路系统.电工设计了一张大厦的电路图纸来施工（左下图显示了其中某一部分）. 你知道这是什么图吗？画这样的图有什么好处？1、电路图：用元件符号表示电路连接的图优点：简单、通用.实物图虽然比较直观，但画起来太复杂、有些复杂的电路图根本无法表示.介绍：元件符号学生活动：记忆2分钟学生活动：画出常见的元件符号和桌子上的电路图.投影：学生所画的电路图并相互评价一般从电源正极开始画顺序与实物图相同；元件位置安排要适当，分布要均匀，元件不要画在拐角处.电路图画成矩形，有棱有角，导线横平竖直使图形美观.归纳：画好电路图应注意的事项(1)完整地反映电路的组成，即要把电源、用电器、导线和开关都画在电路之中，不能遗漏某一电路器件.(2)规范地使用器件符号.(3)合理地安排器件符号的位置，应尽可能使器件均匀地分布在电路中，画成的电路图应清楚美观.(4)平直地描绘连接导线，通常用横平、竖直的线段代表连接导线，转弯处一般取直角，使电路图画得简洁、工整.记忆：分布均匀，安排适当.横平竖直，棱角分明同学们已经使一个灯泡发光了，也会画电路图了，接下来可不可以使两个灯泡在同一电路中同时发光、同时熄灭？边展示实物边解释：象__小组这样将用电器小灯泡逐个顺次连接起来的电路叫串联电路. （师：展示相应电路图（投影）纠错（投影）正确的电路图.师：还有没有其他连接方法？（实物投影）师介绍：一个灯泡发光后，在灯泡两端引出两条导线连上另一只灯泡，闭合开关后，两灯泡同时发光；打开开关后，两灯泡同时熄灭.符合探究要求.师小结：边展示实物边解释：象____小组这样将用电器（小灯泡）并列地连接起来组成的电路叫并联电路.（师：展示相应电路图（投影）纠错（投影）正确的电路图.师小结：（投影）串联电路：电流只有一条路径并联用电器的连接点叫分支点.从电源两极到两个分支点的那部分电路叫干路，两个分支点之间的电路叫支路.并联电路：一条干路两条或两条以上支路四人小组交流分支点、干路、支路，并在书P131图4-11中找出来.师问：你家里的用电器是串联还是并联？（机动）小结（投影）通过一节课的探索，你学到了哪些知识？还有什么问题要进一步探索？总结交流：1、这堂课我学习了……2、这堂课我学会了……3、开始时我认为……，现在我认为……4、我还想研究……课外作业：综合应用：探究电筒的结构并画出电路图观察手电筒的内部结构，说出手电筒电路各部分的名称？你能画出手电筒的电路图吗？手电筒的金属外壳和尾部的弹簧起着的作用，外壳上的按钮起着的作用，干电池是，小灯泡是 .投影：小结提示语提醒：请您节约用电！安全用电！让我们一起来探究！姓名合作者姓名探究一：黑盒子里面有什么？你的猜想是探究二：你能有几种方法使这只灯泡熄灭？方法1：______________________________________；方法2：______________________________________；方法3：______________________________________；方法4：______________________________________；……探究三：怎么画电路图？1、完成下表3、让两个小灯泡同时发光.方式不限，但要根据所接电路画出相应电路图。

4.1《电路图》（第二课时）一、教材分析1、教学内容的地位和特点《电路图》为初中电学首节知识，与小学的电学相比深度和难度大大提高，从心理角度分析，如果这里孩子们没有喜欢上电学知识，没有学习电学知识的愿望，那么可能孩子将一辈子学不好电学知识。

另外从知识的角度《电路图》作为电学的起始内容，是整章《电路探秘》知识的基础，更是学习八下的《电和磁》、九上的《电功和电功率》《电热器》等知识的基石。

本节两个课时的内容中主要涵盖了电路的四大元件及其作用、电路是三种状况、两种连接方式和学会看电路图、画电路图等知识与技能。

我设计的是本节的第一课时，包含电路的四大元件及其作用、电路是三种状况、两种连接方式三个部分。

2、教学目标：（1）、知识与技能：①知道组成电路的四大元件，并理解每个元件的基本作用。

②知道并能判断电路的三种基本状态：通路、断路（开路）和短路。

③认识串联、并联两种电路连接方式。

④初步学会动手连接单个用电器的简单电路与两个用电器串联和并联的电路。

⑤能初步分析电路故障电灯不亮的原因。

（2）、过程与方法①引导学生在教师设计的挑战中不断获取新课知识。

②采用学生独立动手组内竞争、组内协作和组间交流等多种学习形式。

③教师运用引导学生思考、探究和自我总结，让学生不断进行自主知识构建。

（3）、情感、态度和价值观：①了解生产、生活中的电现象，感受电对现代人类的重要作用，形成节约用电意识。

②通过感受电源短路现象，知道短路的危害，提高安全用电的意识。

3、教学重难点（1）教学重点①理解组成电路的四大元件的基本作用。

②知道电路状况中的短路和断路以及电路连接方式：串联和并联。

（2）教学难点①能初步分析电路故障：电灯不亮、用电器不工作的原因。

②会用串联和并联的两种连接方式使两盏电灯亮起来。

二、学情分析（1）学生的知识储备在小学科学中已初步感知了串联和并联的电路，对串并联电路有点印象。

不过，除部分参加电子百拼的同学外，大多数同学的印象还是非常模糊的。

第四章第1节电路图
认知目标：①知道电路的基本组成，能说出各组成部分的作用。

②能判断电路的三种状态：通路、开路、短路。

③会画电路符号，能用电路符号画出一个简单电路图。

能力目标:①培养学生动手的能力
②培养学生观察实验和分析解决问题的能力
情感目标：通过电源短路现象，知道短路的危害，提高安全用电意识
重点：①电路的组成、状态和连接
②实物图转换为电路图
难点：①电源短路的概念
②规范正确地画出电路图
教学准备：四人一组，电池，电池盒，小灯泡二个，开关一个，导线若干，任务单,自制课件。

第三节电路图[课前预习]1电路图的元件有哪些，你能用符号表示它们吗？2.你知道什么是电路图吗，尝试作出P117的电路图。

[教学目标]1、了解生产、生活中的电现象。

2、知道电路的基本组成，并理解每个元件的基本作用。

3、会画电路符号，能用电路符号画出一个简单的电路图。

4、知道用开关控制电路的方法。

5、进一步学习科学探究一般方法。

特别对学生进行猜想和设计的训练。

[教学重难点]重点：1、电路的基本组成、状态和连接。

2、实物图转换为电路图。

难点：1、短路的概念及规范正确地画出电路图。

2、会连接简单的串联电路和并联电路。

3、会画简单的串、并联电路图。

[教学安排]2课时[教具]学生器材：每组电池三节，小灯泡二个，电键一个，导线若干[教学过程]一、新课导入城市夜景欣赏：俗话说“江南美景”，而江南城市夜景更是光彩夺目，哪位同学知道这些美丽的夜景都离不开什么的衬托？生：灯光，电教师设问：你可知道这些灯光是如何产生的？生：电路引入：今天就让我们进行一次电路探秘吧。

二、新课教学1、电路的组成探究一：怎样才能使电灯发光呢？——每个小组桌上都放着电池三节，小灯泡二个，电键一个，导线若干。

设问：同学们想不想自己动手来研究呢?器材已经放在你们桌上了, 利用桌上的器材让一盏灯亮起来，比一比，哪几个小组更棒？学生探究：四人一组，干电池和小灯泡，导线，开关。

师：（学生基本完成后）已完成任务的小组请举手。

生讨论：电源、开关、用电器、导线。

（选择一个小组上台）师：你们组认为各元件的作用是什么?...生归纳：电源：能够持续向用电器提供电能的装置（实物展示）。

如电池，发电机用电器：利用电能工作的装置。

在用电器工作时，将电能转化成其他形式的能。

开关：控制用电器工作。

导线：把上述器件连接起来。

师：有没有小组能给电路下个定义？生：把电源、用电器、开关用导线连接起来组成的电流的路径叫做电路。

拓展：从能量的角度看，在电路中，电源的作用是提供持续电能的；用电器的作用是消耗电能；导线的作用是输送电能；开关的作用是控制电能有无的。

电路图说课稿一、教材分析《电路图》是浙教版科学第三册第四章第一节的内容，是整章《电路探秘》知识的基础。

学生只有完成对基本电路的构建，才能从电流，电阻，电压这三个物理量进一步研究电路。

并找出这三个物理量之间的相互关系——欧姆定律。

本节主要是让学生对电路有一个基本的概念。

内容主要分为电路和电路图两部分。

重在突出实践性和应用性，体现科学研究的过程与方法。

如简单电路的构建，开关的作用，电路的连接，电池的短路，画电路图，电筒的电路图等都充分体现的新课程的教学理念。

所以在教学中让学生多感受，多体验是教学的关键。

二、学情分析本节内容是整章《电路探秘》的开始，电路对八年级学生是第一次接触，相对比较陌生。

但是生活生产科技中到处都与电有关，学生还是有一定的生活积累，所以在教学中力图从生活出发，尽量做到生活化和实践性，让学生从实验室最简单的电路元件开始体会电路。

初中学生的求知欲强又好表现，根据这一特点，教学中设计了较多的探究活动，让学生自己动手，充分调动学生的积极性，让学生在动手的过程中发现问题，从而解决问题。

三、教学目标根据《新课程标准》的要求，结合科学学科教学目的，根据教材内容及学生的实际，我确定本节课的教学目标为：1、知识与技能:让学生了解生产、生活中的电；让学生从实验中理解电路的概念和开关在电路中的作用；知道电路元件的符号；会画简单的电路图。

2、过程与方法经历简单电路的连接，发现问题并解决问题；尝试用符号表示电路中的元件，设计并绘制简单的电路图。

3、情感、态度与价值观通过对生活、生产、科技中电的了解，让学生认识到电的广泛性。

体会物理源于生活，用于生活。

通过探究式的教学活动设计，激发学生的求知欲，使学生经历基本的科学探究过程，在学习中发现问题，思考问题，解决问题，从中体味成功的快乐，培养学生终身探索的兴趣。

四、教学重点和难点重点：1、认识电路，理解各电路元件的作用2、会画电路图难点：在没有老师指引的情况下，学生尝试连接电路，自行分析电路故障并解决问题；会画简单的串、并联电路图。

第一节电路图一.教材分析及学情分析1.教材分析：教材主要讲述了电路的组成，电路元件的符号及电路图的基本画法，本节课在整章内容中起到主导作用，使学生掌握电路图的正确画法的技能。

2.学情分析：由于初中学生的直观形象思维较强，而抽象理解能力较弱，因此，可通过实验和讨论的方法加以引导，使学生能正确理解串并联电路的概念及掌握电路图的正确画法。

二.教学目标1.知识与能力：能了解电路的概念，能说出电路有哪几部分组成，会根据实物画出电路元件及电路图。

2.过程与方法：通过实验的观察，实物的展示及问题的讨论，使学生更加直观，形象地掌握电路图的正确画法，提高学生的感性认识。

3.情感，态度及价值观：提高学生的动手能力及观察能力，培养学生一丝不苟的严谨的学习态度及实事求是的科学精神，使学生养成节约用电，安全用电的良好习惯，培养科学是美的教育观点。

三.教学重点及难点重点：1.电路的组成2.画电路元件符号及电路图难点：画电路元件符号及电路图四.教学方法1.教法选择：通过实物展示，实验观察，问题讨论，获得新知的研究性学习方法来提高学生学习的积极性；采用分层教学，使不同层次的学生的学习能力得以提高。

2.学法指导：遵循以“教师为主导，学生为主体”的原则，激发学生学习的兴趣。

3.采用多媒体教学，使学生更加形象，直观地掌握电路图的正确画法。

五.教学准备导线，电池，电池组，灯泡，开关，手电筒，电池表，多媒体六.教学课时1课时七.教学过程教学环节教师活动学生活动主要设计意图引入新课多媒体展示：秦山核电站实物展示：手电筒，电子表设问：大家有没有想过家里的电灯，工厂里的机器用电，手电筒，电子表的电从哪里来的？怎么样才能使电灯发光呢？带这些问题，我们一起来学习本节课的内容学生表情激动开始思考回答问题（核电站电池）设疑激趣，引起学生的注意讲授新课板书：第1节电路图活动一：请两位学生将干电池，小灯泡，开关和导线连接成图4-3所示的电路图（书本学生开始动手操作，其他学生开始仔细观察提高学生的动手操作能力及推理能力P116）（注：在连接电路图时可边连接边提醒学生连接电路的注意点，）连接好之后讲述+板书：电源：像电池一样能提供电能的装置电路的组成：电源，用电器，开关，导线（这里可以用实物展示）设问：怎样才能使小灯泡发光？演示：闭合开关讲述：当开关闭合时，电路中会产生电流，这样的电路叫通路，也叫闭合电路板书：闭合电路设问：那又怎样才能使小灯泡不发光呢？演示：断开开关讲述：当开关断开时，闭合开关断开开关由学生亲身感受，培养学生实事求是的科学态度电路中不再有电流，这样的电路叫断路，板书：断路活动二：用导线将一节1号干电池正负极连接起来（图见书本P116 4-8）选三位学生上来用手触摸导线，叫他们回答有什么感觉？讲述：如果我们不经过用电器，而直接用导线把电源两极连接起来，叫做电源短路。

浙教版科学八上41 电荷与电流一教案一、教学内容本节课选自浙教版科学八年级上册第四章《电》的第一节“电荷与电流”。

详细内容包括：电荷的基本概念，电荷的种类与性质；电流的形成，电流的方向规定；欧姆定律的引入与简单应用。

二、教学目标1. 了解电荷的基本概念，理解电荷的种类及性质。

2. 掌握电流的形成，了解电流方向的规定，理解电流大小与电阻、电压之间的关系。

3. 培养学生运用欧姆定律解决实际问题的能力，激发学生对电学知识的兴趣。

三、教学难点与重点教学难点：电流的形成过程，欧姆定律的应用。

教学重点：电荷的概念，电流的方向规定，欧姆定律的理解。

四、教具与学具准备1. 教具：电荷测试仪，电流表，电压表，电阻箱，电源，导线，灯泡等。

2. 学具：每组一套电荷测试仪，导线，灯泡，电池等。

五、教学过程1. 实践情景引入：通过演示电荷测试仪检测物体带电现象，引导学生思考电荷的概念。

2. 讲解电荷的基本概念，种类及性质，让学生了解电荷的相关知识。

3. 演示电流的形成过程，讲解电流方向的规定，让学生理解电流的概念。

4. 引入欧姆定律，通过实验验证电流、电阻、电压之间的关系，让学生理解并掌握欧姆定律。

5. 例题讲解：选取典型例题，讲解如何运用欧姆定律解决实际问题。

6. 随堂练习：让学生独立完成练习题，巩固所学知识。

六、板书设计1. 电荷与电流电荷：带电体具有的性质电流：电荷的定向移动欧姆定律：电流与电压、电阻的关系2. 电流方向规定：正电荷定向移动的方向为电流方向。

七、作业设计1. 作业题目：（1）简述电荷的概念及种类。

（2）解释电流的形成，并说明电流方向的规定。

电阻R=10Ω，电压U=20V电阻R=20Ω，电压U=10V电阻R=5Ω，电压U=15V2. 答案：八、课后反思及拓展延伸1. 反思：本节课学生对电荷、电流、欧姆定律的理解程度，课堂实验操作是否熟练，学生对练习题的掌握情况。

2. 拓展延伸：引导学生思考电流在实际生活中的应用，如家用电器的工作原理，了解电的重要性。
