八年级新课标初二物理电学练习试题1、如图所示的电路中，正确的是 ( )2、分析右下图所示的实物连接电路，下列说法中正确的是（）A、L1、L2是串联B、L1、L3是串联C、L1、L2 、 L3是串联D、L1、L2 、 L3是并联3、如图所示的电路中，若要使两灯串联，应闭合开关；若要使两灯并联，就要闭合开关________。
4、关于电源短路及其危害，下列说法中正确的是 ( ) A．短路就是连接电路用的导线很短 B．短路没有危害，并且节省导线C．短路就是电路中没有开关 D．短路时，电源会发热而烧坏5、如图所示，下列电路中，开关同时控制电灯和电铃的是（）6、请根据左边实物连接的电路图，画出其电路图。
7、如图(7)所示电路，以下说法正确的是 ( )A．只接通S1灯亮，电铃响 B．只接通S2灯亮，电铃响C．只断开S3灯亮，电铃响 D．只断开S1灯亮，电铃响8、如上右图所示，若要A灯亮，B灯不亮，应将开关闭合，若要B灯亮A灯不亮，应将开关闭合，若S2、S3闭合，S1断开，则A灯，B.灯．9、如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是。
10、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。
11、如上右图所示，按电路图用笔画线作导线，将元件连接起来.12、用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。
要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组13、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路，要求使开关同时控制两盏灯，并在右边画出电路图。
14、根据图11—15(a)的电路图，在图11—15 (b)中画出对应的实物连接图．15、在下左图中，根据实物图，画出相应的电路图．16、根据右上图所示的实物图，画出电路图．17、根据图所示，要求Ll 、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．18、将图11—19中的电路元件按电路图连接成实物图． (要求导线不交叉)19、请把图4-9中的电路元件连成电路图。
实物图转化电路图1．根据实物连接图在虚线框内画出电路图。
2．根据实物图，在虚线框内画出电路图．3．请由实物图画出电路图。
4．请在答题纸的虚线框内，用铅笔直尺画出与如图所示电路相对应的电路图。
5．如图所示在右侧方框内画出对应的电路图6．请根据图所示的实物连接图，在虚线框内画出对应的电路图。
7．如图所示为以实物电路，请画出所对应的电路图。
8．请画出图所示电路的电路图．9．请在虚线框内画出与实物图对应的电路图。
10.请在方框内画出如图所示的实物电路的电路图．11．如图所示，是一位同学设计的电路，请在右边的方框内画出它的电路图。
电路图转化实物图1．根据如图甲所示的电路图，用笔画线表示导线，将图乙中的元件连接起来。
2.按照电路图连接实物图。
3.根据图甲所示的电路图，将图乙中电学元件用笔画线代替导线连接起来(连线不得交叉)。
4．如图是用滑动变阻器改变电流大小的电路图及有关元件示意图，用笔画线代替导线，按电路图连接对应的实物图。
（注：电路电流小于0.6A,为便于检查，导线最好不要交叉）5．根据如图所示的电路图，用笔画线代替导线，连接实物图（要求导线不能交叉）.6．如图，根据电路图连接实物图。
7．按要求完成如图的实物图连接要求：两灯串联，电压表测量L1两端的电压，电流表测量电路总电流8．根据如图甲所示的电路图，用笔画线表示导线，将图乙中的元件连接起来。
9．请按照如图电路，连接实物图.10．根据如图所示电路图，用笔画线代替导线，连接实物图，每盏灯电流约为0.5A．11．请根据甲图所示的电路图，在乙图上用笔画线代替导线完成电路连接。
实物图转化电路图参考答案1.【解析】电流从电源的正极出发经过两个灯泡和开关回到电源的负极。
2.【解析】由图中可知，L1和L2首尾相接，这是个串联电路，只需要把用电器开关串接起来即可。
3.【解析】由实物图可知，电流从电源正极出来，依次通过灯L2、L1、开关，回到电源负极，电流只有一条路径。
初中物理学习材料电路作图题100个一、作图题1.下图中是一次电学实验的实物连接图，请在下面虚线框内画出它的电路图。
2.根据图（a）所示的电路图，把图（b）中的器材连成实物电路。
3.下图是手电筒的结构图，当开关向前推进时，电路接通，灯亮。
请在方框内画出手电筒的电路图。
4. 在下图中，根据要求连接电路图，注意元件位置不能移动，导线不能交叉。
（1）图（a）中灯L1、L2串联，S控制整个电路；（2）图（b）中灯L1、L2并联，且要求每盏灯配一个开关。
5.请根据图中（1）（2）（3）所标出的电流方向，把电池组的符号填入方框内并标出“+”、“-”极。
6.如下图所示电路，画出相应的电路图。
7. 在下边的虚线方框内画出如图（a）所示的实物电路的电路图。
8.（1）把图甲中各电路元件连接成串联电路；（2）把图乙中各电路元件接成并联电路（开关接在干路上）。
（3）把图丙中各电路元件接成串联电路。
9. 请将下图中的元件连接成串联电路。
10.【2008·广西钦州】 某同学学习了“电路”知识后，自行设计安装了如下图所示的门铃，请在方框中画出这个门铃电路的电路图。
11.将下图（a ）所示的电路元件连接成简单电路（用铅笔画线代替导线），并在虚线框内画出这个实物电路的电路图。
12.请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线。
13.请根据如图所示的实物图画出电路图。
14.【2008·甘肃兰州】用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。
（导线不允许交叉）14.请按照图（1）中的电路图将图（2）中的实物连成电路。
16.请画出如下图所示的实物电路的电路图。
17.如图所示，A、B、C、D表示电路的四个接线柱，要使灯L1、L2并联连接在电池组的两极，试用笔画线代替导线把有关接线柱连接起来。
18.【2006·辽宁大连】用笔画线，将图中的器材连成电路。
（要求：两灯并联，开关控制两盏灯）19.如图所示，图（a）是玩具电扇的电路图，请在图（b）中连接它的实物电路。
浙教版八年级科学上册同步练习：4.7电路分析与应用一、选择题（本大题共10小题，共40.0分）1.将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图所示，接通电路后发现L1比L2要亮一些，则下列判断正确的是（）A. L1的电阻比L2的小B. 串联时，L1比L2两端的电压大C. 两灯正常工作时L1发光要亮一些D. 若将两灯并联连接入电路，L2发光暗一些2.小明为LED多功能充电风扇设计控制电路图，电路中有两个控制开关，其中开关S1只控制应急照明LED灯L，开关S2只控制电风扇M。
下列四个电路图中，符合上述要求的是（）。
A. B.C. D.3.下列电路图中，与如图所示的实物图相对应的是（）。
A. B.C. D.4.在如图所示的电路中，开关闭合后，两只灯泡并联的电路是A. B.C. D.5.如图所示，下列电路中，开关同时控制电灯和电铃的是A. B. C. D.6.如图所示的电路中，闭合开关时，下列说法中正确的是（）。
A. 两个灯泡串联B. 电流表测的是总电流C. 电流表测的是L1的电流D. 电流表测的是L2的电流7.学好科学知识,培养保卫和谐家园的本领。
已知某定时炸弹,其引爆装置如下图所示,起爆前定时开关S是闭合的,当设定起爆时间一到,定时开关S会自动断开,为使引爆装置停止工作,下列操作和过程分析正确的是A. 应在图中a处剪断导线，拆除前起爆器上有电流通过B. 应在图中b处剪断导线，拆除前起爆器上有电流通过C. 应在图中a处剪断导线，拆除后起爆器上没有电流通过D. 应在图中b处剪断导线，拆除后起爆器上没有电流通过8.如图所示电路，闭合开关，发现两灯都不亮，用一根导线并接在L1两端，发现L1不亮，L2亮；再把导线并接在L2两端，发现两灯都不亮，则电路中出现的故障是（）A. L1开路B. L1短路C. L2开路D. L2短路9.如图是电冰箱的简化电路图，图中“”是电冰箱压缩机内的电动机，L是电冰箱内的照明灯，下列判断正确的是( )A. S1闭合、S2断开时，照明灯与电动机并联B. S1、S2都闭合时，照明灯与电动机串联C. 打开冰箱门时，S2自动断开，使得照明灯熄灭D. 冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作10.如图所示的电路中，电源电压和灯L的阻值均保持不变，当开关S闭合后，在变阻器的滑片P从中点向下滑动的过程中，下列说法正确的是（）。
4.4 变阻器知识整理知识点1变阻器的应用1．电阻器电阻器是具有一定阻值的元件，也称电阻。
电阻器可以控制电路中电流的大小，符号是：____。
2．变阻器由于实际需要，我们常常要改变电路中的__电流大小__，这时要使用可以改变电阻值的电阻器，即变阻器。
3．变阻器的应用电路中的电流大小的改变可以通过改变__电阻大小__来实现。
(1)音响设备上的调音台，通过改变电阻改变声音的品质。
(2)电视机、收音机、上的音量控制器通过改变流过听筒中的__电流大小__，控制音量。
扩音设备中的音量控制器通过改变流过扬声器中的电流大小，控制音量。
(3)电动汽车通过改变电阻来改变行车速度。
(4)电灯上的调光器通过改变电阻，使通过灯泡的电流变化，调节灯泡的明暗。
知识点2滑动变阻器1．滑动变阻器的构造原理(1)原理：靠改变连入电路的电阻丝的__有效长度__来改变电阻。
(2)作用：调节滑动变阻器可以逐渐改变连入电路中的电阻，从而逐渐改变电路中的电流，有时还起到__保护__电路的作用。
(3)构造：滑动变阻器是由绝缘体瓷筒、线圈、金属棒、滑片、上下接线柱等元件组成。
套在瓷筒上的线圈由漆包合金丝绕成，它的两头分别与两个下接线柱相连，套在金属棒上的滑片可在棒上滑动，并与线圈紧密接触，线圈上能接触滑片的地方，绝缘漆已被刮去。
(如图所示)(4)结构示意图和符号：滑动变阻器的结构示意图如图甲所示，在电路图中的符号如图乙所示。
2．滑动变阻器的使用方法(如图所示)(1)串联在电路中，连接时要接“__一上一下__”两个接线柱。
(2)接通电路前，应将滑片滑到__最大阻值处__。
说明使用滑动变阻器前要了解该变阻器的最大阻值和该变阻器允许通过的最大电流。
3．滑动变阻器“一上一下”的几种接法(1)正确接法：①如图1中甲、乙两种接法均为正确接法，且这两种接法滑动变阻器的有效电阻都是__A、P__之间的电阻。
在这两种接法中，当滑片P向右移动时，滑动变阻器的电阻均变大；当滑片P向左移动时，滑动变阻器的电阻均变小。
八上第四章专题电路连接与故障分析一、选择题（每小题2分，共44分，每小题只有一个正确选项）1.(2018·东莞校级模拟）如图所示的电路中，下列关于灯泡L1、L2、L3连接说法中不正确是·（）A.S1、S2都断开，L1、L3串联B.S1、S2都闭合，L2、L3并联C.S2断开，S1、闭合，L1、L3串联D.S2断开，S 1闭合，只有L3能发光2.为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必须将两只手同时分别按住左、右开关，切纸机才能正常工作。
下列电路设计符合要求的是···( )3.在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转。
经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（）A.灯泡L2短路B.灯泡L2断路C.灯泡L1断路D.两个灯泡都断路4.李明同学用有3V和15V两个量程的电压表测电压时，电压表的“十”接线柱已接入电路，在用15V量程试触时，指针位置如图所示，则下一步的实验操作应该是（ )A.直接接人C接线柱，然后读数B.直接接入B接线柱，然后读数C.断开开关，接入C接线柱，闭合开关后读数D..断开开关，接入B接线柱，闭合开关后读数5,(2018·合肥模拟）如图所示的电路中，各元件都完好，但闭合S1、S2后，只有L2发光，故障可能是······( )A.干路部分电线断了B.L1被短路了C.S1被短路了D.L1与灯座接触不良6.如图所示实物电路中，闭合开关S,灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表的示数几乎不变。
产生这一现象的原因可能是（ )A.灯L1断路B.灯L2断路C.灯L1短路D.灯L2短路7.如图所示，小明将四个相同的电流表同时接人电路以测量A、B、C、D四处的电流，下列对小明测量结果的预测，正确的是（）A.A处电流表示数最大B.C处电流表示数大于B处C.D处电流表示数大于A处D.四处电流表示数相同8.下列各图中，当开关S闭合，滑动变阻器的滑片P从一端移到另一端时，能使小灯泡L从最亮逐渐变暗、最后熄灭。

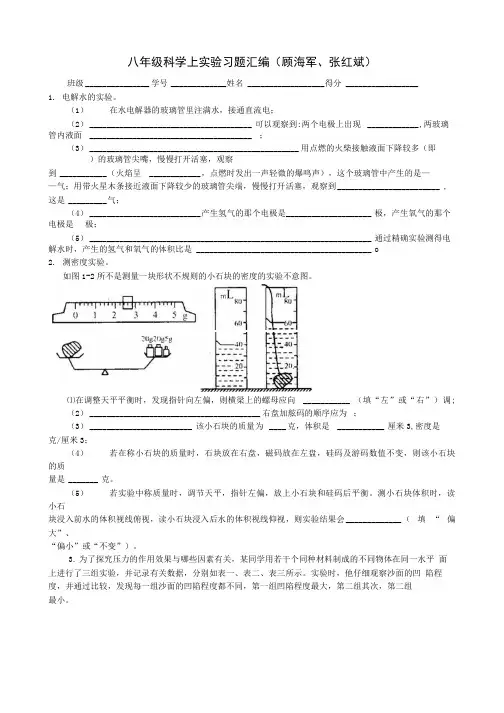

八年级科学上实验习题汇编（顾海军、张红斌）班级_______________ 学号_____________ 姓名 __________________ 得分 _________________1.电解水的实验。
（1）在水电解器的玻璃管里注满水，接通直流电；（2）______________________________________ 可以观察到:两个电极上出现____________ ,两玻璃管内液面______________________________________ ；（3）_________________________________________________ 用点燃的火柴接触液面下降较多（即）的玻璃管尖嘴，慢慢打开活塞，观察到___________ （火焰呈 ____________ ，点燃时发出一声轻微的爆鸣声），这个玻璃管中产生的是——气；用带火星木条接近液面下降较少的玻璃管尖端，慢慢打开活塞，观察到________________________ , 这是_________ 气；（4）__________________________ 产生氢气的那个电极是____________________ 极，产生氧气的那个电极是极；（5）__________________________________________________________________ 通过精确实验测得电解水时，产生的氢气和氧气的体积比是 _________________________________________ o2.测密度实验。
如图1-2所不是测量一块形状不规则的小石块的密度的实验不意图。
⑴在调整天平平衡时，发现指针向左偏，则横梁上的螺母应向___________ （填“左”或“右”）调;（2）________________________________________ 右盘加舷码的顺序应为；（3）________________________ 该小石块的质量为____ 克，体积是 ___________ 厘米3,密度是克/厘米3；（4）若在称小石块的质量时，石块放在右盘，磁码放在左盘，硅码及游码数值不变，则该小石块的质量是_______ 克。
第四章电路探秘练习题—-很据电路图连接妾物图1连接臬畅图蛙意：汛①好淸用电辭的连接方式①明确元件是在干珞上还是支路上①航电遞的正极开始*漕电流的方向连，境定好电流字多总和匚令痔⑥导強羌画族戢柱上，导践遇李腿丈冬二恨据实物图，画出相应的电路图L.三、低堀妥求反计出电路田，并用笔画线代皆导线，将各理屮的实物连接起来. 送行电路设计时.虫点考虑两个问起：一是用电器的连接方式.根据用电器是否实現独立工作来碉定是串联还是并联；二是看开关的控劍作用•确定才耒的毎逢.开关可和用电器爭联.也可和用电器并联.与用电器率联时开关 闭合用电养工作.斷开不工作.而与用电器并联时是开关闭合用电器不工作（放开关短路）.斷开工作.1、 图1中灯泡L 】和-串联，开关控制两灯的通、断。
在虚框内画出电路图.并连接实物图2、 图2中灯泡L 】和p 并联，开关同时控制两灯的通.断。
在虚框内画岀电路图、并连接实物图。
3、 图3中灯奄L 】和a 并联，开关Si 同时控制两灯，开关S2只控制灯泡在虚框内画岀电路图并逹接实物图。
4、 图4中灯泡L1和a 并联，S 姥总开关，S ］只控制灯泡L"吐只控制灯泡5。
虚框内画出电路图连接实物图・图5 图6图85、 图f 中灯泡Li 和-并联，S 暹总开关，S ］只控制灯泡L“吐只控制灯泡虚框内画出电路图连接实物图.6、 在图14中灯也L1和L2并联，S 是总开关，S1只控制灯泡LI, S2只控制灯泡L2.并画岀电路图.［斗s, $；运 M___________I ™ 叭■■7、图7.图8、图9、图10、图11.图12中两灯并联.S 是总开关，Si 只控制灯泡请画岀电路图，并将所 缺的导线补上。
瘟图6中三个灯泡并联，S是总开关，S】只控制灯ffeLp S2只控制灯泡画岀电路图.并连接实物图。
嘤在图13中只接通开关S时，两灯都完，同时接通S和Si时，D亮，D不亮。
并画出电路图U现有两盖电灯、一只电铃、一个电池组及导线若干.试按下列妥求将各有关电路刊半填入下图所示电路中的适当位置.瞩按下开关S2、S3时，电路中有一盖灯長，同时电铃响；（2滋下开关S八S2Bt,电路中任何一盏灯都不亮；（3戏下开关Si、S3时，电路中两孟灯均亮.2、现有一盏红灯，一盏绿灯，一只电铃，一个电池组及导线若干，按下列要求将各器件符号填入下图的电路图中适当位迓.（1滋下开关时，电路中绿灯完，电铃响.（2应下开关时，电路中灯不亮，电铃不响.（3血下开关时，红灯完.3、一商品库，后门进货，前门取货.现有红.绿两只灯泡和一个电铃装左一块木扳上，另有一个电他组.两个开关（如图），还有若干条导线.利月这些材料，请你为仓库值班人员没计一个电路：电铃响同时红灯完，表示取货人在前门按开关；电铃响同时绿灯完，表示送贺:人在后门按幵关.画出你所及计的电路图，并按电路图将图中的元件用笔画线作导线连接起来.4、根据要求将下图中元件连成电路图.（各元件位宜不动）（IX甲）图灯・、J車联，电流表测串联电路的电流强度.（2X乙）图灯L,、Lc并联，电流表测灯L■的电流强度，开关控制两盏灯.GX丙〕图灯L＞、J并联.开关控制L u电流表泌L：的电流强度亠 f（甲）TT卜（乙）俩）K9re10K H________。
