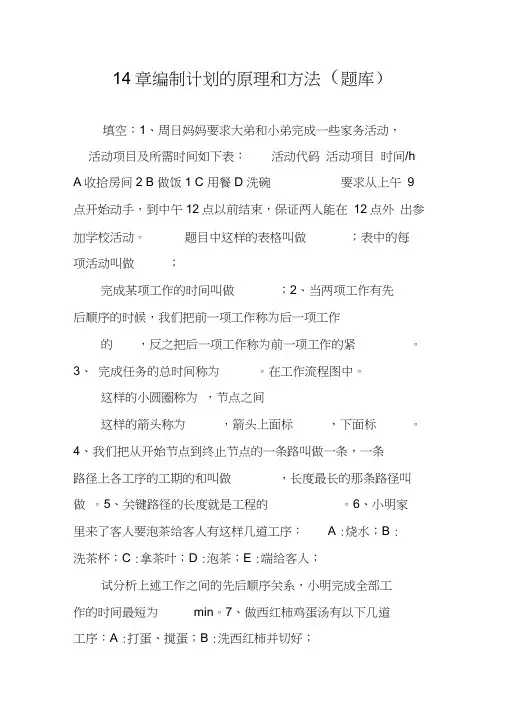

填空：1、（A）周日妈妈要求大弟和小弟完成一些家务活动，活动项目及所需时间如下表：活动代码活动项目时间/hA 收拾房间 2B 做饭 1C 用餐0.5D 洗碗0.5要求从上午9点开始动手，到中午12点以前结束，保证两人能在12点外出参加学校活动。
题目中这样的表格叫做；表中的每项活动叫做；完成某项工作的时间叫做；2、（A）当两项工作有先后顺序（相互邻接）的时候，我们把前一项工作称为后一项工作的，反之把后一项工作称为前一项工作的紧。
3、（A）完成任务的总时间称为。
在工作流程图中，这样的小圆圈称为，节点之间这样的箭头称为，箭头上面标，下面标。
4、（A）我们把从开始节点到终止节点的一条路叫做一条，一条路径上各工序的工期的和叫做，长度最长的那条路径叫做。
5、（A）关键路径的长度就是工程的。
6、（B）小明家里来了客人要泡茶给客人有这样几道工序：A：烧水（10min）；B：洗茶杯（3min）；C：拿茶叶（1min）；D：泡茶（2min）；E：端给客人（1min）；试分析上述工作之间的先后顺序关系，小明完成全部工作的时间最短为 min。
7、（B）做西红柿鸡蛋汤有以下几道工序：A：打蛋、搅蛋（1min）；B：洗西红柿并切好（2min）；C：把西红柿放入水中烧沸腾（3min）；D：烧沸腾后倒入鸡蛋并烧沸腾（1min）；做这道西红柿鸡蛋汤最少需要 min,其中可以并行的是和、？8、（B）黄健同学下午放学后,在晚餐前有以下活动安排.A:乘车回家（30分钟）,B:复习功课（30分钟）,C:听音乐（25分钟）,D:吃点心（10分钟）,E:做作业（50分钟）,F:洗手洗脸（5分钟）,G:预习功课（20分钟）,试分析上列各项工作之间的先后关系,整个活动最少需要 min，其中可以并行的是和、？9、（C）迅达旅行社安排在国庆黄金周组团去北京游览,旅行社安排小李带队. 小李接到任务后,有下列事务安排: A:编制时间表（15分钟）,B:传真安排计划（5分钟）,C:联系北京市旅行社（20分钟）,D:联系旅行车（15分钟）,E:旅行线路编制（15分钟）,F:网络登记机票（30分钟）,试分析上列各工作之间的先后关系,画出整个活动的工作流程图.10、（C）早饭前,妈妈要进行如下活动,A:烧开水（12分钟）B:擦桌椅（6分钟）,C: 准备暖瓶和灌开水（2分钟）D:去买早点（6分钟）E:煮牛奶（8分钟）,其中灶台只有一个火头.妈妈怎样安排才能使所用的时间最短?（C）某商场计划进行一场销售1000台平板电视的促销活动,预计有下列工序.A:广告海报制作（3天）,B: 11、商品采购（4天）,C:展位布置（3天）,D:销售（20天）,E:活动总结（1天）.分析上列各工作之间的先后关系,整个活动的工作流程为。
12、（A）工作流程图中，把从开始节点到终止节点的一条路，叫做一条，一条路径上的各工序工期的和叫做，长度最长的那条路叫做。
13、（A）关键路径上的每一件工作都叫做；表示关键工作的两个节点叫做，关键路径的长度就是工程的。
14、（B）某项工程的流程图如图14-2,（单位：天）⑤H 1 1 BA C G F①②④⑥⑦1 2 3 23 D E 2③列出从开始节点①到终止节点⑦的所有路径。
完成该工程的最短总工期。
15、（B）某项工程流程图如下（单位：h）②F 1 1 GA B C① 2 ④ 2 ⑤ 3 ⑥D E1 2③试列出从开始节点①到终止节点⑥的所有路径，关键路径是。
完成该工程的最短总工期。
16、（B）下表是某任务的工序时间表，试根据此表找出关键路径为。
17、（A）一个网络图必须具备两个功能：能完整而系统地反映工程自始至终的＿＿＿＿；能够确切而有逻辑地表示工程各方面的＿＿＿＿＿。
18、（B）编制网络图时，节点统一编号，在表示节点的圆圈内，统一用正整数编号，一个节点一个号，按照工作的流程号码由小到大，开始节点的号码＿＿＿＿，终止节点的号码＿＿＿＿。
19、（B）刘同学在家煮面，做以下几件事：A：将锅中加水煮沸；B：水沸腾后加入面条，在煮沸后，加水；C：将面盛出调味。
其中A是C的＿＿＿＿＿工作。
20、（B）某项工作的流程图如图所示（工期：天），他的关键路径是＿＿＿＿＿。
简答题：1、（A）工序C必须在工序A、B完成后方可开工，工序D只有在工序B完成后方可开工。
（1）是确定A、B、C、D的先后关系。
（2）甲、乙两同学分别画出了图1和图2，分析他们的画法是否正确。
若有错误请指出，并给出正确的画法。
2、（A）小明需要完成以下几件事情：A：烧开水（10min）；B：到楼下倒垃圾（1min）；C：整理床铺（2min）；D：洗漱（5min）；E：起床穿衣（1min）。
试分析上述各项工作哪些是紧前工作，哪些是平行工作。
你认为小明完成这些工作最短需要多长时间？3、（A）张亮家来了客人，他招待客人要完成以下几件事情：A：烧水（10min）；B洗茶杯（3min）；C：拿茶叶（1min）；D：削苹果（2min）；E：泡茶（1min）。
试分析上述各项工作之间哪些是邻接的，哪些是平行工作。
完成这些工作最短需要多少时间？4、（A）妈妈下班回到家，有以下几件事情必须完成：A：淘米（2min）；B：用电饭锅煮饭（45min）；C：洗手（1min）；D：洗菜（10min）；E：炒菜（15min）；F：从冰箱中取鱼（1min）；G：炖鱼汤（30min）；H：吃晚饭（30min）；I：洗碗、收拾厨房（20min）。
试分析上述工作之间的先后关系，并画出工作流程图，设法使妈妈完成全部工作的时间最短（有两个灶头）。
5、（A）某项工作的流程图如图所示（工期：天）试列出从开始节点①到终止节点⑧的所有路径，指出哪条是关键路径，并确定完成该工程的最短总工期。
6、（A）某房主打算对旧屋进行改造，需要做的具体工作如下：A：前期设计（7天）；B：旧屋拆件清理（5天）；C：水电重新布线（7天）；D：木工制作橱柜（20天）；E：厨房、卫生间贴瓷砖（5天）；F：刷墙面漆（10天）；G：地板安装（2天）；H：灯具安装、家具进新居（3天）。
试分析完成这些工作最快需要几天。
7、（A）填写下表中的空缺栏，并绘制相应的网络图。
工作代码紧前工作紧后工作工期/天A 无 2B A 4C A 1D B,C 5E D 28、（A）某项工程的网络图如下（单位：天），试确定它的关键路径，画出它的横道图。
9、（B）做“丝瓜蛋汤”有以下几道工序：A：破蛋（1min）；B：丝瓜去皮并切好（2min）；C：煸炒丝瓜（2min）；D：煸炒后加水加热至沸腾（3min）；E：沸腾后倒入鸡蛋加热后出锅（1min）；F：搅蛋（1min）。
（1）分析上述各项工作之间的先后关系，画出整个活动的流程图。
（2）做这道“丝瓜蛋汤”最短需要多长时间？10、（B）根据下面的工作明细表，画出流程图，指出关键路径，并确定完成该工程的最短总工期。
工作代码工期/h 紧前工作A 1 BB 3 无C 2 A,B,DD 2 BE 2 B,D11、（B）填写下表中的空缺栏，并绘制相应的网络图。
工作代码紧前工作紧后工作工期/天A B 2B 无 1C D,B 3D B 1E A,C,D,B 212、（B）根据下面的工作明细表，画出工程流程图，指出哪条路径是关键路径，并确定完成该工程的最短总工期。
工作代码工期/天紧前工作A 5 无B 1 AC 6 AD 2 AE 3 B,CF 4 B,C13、（B）小刘夫妇打算搬家，他们制定了搬家计划的工作明细。
（1）请填写表中“紧前工作”一栏。
搬家计划的工作明细表工作代码工作名称工期/天紧前工作A 调查搬家公司的价格和服务质量 2B 确定搬迁日期和搬家公司 1C 整理财物并做记录 2D 物品打包并编号 3E 搬家 1F （新居）整理物品 5（2）根据工作明细表画出网络图。
（3）试列出从开始节点到终止节点的所有路径，指出哪条是关键路径，并确定完成搬家工作的最短总工期。
14、（B）某项工作的流程图如下（单位：天）：请画出改工作的横道图。
15、（B）根据下面的工作明细表，画出工程横道图。
工作代码工期/天紧前工作A 5 无B 1 AC 6 AD 2 AE 3 B,C16、（B）某工作表明细如下。
根据此表画出它的网络图。
17、（C）某项产品项目的工序间的关系如下表。
（1）绘制该项目的网络图；（2）确定关键路径，指出最短总工期；（3）绘制相应的横道图。
18、（C）填写下表中的空缺栏，绘制相应的网络图、横道图，指出关键路径，并确定最短总工期。
19、（C）某工程横道图如下：（1）改工程的最短总工期为_____天。
（2）工序B与____是平行工作，D的紧前工作是______。
（3）关键工作是________________。
（4）开工第8天，监理巡查，正常情况下正进行的工序是__________。
（5）请画出改工程的网路图。
20、（C）筹备展览会的各项工作具体如下：（1）请根据表格分析各项工作的先后关系；（2）画出工作流程图；（3）试列出从开始节点到终止节点的所有路径，指出哪条是关键路径，并确定完成该工程的最短总工期；（4）若从周一开始工作，绘制横道图。
