高中物理 第三章 磁场 习题课 磁场的叠加和安培力作用下的力学问题练习(含解析)教科版选修3-1

磁场典型例题（一）磁通量的大小比较与磁通量的变化例题1. 如图所示，a、b为两同心圆线圈，且线圈平面均垂直于条形磁铁，a的半径大于b，两线圈中的磁通量较大的是线圈___________。

解析：b 部分学生由于对所有磁感线均通过磁铁内部形成闭合曲线理解不深，容易出错。

例题2. 磁感应强度为B的匀强磁场方向水平向右，一面积为S的线圈abcd如图所示放置，平面abcd与竖直面成θ角。

将abcd绕ad轴转180º角，则穿过线圈的磁通量的变化量为（）A. 0B. 2BSC. 2BSc osθD. 2BSs inθ解析：C部分学生由于不理解关于穿过一个面的磁通量正负的规定而出现错误。

（二）等效分析法在空间问题中的应用例题3. 一个可自由运动的线圈L1和一个固定的线圈L2互相绝缘垂直放置，且两个圆线圈的圆心重合，当两线圈都通过如图所示的电流时，则从左向右看，线圈L1将（）A. 不动B. 顺时针转动C. 逆时针转动D. 向纸外平动解析：C 本题可把L1、L2等效成两个条形磁铁，利用同名磁极相斥，异名磁极相吸，即可判断出L1将逆时针转动。

（三）安培力作用下的平衡问题例题4. 一劲度系数为k的轻质弹簧，下端挂有一匝数为n的矩形线框abcd，bc边长为l。

线框的下半部处在匀强磁场中，磁感应强度大小为B，方向与线框平面垂直，在图中垂直于纸面向里。

线框中通以电流I，方向如图所示。

开始时线框处于平衡状态。

令磁场反向，磁感应强度的大小仍为B，线框达到新的平衡。

在此过程中线框位移的大小＝__________，方向_____________。

解析：，向下。

本题为静力学与安培力综合，把安培力看成静力学中按性质来命名的一个力进行受力分析，是本题解答的基本思路。

例题5. 如图所示，两平行光滑导轨相距为20cm，金属棒MN质量为10g，电阻R＝8Ω，匀强磁场的磁感应强度B的方向竖直向下，大小为0.8T，电源电动势为10V，内阻为1Ω。

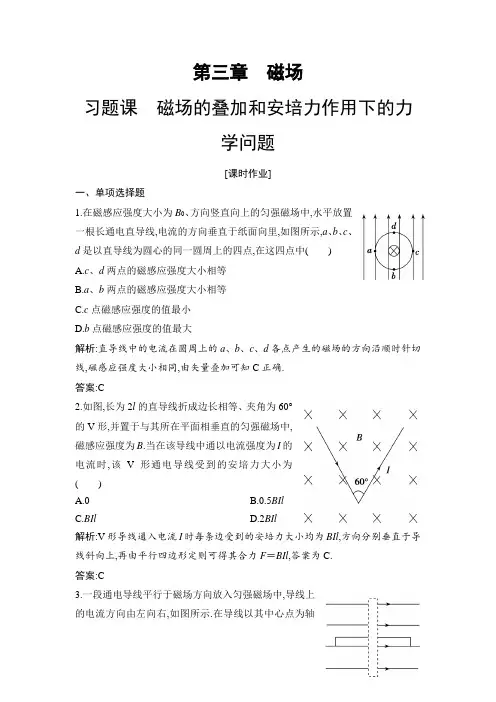

第三章磁场习题课磁场的叠加和安培力作用下的力学问题[课时作业]一、单项选择题1.在磁感应强度大小为B0、方向竖直向上的匀强磁场中,水平放置一根长通电直导线,电流的方向垂直于纸面向里,如图所示,a、b、c、d是以直导线为圆心的同一圆周上的四点,在这四点中()A.c、d两点的磁感应强度大小相等B.a、b两点的磁感应强度大小相等C.c点磁感应强度的值最小D.b点磁感应强度的值最大解析:直导线中的电流在圆周上的a、b、c、d各点产生的磁场的方向沿顺时针切线,磁感应强度大小相同,由矢量叠加可知C正确.答案:C2.如图,长为2l的直导线折成边长相等、夹角为60°的V形,并置于与其所在平面相垂直的匀强磁场中,磁感应强度为B.当在该导线中通以电流强度为I的电流时,该V形通电导线受到的安培力大小为()A.0B.0.5BIlC.BIlD.2BIl解析:V形导线通入电流I时每条边受到的安培力大小均为BIl,方向分别垂直于导线斜向上,再由平行四边形定则可得其合力F＝BIl,答案为C.答案:C3.一段通电导线平行于磁场方向放入匀强磁场中,导线上的电流方向由左向右,如图所示.在导线以其中心点为轴转动90°的过程中,导线受到的安培力()A.大小不变,方向不变B.由零增大到最大,方向时刻改变C.由最大减小到零,方向不变D.由零增大到最大,方向不变解析:导线转动前,电流方向与磁场方向平行,导线不受安培力；当导线转过一个小角度后,电流与磁场不再平行,导线受到安培力的作用；当导线转过90°时,电流与磁场垂直,此时导线所受安培力最大.根据左手定则判断知,力的方向始终不变,选项D正确.答案:D4.在纸面上有一个等边三角形ABC,顶点处都通有相同电流的三根长直导线垂直于纸面放置,电流方向如图所示,每根通电导线在三角形的中点O产生的磁感应强度大小为B0.中心O处磁感应强度的大小为()A.0B.2B0C.B0D.3 2B0解析:磁感应强度是矢量,所以三角形的中心O处的磁感应强度就为三个直线电流在O点产生磁场的合成.本题就是根据直线电流的磁场特点,把磁场中的这一点O与直线电流所在处的点(或A、或B、或C)的连线为半径,作此半径的垂线,垂线的方向指向由安培定则所确定的方向.图中三个磁场方向就是这样确定的,确定直线电流磁场中任何一点的磁场方向均取此种方法.直线电流的磁场是以直线电流为中心的一组同心圆,中心O点处三个直线电流的磁场方向如图所示,由于对称性,它们互成120°角,由于它们的大小相等,均为B0,根据矢量合成的特点,可知它们的合矢量为零.答案:A5.如图所示,边长为L的等边三角形导体框是由3根电阻为3r的导体棒构成,磁感应强度为B的匀强磁场垂直导体框所在平面,导体框两顶点与电势为E,内阻为r的电源用电阻可忽略的导线相连,则整个线框受到的安培力大小为( ) A.0 B.BEL 3r C.BEL 2rD.BEL r解析:根据左手定则判断出各段受到的安培力的方向,本题可将电路等效为阻值为3r 的电阻和阻值为6r 的电阻并联,并联后总电阻为3r ·6r 3r ＋6r ＝2r ,则路端电压U ＝E r ＋2r·2r ＝2E 3.根据欧姆定律I 12＝U 6r ,I 3＝U 3r .则安培力F 1＝F 2＝BI 12L ,F 1、F 2的夹角为120°,F 3＝BI 3L ,方向如图所示.由以上各式联立解得三角形框架受到的安培力的合力大小F ＝BEL3r ,B 正确. 答案:B二、多项选择题6.下列所示各图中,小磁针的指向正确的是( )解析:小磁针静止时的N 极指向为该处磁场方向,由安培定则可知A 中螺线管内的磁场方向向左,A 正确.B 中赤道处的磁场方向由南向北,B 正确.C 中小磁针所在处的磁场方向向下,C 错误.D 中U 形磁体间的磁场向右,D 正确. 答案:ABD7.通电矩形线框abcd 与长直通电导线MN 在同一平面内,如图所示,ab 边与MN 平行.关于MN 的磁场对线框的作用力,下列说法正确的是()A.线框有两条边所受的安培力方向相同B.线框有两条边所受的安培力大小相等C.线框所受的安培力的合力方向向左D.线框所受的安培力的合力方向向右解析:由安培定则可知导线MN在线框处所产生的磁场方向垂直于纸面向外,再由左手定则判断出bc边和ad边所受安培力大小相等、方向相反.ab边受到向右的安培力F ab,cd边受到向左的安培力F cd.因ab所处的磁场强,cd所处的磁场弱,故F ab>F cd,线框所受合力方向向右.答案:BD8.两根通电长直导线平行放置,电流大小分别为I 1和I2,电流的方向如图所示,在与导线垂直的平面上有a、b、c、d四点,其中a、b在导线横截面连线的延长线上,c、d在导线横截面连线的垂直平分线上.导线中的电流在这四点产生磁场的磁感应强度可能为零的是()A.a点B.b点C.c点D.d点解析:根据安培定则可知两电流在a点磁感应强度的方向相反,若I1＜I2,由于a离I1近,故在a点I1的磁感应强度的大小可能等于I2的磁感应强度,则a点磁感应强度可能为0,选项A正确；根据安培定则可知两电流在b点的磁感应强度的方向相反,若I1＞I2,由于I2离b点近,故在b点I1的磁感应强度的大小可能等于I2的磁感应强度,故b点磁感应强度可为0,选项B正确；根据安培定则可知两电流在c 点、d点的磁感应强度的方向不相反,故b、c两点的磁感应强度不可能为0,选项C、D错误.答案:AB9.如图所示,直导体棒放在倾斜的导轨上,当导体棒通以垂直于纸面向里的电流时,恰能在导轨上静止.下列情况中,棒与导轨间的摩擦力可能为零的是()解析:选项A中导体棒所受安培力竖直向上,选项C中导体棒受安培力水平向右,这两种情况,如果没有摩擦力,导体棒都可以静止在导轨上,选项B中安培力垂直斜面向下,选项D中安培力竖直向下,这两种情况如果没有摩擦力,导体棒均不能静止,故选项A、C正确.答案:AC10.如图所示的天平可用来测定磁感应强度.天平的右臂下面挂有一个矩形线圈,宽度为l,共N匝,线圈下端悬在匀强磁场中,磁场方向垂直于纸面.当线圈中通有电流I,方向如图所示时,在天平左、右两边加上质量各为m1、m2的砝码,天平平衡,当电流反向(大小不变)时,右边再加上质量为m的砝码后,天平重新平衡,由此可知()A.电流反向之前磁感应强度的方向垂直纸面向里,大小为（m1－m2）gNIlB.电流反向之前磁感应强度的方向垂直纸面向里,大小为mg 2NIlC.电流反向之前磁感应强度的方向垂直纸面向外,大小为（m1－m2）gNIlD.电流反向之前磁感应强度的方向垂直纸面向外,大小为mg 2NIl解析:当电流反向时,右边需加质量为m的砝码,则电流未反向前安培力方向向下,由左手定则可知磁场方向垂直于纸面向里；由平衡条件知电流未反向前有m1g＝m2g＋NBIl①电流反向后有m1g＝m2g＋mg－NBIl②由①式解得B＝（m1－m2）gNIl由①②解得B＝mg2NIl.故选A、B.答案:AB三、非选择题11.如图所示,光滑的平行导轨倾角为θ,处在磁感应强度为B、方向竖直向下的匀强磁场中,导轨中接入电动势为E、电阻为r的直流电源.电路中有一阻值为R的电阻,其余电阻不计.将质量为m、长度为L的导体棒由静止释放,求导体棒在释放瞬间的加速度的大小.解析:受力分析如图所示,导体棒受重力mg、支持力N 和安培力F,由牛顿第二定律得mg sin θ－F cos θ＝ma①F＝BIL②I＝ER＋r③由①②③式可得a＝g sin θ－BEL cos θm（R＋r）.答案:g sin θ－BEL cos θm（R＋r）12.如图所示,导轨间的距离L＝0.5 m,B＝2 T,ab棒的质量m＝1 kg,物块重G＝3 N,ab棒与导轨间的动摩擦因数μ＝0.2,电源的电动势E＝10 V,r＝0.1 Ω,导轨的电阻不计,ab棒电阻也不计,问R的取值范围怎样时棒处于静止状态？(g取10 m/s2)解析:当安培力小于G时,摩擦力向左,ab棒受力如图甲所示.当静摩擦力达到最大值时,电路中的电流最小,R阻值最大.由平衡条件得BIL＋μmg＝G①由欧姆定律得I＝ER＋r②代入数据解①②得R＝9.9 Ω当安培力大于G时,摩擦力向右,ab棒受力如图乙所示.当静摩擦力达到最大值时,电路中的电流最大,R阻值最小.由平衡条件得BIL＝μmg＋G③联立②③代入数据解得R＝1.9 ΩR的取值范围为1.9 Ω≤R≤9.9 Ω.答案:1.9 Ω≤R≤9.9 Ω。

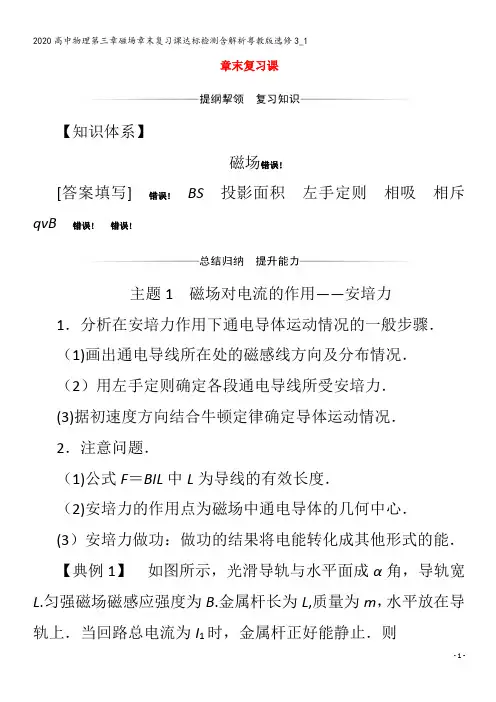

章末复习课【知识体系】磁场错误![答案填写]错误!BS投影面积左手定则相吸相斥qvB错误!错误!主题1磁场对电流的作用——安培力1．分析在安培力作用下通电导体运动情况的一般步骤．（1)画出通电导线所在处的磁感线方向及分布情况．（2）用左手定则确定各段通电导线所受安培力．(3)据初速度方向结合牛顿定律确定导体运动情况．2．注意问题．（1)公式F＝BIL中L为导线的有效长度．（2)安培力的作用点为磁场中通电导体的几何中心．(3）安培力做功：做功的结果将电能转化成其他形式的能．【典例1】如图所示，光滑导轨与水平面成α角，导轨宽L.匀强磁场磁感应强度为B.金属杆长为L,质量为m，水平放在导轨上．当回路总电流为I1时，金属杆正好能静止．则（1)这时B至少多大？B的方向如何？（2）若保持B的大小不变而将B的方向改为竖直向上，应把回路总电流I2调到多大才能使金属杆保持静止？解析:解这类题时必须先画出截面图，只有在截面图上才能正确表示各力的准确方向，从而理清各矢量方向之间的关系．（1)画出金属杆的截面图．由三角形定则得,只有当安培力方向沿导轨平面向上时安培力才最小，B也最小．根据左手定则，这时B应垂直于导轨平面向上，大小满足BI1L＝mg sin α，B＝错误!。

（2)当B的方向改为竖直向上时，这时安培力的方向变为水平向右，要使金属杆保持静止，应使沿导轨方向的合力为零，得BI2L cos α＝mg sin α，I2＝错误!.答案:(1）错误!垂直于导轨平面向上(2）错误!针对训练1。

质量为m、长度为L的导体棒MN静止于水平导轨上，通过MN的电流为I，匀强磁场的磁感应强度为B,方向与导轨平面成θ角斜向下，如图所示．求棒MN受到的支持力和摩擦力．解析：由左手定则判断安培力的方向时，要注意安培力的方向既垂直于电流方向又垂直于磁场方向，垂直于电流方向和磁场方向所决定的平面，棒MN受力分析如图所示。

由平衡条件有水平方向F f＝F sin θ，竖直方向F N＝F cos θ＋mg.且F＝BIL，从而得F f＝BIL sin θ。

高中物理：磁场练习及答案一、选择题1、如图所示,空间的某一区域存在着相互垂直的匀强电场和匀强磁场,一个带电粒子以某一初速度由A点进入这个区域沿直线运动,从C点离开区域；如果将磁场撤去,其他条件不变,则粒子从B点离开场区；如果将电场撤去,其他条件不变,则这个粒子从D点离开场区。

已知BC=CD,设粒子在上述三种情况下,从A到B、从A到C和从A到D所用的时间分别是t1,t2和t3,离开三点时的动能分别是Ek1、Ek2、Ek3,粒子重力忽略不计,以下关系式正确的是 ( )A.t1=t2<t3B.t1<t2=t3C.Ek1=Ek2<Ek3D.Ek1>Ek2=Ek32、(多选)下列说法正确的是()A．磁场中某点的磁感应强度可以这样测定：把一小段通电导线放在该点时,受到的磁场力F与该导线的长度L、通过的电流I的乘积的比值B＝FIL,即磁场中某点的磁感应强度B．通电导线在某点不受磁场力的作用,则该点的磁感应强度一定为零C．磁感应强度B＝FIL只是定义式,它的大小取决于场源及磁场中的位置,与F、I、L以及通电导线在磁场中的方向无关D．磁场是客观存在的3、如图所示,用三条细线悬挂的水平圆形线圈共有n匝,线圈由粗细均匀、单位长度质量为2．5 g的导线绕制而成,三条细线呈对称分布,稳定时线圈平面水平,在线圈正下方放有一个圆柱形条形磁铁,磁铁的中轴线OO′垂直于线圈平面且通过其圆心O,测得线圈的导线所在处磁感应强度大小为0．5 T,方向与竖直线成30°角,要使三条细线上的张力为零,线圈中通过的电流至少为(g取10 m/s2)()A．0．1 A B．0．2 A C．0．05 A D．0．01 A4、(多选)光滑平行导轨水平放置,导轨左端通过开关S与内阻不计、电动势为E的电源相连,右端与半径为L＝20 cm的两段光滑圆弧导轨相接,一根质量m＝60 g、电阻R＝1 Ω、长为L 的导体棒ab,用长也为L的绝缘细线悬挂,如图所示,系统空间有竖直方向的匀强磁场,磁感应强度B＝0.5 T,当闭合开关S后,导体棒沿圆弧摆动,摆到最大高度时,细线与竖直方向成θ＝53°角,摆动过程中导体棒始终与导轨接触良好且细线处于张紧状态,导轨电阻不计,sin 53°＝0.8,g取10 m/s2则()A．磁场方向一定竖直向下B．电源电动势E＝3.0 VC．导体棒在摆动过程中所受安培力F＝3 ND．导体棒在摆动过程中电源提供的电能为0.048 J5、(多选)一质量为m、电荷量为q的负电荷在磁感应强度为B的匀强磁场中绕固定的正电荷沿固定的光滑轨道做匀速圆周运动,若磁场方向垂直于它的运动平面,且作用在负电荷的电场力恰好是磁场力的三倍,则负电荷做圆周运动的角速度可能是()A．4qBm B．3qBm C．2qBm D．qBm6、如图所示,正六边形abcdef区域内有垂直于纸面的匀强磁场．一带正电的粒子从f点沿fd 方向射入磁场区域,当速度大小为v b时,从b点离开磁场,在磁场中运动的时间为t b；当速度大小为v c时,从c点离开磁场,在磁场中运动的时间为t c．不计粒子重力．则()A．v b∶v c＝1∶2,t b∶t c＝2∶1B．v b∶v c＝2∶1,t b∶t c＝1∶2C．v b∶v c＝2∶1,t b∶t c＝2∶1D．v b∶v c＝1∶2,t b∶t c＝1∶27、速度相同的一束粒子由左端射入质谱仪后分成甲、乙两束,其运动轨迹如图所示,其中S0A＝23S0C,则下列说法中正确的是()A．甲束粒子带正电,乙束粒子带负电B．甲束粒子的比荷大于乙束粒子的比荷C．能通过狭缝S0的带电粒子的速率等于E B2D．若甲、乙两束粒子的电荷量相等,则甲、乙两束粒子的质量比为3∶2*8、关于磁感线的描述,下列说法中正确的是()A．磁感线可以形象地描述各点磁场的强弱和方向,它每一点的切线方向都和小磁针放在该点静止时北极所指的方向一致B．磁感线可以用细铁屑来显示,因而是真实存在的C．两条磁感线的空隙处一定不存在磁场D．两个磁场叠加的区域,磁感线就可能相交*9、如图所示,在同一平面内互相绝缘的三根无限长直导线ab、cd、ef围成一个等边三角形,三根导线通过的电流大小相等,方向如图所示,O为等边三角形的中心,M、N分别为O关于导线ab、cd的对称点．已知三根导线中的电流形成的合磁场在O点的磁感应强度大小为B1,在M点的磁感应强度大小为B2,若撤去导线ef,而ab、cd中电流不变,则此时N点的磁感应强度大小为()A．B1＋B2B．B1－B2C．B1＋B22D．B1－B2210、在如图所示的平行板器件中,电场强度E和磁感应强度B相互垂直。

可以确定a中电流方向垂直纸面向里，b中电流方向从下向上，e中磁感线方向向左，f中磁感线方向向右。

磁通量是标量，但有正、负，当以磁感线从某一面上穿入时，磁通量为正值，则磁感线从此面穿出
通过圆环的磁通量为穿过圆环的磁感线的条数，首先明确条形磁铁的磁感线分布情况，
、竖直向上的匀强磁场中，水平放置一根长通电直导线，电流的方向垂直纸面
由安培定则判断，凡是垂直纸面向外的磁感线都集中在线圈内，因磁感线是闭合曲线，
点产生的磁感应强度大小B P＝B Q＝B1，如图所
3B1。

又根据题意B a＝
B Q和B P大小不变，夹角
垂直时，穿过框架平面的磁通量：，则磁通量的变化量为：0－BS＝－
则穿过框架平面的磁通量为－BS，。

2023届高三物理一轮复习重点热点难点专题特训专题57 磁场的叠加、安培力大小和安培力作用下的平衡动力学问题特训目标 特训内容目标1 安培定则和磁场的叠加（1T —4T ）目标2 安培力的大小（5T —8T ） 目标3 安培力作用下的平衡问题（9T —12T ） 目标4安培力作用下的动力学问题（13T —16T ）一、安培定则和磁场的叠加1．如图所示，在空间三维直角坐标系中过x 轴上12x a x a ==-、两点，沿平行于y 轴方向放置两根长直导线，导线中均通有相等的沿y 轴负方向的恒定电流I 。

已知通电长直导线周围某点磁场的磁感应强度B 与电流I 成正比，与该点到导线的距离r 成反比，即IB k r=⋅。

则下列描述坐标轴上各点磁场磁感应强度的图像中一定错误的是（ ）A ．B ．C ．D ．【答案】C【详解】根据安培定则以及磁场的叠加可知，O 点的磁感应强度一定为零，图像C 一定错误； 在x 方向，在x <-a 范围内磁场方向沿-z 方向，在-a <x<0范围磁场方向沿+z 方向，在0<x <a 范围磁场方向沿-z 方向，在x >a 范围磁场方向沿+z 方向，若选择+z 方向为正方向，则图像可能为A ；若选择-z 方向为正方向，则图像可能为B ；沿z 轴方向，由叠加原理可知，O 点的磁场为零，无穷远处磁场也为零，则从O 点沿z 轴正向和负向，磁场应该先增强后减弱，则图D 正确。

此题选择错误的选项，故选C 。

2．两完全相同的通电圆线圈1、2平行放置，两圆线圈的圆心O 1、O 2的连线与圆面垂直，O 为O 1、O 2的连线的中点，如图所示。

当两圆线圈中通以方向、大小均相同的恒定电流时，O 1点的磁感应强度的大小为B 1；若保持线圈1中的电流以及线圈2中的电流大小不变，仅将线圈2中电流方向反向，O 1点的磁感应强度的大小为B 2。

则线圈1中的电流在O 2点和O 点产生的磁场的磁感应强度大小B 3、B 4一定有（ ）A ．B 3=122B B +，B 4=122B B - B ．B 3=122B B +，B 4＜122B B - C ．B 3=122B B -，B 4＜122B B - D ．B 3=122B B -，B 4＜122B B + 【答案】D【详解】当两圆环中电流方向相同时（设俯视逆时针方向的电流），则设两圆环在O 1点产生的磁场方向相同均向上，设大小分别为B 11和B 21，则O 1点的磁感应强度的大小为11121B B B =+①仅将线圈2中电流方向反向，O 1点的磁感应强度的大小为21121B B B =-②，①②两式相减解得12212B B B -=而线圈1中的电流在O 2点产生的磁场的磁感应强度大小123212B B B B -==由①②两式相加可得12112B B B +=因线圈1中的电流在O 1点的磁感应强度B 11一定大于在O 点的磁感应强度B 4，则111242B B B B +=>故选D 。

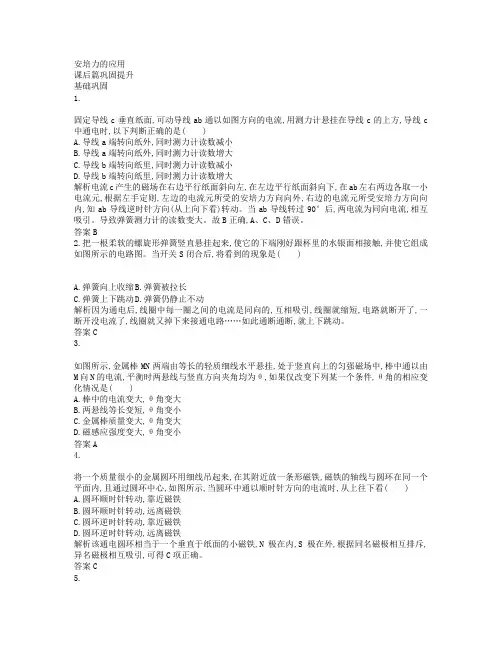

安培力的应用课后篇巩固提升基础巩固1.固定导线c垂直纸面,可动导线ab通以如图方向的电流,用测力计悬挂在导线c的上方,导线c 中通电时,以下判断正确的是( )A.导线a端转向纸外,同时测力计读数减小B.导线a端转向纸外,同时测力计读数增大C.导线b端转向纸里,同时测力计读数减小D.导线b端转向纸里,同时测力计读数增大解析电流c产生的磁场在右边平行纸面斜向左,在左边平行纸面斜向下,在ab左右两边各取一小电流元,根据左手定则,左边的电流元所受的安培力方向向外,右边的电流元所受安培力方向向内,知ab导线逆时针方向(从上向下看)转动。

当ab导线转过90°后,两电流为同向电流,相互吸引。

导致弹簧测力计的读数变大。

故B正确,A、C、D错误。

答案B2.把一根柔软的螺旋形弹簧竖直悬挂起来,使它的下端刚好跟杯里的水银面相接触,并使它组成如图所示的电路图。

当开关S闭合后,将看到的现象是( )A.弹簧向上收缩B.弹簧被拉长C.弹簧上下跳动D.弹簧仍静止不动解析因为通电后,线圈中每一圈之间的电流是同向的,互相吸引,线圈就缩短,电路就断开了,一断开没电流了,线圈就又掉下来接通电路……如此通断通断,就上下跳动。

答案C3.如图所示,金属棒MN两端由等长的轻质细线水平悬挂,处于竖直向上的匀强磁场中,棒中通以由M向N的电流,平衡时两悬线与竖直方向夹角均为θ,如果仅改变下列某一个条件,θ角的相应变化情况是( )A.棒中的电流变大,θ角变大B.两悬线等长变短,θ角变小C.金属棒质量变大,θ角变大D.磁感应强度变大,θ角变小答案A4.将一个质量很小的金属圆环用细线吊起来,在其附近放一条形磁铁,磁铁的轴线与圆环在同一个平面内,且通过圆环中心,如图所示,当圆环中通以顺时针方向的电流时,从上往下看( )A.圆环顺时针转动,靠近磁铁B.圆环顺时针转动,远离磁铁C.圆环逆时针转动,靠近磁铁D.圆环逆时针转动,远离磁铁解析该通电圆环相当于一个垂直于纸面的小磁铁,N极在内,S极在外,根据同名磁极相互排斥,异名磁极相互吸引,可得C项正确。

第2节磁场对通电导线的作用——安培力一、单项选择题1．在赤道上空，水平放置一根通以由西向东的电流的直导线，则此导线( )A．受到竖直向上的安培力B．受到竖直向下的安培力C．受到由南向北的安培力D．受到由西向东的安培力解析：赤道上空的地磁场方向是由南向北的，电流方向由西向东，由左手定则判断出导线受到的安培力的方向是竖直向上的，选项A正确．答案：A2.在如图所示电路中，电池均相同，当开关S分别置于a、b两处时，导线MM′与NN′之间的安培力的大小分别为f a、f b，可判断这两段导线( )A．相互吸引，f a>f bB．相互排斥，f a>f bC．相互吸引，f a<f bD．相互排斥，f a<f b解析：开关S闭合后，MM′、NN′中产生平行反向电流，据安培定则和左手定则可知，两导线相互排斥，A、C错．开关S置于b处时，两段导线中的电流较大，导线产生较强的磁场，对另一导线产生较大的安培斥力，即f a<f b，故B错，D对．答案：D3.在等边三角形的三个顶点a、b、c处，各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图所示．过c点的导线所受安培力的方向( )A．与ab边平行，竖直向上B．与ab边平行，竖直向下C．与ab边垂直，指向左边D．与ab边垂直，指向右边解析：根据安培定则判断出c处合磁场方向与ab连线平行，方向向下，由左手定则可知安培力方向向左，故A、B、D错误，C正确．答案：C4．如图所示，均匀绕制的螺线管水平放置，在其正中心的上方附近用绝缘线水平吊起通电直导线A.A与螺线管垂直，A导线中电流的方向垂直于纸面向里，开关S闭合后，A受到通电螺线管磁场的作用力的方向是( )A．水平向左B．水平向右C．竖直向下D．竖直向上解析：由安培定则判定通电螺线管上方磁场方向水平向右，再由左手定则判定通电直导线所受安培力的方向是竖直向下，选项C正确．答案：C5.一个可以自由运动的线圈L1和一个固定的线圈L2互相绝缘垂直放置，且两个线圈的圆心重合，当两线圈通以如图所示的电流时，从左向右看，线圈L1将( )A．不动B．顺时针转动C．逆时针转动D．向纸面内平动解析：解法一：利用结论法环形电流I1、I2之间不平行，则必有相对转动，直到两环形电流同向平行为止，据此可得L1的转动方向应是从左向右看线圈L1顺时针转动．解法二：等效法把线圈L 1等效为小磁针，该小磁针刚好处于环形电流I 2的中心，通电后，小磁针的N 极应指向该点环形电流I 2的磁场方向，由安培定则知L 2产生的磁场方向在其中心竖直向上，而L 1等效成小磁针后，转动前N 极指向纸内，因此应由向纸内转为向上，所以从左向右看，线圈L 1顺时针转动．答案：B二、多项选择题6．一根长为0.2 m 、电流为2 A 的通电导线，放在磁感应强度为0.5 T 的匀强磁场中，受到磁场力的大小可能是( )A ．0.4 NB ．0.2 NC ．0.1 ND ．0解析：当导线与磁场平行时，受到的磁场力为零，当导线与磁场垂直时，F ＝BIl ＝0.5×2×0.2＝0.2 N ，故选项B 、C 、D 都有可能．答案：BCD7．图中装置可演示磁场对通电导线的作用．电磁铁上、下两磁极之间某一水平面内固定两条平行金属导轨，L 是置于导轨上并与导轨垂直的金属杆．当电磁铁线圈两端a 、b ，导轨两端e 、f ，分别接到两个不同的直流电源上时，L 便在导轨上滑动．下列说法正确的是( )A ．若a 接正极，b 接负极，e 接正极，f 接负极，则L 向右滑动B ．若a 接正极，b 接负极，e 接负极，f 接正极，则L 向右滑动C ．若a 接负极，b 接正极，e 接正极，f 接负极，则L 向左滑动D ．若a 接负极，b 接正极，e 接负极，f 接正极，则L 向左滑动解析：若a 接正极，b 接负极，则根据安培定则可知线圈之间产生向上的磁场，e 接正极，f 接负极，L 中将通有向外的电流，根据左手定则可知L 向左运动，A 错；若a 接正极，b 接负极，则根据安培定则可知线圈之间产生向上的磁场，e 接负极，f 接正极，L 中将通有向里的电流，根据左手定则可知L 向右运动，B 正确；若a 接负极，b 接正极，则根据安培定则可知线圈之间产生向下的磁场，e 接正极，f 接负极，L 中将通有向外的电流，根据左手定则可知L 向右运动，C 错；若a 接负极，b 接正极，则根据安培定则可知线圈之间产生向下的磁场，e 接负极，f 接正极，L 中将通有向里的电流，根据左手定则可知L 向左运动，D 正确． 答案：BD8．如图所示，质量为m 、长为L 的直导线用两绝缘细线悬挂于O 、O ′之间，导线水平并处于匀强磁场中，当导线中通以沿x轴正方向的电流I ，且导线保持静止时，悬线与竖直方向夹角为θ，则磁感应强度方向和大小可能为( ) A ．沿y 轴正向，mg ILB ．沿z 轴负向，mg tan θILC ．沿z 轴正向，mg tan θILD ．沿悬线向上，mg sin θIL解析：当磁感应强度方向沿y 轴正向并且细线拉力为零时，BIL ＝mg ，B ＝mg IL ，选项A 正确；当磁感应强度方向沿z 轴负向时，由共点力的平衡条件可知，BIL ＝mg tan θ，B ＝mg tan θIL，选项B 正确；当磁感应强度方向沿z 正向或沿悬线向上时，导线不可能平衡，选项C 、D 错误． 答案：AB9．如图所示，在匀强磁场区域中有一光滑斜面体，在斜面体上放了一根长为L 、质量为m 的导线，当通以如图方向的电流后，导线恰好能保持静止，则磁感应强度B 满足( )A ．B ＝mg IL，方向水平向左B ．B ＝mg sin θIL，方向垂直纸面向外 C ．B ＝mg cos θIL，方向沿斜面向上 D ．B ＝mg tan θIL ，方向竖直向下 解析：磁场方向水平向左时，安培力竖直向上，与重力平衡，有mg ＝BIL ，解得B ＝mg IL ，故选项A 正确；磁场垂直向外时，由于电流与磁场方向平行，故安培力为零，不可能平衡，故选项B 错误；方向沿斜面向上，安培力垂直于斜面向上，不可能平衡，故选项C 错误；磁场竖直向下时，安培力水平向左，导体棒还受到重力和支持力，根据平衡条件和安培力公式，有mg tan θ＝BIL ，解得B ＝mg tan θIL，故选项D 正确． 答案：AD10．在同一光滑斜面上放同一导体棒，如图所示是两种情况的剖面图．所处空间有磁感应强度大小相等的匀强磁场，但方向不同，一次垂直斜面向上，另一次竖直向上，两次导体棒A 分别通有电流I 1和I 2，都处于静止平衡．已知斜面的倾角为θ，则( )A ．I 1∶I 2＝cos θ∶1B ．I 1∶I 2＝1∶1C ．导体棒A 所受安培力大小之比F 1∶F 2＝sin θ∶cos θD ．斜面对导体棒A 的弹力大小之比F N1∶F N2＝cos 2θ∶1解析：分别对导体棒受力分析，如图所示，利用平衡条件即可求解．第一种情况：F 1＝BI 1L ＝mg sin θ，F N1＝mg cos θ解得：I 1＝mg sin θBL第二种情况：F 2＝BI 2L ＝mg tan θ，F N2＝mg cos θ解得：I 2＝mg tan θBL所以F 1F 2＝BI 1L BI 2L ＝I 1I 2＝sin θtan θ＝cos θ， F N1F N2＝cos θ1cos θ＝cos 2θ 可见，A 、D 正确，B 、C 错误．答案：AD三、非选择题11.如图所示，一劲度系数为k 的轻质弹簧，下端挂有一匝数为n 的矩形线框abcd ，bc 边长为l ，线框的下半部处在匀强磁场中，磁感应强度大小为B ，方向与线框平面垂直，在图中垂直于纸面向里，线框中通以电流I ，方向如图所示，开始时线框处于平衡状态．现令磁场反向，磁感应强度的大小仍为B ，线框达到新的平衡，在此过程中线框位移的大小Δx 为多少？方向如何？解析：两种情况下安培力方向相反，大小均为F 安＝nBIl ，则弹簧弹力的改变量为ΔF ＝k ·Δx ＝2nBIl ，所以Δx ＝2nBIl k.开始时安培力向上，后来安培力向下，所以线框位移方向向下． 答案：2nBIl k向下 12.把一根通电的硬直导线ab 放在磁场中，导线所在区域的磁感线呈弧形，如图所示．导线可以在空中自由移动和转动，导线中的电流方向由a 向b .(1)请描述导线的运动情况．(2)虚线框内有产生以上弧形磁感线的磁场源，它可能是条形磁铁、蹄形磁铁、通电螺线管、直线电流．请你分别按每种可能考虑，大致画出它们的安放位置．解析：(1)通电导线a 端、b 端分别受到的安培力为垂直于纸面向外和垂直于纸面向里，导线会转动(从上向下看逆时针)，当转过90°时，电流方向垂直于纸面向里(仍由a 流向b )，导线受到的安培力向下，故导线会向下运动．所以导线转动(从上向下看逆时针)并下移．(2)如图所示的甲、乙、丙、丁四个图分别表示虚线框内的磁场源是条形磁体、蹄形磁体、通电螺线管和直线电流及其大致位置．答案：(1)导线转动(从上向下看逆时针)并下移(2)图见解析。

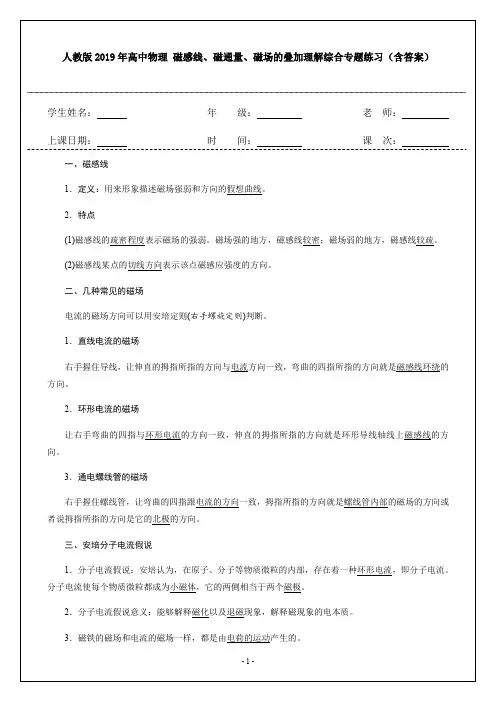

磁场复习学案姓名班级主题内容要求考点磁场及描述1．电流的磁场Ⅰ2．磁感应强度，磁感线，地磁场Ⅱ3．磁性材料，分子电流假说Ⅰ磁场对电流的作用力4．磁场对通电直导线的作用，安培力，左手定则Ⅱ5．磁电式电表原理Ⅰ磁场对运动电荷的作用力6．磁场对运动电荷的作用，洛伦兹力，带电粒子在匀强磁场中的运动Ⅱ7．质谱仪，回旋加速器Ⅰ重点本章的重点是：描述磁场特性的基本物理量——磁感应强度，表达磁场对电流和运动电荷作用规律的基本公式和基本定则——安培力公式、洛伦兹力公式和左手定则．难点本章的难点是：磁感应强度的定义、洛伦兹力公式的导出、带电粒子在匀强磁场中的运动以及带电粒子在复合场中运动问题的分析方法等等，是教学中的难点，在教学中要十分注意讨论问题的逻辑和思想方法．热点纵观近几年高考，涉及本章知识点的题目年年都有，考查次数最多的是与洛伦兹力有关的带电粒子在匀强磁场或复合场中的运动，其次是与安培力有关的通电导体在磁场中的加速或平衡问题．一、磁现象天然磁石和人造磁铁都叫做永磁体，它们能吸引铁质物体的性质-叫磁性．如磁铁能吸引铁屑、铁钉等物质．磁体的各部分磁性强弱不同，磁性最强的区域叫磁极．能够自由转动的磁体，静止时指南的磁极叫做南极(S极)，指北的磁极叫做北极(N极)．自然界中的磁体总存在着两个磁极，同名磁极相互排斥，异名磁极相互吸引．二、电流的磁效应丹麦物理学家奥斯特的贡献是发现了电流的磁效应．著名的奥斯特实验是把导线沿南北方向放置在指南的磁针上方，通电时磁针转动．三、磁场磁体与磁体之间、磁体与通电导线之间，以及通电导体与通电导体之间的相互作用是通过磁场发生的．磁体的周围、电流的周围存在磁场．四、地球的磁场地球的地理两极与地磁两极并不重合，因此，磁针并非准确地指向南北，其间有一个夹角，这就是地磁偏角，简称磁偏角．一、磁感应强度的意义描述磁场强弱和方向的物理量，是矢量．二、磁感应强度的方向1．磁感应强度的定义：描述磁场强弱的物理量．2．磁感应强度的方向：小磁针静止时N 所指的方向规定为该点的磁感应强度方向，简称为磁场方向．3．磁感应强度是矢量．三、磁感应强度的大小1．电流元：在物理学中，把很短一段通电导线中的电流I与导线长度L的乘积IL叫做电流元．2．定义：在磁场中垂直于磁场方向的通电直导线所受的磁场力F跟电流I和导线长度L的乘积IL的比值叫做通电导线所在处的磁感应强度，用B来表示．3．定义式：B＝F IL．单位：特斯拉，简称特，符号是T ．1 T＝1N A·m．一、磁感线1．在磁场中画出的一些曲线，曲线上每一点的切线都跟这点的磁感应强度的方向一致．2．在磁体的两极附近，磁场较强，磁感线较密．二、几种常见的磁场1．直线电流的磁场(1)磁感线是围绕电流的一圈圈的外疏内密的同心圆．(2)判断方法：磁感线的方向可以用安培定制（右手螺旋定则）确定．(3)安培定则：右手握住导线，让伸直的拇指所指的方向与电流的方向一致，弯曲四指所指的方向就是磁感线环绕的方向．2．环形电流和通电螺线管的磁场环形电流安培定则的用法：让右手弯曲的四指与环形电流的方向一致，伸直的拇指所指的方向就是环形导线轴线上磁感线的方向．三、安培分子电流假说1．内容：在原子、分子等物质微粒内部，存在着一种环形电流——分子电流，分子电流使每个物质微粒都成为微小的 磁体，它的两侧相当于两个 磁极 ．如图甲所示．2．对有关磁现象的解释(1)磁化：软铁棒未被磁化前，内部分子电流取向 杂乱无章 ，磁场相互抵消，对外界不显磁性，在外界磁铁的磁化下，内部各分子电流 取向一致 ，形成磁极．如图乙所示．(2)失磁：由于激烈的分子热运动或机械运动使分子电流取向变得 杂乱无章 的结果． 四、匀强磁场1．定义：磁感应强度的 大小 、 方向 处处相同的磁场． 2．磁感线特点：匀强磁场的磁感线是一些 间隔相同的平行 直线． 五、磁通量1．定义：设在磁感应强度为B 的匀强磁场中，有一个与磁场方向垂直的平面，面积为S ，则B 与S 的乘积叫做穿过这个面积的 磁通量 ，简称磁通．用字母Φ表示磁通量． 2．定义式： Φ＝BS3．单位： 韦伯 ，简称韦 ，符号Wb ,1 Wb ＝1 T·m 2 ．比较项目磁感线电场线相 似 点意义形象地描述磁场方向和相对强弱而假想的线 形象地描述电场方向和相对强弱而假想的线方向线上各点的切线方向即该点的磁场方向，是磁针N 极受力方向 线上各点的切线方向即该点的电场方向，是正电荷受电场力的方向疏密 表示磁场强弱表示电场强弱特点在空间不相交、不中断 在空间不相交不中断不同点 是闭合曲线静电场中，电场线始于正电荷或无穷远处，止于负电荷或无穷远处，是不闭合的曲线一、安培力的方向1．安培力：磁场对 通电导线 的作用力． 2．方向——遵守左手定则二、几种常见的磁场的分布特点及安培定则 1．常见永磁体的磁场(如图)3．安培力的方向特点：F⊥B，F⊥I，即F垂直于__B和I 决定的平面．安培力大小的计算1．当B与I垂直时，F＝BIL．2．当B与I在同一直线上时，F＝0．电场力安培力研究对象点电荷电流元受力特点正电荷受力方向与电场方向相同，负电荷相反安培力方向与磁场方向和电流方向都垂直判断方法结合电场线方向和电荷正、负判断用左手定则判断一、洛伦兹力1．概念：运动电荷在磁场中受到的力．2．洛伦兹力的方向(1)左手定则：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使四指指向正电荷运动的方向，这时拇指所指的方向就是运动的正电荷在磁场中所受洛伦兹力的方向．(2)负电荷受力方向与正电荷受力方向相反．3．洛伦兹力的大小一般公式：F＝qvB sinθ，其中θ是带电粒子的运动方向与磁场方向的夹角．①当θ＝90°时，即v的方向与B的方向垂直时，F＝qvB，洛伦兹力最大．②当θ＝0°，即v的方向与B的方向平行时，F＝0，洛伦兹力最小．．洛伦兹力的作用效果特点由于洛伦兹力总是垂直于电荷运动方向，因此洛伦兹力总是不做功．它只能改变运动电荷的速度(即动量)的方向，不能改变运动电荷的速度(或动能)的大小电场力洛伦兹力作用对象静止或运动的电荷运动的电荷力的大小F电＝qE，与v无关F洛＝qvB sinα，与v有关，当B与v平行时，F洛＝0力的方向平行于电场方向同时垂直于速度方向和磁场方向对运动电荷的作用效果改变速度大小、方向，对运动电荷做功(除非初、末状态位于同一等势面)只改变运动电荷的速度方向，对运动电荷不做功一、带电粒子在匀强磁场中的运动1．实验探究(1)不加磁场时，电子束的径迹是一条直线(1)洛伦兹力不改变带电粒子速度的大小，或者说洛伦兹力对带电粒子不做功．(2)沿着与磁场垂直的方向射入磁场的带电粒子，在匀强磁场中做圆周运动．洛伦兹力方向总与速度方向垂直，正好起到了提供向心力的作用．一、速度选择器如图所示，粒子所受的电场力FE＝qE，所受的洛伦兹力FB＝qvB，则由匀速运动的条件FE＝FB可得，v＝E/B，即满足比值的粒子都沿直线通过，与粒子的正负无关．除此之外，还应注意以下两点：1．若v＞EB或v＜EB，粒子都将偏离直线运动．粒子若从右侧射入，则不可能匀速通过电磁场，这说明速度选择器不仅对粒子速度的大小有选择，而且对速度的方向也有选择．2．要想使F E与F B始终相反，应将v、B、E三者中任意两个量的方向同时改变，但不能同时改变三个或者任一个方向，否则将破坏速度选择功能．2．加速：带电粒子进入质谱仪的加速电场，由动能定理得：qU ＝12m v2．①二、质谱仪1．原理图：如图所示：3．偏转：带电粒子进入质谱仪的偏转磁场做匀速圆周运动，洛伦兹力提供向心力：Bqv ＝mv2r．②4．半径与质量关系：由①②两式可以求出粒子的半径r、质量m、比荷qm等．其中由r＝1B2mU质量变化．1．构造图：如图所示．回旋加速器的核心部件是两个 D 型盒 ．2．周期：高频交流电的周期与带电粒子在D 形盒中的运动周期 相同．粒子每经过一次加速，其轨道半径就大一些，粒子绕圆周运动的周期 不变 ． 3．最大动能：由qvB ＝mv 2r 和E K ＝12mv 2得E K ＝q 2B 2r 22m ，当r ＝R 时，有最大动能E km ＝q 2B 2R 22m (R 为D 形盒的半径)，即粒子在回旋加速器中获得的最大动能与q 、m 、B 、R 有关，与加速电压无关．(1)磁场的作用带电粒子以某一速度垂直磁场方向进入匀强磁场后，在洛伦兹力作用下做匀速圆周运动，周期T ＝2πmqB ，由此看出其周期与速率、半径均无关，带电粒子每次进入金属盒都运动相等的时间(半个周期)后平行电场方向进入电场，(2)电场的作用回旋加速器两个半圆形金属盒之间的缝隙区域存在周期性变化的并且垂直于两金属盒正对截面的匀强电场，带电粒子经过该区域时被加速． (3)交变电压的周期为保证带电粒子每次经过缝隙时都被加速，使之能量不断提高，需在缝隙两侧加上跟带电粒子在半圆形金属盒中运动周期相同的交变电压． 三、磁流体发电机如图是磁流体发电机，其原理是：等离子体喷入磁场B ，正、负离子在洛伦兹力作用下发生上下偏转而聚集到A 、B 板上，产生电势差．设板间距离为l ，当等离子体以速度v 匀速通过A 、B 板间时，A 、B 板上聚集的电荷最多，板间电势差最大，即为电源电动势．此时离子受力平衡：E 场q ＝Bqv ，即E 场＝Bv ，故电源电动势E ＝E 场l ＝Blv ．三、电磁流量计如图所示，一圆形导管直径为d ，用非磁性材料制成，其中可以导电的液体向左流动，导电流体中的自由电荷(正负离子)在洛伦兹力作用下横向偏转，a 、b 间出现电势差，当自由电荷所受电场力和洛伦兹力平衡时，a 、b 间的电势差就保持稳定，由Bqv ＝U d q ，可得v ＝U Bd ，流量Q ＝Sv ＝πd 24·U Bd ＝πdU4B．、霍尔效应如图所示，厚度为h ，宽度为d 的导体板放在垂直于它的磁感应强度为B 的匀强磁场中．当电流按如图方向通过导体板时，在导体板的上侧面A 和下侧面A ′之间会产生电势差，这种现象称为霍尔效应．实验表明，当磁场不太强时，电势差U 、电流I 和B 的关系为U ＝k IBd，式中的比例系数k 称为霍尔系数．一、带电粒子在匀强磁场中做圆周运动的分析1．带电粒子在磁场中做匀速圆周运动的半径和周期 (1)带电粒子做匀速圆周运动的受力特征： F 洛＝F 向，即qvB ＝m v 2r ，所以轨迹半径r ＝mvqB ．(2)运动的周期：T ＝2πr v ＝2πmqB2．带电粒子在匀强磁场中做圆周(或部分圆周)运动的圆心、半径及时间的确定 (1)圆心的确定．带电粒子进入有界磁场后，其轨迹是一段圆弧，确定圆弧的圆心是解决问题的关键．在解决实际问题中，确定圆心的位置通常有如下两种方法：①已知带电粒子的入射方向和出射方向时，通过入射点和出射点作入射方向和出射方向的垂线，两条垂线的交点即粒子轨迹的圆心，如左下图所示．②已知入射方向和出射点的位置，可以通过入射点作入射方向的垂线，再做入射点和出射点连线的中垂线，两条垂线的交点就是粒子运动轨迹的圆心．如右上图所示． (2)运动半径的确定．做入射点、出射点对应的半径(或圆周上的其他点)，并作适当的辅助线建立直角三角形，利用直角三角形的边角关系结合r ＝mvqB 求解．(3)运动时间的确定．粒子在磁场中运动一周的时间为周期T ＝2πm /qB ，当粒子在有界磁场中运动的圆弧对的圆心角为α时，粒子在有界磁场中运动时间为t＝α360°T或t＝α2π公式t＝α360°T中的α以“度”为单位，公式t＝α2πT中的α以“弧度”为单位，两式中的T为粒子在无界磁场中运动的周期．由以上两式可知，带电粒子在有界磁场中运动的时间随转过的圆心角的增大而增大，与轨迹的长度无关．如图所示，带电粒子射出磁场的速度方向与射入磁场的速度方向间的夹角φ叫做粒子的偏向角．偏向角φ等于入射点与出射点间的圆弧所对应的圆心角α，即φ＝α，如图所示．同时，入射点与出射点间的圆弧对应的圆心角α等于入射点与出射点间的弦与入射速度方向间夹角θ的2倍，即2θ＝α．3．有界磁场的径迹问题．(1)磁场边界的类型如图所示．(2)与磁场边界的关系．①刚好穿出磁场边界的条件是带电粒子在磁场中运动的轨迹与边界相切．②当速度v一定时，弧长(或弦长)越长，圆周角越大，则带电粒子在有界磁场中运动的时间越长．③当速率v变化时，圆周角越大的，运动的时间越长．(3)有界磁场中运动的对称性．①从某一直线边界射入的粒子，从同一边界射出时，速度与边界的夹角相等；②在圆形磁场区域内，沿径向射入的粒子，必沿径向射出．垂直电场线进入匀强电场(不计重力)垂直磁感线进入匀强磁场(不计重力)受力情况恒力F＝Eq；大小、方向不变洛伦兹力F＝Bqv；大小不变，方向随v的改变而改变运动类型类平抛运动匀速圆周运动或其一部分运动轨迹抛物线圆或圆的一部分垂直电场线进入匀强电场(不计重力)垂直磁感线进入匀强磁场(不计重力)轨迹图象求解方法处理横向偏移y 和偏转角φ要通过类平抛运动的规律求解 横向偏移y 和偏转角φ要结合圆的几何关系通过圆周运动的讨论求解 决电磁场问题把握三点：(1)明确电磁场偏转知识及磁场中做圆周运动的对称性知识； (2)画轨迹示意图，明确运动性质； (3)注意两个场中运动的联系．例一、在平面直角坐标xOy 中，第Ⅰ象限存在沿y 轴负方向的匀强电场，第Ⅳ象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为B ．一质量为m 、电荷量为q 的带正电的粒子从y 轴正半轴上的M 点以速度v 0垂直于y 轴射入电场，经x 轴上的N 点与x 轴正方向成θ＝60°角射入磁场，最后从y 轴负半轴上的P 点垂直于y 轴射出磁场，如图所示．不计粒子重力，求(1)M 、N 两点间的电势差UMN ；(2)粒子在磁场中运动的轨道半径r ； (3)粒子从M 点运动到P 点的总时间t ．如图1所示，套在很长的绝缘直棒上带电的小球，其质量为m 、带电荷量为Q ，小球可在棒上滑动，现将此棒竖直放在匀强电场和匀强磁场中，电场强度是E ，磁感应强度是B ，小球与棒的动摩擦因数为μ，求小球由静止沿棒下滑的最大加速度和最大速度．【答案】(1)3m v 22q(2)2m v 0qB(3)(33＋2π)m3qB答案：a max ＝g v max ＝mg ＋μQEμQB。

2022年高考物理热点考点专题27 磁场的叠加、安培力作用一、单选题1．如图所示，矩形线框abcd 位于通电长直导线附近，线框与导线在同一平面内，线框的两条边与导线平行，下列过程中线框无感应电流产生的是（ ）A ．线框向上平移一小段距离B ．线框向右平移一小段距离C ．线框以dc 边为轴转过一小角度D ．导线中电流I 逐渐增大或逐渐减小2．如图所示，纸面内半径为r 、圆心在O 点的圆，其外切正三角形ABC 的边BC 与圆相切于M点。

三根平行长直通电导线分别在A 、B 、C 三点垂直纸面固定，电流的大小均为I 。

已知通有电流I的长直导线在距其d 处产生的磁感应强度大小B =kId（其中k 常量），则M 点的磁感应强度为（ ）A ．√13kI 3r ，方向垂直纸面向里B ．√13kI 3r ，方向由M 指向BC ．kI 3r，方向垂直纸面向里D ．kI 3r，方向方向由M 指向B3．一对相同的载流圆线圈彼此平行且共轴，通以同方向等大电流，在两线圈圆心O 1、O 2连线上取A 、B 、C 三点，使得AO 1＝O 1B ＝BO 2＝O 2C ，A 、B 两点的磁感应强度大小分别为B A 和B B .若仅将线圈O 2中电流反向（大小不变），则C 点的磁感应强度大小变为B C ，下列说法正确的是（ ）A．B C＝B B－B A，开始时A与C磁场同向，后来A与C磁场反向B．B C＝B B－B A，开始时A与C磁场反向，后来A与C磁场同向C．B C＝2B A－B B，开始时A与C磁场同向，后来A与C磁场反向D．B C＝2B A－B B，开始时A与C磁场反向，后来A与C磁场同向4．如图所示，正方形abcd的四个顶点处分别有垂直于正方形平面的无限长直导线，导线中通有方向向里的恒定电流，O点是正方形abcd的中心；若a、b、c、d四处导线中的电流分别为I、2I、3I、4I，当正方形所在空间加一磁感应强度为B0的匀强磁场后，O点的磁感应强度为0。

磁场对通电导线的作用——安培力(25分钟·60分)一、选择题(本题共6小题,每题6分,共36分)1.关于通电直导线在匀强磁场中所受的安培力,下列说法正确的是( )D.将直导线从中折成直角,安培力的大小一定变为原来的一半【解析】选B。

根据左手定则可知,安培力方向与磁场和电流组成的平面垂直,即与电流和磁场方向都垂直,故A错误,B正确; 磁场与电流不垂直时,安培力的大小为F=BILsin θ,则安培力的大小与通电导线和磁场方向的夹角有关,故C错误;当电流方向与磁场的方向平行,所受安培力为0,将直导线从中折成直角,让其中的一半与磁场的方向平行,安培力的大小将变为原来的一半;将直导线在垂直于磁场的方向的平面内从中折成直角,安培力的大小一定变为原来的,故D错误。

故选B。

2.(多选)如图所示,通电直导线处在蹄形磁铁两极间,受到力F的作用发生偏转,以下说法正确的是( ) 【解析】选A、D。

磁场力是磁场本身性质的体现,磁场是一种物质,磁体间或磁体与电流间的作用都是通过磁场完成的,但是磁场看不见摸不着并不意味着只有受力物体没有施力物体,没有反作用力。

这时我们需找出产生磁场的物体,它才是施力物体,力F的反作用力作用在施力物体上,故选A、D。

【加固训练】如图所示,由直径AOB和半圆ACB构成的半径为R的半圆形金属框放置在磁感应强度大小为B的匀强磁场中,且与磁场方向(垂直于纸面向外)垂直。

若通以如图所示的电流,已知从A端流入的总电流强度为I,则金属框所受到的磁场的作用力的合力为( )A.方向沿纸面向上,大小为0B.方向沿纸面向上,大小为2BIRC.方向沿纸面向下,大小为BIRD.方向沿纸面向下,大小为2BIR【解析】选B。

圆弧ACB的有效长度为2R,设通过ACB的电流为I1,则该部分导线受到的安培力为:F1=B×I1×2R=2BI1R,由左手定则可知方向沿纸面向上。

通过直径AOB的电流为I2=II1,则该部分导线受到的安培力为F2=B×I2×2R=2BI2R,由左手定则可知方向沿纸面向上。

人教版高二物理（选修3-1）第三章磁场3.4磁场对通电导线的作用力典型例题深度分析例4. 如下图所示，两平行光滑导轨相距为20 cm ，金属棒MN 的质量为10 g ，电阻R ＝8Ω，匀强磁场的磁感应强度B ＝0.8T ，方向竖直向下，电源电动势E ＝10V ，内阻r ＝l Ω。

当电键K 闭合时，MN 恰好平衡，求变阻器R 1的取值为多少?设45θ=o 。

分析：先根据左手定则判定安培力的方向，然后根据平衡条件列方程，再利用安培力公式以及闭合电路欧姆定律进行求解。

解：金属棒平衡时的平面受力图，如图所示。

当MN 平衡时，有0=θ-θcos BIL sin mg① 由电路欧姆定律，得r R R E I ++=1② 由①、②式联立并代入数据，得R 1＝7Ω【点拨】改变观察角度，画出平面受力图，可使问题更便于分析。

例5. 质量为m 、长度为L 的导体棒MN 静止于水平导轨上，通过MN 的电流为I ，匀强磁场的磁感应强度为B ，方向与导轨平面成θ角斜向下，如图所示，求棒MN 受到的支持力和摩擦力。

解析：求解此题容易犯的错误就是认为磁感应强度B 与棒MN 斜交成θ角。

实际上尽管磁感线倾斜θ角，但磁场方向与棒MN 仍是正交的。

由左手定则判断安培力的方向时，要注意安培力的方向既垂直于电流方向又垂直于磁场方向，垂直于电流方向和磁场方向所决定的平面，棒MN 受力分析如图所示。

由平衡条件有水平方向：θ=μsin F F竖直方向：mg F F N +θ=cos且BIL F =从而得：θ=μsin BIL F ，mg BIL F N +θ=cos答案：θ+θsin cos BIL mg BIL【例1】如图所示，有一通电直导线放在蹄形电磁铁的正上方，导线可以自由移动，当电磁铁线圈与直导线中通以图示的电流是时，有关直导线运动情况的说法中正确的是（从上往下看）（C ）A 、顺时针方向转动，同时下降B 、顺时针方向转动，同时上升C 、逆时针方向转动，同时下降D 、逆时针方向转动，同时上升【解析】用安培定则判断通电蹄形电磁铁的极性，通电直导线在蹄形磁铁的磁场中，它的受力情况用电流无法进行判断，如图所示把直线电流等效为AO 、OO/、O/B 三段，其中OO/为极短的电流元。

人教版物理选修3-1 3.4通电导线在磁场中受到的力同步训练一、单项选择题（下列选项中只有一个选项满足题意）1．如图，通电直导线与通电矩形线圈同在纸面内，线圈所受安培力的合力方向为（）A．向右B．向左C．向下D．向上2．如图所示，条形磁铁压在水平的粗糙桌面上，它的正中间上方有一根长直导线L，导线中通有垂直于纸面向里（即与条形磁铁垂直）的电流。

若将直导线L沿竖直向上方向缓慢平移，远离条形磁铁，则在这一过程中（）A．桌面受到的压力将增大B．桌面受到的压力将减小C．桌面受到的摩擦力将增大D．桌面受到的摩擦力将减小3．如图所示，两平行直导线cd和ef竖直放置，通以方向相反大小相等的电流，a、b两点位于两导线所在的平面内．则A．b点的磁感应强度为零B．ef导线在a点产生的磁场方向垂直纸面向里C．cd导线受到的安培力方向向右D．同时改变了导线的电流方向，cd导线受到的安培力方向不变4．如图所示，把一重力不计的通电直导线水平放在蹄形磁铁磁极的正上方，导线可以自由转动和平动，当导线通入图示方向的电流I时，从上往下看，导线的运动情况是（）A．顺时针方向转动，同时下降B．顺时针方向转动，同时上升C．逆时针方向转动，同时下降D．逆时针方向转动，同时上升5．一电流表的原理如图所示。

质量为m=20g的均质细金属棒MN的中点处通过一绝缘挂钩与一竖直悬挂的弹簧相连，弹簧劲度系数为k=2.0N/m。

在矩形区域abcd内有匀强磁场，磁感应强度大小B=0.20T，方向垂直纸面向外。

与MN的右端N连接的一绝缘轻指针可指示标尺上的读数，MN的长度大于ab，ab的长度为l=0.20m，bc的长度为L=0.05m，当MN中没有电流通过且处于平衡状态时，MN与矩形区域的cd边重合，当MN中有电流通过时，指针示数可表示电流强度，不计通电时电流产生的磁场的作用（g=10m/s2）（）A．若要电流表正常工作，N端应接电源正极B．若将量程扩大2倍，磁感应强度应变为B'=0.40TC．此电流表可以测量的最大电流为2.0AD．当电流表示数为零时，弹簧伸长10cm、边均与ad边成60°6．如图所示，用电阻率为ρ、横截面积为S、粗细均匀的电阻丝折成平面梯形框架，ab cd===。

专题48 磁场叠加问题与安培力问题一、安培定则的应用与磁场叠加1．电流周围的磁场(安培定则)电流直线电流通电螺线管环形电流磁场特征无磁极、非匀强且距导线越远处磁场越弱与条形磁铁磁场相似，管内为匀强磁场且磁场最强，管外为非匀强磁场环形电流的两侧是N极和S极且离圆环中心越远处磁场越弱安培定则图示立体图横截面图纵截面图2.磁场的叠加空间中的磁场通常会是几个磁场的叠加，磁感应强度是矢量，可以通过平行四边形定则进行计算或判断，通常考题中出现的磁场不是匀强磁场，这类考题的解法如下：（1）确定磁场场源（2）定位空间中需要求解磁场的点，利用安培定则判断各个场源在这一点上产生磁场的大小和方向（3）应用平行四边形定则进行合成【典例1】两根长直漆包线交叉放置并分别通以如图所示的电流I，那么两电流的磁场在导线平面内方向一致的是()A．区域1、2B.区域3、4C．区域1、3D.区域2、4答案C解析根据安培定则判断，两电流的磁场在导线平面内方向一致的是区域1、3，故C 正确。

【典例2】如图所示，两根相互平行的长直导线过纸面上的M、N两点，且与纸面垂直，导线中通有大小相等、方向相反的电流．a、O、b在M、N的连线上，O为MN的中点，c、d位于MN的中垂线上，且a、b、c、d到O点的距离均相等．关于以上几点处的磁场，下列说法正确的是( )A．O点处的磁感应强度为零B．a、b两点处的磁感应强度大小相等，方向相反C．c、d两点处的磁感应强度大小相等，方向相同D．a、c两点处磁感应强度的方向不同答案 C【跟踪短训】1. (多选)(教科教材原题)如图为通电螺线管。

A为螺线管外一点，B、C两点在螺线管的垂直平分线上，则下列说法正确的是()A．磁感线最密处为A处，最疏处为B处B．磁感线最密处为B处，最疏处为C处C．小磁针在B处和A处N极都指向左方D．小磁针在B处和C处N极都指向右方答案BC解析根据通电螺线管的磁感线分布情况可知，A错误，B正确；根据安培定则判断，A处、B处磁场方向向左，C处磁场方向向右，由小磁针N极指向磁场方向可知，C正确，D错误。

专题3.5 磁场叠加（基础篇）一．选择题1．（6分）（2019山东潍坊三模）如图所示，在磁感应强度大小为B0的匀强磁场中，两长直导线P和Q垂直于纸面固定放置，两者之间的距离为l。

在两导线中均通有方向垂直于纸面向里大小相等的电流时，纸面内与两导线距离为l的a点处的磁感应强度为零。

若仅让P中的电流反向，则a点处磁感应强度的大小为（）A．2B0B．B0C．B0D．B0【参考答案】B【名师解析】在两导线中均通有方向垂直于纸面向里的电流I时，纸面内与两导线距离为l的a点处的磁感应强度为B1，如下图所示：由于此时a点处的磁感应强度为零，则有B1＝B0；由此可知，外加的磁场方向与PQ平行，且由Q指向P，若仅让P中的电流反向，依据几何关系，及三角知识，则有：B P cos30°＝B0；解得：P或Q通电导线在a处的磁场大小为B P＝B0；当P中的电流反向，其他条件不变，再依据几何关系，及三角知识，则有：B2＝B0；因外加的磁场方向与PQ平行，且由Q指向P，磁场大小为B0；最后由矢量的合成法则，那么a点处磁感应强度的大小为B＝B0，故B正确，ACD错误。

2．如图所示，在直角三角形ABC的A点和B点分别固定一垂直纸面向外和向里的无限长通电直导线，其电流强度分别为I A 和I B ，∠A ＝30°，通电直导线形成的磁场在空间某点处的磁感应强度B＝k I r ，k 为比例系数，r 为该点到导线的距离，I 为导线的电流强度．当一电子在C 点的速度方向垂直纸面向外时，所受洛伦兹力方向垂直BC 向下，则两直导线的电流强度I B 与I A 之比为( )A ．12B ．34C ．32D ．14【参考答案】D【名师解析】．由左手定则可知C 点处磁场的磁感应强度B 合的方向平行BC 向右，设A 处导线和B 处导线在C 处形成的磁场的磁感应强度大小分别为B A 和B B ，方向分别与AC 和BC 垂直，如图所示，可知B BB A＝sin 30°＝12，又B B B A ＝k I B l BC k I A l AC，计算可得I B I A ＝14，D 正确．3．如图所示，在竖直向下的匀强磁场中有一根水平放置的通电长直导线，电流方向向左，abcdef 是与直导线在同一平面内关于直导线对称的正六边形，且与磁场方向平行，下列关于各点的磁感应强度大小与方向的说法主确的是（ ）A. a 、d 两点的磁场方向相同B. b 、e 两点的磁场方向相同C. a 点的磁感应强度大于b 点的磁感应强度D. a 点的磁感应强度大于f 点的磁感应强度【参考答案】C【名师解析】根据安培定则知，通电直导线周围的磁场中， a 、b 、c 三点的磁场方向都是垂直直面向里的，d 、e 、f 都是垂直直面向外的。
