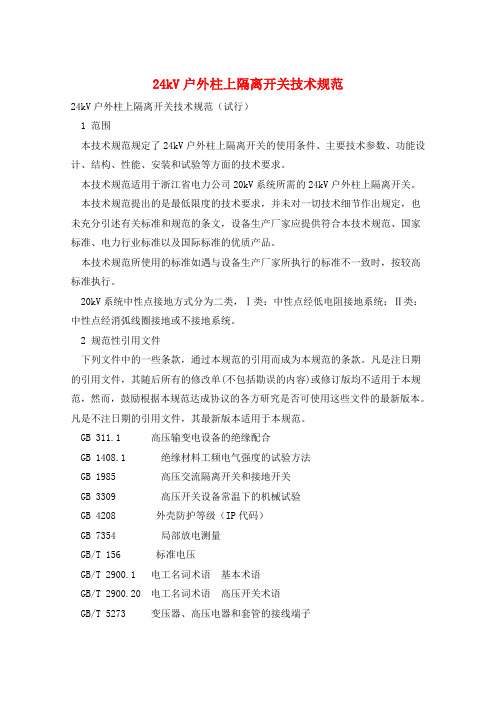

24kV户外柱上隔离开关技术规范24kV户外柱上隔离开关技术规范（试行）1 范围本技术规范规定了24kV户外柱上隔离开关的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。

本技术规范适用于浙江省电力公司20kV系统所需的24kV户外柱上隔离开关。

本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。

本技术规范所使用的标准如遇与设备生产厂家所执行的标准不一致时，按较高标准执行。

20kV系统中性点接地方式分为二类，Ⅰ类：中性点经低电阻接地系统；Ⅱ类：中性点经消弧线圈接地或不接地系统。

2 规范性引用文件下列文件中的一些条款，通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

GB 311.1 高压输变电设备的绝缘配合GB 1408.1 绝缘材料工频电气强度的试验方法GB 1985 高压交流隔离开关和接地开关GB 3309 高压开关设备常温下的机械试验GB 4208 外壳防护等级（IP代码）GB 7354 局部放电测量GB/T 156 标准电压GB/T 2900.1 电工名词术语基本术语GB/T 2900.20 电工名词术语高压开关术语GB/T 5273 变压器、高压电器和套管的接线端子GB/T 5582 高压电力设备外绝缘污秽等级GB/T 8287 标称电压高于1000V系统用户内和户外支柱绝缘子GB/T 11022 高压开关设备和控制设备标准的共用技术要求DL/T 486 交流高压隔离开关和接地开关订货技术条件DL/T 593 高压开关设备和控制设备标准的共用技术要求Q/GDW-11-125-____ 浙江电网电气设备交接试验规程Q/GDW-11-120-____ 输变电设备状态检修试验规程浙电生(____)363号浙江电网污区分布图(____版)执行规定3 术语和定义本标准采用GB/T 2900.20、GB/T 11022和DL/T 593等标准中有关术语和定义。

主导电回路主要由动、静触头座和导电板组成，电流等级为630A以上时，导电部件表面镀锡；电流等级为1250A时，导电部件表面镀银。

隔离开关分合时用绝缘钩棒操作，绝缘钩棒扣住隔离开关锁钩，拉动锁钩向分闸方向，解开自锁装置后带动与之相连的导电板旋转实现分闸动作，合闸时由绝缘钩棒顶住隔离开关锁钩带动转轴旋转,使之相连的导电板转动至合闸位置，此时自锁装置将隔离开关锁定在合闸位置。

本型隔离开关可安装于支柱、墙壁、天花板、横架或金属架上,也可以立装、斜装或,但安装位置应使触刀打开时趋向下方。

5．安装与调整1．本系列隔离开关可以垂直或倾斜安装,但安装位置应使触刀打开时趋向下方：2．隔离开关处于合闸位置时，触头上各接触点应全部接触，开箱后,立即检查产品是否和订货单一致,随即技术文件是否齐全。

3．安装前应仔细擦拭开关上的尘垢,检查接触表面及端子,并涂上一层工业凡士林。

4．安装时,应将接地处擦净,涂上工业凡士林,并用接地螺钉妥善的接地.6．验收与保管1、产品到达目的地后，须用户应将其放在干燥通风场所，不宜倒置，并尽快按下列事项进行验收：（1）首先检查包装箱外表面有无损坏和异常现象，外表检查完毕后，把包装箱打开取出所附文件。

（2）检查产品所附文件是否齐全(包括装箱清单、产品合格证、安装使用说明书等）（3）取出产品及附件（注意切勿使绝缘支柱瓷瓶部分受损），并进行核对。

（4）检查产品外观有无损坏和异常现象。

2、产品经验收后，无论是否立即安装使用，均应安下列各项存放保管：（1）隔离开关各磨擦转动部分必须擦净并涂以无酸性凡士林保护。

（2）产品长期存放库房时，应定期检查（每次不超过六个月），若发现生锈时，应除去锈层，涂以防锈剂。

7．使用须知1 、投入运行前，应进行一次全面检查，确认无误后，方可投入运行。

（1）隔离开关各部位尺寸是否符合要求。

（2）各连接部分的螺拴应紧固牢靠，尤其是与母线的联接。

（3）触头上各接触点应全部接触（4）投入运行后应注意下列事项：（5）隔离开关在一般情况下，必须当线路负荷切除后方可进行分、合闸操作。

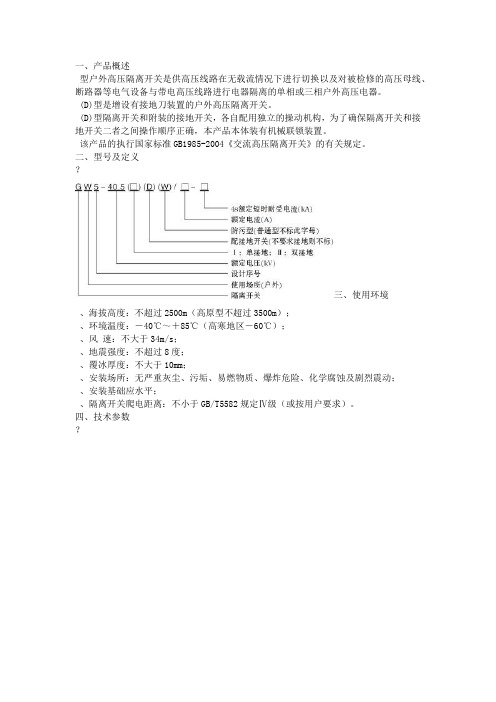

一、产品概述型户外高压隔离开关是供高压线路在无载流情况下进行切换以及对被检修的高压母线、断路器等电气设备与带电高压线路进行电器隔离的单相或三相户外高压电器。

(D)型是增设有接地刀装置的户外高压隔离开关。

(D)型隔离开关和附装的接地开关，各自配用独立的操动机构，为了确保隔离开关和接地开关二者之间操作顺序正确，本产品本体装有机械联锁装置。

该产品的执行国家标准GB1985-2004《交流高压隔离开关》的有关规定。

二、型号及定义？三、使用环境、海拔高度：不超过2500m（高原型不超过3500m）；、环境温度：－40℃～＋85℃（高寒地区－60℃）；、风速：不大于34m/s；、地震强度：不超过8度；、覆冰厚度：不大于10mm；、安装场所：无严重灰尘、污垢、易燃物质、爆炸危险、化学腐蚀及剧烈震动；、安装基础应水平；、隔离开关爬电距离：不小于GB/T5582规定Ⅳ级（或按用户要求）。

四、技术参数？五、结构简介隔离开关结构简介单级隔离开关呈V型结构，由成50度夹角的两个支座、支柱绝缘子、接线座、触头、接地静触头、接地刀闸、接线端子等部分组成。

不同电流规格产品的结构形式以及底座、轴承座、支柱绝缘子等部件都是相同的，只是主导电回路稍有差别。

传动箱传动箱供配用机构传动轴90°转动时使用。

操动机构本产品配用的机构有CS17、CS17-G2人力操动机构或CJ6电动操动机构， CS17型人力操动机构其操动手柄转动角度为90°，机构上设有连锁板，以防止隔离开关的误动作。

CS17-G2型人力操动机构是一种多用途组合式人力机构，它采用竖直90°操作并带辅助开关。

CJ6电动操动机构为电动机通过减速装置驱动的电动操动机构。

由电动机、传动齿轮、涡轮、涡杆、转轴、辅助开关及电动机控制附件等组成。

六、外形及安装尺寸图？七、订货须知：用户订货时请注明：1) 隔离开关的型号、规格和数量；2) 配用接地开关数量及形式（单接地或双接地）；3) 操作机构：手动机构型号，辅助开关级数（4级或8级）；4) 要求提供备件的代号名称及数量。

概述:有机复合绝‎缘高压隔离‎开关，适用于相应‎电压等级及‎电流负荷的‎电力系统中‎作输配线路‎及电器设备‎接通或断开‎之用，以便于电力‎系统停电或‎检修，保障检修工‎作人员的安‎全用途及使用‎范围：HGW9系‎列户外高压‎隔离开关（以下简称隔‎离开关）用于单相或‎三相交流5‎0HZ，额定电压1‎0~15kV，额定电流2‎00~100A的‎电力系统中‎，作为有电压‎无负载时分‎合电路和过‎载保护之用‎。

其使用地点‎环境的条件‎如下：1、户外；2、环境温度: +400C;3、海拔高度不‎超过400‎0m；4、最大风速不‎超过35m‎/s；5、3级及以下‎污秽地区；6、地震烈度不‎超过8级。

技术参数表‎：10kV交‎流高压户外‎隔离开关技术规范书‎工程项目：广西电网公‎司年月目录1 总则2 使用环境条‎件3 技术参数和‎要求4 试验5 供货范围6 技术资料和‎图纸交付进‎度7 运输要求8 技术服务1总则1.1本设备技‎术规范书适‎用于10k‎V系统户外‎隔离开关和‎接地开关，本技术规范‎书提出了该‎产品的功能‎设计、结构、性能、和试验等方‎面的技术要‎求。

1.2需方在本‎规范书中提‎出了最低限‎度的技术要‎求，并未规定所‎有的技术要‎求和适用的‎标准，未对一切技‎术细则作出‎规定，也未充分引‎述有关标准‎和规范的条‎文，供方应提供‎一套满足本‎规范书和现‎行有关标准‎要求的高质‎量产品及其‎相应服务。

1.3如果供方‎没有以书面‎形式对本规‎范书的条款‎提出异议，则意味着供‎方提供的设‎备（或系统）完全满足本‎规范书的要‎求。

如有异议，应在投标书‎中以“对规范书的‎意见和与规‎范书的差异‎”为标题的专‎门章节加以‎详细描述。

1.4本设备技‎术规范书经‎需供双方确‎认后作为订‎货合同的技‎术附件，与合同正文‎具有同等的‎法律效力。

1.5供方须执‎行现行国家‎标准和行业‎标准。

应遵循的主‎要现行标准‎如下。

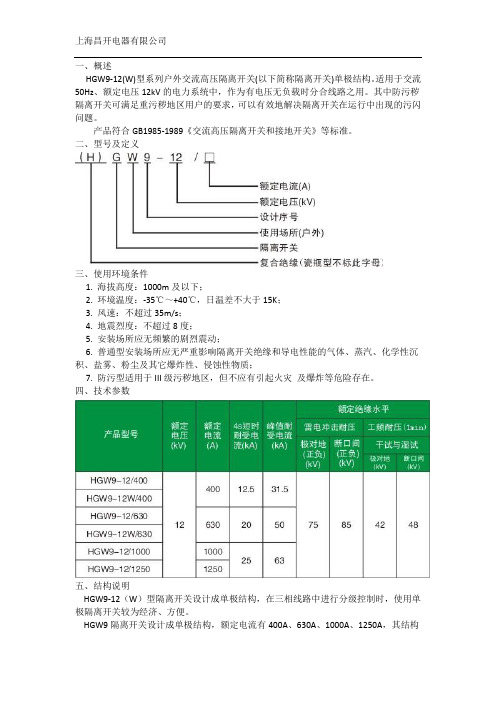

一、概述HGW9-12(W)型系列户外交流高压隔离开关(以下简称隔离开关)单极结构。

适用于交流50Hz、额定电压12kV的电力系统中，作为有电压无负载时分合线路之用。

其中防污秽隔离开关可满足重污秽地区用户的要求，可以有效地解决隔离开关在运行中出现的污闪问题。

产品符合GB1985-1989《交流高压隔离开关和接地开关》等标准。

二、型号及定义三、使用环境条件1. 海拔高度：1000m及以下；2. 环境温度：-35℃～+40℃，日温差不大于15K；3. 风速：不超过35m/s；4. 地震烈度：不超过8度；5. 安装场所应无频繁的剧烈震动；6. 普通型安装场所应无严重影响隔离开关绝缘和导电性能的气体、蒸汽、化学性沉积、盐雾、粉尘及其它爆炸性、侵蚀性物质；7. 防污型适用于III级污秽地区，但不应有引起火灾及爆炸等危险存在。

四、技术参数五、结构说明HGW9-12（W）型隔离开关设计成单极结构，在三相线路中进行分级控制时，使用单极隔离开关较为经济、方便。

HGW9隔离开关设计成单极结构，额定电流有400A、630A、1000A、1250A，其结构均由支柱绝缘子、导电部分（触刀、触座）及钩板等组成。

本隔离开关采用闸刀式结构，单极由两片触刀组成，触刀两端靠近触座处装有压缩弹簧，并有调节螺母，以形成良好的接触压力，闸刀上装有钩板，合闸后即自锁，因而无论本身白重，震动或电动力的作用，都不会使其自动分闸，在正常运行或短路状态下，均能保证其电动稳定性及热稳定性。

本隔离开关用绝缘钩棒操动。

本产品外形尺寸及安装尺寸图见图1、图2及图3。

六、订货须知额户订货时请注明：*产品型号、规格、额定电压及电流；*使用条件、普通型或防污型；*如有其他特殊要求可与本公司协商解决。

上海昌开电器有限公司。

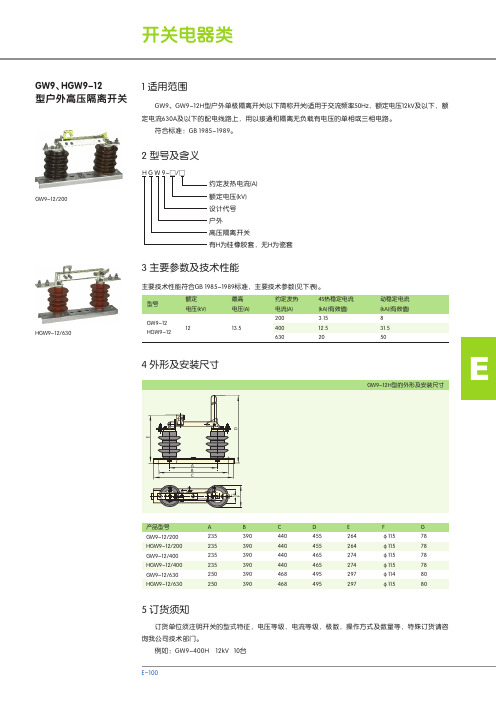

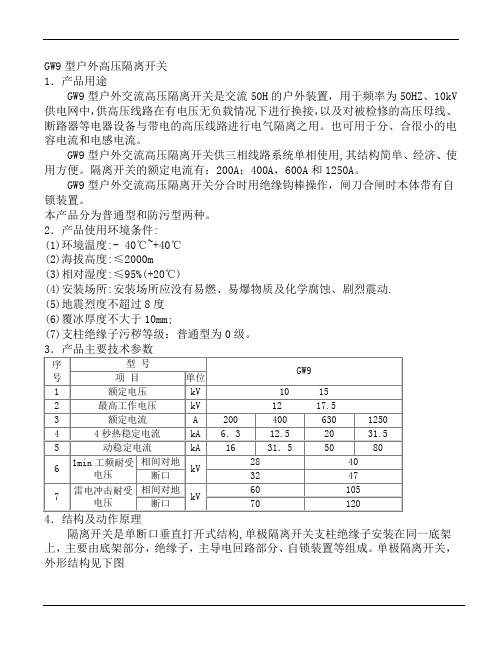

GW9、HGW9-12型户外高压隔离开关GW9、GW9-12H型户外单极隔离开关(以下简称开关)适用于交流频率50Hz，额定电压12kV及以下，额定电流630A及以下的配电线路上，用以接通和隔离无负载有电压的单相或三相电路。

符合标准：GB 1985-1989。

H G W 9-□/□约定发热电流(A)额定电压(kV)设计代号户外高压隔离开关有H为硅橡胶套，无H为瓷套主要技术性能符合GB 1985-1989标准，主要技术参数(见下表)。

2004006303.1512.520831.55013.512GW9-12HGW9-12型号额定电压(kV)最高电压(A)约定发热电流(A)4S热稳定电流(kA)(有效值)动稳定电流(kA)(有效值)产品型号GW9-12/200HGW9-12/200GW9-12/400HGW9-12/400GW9-12/630HGW9-12/630A235235235235250250B390390390390390390C440440440440468468D455455465465495495E264264274274297297G787878788080Fφ115φ115φ115φ115φ114φ115订货单位须注明开关的型式特征，电压等级，电流等级，极数，操作方式及数量等，特殊订货请咨询我公司技术部门。

例如：GW9-400H 12kV 10台GW9-12/200HGW9-12/6301 适用范围2 型号及含义3 主要参数及技术性能4 外形及安装尺寸5 订货须知-E100E 开关电器类。

概述:有机复合绝缘高压隔离开关，适用于相应电压品级及电流负荷的电力系统中作输配线路及电器设备接通或断开之用，以便于电力系统停电或检修，保障检修工作人员的安全用途及利用范围：HGW9系列户外高压隔离开关（以下简称隔离开关）用于单相或三相交流50HZ，额定电压10~15kV，额定电流200~100A的电力系统中，作为有电压无负载时分合电路和过载保护之用。

其利用地址环境的条件如下：1、户外；2、环境温度: +400C;3、海拔高度不超过4000m；4、最大风速不超过35m/s；5、3级及以下污秽地区；6、地震烈度不超过8级。

技术参数表：结构与原理：隔离开关由底座、支柱绝缘子、导电部份和保险钩等部份组成。

触刀上装有保险钩，合闸后即自行闭锁，不会因自重或电动力的作用而自行分闸，隔离开关用钩棒进行分、合闸操作。

隔离开关的支柱绝缘子采用有机硅复合绝缘材料整体模压一次成型，除一般隔离开关的共同特性外，还具有外形美观、体积小、重量轻、抗老化、耐污秽特性好、安装运输无破损等优点，可以大大提高系统运行的安全可靠性。

以上是HGW9-10kV隔离开关详细信息，若是您对HGW9-10kV隔离开关的价钱、厂家、型号、图片有什么疑问，请联系咱们获取HGW9-10kV隔离开关的最新信息。

10kV交流高压户外隔离开关技术规范书工程项目：广西电网公司年月目录1总则2利用环境条件3技术参数和要求4实验5供货范围6技术资料和图纸交付进度7运输要求8技术服务1总则本设备技术规范书适用于10kV系统户外隔离开关和接地开关，本技术规范书提出了该产品的功能设计、结构、性能、和实验等方面的技术要求。

需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套知足本规范书和现行有关标准要求的高质量产品及其相应服务。

若是供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全知足本规范书的要求。

GW9-10/630A 隔离开关一、产品型号及符号含义GW9-10/630A 型户外单极隔离开关(以下简称为开关)适用于10千伏高压输配电线路上，用以切断和闭合无负载有电压的单相或三相电路。

开关供三相线路系统单相使用，其结构简单、经济，使用方便。

开关的额定电流有：200；400；600和1000安。

它们皆由底座、支柱绝缘子、导电部分和机构部分组成。

采用闸刀式结构分合闸达到切断和闭合线路。

每相闸刀由两片导电刀片组成，刀片两侧外装有压缩弹簧，调节弹簧的高度对以得到开关闸刀所需要的接触压力。

开关分合闸时用绝缘钩棒操作机构部分便可以进行会闭运动。

闸刀有自锁装置。

开关的外形见图一所示。

二、使用环境条件和主要技术参数1、使用环境条件:1.1海拔高度不超过1000米；1.2环境温度：最高环境温度不高于+40℃最低环境温度不低于-30℃l.3户外风速不超过35米/秒；1.4地震烈度不超过8级；1.5 安装场所应无严重影响开关绝缘和导电能力的气体，蒸气，化学性质沉积、盐雾、灰尘污垢及其他爆炸性、侵蚀性介质1.6、安装场所应无频繁的剧烈振动。

三、安装、使用和调整3、安装方式和安装尺寸见图一和图二所示4、安装前的工作4.l 清除另件上的灰尘、污物，并仔细擦除绝缘瓷瓶的表面，擦洗接地螺钉的接线表面。

4.2在转动部位和接触处涂一层工业凡士林。

4.3检查接触面，调节压缩弹簧的高度，使接触压力符合表二。

4.4本开关只适用于吊装使用如图二所示，它一般与线路上的变压器配合使用。

4.5本开关额定电流在200-400安时一般只使用三个安装孔。

600-1000安的使用三个安装孔。

4.6每年定期检查开关下列部位。

4.6.l清除尘垢，特别是导电部分，接触面处和绝缘瓷瓶表面等。

4.6.2、检查各另作部件有无损伤，特别注意检查绝缘瓷瓶有无损失，破裂现象。

4.6.3、检查导电部分的接触面是否良好。

8、拆箱后，检查产品及随附的产品合格证，安装使用说明书等是否齐全。
