GW4户外隔离开关

GW4—55/27.5T型系列电气化铁道用户外交流高压隔离开关安装使用说明书1. 概述GW4—55/27.5T型系列电气化铁道用户外交流高压隔离开关(以下简称隔离开关)适用于额定电压为55/27.5kV，交流单相或双相50Hz电气化铁路接触网，在有电压无负载时分、合电路之用。

1.1 产品使用环境条件1.1.1 海拔高度一般不超过1000m，高原型不超过4000m；1.1.2 环境温度最高温度不高于40℃，最低温度不低于－40℃；1.1.3 相对湿度不大于90％（25℃时）；1.1.4 风速不超过35m/s；1.1.5 地震烈度不超过9度；1.1.6 覆冰厚度不超过10mm；1.1.7 耐污产品适用于污秽地区；1.1.8 不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈振动的场所。

1.2 主要规格和技术参数1.2.1 产品分类见表一：1.2.2 隔离开关和接地开关的基本技术参数和绝缘水平见表二：表二括接线夹)；1.2.3 所配电动机构技术参数见表三：1.2.4 电动机构在额定电压85～110％范围内可靠分、合闸。

表三2. 结构和工作原理隔离开关为双柱水平开启式，制成单相形式，单相使用；也可通过相间连杆形成双相联动，双相使用。

每相的导电部分通过两个支柱绝缘子固定在底座上。

主闸刀分为两半，接触部分在中间，合闸时触刀头嵌入二排触指内。

主闸刀的动作是由操动机构带动主动侧之支柱绝缘子旋转约90°，通过极间连杆带动从动侧之支柱绝缘子反向旋转约90°，即两主闸刀杆向同侧打开或闭合。

接地开关的动触头通过接地撑板连接在底座上，静触头装于主导电系统的导电杆上。

接地开关可通过线路的残余电流，其通过动、热稳定电流的数值与主闸刀同。

接地一次操作(D1型)时，通过弯连接及连杆的带动使接地闸刀与主闸刀联动，即主闸刀分闸时接地闸刀自动合闸；主闸刀合闸时接地闸刀自动分闸，且过程中任一瞬间，两个串联断口的距离之和不小于460mm。

张鑫吕峰（忻州供电公司变电检修工区，山西忻州034000）1GW4型隔离开关的结构及动作原理1.1隔离开关的结构组成GW4系列隔离开关为户外双柱式隔离开关，它由底座、棒型瓷柱和导电部分组成。

每极有两个瓷柱，分装在底座两端的轴承座上，并用交叉连杆相连，可以转动。

导电闸刀分成相等的两段，分别固定在瓷柱的顶端。

触头由柱形触头、触子、触头座、弹簧组成，其上装有防护罩，用于防雨、冰雪及尘土。

1.2隔离开关的动作原理隔离开关的分、合操作，由传动轴通过连杆机构带动两侧棒型瓷柱沿相反方向各自回转90°，使闸刀在水平面上转动，实现分、合闸。

在底座两端可以装设一把或两把接地闸刀，当主闸刀分开后，利用接地刀闸将待检修设备或线路接地，以保证安全。

为防止误操作，在主闸刀和接地刀闸之间加操作闭锁。

当手柄操作时，机构输出轴转动，带动与机构的主轴连接在一起的辅助开关，在分，合闸动作时将相应的触点切断或闭合，发出相应的分、合信号。

2隔离开关的安装2.1隔离开关的安装要求隔离开关的安装和调试是保证其能够正常运行的前提。

从某种意义上说，良好的安装就是调试成功的一半，因此，隔离开关安装时应本着横平竖直的原则进行。

2.1.1三相的基座应上下对正，即在同一水平面内--保证水平连杆在同一个平面内。

2.1.2三相基座应前后平齐，即三相的从动极和主动极应分别在同一个垂直平面内--保证水平连杆在同一个平面内。

2.1.3三相基座应左右平行，保证水平连杆长度配合默契。

2.1.4三相瓷瓶应垂直--保证水平连杆在同一个平面内，且保证触头接触面接触良好。

2.1.5操动机构输出轴与操作相操作轴同心--保证操作时所需的操作功最小。

2.2隔离开关各部分安装的要求2.2.1导电部分———接触应紧密，导电应良好，必要时清擦干净后涂凡士林或导电膏。

2.2.2绝缘部分———绝缘完好，满足要求。

2.2.3固定部分———不松动，紧固牢固。

2.3隔离开关安装时的注意事项2.3.1地刀的安装方向符合要求。

一、产品概述GW4-40.5型系列户外交流高压隔离开关适用于频率为50Hz，额定电压为40.5kV的电力系统中，作为有电压无负荷时分合电路用。

其中防污型的隔离开关可满足重污秽地区用户的要求，并可以有效的解决隔离开关在运行中出现的污闪问题。

产品分不接地、单接地、双接地。

本系列隔离开关满足GB1985《交流高压隔离开关与接地开关》、IEC60129《交流隔离开关与接地开关》和IEC60694《高压开关设备和控制设备共用条款》等标准的相关要求。

二、使用环境1. 海拔不超过1000米；2. 周围空气温度不高于+40℃及不低于-10℃；3. 空气相对温度不大于90%的户内场所（当温度为+25℃）；4. 无导电性尘埃的环境中；无破坏金属和绝缘的腐蚀性气体的物体；无剧烈震动和冲击的地方；无燃烧与爆炸危险的环境中。

三、型号及定义四、技术参数五、结构简介隔离开关本体隔离开关均为双柱水平旋转式，由底架、支柱绝缘子、导电系统、接地开关（不接地除外）及传动系统组成：1)底架：底架一端或两端焊有接地开关支座，备装接地开关。

隔离开关有不接地、单接地及双接地三种形式；2)支柱绝缘子：每级有两柱，按使用条件分为普通型与耐污型及高原型三种。

支柱绝缘子下端固定在轴承座的转动板上，支柱绝缘子上端固定主导电部分。

3)导电系统：导电部分固定在支柱绝缘子的上端，主闸刀分成两半，接触部分在中间，接触部分触头合闸时圆柱形触头嵌入两排触指内，630A、1250A、1600A结构型式基本相同、仅导电杆截面及表面处理有所区别。

4)接地开关：产品所配装的接地刀组装于底座转动轴上，静触头装于主导电系统导电杆上，接地开关分Ⅰ型（单接地）与Ⅱ型（双接地）。

5)传动系统：配用CS系列机构。

六、外形及安装尺寸图七、订货须知：用户订货时请注明：1) 隔离开关的型号、规格和数量；2) 配用接地开关数量及形式（单接地或双接地）；3) 操作机构：手动机构型号，辅助开关级数（4级或8级）；4) 要求提供备件的代号名称及数量。

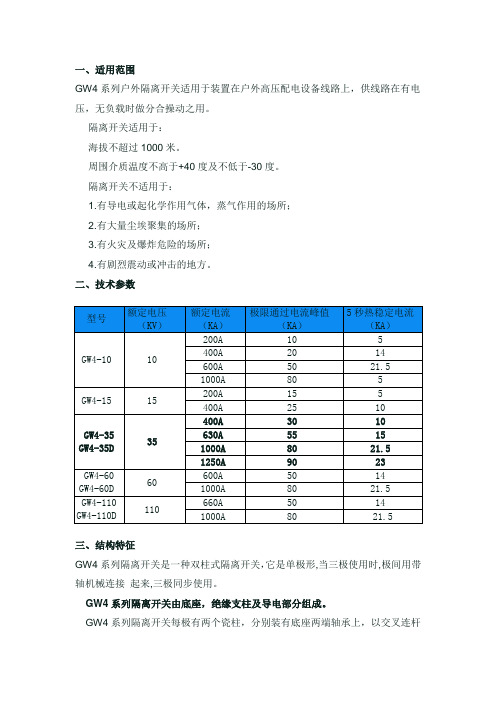

一、适用范围
GW4系列户外隔离开关适用于装置在户外高压配电设备线路上，供线路在有电压，无负载时做分合操动之用。

隔离开关适用于：
海拔不超过1000米。

周围介质温度不高于+40度及不低于-30度。

隔离开关不适用于：
1.有导电或起化学作用气体，蒸气作用的场所；
2.有大量尘埃聚集的场所；
3.有火灾及爆炸危险的场所；
4.有剧烈震动或冲击的地方。

二、技术参数
三、结构特征
GW4系列隔离开关是一种双柱式隔离开关，它是单极形,当三极使用时,极间用带轴机械连接起来,三极同步使用。

GW4系列隔离开关由底座，绝缘支柱及导电部分组成。

GW4系列隔离开关每极有两个瓷柱，分别装有底座两端轴承上，以交叉连杆
连接(GW4-10系列隔离开关只有一个瓷柱装在底座一端轴承上，另一个瓷柱固定装在底座的另一端)，可以水平旋转。

GW4系列隔离开关导电闸刀分成两半，分别固定在两个瓷柱顶上，作水平分合闸，触头接触地方是在两个瓷柱的中间，用操动机构操动一个瓷柱及导电体转动91度，另一个瓷柱及导电体也由连杆传动转动91度，于是闸刀便向同一侧方向断开或闭合。

■概述：GW4-35GW系列户外高压隔离开关，是三相交流50Hz的户外高压电器设备。

适用于发电厂、变电站及大型工矿企业的三相交流50Hz户外电力系统中，供高压线路在无功情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电器隔离和分、合电路之用。

具有安全可靠、操作轻便、灵活等特点。

产品的电器和机械性能符合国家标准GB1985《交流高压隔离开关和接地开关》的要求。

■ GW4-35系列户外高压隔离开关●接线端子：通过有弹性的薄铜片组合而成的软连接导电带、导电板和接线端子，形成可靠的导电路径。

当隔离开关处于开闸开关处于开闸状态时，导电带呈“U”形，反之呈旋涡形。

在固定接线端子的导电管上下两端采用了两盘轴承，使得接线端子在受到母线张力等引起的机构负荷作用时，也能够转动灵活地完成分合闸动作，减少对瓷绝缘子的扭矩力。

为了使导电座内部检修方便，可不拆下接线端子及其相联的母线，而将其结构设计为揭盖式或裸盖式，并能有效解决出线端折断、发热而烧断软连接现象。

●接触部分：主导电回路借鉴国外的先进技术，双铜板式结构，散热性能优于铜管式，强度增加，温升大大降低，主触头具有自清洁能力。

触头采用可调外压式弹簧结构，可长期保持触头压力稳定，主导电回路转动连接部分采用软连接机构并转动轴套具有自润滑功能。

●轴承座部分：高强度的大底基座具备了良好的抗震能力，轴承部分的所有金属件表面处理都采用热镀锌工艺。

轴承座转动轴上下端采用两盘不锈钢轴承，轴承润滑采用优质二硫化钼锂基润滑脂，使其能够长期保持动作灵敏可靠，且轴承具有免加油润滑功能，可保证底座免维护10-15年。

●转动部分：转动部分全部采用积木化设计，传动连杆采用装配式结构，能适应用户各种方式的联动布置和操动机构安装接口，转动铰链采用不锈钢，能保证长期灵活转动。

●零部件：大型零部件采用热镀锌工艺，螺丝、弹簧和小型金属零件均采用不锈钢。

●隔离开关配用手动机构分为CS11不接地机构、CS8-6D单接地机构两种，其操作手柄为水平旋转，转动角度为90°。

GW4—40.5D型户外高压隔离开关上海巨广电气有限公司1. 概述GW4-40.5 (D) 型户外交流高压隔离开关(以下简称隔离开关)，是三相交流50HZ户外高压开关设备，供高压线路在有电压无负荷时分合线路之用，宜作变电站出线隔离开关。

该型产品下列技术标准：GB1985—89《交流高压隔离开关和接地开关》GB/T11022—1999《高压开关设备和控制设备标准的共同技术要求》IEC129（1984）《交流隔离开关与接地开关》2. 使用环境条件a. 海拔高度普通型≤1000m、高原型≤4000m。

b. 覆水厚度10<mmc.风压≤700pa。

d.地震烈度<8度。

e. 周围空气温度：上限+40℃、下限-30℃。

g.安装场所无易燃物质、爆炸危险、化学腐蚀及剧烈震动。

3.产品型号组成3.1 特征标志意义D—接地开关，I II—接地开关类型，G—改进型产品3.2 特殊派生符号意义W—耐污型，GY—高原型，H—高寒型，TA—干热型，TH—湿热型4. 技术参数型号额定电压(有效值)(kV)额定电流(A)短时耐受电流工频耐压（有效值）kV/60秒爬电比距Cm/kV接线端水平拉力N单极重量kg 热稳定电流kA/4秒动稳定电流kA对地断口普通型耐污型GW4—40.5D 40.5 630 20 5080 90 1.7 2.5 500 80 1250 31.5 80GW4—40.5D 40.5 2000 31.5 8080 90 1.7 2.5 500 100 3150 40 1005. 主要结构隔离开关为单极双柱式水平旋转结构，三极成组配套使用，亦可单极使用。

隔离开关单极由底架、轴承座、支柱绝缘子、导电主回路、机械连杆等组成。

隔离开关的三极用接头、联动拉杆、管接头、轴销、钢管（用户自备）、以及手力操动机构（以下简称操动机构）等连接成组。

隔离开关的底架一端或两端均可装设接地开关。

隔离开关两端的接地开关由手力操动机构联锁控制，从而使隔离开关与接地开关按主分—地合—地分—主合的顺序实现防误动操作，产品外形参见图1、图2。

每极由三个独立的单极组成，每个单极是由底座，绝缘支柱及导电部分组成。

每极有两个绝缘支柱分别固定在底座两端的衬套上、以连杆连结，每个绝缘支柱可以水平旋转，转角为90°，绝缘支柱上装有导电接线座、左、右触头(图4b)。

左、右触头通过导电管在两个绝缘支柱中间接触。

1、接地开关的结构
接地开关静触头固定在隔离开关的导电管上，动触头安装在底座上的接地闸刀钢管的端部。

2、隔离开关与接地开关的机械联锁
隔离开关与接地开关的机械联锁部分是通过CS8-6D型手动机构上的联锁盘来实现的。

3、手动机构的结构
手动机构分为CS11不接地机构(图5)、CS8-6D单接地机构(图6)两种。

其操作手柄为水平旋转，转动角度为90°; CS14G机构安装尺寸与CS11机构相同,只是转动角度为180°,用于双接地隔离开关的主刀手动机构。

九、成套供应
隔离开关以三个单极和配用的手动为一组，带接地开关时所配用的手动机构也配套供应，并附有安装所需的零部件。

十、订货须知
1、订货时应说明∶
（1）产品型号。

（2）额定电压。

（3）额定电流。

（4）有无接地装置或接地开关种类、方向和类型。

（5）污秽等级：（未注按0级供货）。

（6）机构型号，辅助极点数目：（未注按CS11机构供货）。

（7）有无电磁锁或电磁锁型号及控制电压。

附录7：GW4户外高压隔离开关使用说明一用途GW4-27.5T(D)(W)型电气化铁道户外交流高压隔离开关是频率为50HZ的户外高压电器设备，供交流27.5kV接触网高压线路在有电压无负载情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。

也可用于分、合很小的电容电流和电感电流。

二使用环境条件1.海拔高度不超过4700米。

2.环境温度：上限+40℃，下限－40℃。

3.风速不超过35m/s。

4.不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈运动场所使用。

5.绝缘子污秽等级：防污型为Ⅲ级重污秽(盐密0.3毫克/平方厘米）。

6.安装场所：户外混凝土单极电杆上。

三分类和技术参数1.隔离开关的分类特性结构方式有无接地开关 1.无接地开关；2.带一个接地闸刀；安装方式 1.水平安装；接地闸刀传动方式带接地闸刀一次操作型；带接地闸刀二次操作型；操作方式CS11(CS8-6D)手动操作机构或CX-6电动操作机构工作环境Ⅲ级重污秽2.隔离开关的主要技术参数型号额定电压Kv最高工作电压Kv额定电流A额定峰值耐受电流KA4秒额定短时耐受电流KA单相重量KgGW4-27.527.531.56305020906325112 12508031.5100 16008031.5120 20008031.5120四结构GW4-27.5T(D)(W)型电气化铁道户外交流高压隔离开关性能可靠、结构简单、安装方式灵活、维修容易、适用范围广，通用性系列性强。

GW4-27.5T型户外隔离开关是单极隔离开关组成的高压电器，又是派生其它结构的基本单元，以下称为普通型隔离开关。

W4-27.5T(D)型户外隔离开关是在普通型隔离开关上增设接地刀而成的，其中分一次操作型和二次操作型两种，以下称为接地型隔离开关。

GW4-27.5T(D)W型户外隔离开关、是在普通型(接地型)隔离开关的基础上将普通型棒式柱绝缘子改成防污型棒式支柱绝缘子而成，适用于重污秽或高海拔地区。
