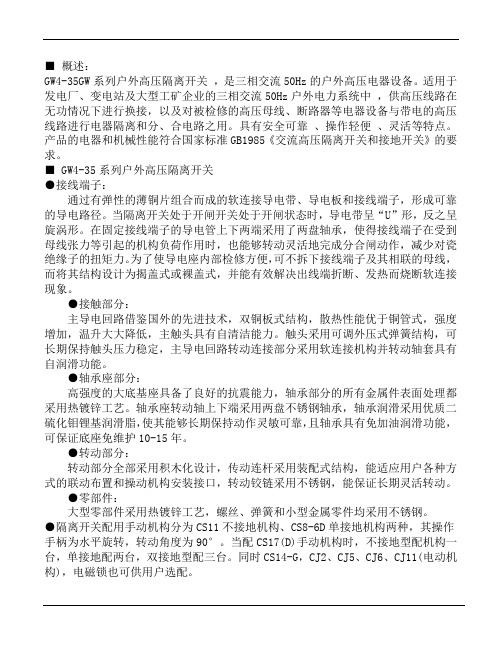

隔离开关GW435DW

■概述：GW4-35GW系列户外高压隔离开关，是三相交流50Hz的户外高压电器设备。

适用于发电厂、变电站及大型工矿企业的三相交流50Hz户外电力系统中，供高压线路在无功情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电器隔离和分、合电路之用。

具有安全可靠、操作轻便、灵活等特点。

产品的电器和机械性能符合国家标准GB1985《交流高压隔离开关和接地开关》的要求。

■ GW4-35系列户外高压隔离开关●接线端子：通过有弹性的薄铜片组合而成的软连接导电带、导电板和接线端子，形成可靠的导电路径。

当隔离开关处于开闸开关处于开闸状态时，导电带呈“U”形，反之呈旋涡形。

在固定接线端子的导电管上下两端采用了两盘轴承，使得接线端子在受到母线张力等引起的机构负荷作用时，也能够转动灵活地完成分合闸动作，减少对瓷绝缘子的扭矩力。

为了使导电座内部检修方便，可不拆下接线端子及其相联的母线，而将其结构设计为揭盖式或裸盖式，并能有效解决出线端折断、发热而烧断软连接现象。

●接触部分：主导电回路借鉴国外的先进技术，双铜板式结构，散热性能优于铜管式，强度增加，温升大大降低，主触头具有自清洁能力。

触头采用可调外压式弹簧结构，可长期保持触头压力稳定，主导电回路转动连接部分采用软连接机构并转动轴套具有自润滑功能。

●轴承座部分：高强度的大底基座具备了良好的抗震能力，轴承部分的所有金属件表面处理都采用热镀锌工艺。

轴承座转动轴上下端采用两盘不锈钢轴承，轴承润滑采用优质二硫化钼锂基润滑脂，使其能够长期保持动作灵敏可靠，且轴承具有免加油润滑功能，可保证底座免维护10-15年。

●转动部分：转动部分全部采用积木化设计，传动连杆采用装配式结构，能适应用户各种方式的联动布置和操动机构安装接口，转动铰链采用不锈钢，能保证长期灵活转动。

●零部件：大型零部件采用热镀锌工艺，螺丝、弹簧和小型金属零件均采用不锈钢。

●隔离开关配用手动机构分为CS11不接地机构、CS8-6D单接地机构两种，其操作手柄为水平旋转，转动角度为90°。

、产品概述型系列户外交流咼压隔离开关适用于频率为50Hz,额定电压为的电力系统中，作为有电压无负荷时分合电路用。

其中防污型的隔离开关可满足重污秽地区用户的要求, 并可以有效的解决隔离开关在运行中出现的污闪问题。

产品分不接地、单接地、双接地。

本系列隔离开关满足GB1985交流高压隔离开关与接地开关》、IEC60129《交流隔离开关与接地开关》和IEC60694《高压开关设备和控制设备共用条款》等标准的相关要求。

二、使用环境1. 海拔不超过1000米；2.周围空气温度不高于+40C及不低于-10 C;3.空气相对温度不大于90%勺户内场所（当温度为+25C）;4.无导电性尘埃的环境中; 无破坏金属和绝缘的腐蚀性气体的物体;无剧烈震动和冲击勺地方;无燃烧与爆炸危险勺环境中。

三、型号及定义四、技术参数CSfi-eD, CS14G, CS1/G五、结构简介隔离开关本体隔离开关均为双柱水平旋转式，由底架、支柱绝缘子、导电系统、接地开关（不接地除外）及传动系统组成：1）底架：底架一端或两端焊有接地开关支座，备装接地开关隔离开关有不接地、单接地及双接地三种形式;\ "UVIf*l4h.AMi(hAl腸・ ins 冃囲luQltiffiiriLE 9fCEFtC'^4 別50 fHBMEQ lTfiKV■tl q hj l&SkV 21SkVevil lO.&D.t.J'63(1 acy< 5G fie< 1 TO1250JI JMM*GYVC IQ 5HM0 w icnG 叫125Q | 31.S>^ A 1 5/2 ao flQ --1OQGWi 40 ：ti£JO 14C104tU4 J100 * GW-4 40 5U ； ： 600J/jti«>aa 4O.jS10010(340 Si 1SOM3M0「iMi €70 f. : 7： . ■-200G 4(N4i也2100 100>570 GR* 40 5i'25QC2^0040?fiTOO<6 5GW-4 eg 510.^500勢阳4O.a«i <k-a1G0 ioa • AA 3 S, 3lSd3150£0.*4100r'«0CVM id 5D.rjiWi0、鵠31G01Q02）支柱绝缘子：每级有两柱，按使用条件分为普通型与耐污型及高原型三种。

GW4-35型户外交流高压隔离开关安装使用说明书泰子电力科技有限公司1概述GW4-35D(W)、GW4-35ⅢD(W)型户外交流高压隔离开关(以下简称隔离开关)是三相50Hz户外交流高压电器,供在有压无负载时分合电路之用.产品使用环境条件:1.1海拔不超过1000m.1.2周围环境温度不高于+40℃,不低于-30℃,高寒地区不低于-40℃;日温差不大于15℃.1.3安装场所无易燃物质,爆炸危险,化学腐蚀及剧烈震动.1.4风压不超过700Pa(相当于风速34m/s).1.5地震烈度不超过8度.1.6覆冰厚度不超过10mm.1.7耐污型产品用于Ⅰ、Ⅱ、Ⅲ、Ⅳ级地区.2技术标准2.1隔离开关符合GB1985-89交流高压隔离开关和接地开关标准.2.2技术数据见表1表1型号额定电压(KV)最高工作电压(KV)额定电流(KA)额定峰值耐受电流(KA)额定短时耐受电流(KA)GW4-35、GW4-35ⅢGW4-35W、GW4-35ⅢWGW4-35D、GW4-35ⅢD GW4-35DW、GW4-35ⅢDW GW4-35ⅡDGW4-35ⅡDW 35 40.56301250200050802031.5注: GW4-35为不接地开关、GW4-35D为带接地开关、GW4-35ⅡD为双接地.GW4-35(W)、GW4-35D(W)、GW4-35ⅡDW为耐污型产品.GW4-35Ⅲ(W)、GW4-35ⅢD(W)为单臂式产品.3结构与动作原理3.1隔离开关本体隔离开关制成单极形式,借助于连杆将三个单极连成一组三极联动的隔离开关(见图1、图2),连杆两头由左、右螺杆构成,便于调节三相同步.隔离开关也可单极使用.GW4-35D(W)(双臂式)隔离开关单极由底座、支柱瓷瓶和闸刀三部分组成.两个支柱瓷瓶安装在底座两端的铸铁轴承座上,闸刀安装在瓷瓶上部,转动其中的一个瓷瓶,另外一个瓷瓶由于交叉连接的连杆的传动而转动,使闸刀分开或闭合.瓷瓶转动角度由止钉调节在91°的位置GW4-35Ⅲ(单臂式)隔离开关每极由底座、绝缘支柱和闸刀三部分组成.每极有两个瓷瓶支柱分别装在底座两端的轴承座及支座上,通过机构操作连杆,使动触头导电杆的瓷支柱旋转90°,作分合运动、瓷支柱转动角度由止钉调节.静触头装在固定瓷支柱上,本身偏转38°,由动触头带动合闸.3.2接地开关产品装配的接地开关装于底座的转动轴上,接地开关与主闸刀的互锁是通过手力操作机构实现的.接地开关分为Ⅰ型与Ⅱ型两种形式,Ⅰ型接地开关通过线路残余电流.Ⅱ型接地开关通过与隔离开关主闸刀相同的动热稳定电流.3.3操作机构有接地开关的隔离开关配用CS8-6D手力操动机构,无接地开关的配用CS11G手力操动机构,该两种机构主要由手柄,底座及F6型辅助开关组成,底座上均装有定位锁住装置,使隔离开关在分、合闸位置时可以锁住,避免闸刀由于短路电动力作用等原因而引起的分、合闸事故.CS8-6D手力操动机构有两个手柄,分别操作隔离开关和接地开关.F6型辅助开关有4极、8极、12极,根据用户需求极数供货,未注明极数者按4极供货.以上两种机构均可根据用户需要在机构上部由用户安装电磁锁,厂家按附件供货.4成套供应4.1成套供应按表2所列内容供货,或按订货合同内容供货.4.2随机文件:安装使用说明书一份、产品合格证一份.5包装运输、验收保存5.1 包装运输5.1.1 装箱前将隔离开关闸刀位于合闸位置,并在导电部分及转动摩擦部分涂上一层工业用凡士林,然后装入坚固的木箱中,装入箱中的各单极隔离开关均匀互相隔开一定距离并独自与木箱固定,避免在搬运过程中松动而发生撞击.5.1.2 包装及启封时应注意绝缘子、导电部分和油漆面等不可损伤.5.1.3 箱外应标记厂名、产品型号、产品名称、起吊位置、请勿倒置等内容等有关标记.5.2 验收:5.2.1 产品到达目的地后,应作装箱外表检查,确信完整无损时方可开箱.5.2.2 按订货合同及成套供应内容开箱清点.5.2.3 检查隔离开关、手力操动机构、附件等外表是否良好,验收中发现异常现象时,一方面采取措施进行处理,另一方面要及时通知制造厂以便共同追查原因,设法进行补救并避免以后有类似事故的再次发生.5.2 保管产品启封时,如立即安装,可以在安装场所进行,如不立即安装则尽量在干燥有遮蔽的室内进行,启封后立即妥善存放.无论是否立即安装,皆应按下列各项存放保管.5.3.1对隔离开关各转动摩擦部分必须擦干净,并涂以润滑脂.5.3.2隔离开关如不立即进行安装以及需要长期保存时应应置于有遮蔽和干燥通风的场所.5.3.3 长期保存仓库内的隔离开关及操动机构应每隔一年至少检查一次,并去掉尘垢,在导电部分和机构摩擦部分重新涂以工业用凡士林.6安装和调整该型隔离开关只宜用于水平安装.其相间中心距离不得小于1200mm.安装前对隔离开关和手动操动机构进行检查(有无机械损伤、转动是否灵活、接触是否良好、分开角度是否正确等),证实其完善无损时即可按联合安装图(见图1),按下列步骤进行安装.6.1用螺钉将隔离开关的底座固定在水平安装的基础上,隔离开关的底座间应互相平行.6.2将隔离开关没个单极调整好,合闸后两触头之间间隙为30-50mm.6.3将极间连杆联上,调节其长度,使三极联动合闸不同步不超过5mm.6.4手力操动机构安装在A相下面.6.4.1 将手力操动机构的手柄放至合闸位置,然后用煤气钢管分别套入隔离开关底座下面的转轴和手力操动机构手柄上的转轴,如有接地开关则还应该用钢管分别套入操动接地开关的转轴的手力操动机构的接地手柄上的转轴调整这两转轴的中心线重合后,把手力操动机构固定.6.4.2将手力操动机构主手柄向分开方向转动,这时隔离开关位置处于分闸位置.当闸刀分至到极限位置时调整手力操动机构上定位孔的位置,使其上的定位钉能顺利插入定位孔.同时合上接地开关,并将手力操动机构的接地手柄转至合闸位置,再按安装图钻孔,并打入圆锥销.把接地手柄上的转轴和操作接地开关的转轴连成一体.6.4.3调整隔离开关上的止钉,使它在手力操动机构位于分合位置时与止档距离约2至3毫米,手动操作3-5次,操作平稳,接触良好.6.4.4测量主回路电阻.数据见下表.产品型号回路电阻值μΩ(不大于)GW4-35/630(Ⅲ) 130GW4-35/1250(Ⅲ) 100GW4-35/2000 556.4.5把手力操动机构下面的保护辅助开关用的圆筒罩取下,接上辅助开关的线路.6.4.6接上隔离开关的地线和手力操动机构的地线.6.4.7接上母线.6.4.8安装完毕经检查证实符合要求时方可投入运行.7运行和检修隔离开关必须在线路负荷切断后方可进行操动.隔离开关和手力操动机构每年应定期检查一次.检查时应注意下列各项:7.1隔离开关:7.1.1修整接触面并涂上工业凡士林.7.1.2清除尘垢.7.1.3更换损坏零件.7.1.4检查结构是否稳固,接触联接是否牢靠.7.1.5检查三相不同步是否超过5mm.7.1.6检查止钉位置是否正常.7.1.7检查调整完毕,在转动摩擦处涂上润滑脂,然后再操作几次.7.2手力操动机构:7.2.1检查结构是否稳固,转动部分是否灵活.7.2.2检查手力操动机构定位钉的弹簧是否失去弹性.7.2.3辅助开关指示是否正确.7.2.4检查无比在转动摩擦部分涂上润滑脂.成套一览表序号代号名称数量备注630A 1250AGW4-35DGW4-35D(W)GW4-35DGW4-35D(W)接地不接地接地不接地接地不接地接地不接地1 2XKC.055.199.1 GW4-35D/630隔离开关 12 2XKC.055.199.2 GW4-35D/630隔离开关 23 2XKC.055.199.3 GW4-35D/1250隔离开关 14 2XKC.055.199.4 GW4-35D/1250隔离开关 25 2XKC.055.199.5 GW4-35D(W)/630隔离开关 16 2XKC.055.199.6 GW4-35D(W)/630隔离开关 27 2XKC.055.199.7 GW4-35D(W)/1250隔离开关 18 2XKC.055.199.8 GW4-35D(W)/1250隔离开关 29 2XKC.056.063.1 GW4-35/630隔离开关 110 2XKC.056.063.2 GW4-35/630隔离开关 211 2XKC.056.063.3 GW4-35/1250隔离开关 112 2XKC.056.063.4 GW4-35/1250隔离开关 213 2XKC.056.063.5 GW4-35(W)/630隔离开关 114 2XKC.056.063.6 GW4-35(W)/630隔离开关 215 2XKC.056.063.7 GW4-35(W)/1250隔离开关 116 2XKC.056.063.8 GW4-35(W)/1250隔离开关 217 2XKC.076.005.1-3 CS8-6D手力操动机构及附件 1 1 1 1 供应一种订货要求18 2XKC.076.031-032 CS11G手力操动机构及附件 1 1 1 119 8XKC.933.00H 全螺纹栓M16×110 2 2 2 2 2 2 2 2 镀锌20 GB52 螺母M16 4 4 4 4 4 4 4 4 镀锌21 GB117 圆锥销8×60 9 2 9 2 9 2 9 2 镀锌22 GB91 开口销4×25 3 3 3 3 3 3 3 3 镀锌23 8XKC.231.337 接头 4 4 4 4 4 4 4 4 镀锌24 8XKC.933.058 螺杆 2 2 2 2 2 2 2 2 镀锌25 8XKV.094.075 螺母 4 4 4 4 4 4 4 4 镀锌注:GW4-35Ⅲ型隔离开关成套表同GW4-35型隔离开关.产品型号额定电流(A)序号1代号序号2代号序号4数量序号5序号6数量序号12数量A(mm)GW4-35630 接地2XKC 05519912XKC 05519929CS8-6D手力操动机构及附件 2 2710 1250 2XKC 05519932XKC 0551994630 不接地2XKC 05606312XKC 0560632 2CS11G手力操动机构及附件 11250 2XKC 05606332XKC 0560634GW4-35 (W)630 接地2XKC 05519952XKC 05519969CS8-6D手力操动机构及附件 2 2760 1250 2XKC 05519972XKC 0551998630 不接地2XKC 05606352XKC 0560636 2CS11G手力操动机构及附件 11250 2XKC 05606372XKC 0560638序号代号名称数量附注1 见表 DGW4-35 隔离开关D(W)12 见表 DGW4-35 隔离开关D(W)23 20煤气管 2 用户自备4 GB117 圆锥销8×60 见表用户自备5 见表 16 32煤气管见表用户自备7 8XKC 231 337 接头 48 8XKC 993 00H 全螺纹栓M16×110 2 镀锌9 GB91 开口销4×25 310 GB52 螺母M16 4 镀锌1112 25煤气管见表用户自备1314 8XKC 993 058 螺杆 2 镀锌15 8XKC 940 075 螺母 4 镀锌。

隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

本文将会介绍关于民熔隔离开关GW4-35系列介绍，感觉这篇文章对你有帮助的话，可以关注下小编1．民熔Gw4-35系列隔离开关Gw4-35系列隔离开关为35kV户外隔离开关，额定电流630-2000a，Gw4-35系列隔离开关结构图见图3-2。

它是一种双柱结构，一般做成单极形式。

三级联动隔离开关可由连杆组成，但也可用于单极。

从图3-2可以看出，gw4-35系列隔离开关的左刀闸3和右刀闸5分别安装在支柱绝缘子2上，支柱绝缘子安装在1民熔gw4-35系列隔离开关民熔gw4-35系列隔离开关为35kV户外隔离开关，额定电流630-2000a，gw4-35系列隔离开关结构图见图3-2。

它是一种双柱结构，一般做成单极形式。

三级联动隔离开关可由连杆组成，但也可用于单极。

由图3-2可见，民荣gw4-35系列隔离开关的左刀闸3和右刀闸5分别安装在支柱绝缘子2上，支柱绝缘子安装在底座1两端的轴承座上。

图3-2显示了隔离开关的闭合状态。

分闸操作时，操作机构通过十字联动机构带动两个支柱绝缘子分别反向旋转90°，使开关叶片在水平面上旋转，实现分闸。

图3-2 民熔gw4-35系列隔离开关（单相）结构图1-底座；2-柱形绝缘子；3-左闸刀开关；4-触点保护罩；5-右闸刀开关；6-端子；7-软连接；8-轴；9-十字连杆2．民熔GW5-35系列隔离开关民熔GW5-35系列隔离开关为35kV户外式隔离开关，额定电流为630～2000A。

GW5-35系列隔离开关的结构示意图如图3-3所示，为双柱式V形结构，制成单极形式，借助连杆组成三极联动隔离开关。

GW4-35DW-630AGW4-35DW/630A高压隔离开关结构简介1）GW4-35DW/630A高压隔离开关由GW4-40.5（D）（W）型隔离开关本体、CSⅡ、CS17或CS8-6D型人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。

110kV成套隔离开关由GW4-126（D）（W）型隔离开关本体、CS14G人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。

2）该隔离开关属双柱水平开启式隔离开关。

制成单极型式，当三极同步使用时，极间用连接杆连接起来。

各单级都由基座、支柱绝缘子、出线座及触头等部分组成，两支柱绝缘瓷瓶相互平行地安装在基座两端地轴承上，且与基座垂直。

主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作约90°转动。

3）隔离开关的每个轴承座内装有轴装配，两轴装配间通过连扳、调节螺杆等连接传动。

4）出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接路之用。

5）中间触头部分的触指称为装配，采用外压式或自力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。

6）隔离开关附有接地开关时，主导电回路与接地开关的联锁用基座上的扇形板与弧形板保证，在主导电回路合闸时，接地开关不可合闸，接地开关合闸时，主导电回路不可合闸。

配用CS8-6D或CS17-Ⅱ型时隔离开关与接地开关联锁由机构上的连锁板实现。

产品特点1）隔离开关采用双柱中开、触头转入式结构，具有自动清洁触头的能力，提高了接触可靠性；2）触指采用高强度、高导电率、高弹性的新型材料制造。

依靠触指自身的弹力夹紧触头，避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热家具的恶性循环；3）隔离开关转动部分按免维护的要求设计。

转动座设计成密封结构，水汽、尘埃、有害气体无法进入。

使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中，轴承永不生锈、润滑脂无法柳市，永不干涸，使隔离开关长期运行后的操作力距不会增加。

一、适用范围
GW4系列户外隔离开关适用于装置在户外高压配电设备线路上，供线路在有电压，无负载时做分合操动之用。

隔离开关适用于：
海拔不超过1000米。

周围介质温度不高于+40度及不低于-30度。

隔离开关不适用于：
1.有导电或起化学作用气体，蒸气作用的场所；
2.有大量尘埃聚集的场所；
3.有火灾及爆炸危险的场所；
4.有剧烈震动或冲击的地方。

二、技术参数
三、结构特征
GW4系列隔离开关是一种双柱式隔离开关，它是单极形,当三极使用时,极间用带轴机械连接起来,三极同步使用。

GW4系列隔离开关由底座，绝缘支柱及导电部分组成。

GW4系列隔离开关每极有两个瓷柱，分别装有底座两端轴承上，以交叉连杆
连接(GW4-10系列隔离开关只有一个瓷柱装在底座一端轴承上，另一个瓷柱固定装在底座的另一端)，可以水平旋转。

GW4系列隔离开关导电闸刀分成两半，分别固定在两个瓷柱顶上，作水平分合闸，触头接触地方是在两个瓷柱的中间，用操动机构操动一个瓷柱及导电体转动91度，另一个瓷柱及导电体也由连杆传动转动91度，于是闸刀便向同一侧方向断开或闭合。

隔离开关民熔GW4隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用。

隔离开关适用于三相交流50Hz，额定电压12KV的户内装置。

供高压设备的有电压而列负荷载的情况下接通，切断或转换线路之用。

其主要功能是：保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能民熔GW4高压隔离开关均采用热镀锌工艺进行防腐处理。

不能满足热浸镀锌要求的零件一般采用不锈钢制造。

M8以下紧固件采用不锈钢，其余部分采用热浸镀锌。

民荣GW4型高压隔离开关采用双柱中分闸、触头翻转结构。

具有自清洁触点的能力，提高了触点的可靠性。

接触指采用高强度、高导电性、高弹性的新材料制成。

开关采用绝缘钩杆操动机构，部分开关设有自锁装置。

民荣GW4高压隔离开关旋转部分按免维护要求设计。

采用不锈钢轴销，无油自润滑轴承结构。

钢构件采用热浸镀锌，保证操作灵活、密封结构、轻便可靠、永不生锈介绍了民用熔断GW4型交流高压隔离开关的基本情况。

如果你能注意到这篇文章，编辑会帮你吗铭荣gw4-12、24、35、40.5、72.5、126系列户外交流高压隔离开关（以下简称隔离开关）。

它适用于频率为50Hz、额定电压为11、24、35、40.5、72.5、126kV 的电力系统，作为电压无载分时电路。

防污型隔离头能满足重污染地区用户的要求，能有效解决隔离开关运行中的污闪问题。

隔离开关与产品之间的联锁机构顺序正确。

30-110kv接地开关分为I型和II型，15和220kV为II型。

II型接地开关动、热稳定值与隔离开关相同。

本产品具有以下规格：1根据有无接地开关，可分为不接地、单接地和双接地2按使用面积可分为普通型和防污型。

本系列隔离开关的特点如下：（1）连接端采用软连接过渡，导电接点可靠性如下：（2）接地刀采用外部闭合布置，保证闭合过程中接地刀与其他电气端子之间的可靠绝缘距离：（3）gw4-220配有折叠和折叠接地刀，以减少接地刀占用的空间。

GW4-35型隔离开关安装作业指导书1目的规范安装行为，确保GW4-35型隔离开关安装质量符合规定要求。

2适用范围适用于变电站GW4-35型隔离开关安装工作。

3引用标准GBJ147-90 电气装置安装工程高压电器施工及验收规范根据厂家提供的GW4-35型隔离开关安装使用说明书。

4人员资质、职责及权限4.1人员资质：工作人员必须是从事变电安装检修人员并通过技能资格审查。

4.2职责及权限：4.2.1施工负责人员组织得当，分工明确，对安全质量负责。

4.2.2指定专人做好记录，确保记录真实，准确工整。

4.2.3监护人按规定要求对工作人员的安全进行监护。

5 安全措施及工作票5.1.1严格执行《电业安全工作规程》。

5.1.2严格执行工作票管理制度，认真办理、检查、验证工作票。

5.2现场准备工具：5.2.1现场准备：清理现场安装场地并设隔离区。

7安装与调整7.1基础及场地：安装基础应水平，水平度允许误差不大于1.5%，隔离开关的相同距离误差不应大于10mm，场地布置应考虑操作人员的活动范围。

7.2开箱在安装之前应对隔离开关拆箱检查，清扫瓷质部分，拆除固定螺栓及连接扁铁、操作机构及附件箱。

7.3用吊车将每相以不小于1200mm的距离置于底架同一水平位置上用螺栓固定。

用连板调节丝杆，水煤气管将三相连接。

7.4隔离开关操动机构置于操作轴下方，使隔离开关和操动机构都处于合闸位置，对准中心后用接头、万向接头32水煤气管将两轴连接。

（用10×60圆锥销或电焊）7.5为调整方便主动操作拐臂和三相连动拐臂，都采用可调式现场调整拐臂的中心距，就能使分闸角度保证90度。

调整完毕后，将活动销子焊牢。

7.5.1主动操作拐臂（机构操作相）的调整：将拐臂中心距调整为150mm，固定好销子，单相操作隔离开关，使之分合闸，如果分闸角度小于90度可将拐臂中心距加大1~3mm，如果分闸角度大于90度，将拐臂中心距缩短1~3mm，试作几次，直至满足要求。

■概述：GW4-35GW系列户外高压隔离开关，是三相交流50Hz的户外高压电器设备。

适用于发电厂、变电站及大型工矿企业的三相交流50Hz户外电力系统中，供高压线路在无功情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电器隔离和分、合电路之用。

具有安全可靠、操作轻便、灵活等特点。

产品的电器和机械性能符合国家标准GB1985《交流高压隔离开关和接地开关》的要求。

■ GW4-35系列户外高压隔离开关●接线端子：通过有弹性的薄铜片组合而成的软连接导电带、导电板和接线端子，形成可靠的导电路径。

当隔离开关处于开闸开关处于开闸状态时，导电带呈“U”形，反之呈旋涡形。

在固定接线端子的导电管上下两端采用了两盘轴承，使得接线端子在受到母线张力等引起的机构负荷作用时，也能够转动灵活地完成分合闸动作，减少对瓷绝缘子的扭矩力。

为了使导电座内部检修方便，可不拆下接线端子及其相联的母线，而将其结构设计为揭盖式或裸盖式，并能有效解决出线端折断、发热而烧断软连接现象。

●接触部分：主导电回路借鉴国外的先进技术，双铜板式结构，散热性能优于铜管式，强度增加，温升大大降低，主触头具有自清洁能力。

触头采用可调外压式弹簧结构，可长期保持触头压力稳定，主导电回路转动连接部分采用软连接机构并转动轴套具有自润滑功能。

●轴承座部分：高强度的大底基座具备了良好的抗震能力，轴承部分的所有金属件表面处理都采用热镀锌工艺。

轴承座转动轴上下端采用两盘不锈钢轴承，轴承润滑采用优质二硫化钼锂基润滑脂，使其能够长期保持动作灵敏可靠，且轴承具有免加油润滑功能，可保证底座免维护10-15年。

●转动部分：转动部分全部采用积木化设计，传动连杆采用装配式结构，能适应用户各种方式的联动布置和操动机构安装接口，转动铰链采用不锈钢，能保证长期灵活转动。

●零部件：大型零部件采用热镀锌工艺，螺丝、弹簧和小型金属零件均采用不锈钢。

●隔离开关配用手动机构分为CS11不接地机构、CS8-6D单接地机构两种，其操作手柄为水平旋转，转动角度为90°。
