10kV户外单三相高压隔离开关刀闸选型介绍

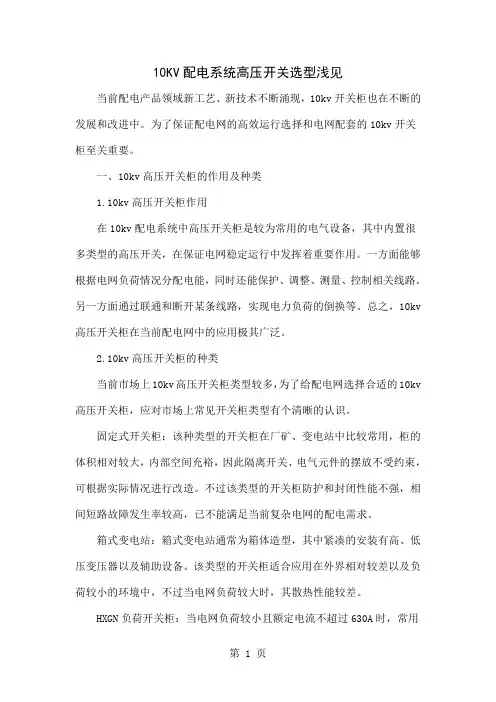

10KV配电系统高压开关选型浅见当前配电产品领域新工艺、新技术不断涌现，10kv开关柜也在不断的发展和改进中。

为了保证配电网的高效运行选择和电网配套的10kv开关柜至关重要。

一、10kv高压开关柜的作用及种类1.10kv高压开关柜作用在10kv配电系统中高压开关柜是较为常用的电气设备，其中内置很多类型的高压开关，在保证电网稳定运行中发挥着重要作用。

一方面能够根据电网负荷情况分配电能，同时还能保护、调整、测量、控制相关线路。

另一方面通过联通和断开某条线路，实现电力负荷的倒换等。

总之，10kv 高压开关柜在当前配电网中的应用极其广泛。

2.10kv高压开关柜的种类当前市场上10kv高压开关柜类型较多，为了给配电网选择合适的10kv 高压开关柜，应对市场上常见开关柜类型有个清晰的认识。

固定式开关柜：该种类型的开关柜在厂矿、变电站中比较常用，柜的体积相对较大，内部空间充裕，因此隔离开关、电气元件的摆放不受约束，可根据实际情况进行改造。

不过该类型的开关柜防护和封闭性能不强，相间短路故障发生率较高，已不能满足当前复杂电网的配电需求。

箱式变电站：箱式变电站通常为箱体造型，其中紧凑的安装有高、低压变压器以及辅助设备。

该类型的开关柜适合应用在外界相对较差以及负荷较小的环境中，不过当电网负荷较大时，其散热性能较差。

HXGN负荷开关柜：当电网负荷较小且额定电流不超过630A时，常用HXGN负荷开关柜，其包括SF6、真空式充气式等类型，其中SF6负荷开关柜因电气元件较少，防护等级高、维护方便等优点，被广泛应用在新建电房中。

手车中置式开关柜：该种类型的开关柜在10kv高压开关市场中受欢迎程度颇高，因其重要电器元件分布在手车上能够方便的抽出，所以与其他10kv高压开关柜相比，具有以下优点：首先，柜型体积较小。

该类型开关柜由可移开部件和柜体构成，手车处于柜体中间位置，车柜设计合理配合密切，而且操作机和断路器有机的整合一起体积因此较小。

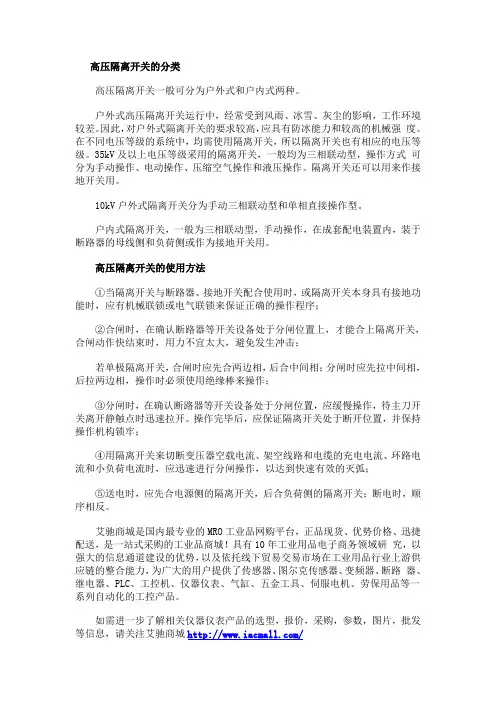

高压隔离开关的分类高压隔离开关一般可分为户外式和户内式两种。

户外式高压隔离开关运行中，经常受到风雨、冰雪、灰尘的影响，工作环境较差。

因此，对户外式隔离开关的要求较高，应具有防冰能力和较高的机械强度。

在不同电压等级的系统中，均需使用隔离开关，所以隔离开关也有相应的电压等级。

35kV及以上电压等级采用的隔离开关，一般均为三相联动型，操作方式可分为手动操作、电动操作、压缩空气操作和液压操作。

隔离开关还可以用来作接地开关用。

10kV户外式隔离开关分为手动三相联动型和单相直接操作型。

户内式隔离开关，一般为三相联动型，手动操作，在成套配电装置内，装于断路器的母线侧和负荷侧或作为接地开关用。

高压隔离开关的使用方法①当隔离开关与断路器、接地开关配合使用时，或隔离开关本身具有接地功能时，应有机械联锁或电气联锁来保证正确的操作程序；②合闸时，在确认断路器等开关设备处于分闸位置上，才能合上隔离开关，合闸动作快结束时，用力不宜太大，避免发生冲击；若单极隔离开关，合闸时应先合两边相，后合中间相；分闸时应先拉中间相，后拉两边相，操作时必须使用绝缘棒来操作；③分闸时，在确认断路器等开关设备处于分闸位置，应缓慢操作，待主刀开关离开静触点时迅速拉开。

操作完毕后，应保证隔离开关处于断开位置，并保持操作机构锁牢；④用隔离开关来切断变压器空载电流、架空线路和电缆的充电电流、环路电流和小负荷电流时，应迅速进行分闸操作，以达到快速有效的灭弧；⑤送电时，应先合电源侧的隔离开关，后合负荷侧的隔离开关；断电时，顺序相反。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

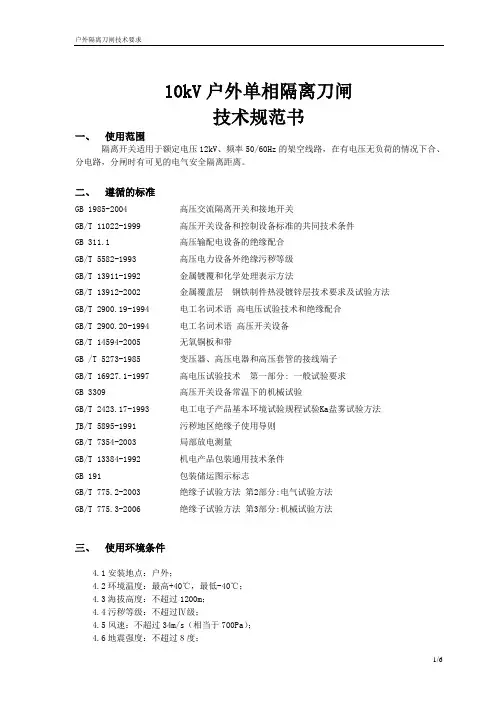

10kV户外单相隔离刀闸技术规范书一、使用范围隔离开关适用于额定电压12kV、频率50/60Hz的架空线路，在有电压无负荷的情况下合、分电路，分闸时有可见的电气安全隔离距离。

三、使用环境条件4.1安装地点：户外；4.2环境温度：最高+40℃，最低-40℃；4.3海拔高度：不超过1200m；4.4污秽等级：不超过Ⅳ级；4.5风速：不超过34m/s（相当于700Pa）；4.6地震强度：不超过８度；4.7产品安装在无火灾、爆炸危险、化学腐蚀性气体的场所。

若使用环境条件不同于正常的使用条件，应由用户和制造厂协商。

四、主要技术参数五、设计与结构6.1开关结构户外交流高压隔离开关为纵向结构。

6.2支柱绝缘子绝缘子采用户外型硅橡胶绝缘子，爬距不低于496mm，净距不低于191mm,与之相配紧固件紧固扭矩为50Nm，绝缘子应按以下要求进行进行试验，且生产厂家必须提供抗弯强度, 抗扭强度, 抗拉强度等相关试验的认证报告。

额定短时耐受电压：48kV/1min，试验按GB 775.2-2003规定进行；抗弯强度：不低于1.5kN，机械性能试验按GB 775.3-2006规定进行；抗扭强度：不低于200N.m，机械性能试验按GB 775.3-2006规定进行；抗拉强度：不低于7.5kN，机械性能试验按GB 775.3-2006规定进行。

6.3电气间隙主回路相间及相对地空气净距不小于200mm(12kV)，爬电距离按GB/T5582-1993中IV级的规定。

绝缘子的选用应按JB/T 5895的规定。

6.4接线端子开关的接线端子按GB/T 5273的规定。

开关配置板型接线端子，接线端子或电缆的导电面应紧贴接线上导电面后再锁紧。

接线端子不允许承受过大的机械拉力。

6.5表面处理开关中的钢铁构件均进行防腐蚀处理，对于钢构件应采用热浸锌处理，热浸锌技术要求及验收方法按GB/T 13912中的规定。

开关中的紧固件采用热浸锌表面处理或为不锈钢材质。

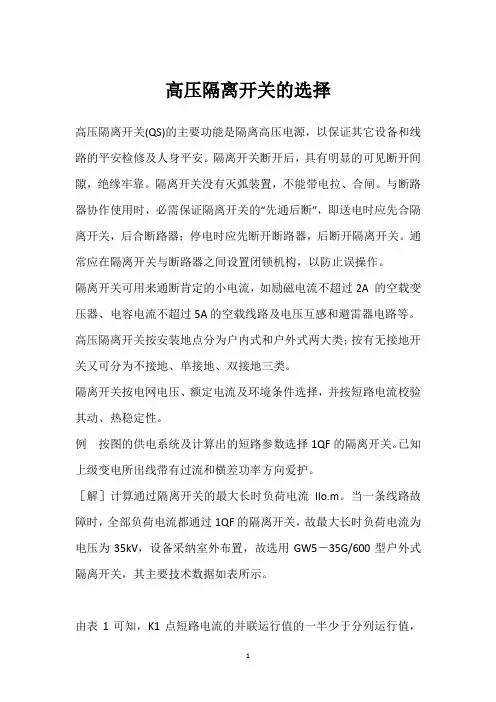

高压隔离开关的选择
高压隔离开关(QS)的主要功能是隔离高压电源，以保证其它设备和线路的平安检修及人身平安。

隔离开关断开后，具有明显的可见断开间隙，绝缘牢靠。

隔离开关没有灭弧装置，不能带电拉、合闸。

与断路器协作使用时，必需保证隔离开关的“先通后断”，即送电时应先合隔离开关，后合断路器；停电时应先断开断路器，后断开隔离开关。

通常应在隔离开关与断路器之间设置闭锁机构，以防止误操作。

隔离开关可用来通断肯定的小电流，如励磁电流不超过2A 的空载变压器、电容电流不超过5A的空载线路及电压互感和避雷器电路等。

高压隔离开关按安装地点分为户内式和户外式两大类；按有无接地开关又可分为不接地、单接地、双接地三类。

隔离开关按电网电压、额定电流及环境条件选择，并按短路电流校验其动、热稳定性。

例按图的供电系统及计算出的短路参数选择1QF的隔离开关。

已知上级变电所出线带有过流和横差功率方向爱护。

［解］计算通过隔离开关的最大长时负荷电流Ilo.m。

当一条线路故障时，全部负荷电流都通过1QF的隔离开关，故最大长时负荷电流为电压为35kV，设备采纳室外布置，故选用GW5－35G/600型户外式隔离开关，其主要技术数据如表所示。

由表1可知，K1点短路电流的并联运行值的一半少于分列运行值，
对于1QF两侧的隔离开关，流经它的最大短路电流，是35kV输电线路分列运行（3QF处于断开状态），K1点的短路电流值。

高压隔离开关
高压隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用。

隔离开关适用于三相交流50Hz，额定电压12KV的户内装置。

供高压设备的有电压而列负荷载的情况下接通，切断或转换线路之用。

其主要功能是：保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能；按安装地点不同分为，屋内式和屋外式，按绝缘支柱数目分为，单柱式，双柱式和三柱式，各电压等级都有可选设备。

HGW9系列
型号：HGW9-12/630
产品名称户外隔离开关
产品型号 HGW9
额定电压 12kV
产品材质紫铜刀闸绝缘硅胶
额定电流 630A
额定频率 50Hz
相对湿度不大于85%
使用环境条件
1.海拔高度不超过2000米
2.环境温度:最高不高于+40°C最低不低于-30°C
3.户外风速不超过35米/秒
4.地震强度不超过8级
5.安装场所所应五严重影响开关绝缘和导电能力的气体、蒸汽、化学性质沉淀、盐雾、灰尘污垢、及其它爆炸性、侵蚀性介质.。

高压隔离开关选型指南高压隔离开关选型指南高压隔离开关是电力系统中非常重要的设备，被广泛应用于输电线路和变电站中。

选型时，需要考虑多个因素，以确保选择合适的开关来满足系统的需求。

下面是一个逐步思考的选型指南。

第一步：了解系统需求在选型之前，首先需要了解系统的需求和要求。

这包括：- 额定电压和电流：根据系统的额定电压和电流来确定开关的额定参数。

- 运行环境：考虑开关将被安装的环境条件，如温度、湿度、海拔等。

- 功能要求：确定系统对于开关的功能要求，如断开负荷、隔离电路等。

第二步：选择合适的开关类型基于了解到的系统需求，选择合适的开关类型。

常见的高压隔离开关类型包括：- 旋转式开关：通过旋转操作来实现开合功能，适用于较小的电流和电压。

- 双断开式开关：通过两个的隔离触头来断开电路，适用于较大的电流和电压。

- 空气隔离开关：使用气体作为隔离介质的开关，适用于较高的电压。

- 油浸隔离开关：使用油作为隔离介质的开关，适用于较高的电压和较大的电流。

第三步：考虑开关的性能参数根据选定的开关类型，考虑以下性能参数：- 隔离能力：开关必须能够有效地隔离电路，以确保安全运行。

- 电气特性：包括额定电流、短路能力、耐电弧能力等，以满足系统的要求。

- 机械特性：包括开关的操作方式、机械寿命等。

第四步：确定开关的安装要求考虑开关的安装要求，包括：- 安装空间：根据现场的实际情况，确定开关的尺寸和安装方式。

- 接线方式：确定开关的接线方式，以便与系统的其他设备连接。

第五步：评估开关的可靠性和维护性考虑开关的可靠性和维护性，包括：- 制造商信誉：选择具有良好声誉和经验的制造商，以确保产品的质量和可靠性。

- 维护要求：了解开关的维护要求，包括定期检查和保养等。

最后，根据以上步骤的考虑，选择合适的高压隔离开关。

这样可以确保选型的准确性和系统的安全运行。

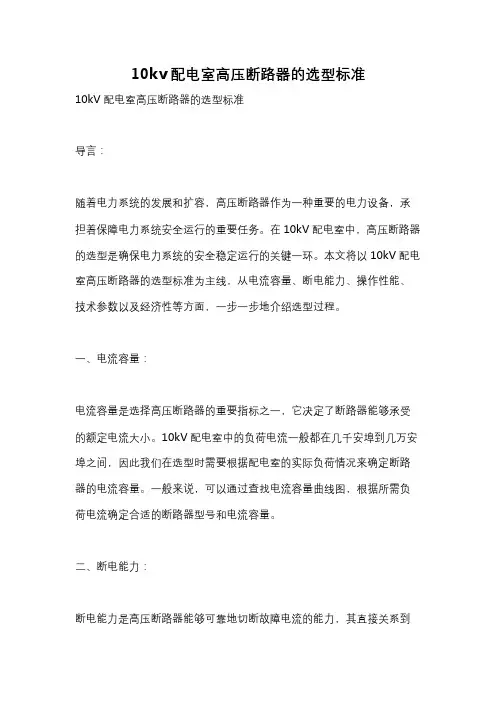

10kv配电室高压断路器的选型标准10kV配电室高压断路器的选型标准导言：随着电力系统的发展和扩容，高压断路器作为一种重要的电力设备，承担着保障电力系统安全运行的重要任务。

在10kV配电室中，高压断路器的选型是确保电力系统的安全稳定运行的关键一环。

本文将以10kV配电室高压断路器的选型标准为主线，从电流容量、断电能力、操作性能、技术参数以及经济性等方面，一步一步地介绍选型过程。

一、电流容量：电流容量是选择高压断路器的重要指标之一，它决定了断路器能够承受的额定电流大小。

10kV配电室中的负荷电流一般都在几千安埠到几万安埠之间，因此我们在选型时需要根据配电室的实际负荷情况来确定断路器的电流容量。

一般来说，可以通过查找电流容量曲线图，根据所需负荷电流确定合适的断路器型号和电流容量。

二、断电能力：断电能力是高压断路器能够可靠地切断故障电流的能力，其直接关系到电力系统的安全性。

10kV配电室通常会遇到短路故障，所以断路器的断电能力非常重要。

选择断路器时，我们需要考虑其额定短路切断电流和短路开断时间。

断路器的额定短路切断电流应该满足配电室中最大短路电流的要求，同时考虑短路故障后的故障消失时间，确保断路器可以迅速切断故障电流，保护电力系统的安全。

三、操作性能：操作性能是指高压断路器在开断和合闸操作时的可靠性和便捷性。

10kV 配电室通常需要经常进行检修和维护，因此断路器的操作性能也就显得尤为重要。

在选型时，我们需要考虑断路器的机械传动装置和电动机驱动装置的可靠性，操作手柄的灵敏度以及合闸过程中的闭锁和解锁功能等方面，确保断路器的操作性能符合要求。

四、技术参数：除了上述的电流容量、断电能力和操作性能之外，我们还需要关注一些其他的技术参数。

例如，断路器的额定电压、频率和短路切断次数，以及额定电流下的稳态温升和机械寿命等。

同时，还需要考虑其抗污能力和防护等级等方面，确保断路器适应配电室的环境要求。

五、经济性：经济性是指在满足安全和可靠运行的前提下，选购价格和运行成本的综合考虑。

10kv户外高压隔离开关10kV户外高压隔离开关一、引言10kV户外高压隔离开关是电力系统中的重要组成部分，用于隔离和切断电力设备电源。

本文将介绍10kV户外高压隔离开关的定义、作用、结构、工作原理、安装注意事项以及维护保养方法。

二、定义10kV户外高压隔离开关是指在10kV电力系统中，用于切断电路和电气设备电源，并确保电器设备处于安全隔离状态的开关装置。

它具有隔离功能，可以在电气设备维护、检修或故障处理时切断电源，保障维修人员的安全。

三、作用10kV户外高压隔离开关主要用于以下几个方面：1. 隔离电源：当需要对电气设备进行维修、检修或故障处理时，可以切断电源，确保维修人员的安全。

2. 保护设备：在电力系统中，当电气设备出现故障时，可以迅速切断电气设备和电源之间的连接，确保故障不会传导到其他设备。

3. 检修电流变压器：在电力系统中，需要对电流变压器进行检修、维护和校准时，可以使用10kV户外高压隔离开关切断变压器与电源之间的连接。

四、结构10kV户外高压隔离开关一般由隔离刀闸、绝缘支撑结构、操作机构和接地刀闸等部件组成。

其中，隔离刀闸用于切断电气设备与电源之间的连接，绝缘支撑结构用于支撑和固定隔离刀闸，操作机构用于进行手动或电动操作，而接地刀闸用于确保设备处于安全的接地状态。

五、工作原理10kV户外高压隔离开关的工作原理是通过手动或电动操作，控制隔离刀闸的闭合和断开，以实现对电气设备和电源之间的连接与隔离。

当隔离刀闸处于闭合状态时，电气设备和电源相连通；当隔离刀闸处于断开状态时，电气设备与电源被隔离。

六、安装注意事项1. 安装位置选择：10kV户外高压隔离开关应安装在通风良好、湿度低、无腐蚀性气体和易燃物质的区域。

2. 固定支架：安装前应确保支架结构牢固可靠，能够承受开关的重量和冲击力。

3. 接地：确保10kV户外高压隔离开关的接地可靠，以保证设备运行安全。

4. 连接线路：根据设计要求，确保连接线路正确安装并可靠接地。

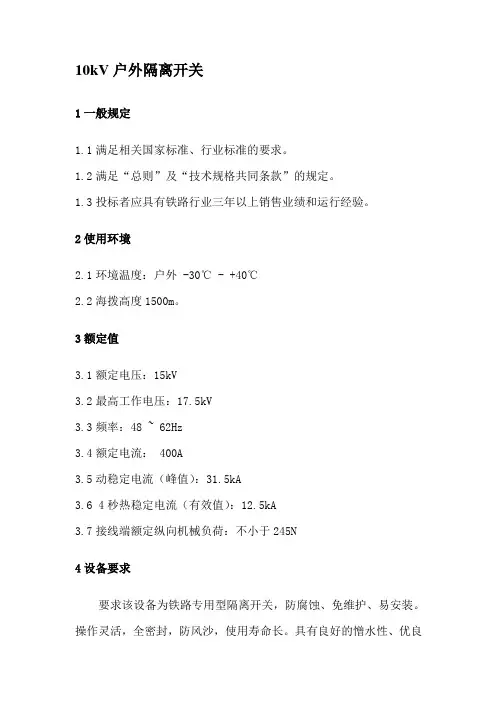

10kV户外隔离开关1一般规定1.1满足相关国家标准、行业标准的要求。

1.2满足“总则”及“技术规格共同条款”的规定。

1.3投标者应具有铁路行业三年以上销售业绩和运行经验。

2使用环境2.1环境温度：户外 -30℃ - +40℃2.2海拨高度1500m。

3额定值3.1额定电压：15kV3.2最高工作电压：17.5kV3.3频率：48 ~ 62Hz3.4额定电流： 400A3.5动稳定电流（峰值）：31.5kA3.6 4秒热稳定电流（有效值）：12.5kA3.7接线端额定纵向机械负荷：不小于245N4设备要求要求该设备为铁路专用型隔离开关，防腐蚀、免维护、易安装。

操作灵活，全密封，防风沙，使用寿命长。

具有良好的憎水性、优良的电气绝缘性能及防腐蚀性。

接线端子及防雨帽不易断裂，闸刀及触指具有足够钢性和良好导电性能，采用防腐蚀工艺，产品的使用寿命及电气性能良好。

固定件采用不锈钢螺丝，开关底座部件采用热镀锌技术。

5试验5.1型式试验及出厂试验内容均应满足有关国家标准的规定。

5.2标准定型产品已完成的型式试验，则需提交最近年度的型式试验报告，并经买方确认同意后可不再进行型式试验。

5.3出厂试验的内容及时间应于试验前1个月通知需方，买方有权审查及参加。

5.4出厂试验完成后，应将试验报告提交需方，在得到买方批准后，设备方可出厂发运。

6应提供的技术文件及图纸6.1投标时投标者应提供下列技术资料：（1）设备的产品样本；（2）设备安装、运行维护手册；（3）设备设计、生产所依据的标准；（4）设备的型式试验报告；（5）户外隔离开关的外形图；（6）试验报告。

6.2设备出厂时卖方应提供下列技术资料：（1）设备明细表；（2）设备安装、运行维护手册；（3）出厂试验报告；（4）设备外形尺寸、运输尺寸图；7设计联络及技术培训根据设备制造、安装及使用要求，双方须进行设计联络，卖方按下表报出单价及总价，该价格列入总价评估。

计划地点次数期限参加人员名称工厂培训工厂 1 1天2人现场培训现场 1 1天2人8备品备件、专用工具仪器8.1卖方可提出建议的备品、备件数量及品种，同时提供特殊专用仪器及工具，并单独列出名称、数量、单价及总价，供买方选择并进入总价评估。

10kv配电室高压断路器的选型标准1. 引言在10kv配电室中，高压断路器起着至关重要的作用。

它不仅能够在电路发生故障时及时切断电源，保障电气设备和人员的安全，还能够实现对电能的分配和控制。

选择合适的高压断路器对于10kv配电室的正常运行和电气设备的稳定运行至关重要。

2. 高压断路器的选择标准在选择10kv配电室高压断路器时，需要考虑以下几个方面的标准：2.1. 额定电压高压断路器的额定电压应与10kv配电室的实际电压匹配。

过高或过低的额定电压都会影响高压断路器的工作性能，甚至损坏设备。

根据配电室的电压等级，选择合适的额定电压的高压断路器非常重要。

2.2. 额定电流除了额定电压外，额定电流也是选择高压断路器时需要考虑的重要因素。

10kv配电室的负载电流大小会直接影响到高压断路器的工作状态和使用寿命，因此在选型过程中需要充分考虑配电室的实际负载情况，选择合适的额定电流的高压断路器。

2.3. 动稳定电流动稳定电流是指高压断路器在发生短路故障时，能够可靠地切断故障电流并承受故障电流冲击的能力。

在10kv配电室中，由于电力设备的多样性和电气负载的特点，动稳定电流是非常重要的选型标准。

选用具有足够动稳定电流的高压断路器能够有效保护电力设备和维护电气设备的正常运行。

2.4. 阻抗稳定性高压断路器在配电室中往往会频繁操作，因此阻抗稳定性是选择的重要标准之一。

高阻抗会造成高压断路器的过渡过程中的过热，从而影响设备的可靠性和寿命。

需要选择具有良好阻抗稳定性的高压断路器，以保证设备的正常运行。

2.5. 隔离性能高压断路器在切断故障电路后需要有良好的隔离性能，以防止电弧对设备和人员造成危害。

隔离性能也是选择高压断路器的重要标准之一。

优秀的高压断路器应该能够在切断电路后有效隔离电弧，保障电力设备和人员的安全。

3. 个人观点和理解就我个人而言，选择10kv配电室高压断路器时，除了以上所述的选型标准外，还需要考虑高压断路器的品牌信誉、售后服务和价格因素。

10kV配电室高低压开关选择及保护措施发布时间：2023-05-16T08:48:07.973Z 来源：《科技潮》2023年6期作者：邵长洲1 郝天朋2 李先增2[导读] 高压负荷开关及组合电器，适用于三相交流10KV、50HZ的电力系统中，或与成套配电设备及环网开关柜，组合式变电站等配套使用，广泛用于域网建设改造工程、工矿企业、高层建筑和公共设施等，可作为环网供电或终端，起着电能的分配、控制和保护的作用。

具有开断能力大、安全可靠、电寿命长、可频繁操作、结构紧凑、体积小、重量轻、基本不需要维修等优点。

1.青岛益和电气集团股份有限公司山东省青岛市 2664002.山东华增电力服务有限公司山东省济南市 250000摘要：配电室作为住宅小区或商业楼房的重要组成部分，是电力系统的中心环节之一，对整个电力系统的经济和安全运行有着直接的影响作用，是联系用户负荷和市区电网最为关键的中间环节，起着分配和变换电能的作用。

在10kV配电系统中，配电室起着不容忽视的重要作用，其中，高低压开关的控制和相互的保护配合方面不尽合理，给电网运行带来了很大困扰。

使配电室设备的选型走向规范化有着十分重要的意义，极大地方便了电力系统的管理。

关键词：配电室；10kV配电系统；高低压开关；选择；保护措施一、高压开关1.1负荷开关高压负荷开关及组合电器，适用于三相交流10KV、50HZ的电力系统中，或与成套配电设备及环网开关柜，组合式变电站等配套使用，广泛用于域网建设改造工程、工矿企业、高层建筑和公共设施等，可作为环网供电或终端，起着电能的分配、控制和保护的作用。

具有开断能力大、安全可靠、电寿命长、可频繁操作、结构紧凑、体积小、重量轻、基本不需要维修等优点。

具有开断额定电流、过载电流。

可开断短路电流和防止设备缺相运行能力，开关有明显可见的隔离断口，配装具有关合能力的接地开关电动弹簧机构，能够远动远控。

1.2组合电器负荷开关和熔断设备共同构成了具有变压设备保护作用的组合电器，其中负荷开关的主要作用是承担开关的工作电流，负责电路系统正常的开断和关合，而熔断设备则主要是为了保护短路，开断短路电流和较大的过载电流。

10kv配电室高压断路器的选型标准选型标准是指根据配电室的电气特性、负荷情况以及要求的安全性能，选择合适的10kv高压断路器。

一、电气特性1.额定电流：根据配电室的负荷情况确定所需的额定电流，这是选型时需要首先考虑的参数。

一般来说，断路器的额定电流应大于或等于负荷电流，以能够正常承载负荷。

2.短路承受能力：配电室在发生短路时，断路器需要承受瞬时高电流。

因此，要选择具有足够的短路承受能力的断路器，以确保系统的稳定运行。

根据配电室的短路电流水平选择适当的短路承受能力，通常采用断路能力指标来衡量。

3.开断能力：开断能力指断路器在断开负载电流时的能力，主要取决于断路器的极限开断电流。

要根据负载特性和断路器的开断能力来选择合适的断路器，并确保其能够在不损坏电气设备的前提下，可靠地断开负载电路。

二、安全性能要求1.过载保护：断路器应具备对过载电流的保护功能，以确保负荷在额定电流范围内正常运行。

一般来说，断路器的额定电流应能够覆盖负载电流的长期运行情况，并具备一定的过载容量。

2.过热保护：断路器在长期运行过程中会产生一定的损耗和热量，因此需要具备过热保护功能，以避免过热引起设备损坏或安全事故。

3.精准的瞬时保护：断路器需要具备快速的瞬时保护功能，可以迅速侦测到短路或其他电气故障，并迅速切除故障电路，以保护负载和设备的安全。

4.可靠的操作性能：断路器的操作应简便可靠，能够快速切除故障电路，同时具备可靠的自动重合闸功能，以最短的时间内将负载恢复正常。

三、人机工程要求1.外形尺寸：断路器的外形尺寸应根据配电室的布局和空间要求进行选择，确保能够方便安装和维护。

2.可靠的维护性能：断路器的维护应简便可靠，配备完善的维护设施和工具，以便快速进行维护和检修。

3.可视化显示：断路器应具备直观、可视化的显示功能，能够显示电流、电压等参数，便于操作人员进行实时监控和判断。

4.安全防护：断路器应具备完善的安全防护措施，避免电气灾害和人员误操作。

产品类目：电气>>开关类>>隔离开关>>高压隔离开关>>名称：10kV户外高压隔离开关价格：元规格：色彩：放入购买清单放入预采购清单生产厂商..........................................................................................简介..........................................................................................广泛适用于额定电压10kV、频率50HZ的单相户外装置，用在有电压而无负载时分、合电路。

促销信息..........................................................................................详细信息..........................................................................................一、产品概述HGW9-10型复合绝缘户外高压隔离开关广泛适用于额定电压10kV、频率50HZ的单相户外装置，用在有电压而无负载时分、合电路。

本系列隔离开关采用了各种最新技术及最新工艺，性能可靠，维护方便，具有瓷绝缘开关产品所不能比拟的的优越性，是配电线路尤其是重污秽线路的首选产品：1.绝缘外套采用最先进配方的硅橡胶材料生产，具有优异的电气性能。

2.产品复合绝缘结构设计科学合理，较好解决了瓷外套防污能力差、易开裂的问题。

选用优质的环氧树脂玻璃棒作内支架材料，抗拉强度高达3.5kN以上。

3.绝缘支柱采用一次成型工艺，工艺先进，性能可靠。

闸刀采用槽型结构，增大了散热面积，提高了闸刀的机械强度，动热稳定性大大提高。

居住区配电工程中10kV开关柜刀闸的选用摘要：随着我国经济建设的不断发展，城市化与工业化的推进，对于电力资源的需求正不断增加，１０ｋＶ开关柜刀闸作为居民区高压开关柜的重要配电启动设施，可辅助１０ｋＶ高压开关柜对居民用电电源的接收与分配，帮助国家电网在城市中功能性与安全性的全面实现。

关键词：居住区配电工程；10kV开关柜；刀闸选用引言开关柜是电力系统内电力输送不可或缺的电力设备之一。

随着电网技术水平的不断提高，国产中置式高压开关柜因具有结构紧凑、体积小、布置简单、安装方便、价格低廉等优点，而得到了广泛应用。

虽然电力行业管理设备运维水平不断提高，但随着电网不断扩大，设备大幅增多，近年来１０ｋＶ馈线开关拒分导致越级跳闸事故时有发生，这对电力系统安全运行产生巨大的威胁。

开关拒分导致停电范围扩大，严重时会引起重要用户失压，控制不及时甚至会导致电网解列，造成电网大面积停电的恶性事故。

1 10KV小车开关柜接地刀闸故障分析高压开关柜刀闸是居民区配电系统的重要组成部分，根据对实际小区工程建设案例设计背景以及后续刀闸区域内故障原因的详细分析可知，案例中刀闸型号选择不合理导致的接地刀闸传动杆弯曲占比最高，已成为影响该居民区高压配电供电稳定性与安全性的首要原因。

同时技术人员失误及经验不足所导致的主观故障同样较多，这说明该居民区的配电系统网络管理存在一定程度上的优化余地，在案例中还有极少部分故障与外界环境以及设备出厂先天故障的不可控因素有关，这说明我国在居民配电网络系统的细节构件生产方面同样存在着改良空间。

现阶段要从技术管理与技术硬件两个方面重点控制居住区配电工程的现代化建设。

针对操作不当造成的故障，小区配电站管理部门要向岗位员工定期提供专项型号开关柜的操作培训机会，并将培训结果纳入绩效考核以及实习结果评定方面，以帮助技术操作人员在执行开关刀闸操作时采用合适的力度、遵循完整的流程并同时培养面对特殊室外环境的变通能力。

2仿真简化计算条件对实际开关柜的结构在不影响准确范围的条件下，进行简化处理，以适应开关柜内部短路电弧冲击过程的仿真计算。
