隔离开关的应用及结构
1隔离电压在没有电流的电路中，电路被隔离开关断开，形成明显的断裂。

断电设备与带电局部隔离，形成明显的空气绝缘间隙，保证设备平安。

2当小电流被分断时，电弧将被拉长，电弧将在空气中工作。

隔离开关具有一定的切断小电流的能力。

A、当无接地警告指示时，翻开或关闭电压互感器；B.无雷击时，翻开或关闭避雷器；C.在空载状态下连接或切断空载母线和低压电抗器；D.连接或切断励磁电流不超过2A的空载变压器；e.连接或切断电容电流不超过5A的空载线路；
导电局部
导电局部通过支撑绝缘子固定在底座上，用于闭合和断开电路，主要包括由操作绝缘子驱动的力栅〔动触头或导电杆〕、固定在底座上的静触头和用于连接每条线路的力栅。

通常会拉两把或更多的伞
铜板的厚度和数量由隔离开关的额定电流决定。

对于电压等级较高的开关，为方便母线及电气设备检修，隔离开关还设有接地刀闸代替接地，并在二者之间安装机械闭锁装置，以保证操作顺序的正确性
绝缘件
隔离开关的绝缘主要有两种
接地绝缘和断裂绝缘。

1接地绝缘一般由支柱绝缘子和操作绝缘子组成。

他们通常用瓷绝缘子，有的还用环氧树脂或环氧玻璃布板作为绝缘材料。

2对于有明显缝隙破裂的绝缘，通常采用空气作为绝缘介质。

隔离开关断开后，断口间的击穿电压必须大于相间击穿电压3F。

这样，当电路中出现危险过电压时，首先发生相对地放电，从而防止触头间的断裂首先被击穿，保证维修人员的平安。

隔离开关安装。

隔离开关隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

隔离开关在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。

一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

隔离开关控制接线与相应断路器闭锁，可有效地防止带负荷拉、合隔离开关。

但是在操作母线侧隔离开关与线路侧隔离开关中，由于人为原因，有可能引起操作顺序颠倒，这是开关、刀闸操作原则所不允许的，也是电力系统中造成事故的原因之一。

为防止隔离开关操作顺序颠倒，对没采用程序锁防误的厂、站，将其原有隔离开关控制接线加以改进，可防止误操作，减少不必要的事故发生。

1、隔离开关控制闭锁回路改进原理在隔离开关控制、闭锁回路中串入隔离开关辅助触点，即母线侧隔离开关控制闭锁回路中串入线路侧隔离开关常闭辅助触点，线路侧隔离开关控制回路串入母线侧隔离开关常开辅助触点。

2、采用电磁锁防误的隔离开关闭锁接线。

此种接线能够有效防止带负荷拉、合隔离开关，但有可能引起隔离开关操作顺序颠倒。

停电操作：拉开断路器后，只能先拉开线路侧隔离刀闸，才能拉开母线侧隔离刀闸。

送电操作：断路器在断开位置，只能先合母线侧隔离刀闸，才能合线路侧隔离刀闸。

此种接线不仅防止带负荷拉、合隔离开关，而且能防止违反开关、刀闸操作原则的违规操作。

3、改进接线的优点(1)此种改进接线不仅保留了原有隔离开关控制接线的优点，最主要的是能有效防止违反开关、刀闸操作原则的违规操作，减少不必要的事故发生。

(2)此种改进接线简单、可靠，投资也较少。

适用于采用电磁锁防误的接线及气动操作、电动操作、电动液压操作的隔离开关的控制接线。

隔离开关
隔离开关的四个基本功能如下：
首先，隔离开关与断路器配合切换操作，改变操作方式。

2设备检修时，用隔离开关将带电部分与非带电部分隔离，造成明显的断开点。

反向设备与电力系统隔离，确保人员和设备的安全。

3、隔离开关用于闭合500kV小电流回路的旁路（回路）电流。

但必须在计算满足隔离开关技术条件和有关调度规定后才能进行。

4、用于切断小电流回路和旁路（回路）电流。

1拉合电压互感器和避雷器。

2直接连接到母线的设备的电容电流。

三。

对于带旁路连接的双母线，当一个出线单元的断路器因故分闸合闸，而旁路母线断路器用于其他操作时，可采用隔离开关并联，但旁路母线断路器的操作电源必须在操作前停止。

4对于一个半开关接线，当一系列断路器被分、合闸闭锁时，可以用隔离开关解环，但应注意的是，其它串的所有断路器必须处于合闸位置。

5对于双母线单段接线方式，当两个母联断路器和分段断路器中的一个断路器分合闸闭锁时，可通过隔离开关断开该回路。

但在操作前，必须确认三个断路器处于闭合位置，并断开三个断路器的操作电源。

隔离开关隔离开关符号隔离开关，也称为闸刀开关。

一般指高压隔离开关，即额定电压1kV 及以上的隔离开关，通常称为隔离开关。

它是高压开关柜中使用最多的一种电器。

其工作原理和结构相对简单。

但由于其使用量大、可靠性要求高，对变电站、电厂的设计、建设和安全运行有很大影响。

隔离开关操作、使用及维护(1）隔离开关操作的一般规定：（1）机务段隔离开关操作人员、监护人在河西运输段接受培训，考核合格。

只有在河西运输科颁发安全证书后，他们才能从事这项工作。

（2）从事隔离开关操作的人员每年按要求进行考核，安全等级不低于3级。

（3）分、合隔离开关时，必须有两人在场，实行一人操作、一人监护制度。

（4）对有权在机务段操作的隔离开关，在向供电调度申请投切指令前，由车辆段负责人与段负责人办理转换手续。

（2）手动隔离开关操作程序：（1）操作隔离开关前，操作人员必须穿绝缘靴、手套，用绝缘棒站在绝缘板上操作。

使用前检查绝缘靴和手套是否有裂缝和漏气。

（2）操作前，必须确认隔离开关和旋转装置的状态正常。

接地线完好，接触网正常后，方可按规定操作。

（3）作业时，作业人员身体各部位不得与道具及周围物体或人员接触。

操作准确、迅速，开关一次到位，操作过程中不得停车、撞击。

（4）停电前，应检查分段绝缘器内所有电力机车受电弓是否降下。

否则，应通知司机在作业前降下车辆。

（5）操作结束后，应确认隔离开关已正确转到规定位置，方可锁闭，并将钥匙交给车站值班员保管。

（6）操作中使用的绝缘手套、绝缘靴、绝缘棒和绝缘板应存放在凉爽、干燥、无尘的容器中。

河西运输科负责每6个月进行一次性能试验。

每次使用前应进行短暂的漏气测试，以保持良好的绝缘性能。

（7）雷雨天气禁止操作隔离开关。

严禁带负荷操作隔离开关。

（3）带接地开关的隔离开关应严格按照下列要求操作：（1）开关断开时，应先断开总开关，再合上接地开关。

（2）合闸时，先断开接地开关，再合上总开关。

接地开关闭合时严禁合总开关。

隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

本文将会介绍关于民熔隔离开关GW4-35系列介绍，感觉这篇文章对你有帮助的话，可以关注下小编1．民熔Gw4-35系列隔离开关Gw4-35系列隔离开关为35kV户外隔离开关，额定电流630-2000a，Gw4-35系列隔离开关结构图见图3-2。

它是一种双柱结构，一般做成单极形式。

三级联动隔离开关可由连杆组成，但也可用于单极。

从图3-2可以看出，gw4-35系列隔离开关的左刀闸3和右刀闸5分别安装在支柱绝缘子2上，支柱绝缘子安装在1民熔gw4-35系列隔离开关民熔gw4-35系列隔离开关为35kV户外隔离开关，额定电流630-2000a，gw4-35系列隔离开关结构图见图3-2。

它是一种双柱结构，一般做成单极形式。

三级联动隔离开关可由连杆组成，但也可用于单极。

由图3-2可见，民荣gw4-35系列隔离开关的左刀闸3和右刀闸5分别安装在支柱绝缘子2上，支柱绝缘子安装在底座1两端的轴承座上。

图3-2显示了隔离开关的闭合状态。

分闸操作时，操作机构通过十字联动机构带动两个支柱绝缘子分别反向旋转90°，使开关叶片在水平面上旋转，实现分闸。

图3-2 民熔gw4-35系列隔离开关（单相）结构图1-底座；2-柱形绝缘子；3-左闸刀开关；4-触点保护罩；5-右闸刀开关；6-端子；7-软连接；8-轴；9-十字连杆2．民熔GW5-35系列隔离开关民熔GW5-35系列隔离开关为35kV户外式隔离开关，额定电流为630～2000A。

GW5-35系列隔离开关的结构示意图如图3-3所示，为双柱式V形结构，制成单极形式，借助连杆组成三极联动隔离开关。

隔离开关隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

隔离开关在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。

一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

民熔隔离开关是采用陶瓷绝缘子浇筑而成不易老化经久耐用表面抗氧化能力强加强零件的抗锈蚀能力一体锁扣装置、安全可靠民熔隔离开关主要用于变电站商城等场地本文介绍关于隔离开关操作步骤培训，接下来就给大家讲解下1、分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。

民熔隔离开关2、根据运行需要，换接线路。

3、可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。

4、根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。

隔离开关在低压设备中主要适用于民宅、建筑等低压终端配电系统。

主要功能：不带负荷分断和接通线路。

1.用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点。

2.隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式。

3.用以接通或断开小电流电路。

一般在断路器前后二面各安装一组隔离开关，目的均是要将断路器与电源隔离，形成明显断开点；因为原来的断路器采用的是油断路器，油断路器需要经常检修，故二侧就要有明显断开点，以利于检修；一般情况下，出线柜是从上面母线通过开关柜向下供电，在断路器前面需要一组隔离开关是要与电源隔离，但有时，断路器的后面也有来电的可能，如通过其它环路的反送，电容器等装置的反送，故断路器的后面也需要一组隔离开关。

隔离开关隔离开关主要用于高压配电装置中断电部分和带电部分的可靠隔离，以保证检修工作的安全。

隔离开关的所有触点都暴露在空气中，并有明显的断开点。

断路器不能断开或断开电流。

否则，在高压作用下，断点会产生很强的电弧，很难自行熄灭，甚至引起闪络（相间短路），烧毁设备，危及人身安全，操作时，隔离开关的正确操作顺序如下：1首先，操作隔离开关时，首先检查相应回路的断路器是否处于分闸位置，以防止隔离开关带负荷拉合。

2当线路停止送电时，必须依次拉合隔离开关。

停电运行时，必须先拉断路器，再拉线路侧隔离开关，再拉母线侧隔离开关。

送电运行顺序与停电运行顺序相反。

这是因为一旦发生误操作，可以按上述顺序缩小事故范围，避免事故人为地扩大到母线。

三。

操作过程中，如发现隔离开关绝缘子、传动杆严重损坏等严重缺陷，不得进行操作。

4隔离开关操作过程中，值班人员应在现场逐一检查分闸位置、同期情况、接触深度等项目，确保隔离开关动作正确、位置正确。

5隔离开关应在主控制室操作。

当遥控电气操作失败时，可在现场进行手动或电动操作，但必须得到站长或技术负责人的许可，并在现场监督的情况下进行。

6隔离开关、接地闸刀开关和断路器之间设有电气、电磁和机械闭锁装置，以防误操作。

开关操作必须按顺序进行。

当闭锁装置失灵或隔离开关、接地开关不能正常动作时，必须严格按照闭锁要求检查相应断路器和闸刀的位置状态。

只有在检查正确后，才能释放锁止装置进行操作。

隔离开关1的工作原理。

室内隔离开关有单极式和三级式。

一般为隔离开关式结构，常用线接触接触接触。

它由导电部分、支承绝缘子、操作绝缘子（或拉杆绝缘子）和底座组成。

2隔离开关工作原理（1）开合动作要果断、迅速。

操作结束时，注意不要用力过大，目测动触头位置是否符合要求。

（2）用绝缘棒操作单极隔离开关时，应先合相两侧，再合中间相。

打开时，顺序相反。

（3）无论合闸或分闸操作，均应无负荷（负荷在隔离开关允许操作范围内的除外）。

（4）当负荷误分或合上隔离开关时，不应在误合开关后立即分闸，也不应在开关分闸后立即合上（开关刚分闸时发现火花的情况除外）。

隔离开关一、运行情况分析1.1操作运行范围依据安装地址的不同，高压隔离开关分为户外式与户内式两种。

依据极数划分成三极式与单极式两种。

在运行中，隔离开关应该密切的关注自身的运行电流和运行电压，如果运行电压将额定电压超出，容易造成放电情况出现在瓷瓶中。

其发热程度同运行电流关系密切，对其外观能否变形也有着非常密切的关系。

在现场运行规定中，要求在70度以内控制隔离开关运行温度。

因为专门的灭火装置还没有被设置出来，所以，就会限制到隔离开关的具体应用。

其中对于这些方面是可以被应用的：（1）和、拉不存在问题的避雷器与电压互感器；（2）通过设备管理部门同意，合、拉220kV或者以下电压等级母线电流；（3）对不存在问题的变压器中性点接地刀闸进行拉、合。

（4）对低于5A的空载引线进行拉合，在2A的空载变压器电流值以下控制拉、合励磁电流；（5）通过设备管理单位认可，对母线环路电流进行拉合；（6）对220kV之下等电位的环路电流进行拉、合。

但是，一定要对避免环路内开关分闸的策略进行应用。

1.2运行中需要注意的事项（1）刀闸合接时禁止带电；（2）防止将接地刀闸和断路器应用进去；（3）对故障电流、隔离开关合、拉负荷电流等要严格控制。

在合格断开后，或者出现带负荷误拉时，要都断开，这样对操作方向需要立刻进行改变，将电弧立刻熄灭，防止带电负荷大、拉隔离开关。

在操作隔离开关前，必须要将一定的断路器控制电源投入进去。

在断路器拉开接地刀闸、拆除接地线、分闸的情况下，才能够进行停送电处理。

送电的过程中，先将母线侧刀闸合并，再将负荷侧刀闸合并，停电期间，改变顺序。

为了确保工作人员的安全，对刀闸进行操作时，采取远程操作的方式；如果有失灵的情况出现在远方电动操控中，需要在现场完成电动操作。

当二者都难以工作时，需要按照解锁方案去做，通过审批后，对刀闸进行手动操作。

操作期间，分析传统机构的运行声音，看是否存在异常情况，是否能够完成整个流程。

此外，对于三相是否可以同期完成也需要高度的予以关注，准确的控制其位置。

隔离开关举例: GW4-12D/630、 GN10-35G/1000①字母G-代表隔离开关。

②字母代表安装地点。

N-户内，W-户外。

?数字，为设计序号，代表不同的系列。

④数字，代表额定电压(kV)。

⑤字母，代表补充特性，T-统-设计，G-改进型，D-带接地刀闸，C-穿墙式。

⑥数字，代表额定电流(A)型号：HGW10-12/630A隔离开关牌子推荐民熔电气2、隔离开关基本要求分开后应具有明显的断开点，易于鉴别设备否与电网隔开。

断开点之间应有足够的绝缘距离，以保证在电压及相间闪络的情况下，不致引起击穿而J及工作人员的安全。

有足够的动热稳定、机械强度、绝缘强度。

分、合闸时的同期要好，要有最佳的分合闸度，以尽可能降低操作过电压。

应结构简单动作可靠。

带有接地刀闸的隔离开关必须装设联锁机构，以保证隔离开关的正确操作。

3、技术参数额定电压:指隔离开关长时间运行能承受的正常工作电压。

(决定了绝缘水平、尺寸)额定电流:指隔离开关的触头结构和导电部分在规定环境温度下允许通过的长期工作电流，其相应的发热温度不会超过国家标准。

(决定了截面，结构)动稳定电流:指隔离开关在闭合位置时，所能通过的最大短路电流。

亦称额定峰值耐受电流，它表明隔离开关在冲击短路电流作用下，承受电动力的能力。

这个值的大小由导电及绝缘等部分的机械强度所决定。

隔离开关的初步认识（典藏），变电站资深电工都有收藏，民熔热稳定电流:指隔离开关在规定时间内，允许通过的最大电流，它表示隔离开关承受短路电流热效应的能力。

以短路电流的有效值表示。

隔离开关的铭牌规定一一定时间(1、2、4秒)的热稳定电流。

1.清扫瓷件表面的尘土，检查瓷件表面是否掉釉、破损，有无裂纹和闪络痕迹，绝缘子的铁、瓷结合部位是否牢固。

若破损严重，应进行更换；2.用汽油擦净刀片、触点或触指上的油污，检查接触表面是否清洁，有无机械损伤、氧化和过热痕迹及扭曲、变形等现象；3.检查触点或刀片上的附件是否齐全，有无损坏；4.检查连接隔离开关和母线、断路器的引线是否牢固，有无过热现象；5.检查软连接部件有无折损、断股等现象；6.检查并清扫操作机构和传动部分，并加入适量的润滑油脂；7.检查传动部分与带电部分的距离是否符合要求；定位器和制动装置是否牢固，动作是否正确；8.检查隔离开关的底座是否良好，接地是否可靠。

隔离开关隔离刀闸即我们经常所说的隔离开关，在电力系统中，它作为一次设备，在改变运行方式、隔离电源、切断或者接通小流电路与无电流电路时发挥着重要的作用。

所以，如何正确的操作和维护隔离开关设备，对于确保人们的安全、合理用电有着巨大的意义，因此，对于这方面的一些内容，要求有关单位及工作人员必须要扎实的进行掌握。

1、运行情况分析1.1 操作运行范围依据安装地址的不同，高压隔离开关分为户外式与户内式两种。

依据极数划分成三极式与单极式两种。

在运行中，隔离开关应该密切的关注自身的运行电流和运行电压，如果运行电压将额定电压超出，容易造成放电情况出现在瓷瓶中。

其发热程度同运行电流关系密切，对其外观能否变形也有着非常密切的关系。

在现场运行规定中，要求在70度以内控制隔离开关运行温度。

因为专门的灭火装置还没有被设置出来，所以，就会限制到隔离开关的具体应用。

1.2 运行中需要注意的事项（1）刀闸合接时禁止带电；（2）防止将接地刀闸和断路器应用进去；（3）对故障电流、隔离开关合、拉负荷电流等要严格控制。

在合格断开后，或者出现带负荷误拉时，要都断开，这样对操作方向需要立刻进行改变，将电弧立刻熄灭，防止带电负荷大、拉隔离开关。

在操作隔离开关前，必须要将一定的断路器控制电源投入进去。

在断路器拉开接地刀闸、拆除接地线、分闸的情况下，才能够进行停送电处理。

送电的过程中，先将母线侧刀闸合并，再将负荷侧刀闸合并，停电期间，改变顺序。

为了确保工作人员的安全，对刀闸进行操作时，采取远程操作的方式；如果有失灵的情况出现在远方电动操控中，需要在现场完成电动操作。

当二者都难以工作时，需要按照解锁方案去做，通过审批后，对刀闸进行手动操作。

操作期间，分析传统机构的运行声音，看是否存在异常情况，是否能够完成整个流程。

此外，对于三相是否可以同期完成也需要高度的予以关注，准确的控制其位置。

对隔离开关进行手动操作时，需要带上绝缘手套，雨天操作，需要带防雨罩的绝缘罩和绝缘靴等绝缘设备。

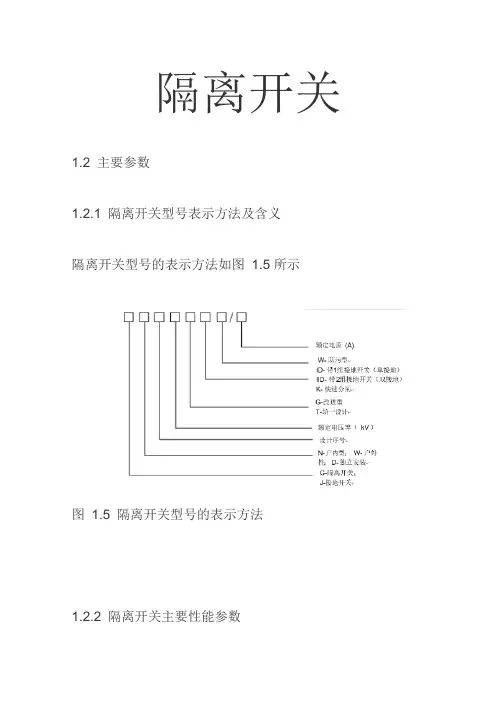

隔离开关1.2 主要参数1.2.1 隔离开关型号表示方法及含义隔离开关型号的表示方法如图 1.5所示图 1.5 隔离开关型号的表示方法1.2.2 隔离开关主要性能参数（1）额定电压（kV）是指隔离开关最高工作电压，是线电压，也表示其承受绝缘支撑强度。

（2）额定电流（A）是指隔离开关在40℃时最大工作承载电流。

隔离开关牌子推荐民熔电气（3）额定短路时耐受电流（热稳定）kA/S是指隔离开关触头在流过短路电流，而所在3～4秒内所抗拒短路这一电流造成的热熔焊而不损坏的能力。

（4）额定峰值耐受电流（动稳定）kA是指隔离开关在承受短路时，短路电流所造成的斥动力而不发生损坏的能力。

（5）回路接触电阻（μΩ）是指隔离开关导电回路中各电接触形式下的导电性能，是检验及设计、制造工艺装配的技术能力。

1.3 基本运维要求及措施1.3.1 对隔离开关的基本要求按照隔离开关在电网中担负的任务及使用条件，其基本要求有:(1)隔离开关分开后应有明显的断开点，易于鉴别设备是否与电网隔离。

(2)隔离开关断点间应有足够的绝缘距离，以保证在过电压情况下，不致引起击穿而危及工作人员的安全。

(3)在短路情况下，隔离开关应具有足够的热稳定性和动稳定性，尤其是不能因电动力的作用而自动分开，否则将引起严重事故。

(4)具有开断一定的电容电流、电感电流和环流的能力。

(5)分、合闹时的同期性要好，有最佳的分、合闸的速度，以尽可能降低操作过电压、燃弧次数和元线电干扰。

(6)隔离开关的结构应简单，动作要可靠，有一定的机械强度；金属制件应能耐受氧化而不腐蚀；在冰冻的环境里能可靠地分、合闸。

(7)带有接地开关的隔离开关，必须装设连锁机构，以保证停电时先断开隔离开关, 后闭合接地开关，送电时先断开接地开关后闭合隔离开关的操作顺序。

(8)通过辅助触点，隔离开关与断路器之间应有电气闭锁，以防带负荷误拉、合隔离开关。

(9)对于用在气候寒冷地区的户外型隔离开关应具有设计要求的破冰能力，在冰冻的环境里应能可靠地分合闸s(10)对于一般户外非GIS或HGIS用隔离开关，其外绝缘爬电距离应满足安装地点的污秽等级要求，同时应根据设计要求留有一定裕度。

隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

民熔隔离开关的作用是切断空载电流回路，使维修后的设备与电源有明显的断开点，保证维修人员的安全。

民熔隔离开关无专用灭弧装置，不能切断负载电流和短路电流。

因此，隔离开关只能在断路器断开电路的情况下操作。

严禁带负荷拉合隔离开关。

否则会造成严重的人身和设备事故。

具体来说，使用高压隔离开关时应注意以下几点。

如果隔离开关装有断路器和接地开关，且隔离开关本身有接地开关，则应设置机械联锁或电气联锁，以确保正确的操作顺序。

民熔隔离开关底架上安装直径不小于12mm的接地螺栓，接地用铜软线截面不小于50mm。

隔离开关摩擦部位应涂润滑脂。

投入运行前，应按技术要求检查隔离开关的接点及动作同步。

当隔离开关分闸至分闸距离的80%时，发出隔离开关分闸信号，主开关可靠接触后发出隔离开关合闸信号。

要做到正确操作隔离开关,应注意以下几点:（1）合闸时，应确认与隔离开关连接的断路器等开关设备处于分闸位置，然后站在良好位置，迅速闭合隔离开关。

但在快速完成闭合动作时，用力不宜过大，以防撞击。

操作完毕后，检查主开关与静触头接触是否良好。

（2）单极隔离开关合闸时先合两侧相，后合中间相，合闸时顺序相反。

（3）分闸时，还应检查确认断路器等开关设备处于分闸状态，然后缓慢动作。

当主开关叶片离开静触头时，它将迅速打开。

隔离开关民熔高压隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用。

隔离开关适用于三相交流50Hz，额定电压12KV的户内装置。

供高压设备的有电压而列负荷载的情况下接通，切断或转换线路之用。

其主要功能是：保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能民熔GW4交流高压隔离开关全部采用热镀锌工艺防腐处理，热镀锌不能保证配合要求转动的部分一般不均采用不锈钢材料，紧固件M8以下采用不锈钢，其余均采用热镀锌。

民熔GW4交流高压隔离开关采用了双柱中开、触头转入式结构，具有自清洁触头的能力，提高了接触可靠性，触指采用高强度、高导电率、高弹性的新型材料制造，分合闸时用绝缘钩棒操作机构部分闸刀有自锁装置。

民熔GW4交流高压隔离开关转动部分按免维护的要求设计，采用不锈钢轴销与无油自润滑轴承相配合结构，钢制件采用热镀锌，确保隔离开关操作灵活、密封结构、轻便可靠、永不锈蚀本文介绍关于民熔GW4交流高压隔离开关的基础信息，感觉这篇文章对你有帮助的话，可以关注下小编使用条件1.海拔不超过1000m，特殊型不超过4000m。

2.环境温度最高不超过+40℃，最低为-35℃，高寒地区为-40℃。

3.户外风速不超过34m/s。

4.耐污型适用于中等污秽地区。

5.覆冰厚度不超过10mm。

6.地震烈度不超过8度。

7.安装场所应无严重影响绝缘性能和导电能力的气体、蒸汽、化学性沉积、灰尘、污垢及其它爆炸性和浸蚀性物质。

8.安装场所应无剧烈振动。

产品特点1.改进了轴承转盘结构，使轴承座实现了防水功能。

且配有注油孔、调整螺钉，开关的整体性强且维护更加简单、方便。

2.导电杆与触头之间、导电杆与触指座之间均采用铜焊工艺，另外触指与触指座之间加装软连接，使产品的主回路电阻比采用螺钉连接的大幅减小，从而减少触头在运行中的发热问题。

隔离开关
使用和结构
1绝缘电压将电路分割成一个绝缘开关，在一个无电流电路上造成明显的断裂，使电流断裂装置与充电部分隔离，并提供一个可见的空气绝缘空间，以确保人员和设备的安全。

隔绝开关具有一定的切断小电流的能力，当电弧与空气分离时将电弧自然地从空气中释放出来。

开幕绝缘开关可用于下列操作：
a.在没有接地指示的情况下关闭或关闭电压传感器；
b.在发生未受照明的撞击时关闭或关闭防雷装置；
c.将空总线和低压反应器连接或关闭至真空状态等；连接或切断激励电流不超过2A的空变压器；E，连接或切断电容器电流不超过5A F的空电路；当中性点具
有阻尼线圈时，连接或切断变压器中性点的接地线。

系统故障；G.连接或切断小循环流。

开关电路改变系统的操作模式一、隔离开关与断路器，协调操作
导电部分
导电部分通过支承绝缘子而固定，以关闭和断开电路，特别是由操作绝缘子驱动的刀闸（“触点或导电杆”）、基底固定的静态触点以及连接总线或设备的连接端子。

刀具显示器通常由两个或多个平行的铜板或铜管构成，其厚度和数量由开关的额定电流确定。

绝缘高压绝缘开关离地球更远为了便于修理总线和电气设备，绝缘开关还包括接地切割闸，以取代接地线，并在两者之间安装机械锁定装置，以确保操作顺序的一致性。

动触:头采用钳夹式结构夹紧静触头导线杆，夹紧力由导电管内的夹进弹簧来保证。

采用顶压脱扣装置来保障隔离开关的可靠合闸，。

隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

本文将会介绍关于民熔隔离开关知识总结，感觉这篇文章对你有帮助的话，可以关注下小编注：如果电路“很低”或每个隔离开关的两个接线端子之间的电压在开关前后没有明显变化，则隔离开关可以闭合和打开电路。

低压绝缘开关和高压绝缘开关分为几个运行周期：M0级绝缘开关、M1级绝缘开关和M2级绝缘开关分为绝缘柱：一个圆柱形绝缘开关、两个系列的绝缘开关和三排绝缘开关。

根据安装条件分为内外绝缘开关a部分：包括静触头和触头前端。

发动机静触头由铜板构成，其穿孔端可与母线连接。

动触头由两块铜板组成，铜板可以绕一个角轴旋转，闭合时可阻挡静触头。

两块铜板上有夹紧弹簧，用于控制活动触点之间的接触压力。

当两个铜头以同一方向通过同一电流时，它们互相吸引，从而增加张力。

触头片两端均装有镀锌钢板接触可靠运行，称为磁锁，以获得磁锁磁化产生的相互吸引，增加接触压力，提高隔离开关的工作性能和热稳定性。

每个技术参数都有意义：首先，G代表绝缘开关；二是设备安装，代表住宅，W代表室外；第三个系列是第19个系列的序列号。

第四位：表示工作电压，单位为千伏。

第五位：额定电流，单位a。

例如：gn19-35/630：隔离开关，内部类型，序列号13，工作电压35kV，额定电流630A。

为了扩大知识面，有些隔离开关根据工作电压有不同的特性。

例如，G代表改进型，T代表均匀结构，D代表质量指标，K代表快速分割，C代表电压镜模型中的陶瓷外壳，即，标准电压等级1（GB/t.156-2007）标准电压等级3标准相系统电压及相关设备额定电压在1kV至35kV之间。

高压隔离开关操作顺序图文民熔高压隔离开关民熔高压隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔高压隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

民熔高压隔离开关操作顺序民熔高压隔离开关的操作顺序如下：1、合隔离开关时的操作1无论是手动传动装置还是绝缘操作杆操作，都要迅速果断，关闭结束时不要用力过大，以免损坏设备。

2隔离开关动作后，应检查其是否闭合。

合闸后，隔离开关应完全进入固定触头，并检查触头的严密性。

2打开隔离开关时，应检查隔离开关各相是否处于断开位置，刀片是否已拉到底。

3、隔离开关的正确使用1操作前，确保断路器处于相应的分闸和合闸位置。

2运行中应注意绝缘子和传动杆的状况。

如有损坏，应立即停止操作。

三。

如果隔离开关发出声响，应查明原因，不要强行拉合。

4当隔离开关、接地开关和断路器之间安装防误闭锁装置时，必须按顺序进行操作。

如发现开关操作受阻不能操作时，应查明原因，不得随意解锁。

如果闭锁装置确实不能动作，必须在断路器和隔离开关的位置状态正确后才能解除闭锁动作。

5、解除闭锁后应按规定方向迅速果断操作，及时发生带负荷合隔离开关，也禁止再返回原状态。

对单极刀闸，合闸时先合两边相，后合中间相，拉闸时，顺序相反。

高压隔离开关操作注意事项隔离开关都配有手动操动机构，一般采用Cs6—1型手动操动机构，操作时应先拔出定位销，合闸或分闸要果断、迅速，终了时注意不可用力过猛，操作完毕一定要锁住定位锁，并且目测其动触点位置是否符合要求。

用绝缘杆操作单极隔离开关时，合闸应先合两边相，后合中间相；分闸时，顺序相反．必须注意，不管是合闸或分闸的操作，都应在不带负荷或负荷在隔离开关允许的操作范围内才能进行。

高压隔离开关隔离开关的技术数据有：额定电压、额定电流、动稳定电流、热稳定电流；隔离开关没有灭弧装置，因此没有开断电流数据。

GB1985-2004《高压交流隔离开关和接地开关》规定了户内交流高压交流隔离开关相应参数及要求。

额定电压：隔离开关长期工作的标准电压。

额定电压取设备的最高电压，按GB/T11022-1999的规定额定电压值为：3.6、7.2、12、24、40.5kV。

额定电压的大小影响隔离开关的外形尺寸和绝缘水平。

额定电压越高要求绝缘强度越高，外形尺寸越大，相间距离亦越大。

选择隔离开关时，额定电压是首先应满足的条件之一。

（2）额定电流：是指在额定频率下长期通过隔离开关且使隔离开关无损伤、各部分发热不超过长期工作的最高允许发热温度的电流。

隔离开关的额定电流从R10系列中选取。

（3）额定短时耐受电流（通常称热稳定电流）：在规定的使用和性能条件下，在规定的短时间内，隔离开关在合闸位置，能够承受的短时热电流有效值。

（4）额定峰值耐受电流（通常称动稳定电流）在规定的使用和性能条件下，隔离开关在合闸位置所能经受的电流峰值。

（5）额定短路持续时间：0.5s、1s、2s、3s、4s。

标准值为2s，大于2s时通常取4s。

由于GB/T11022-1999对隔离断口规定了比相对地绝缘更高的耐受试验水平，通常，隔离开关的隔离间隙要比相对地的绝缘距离长。

较大容量的隔离开关，每一极上都是两片刀片（动触头），这样由于电磁力的作用，动触头与静触头之间接触紧密，接触电阻减小，在正常以及故障电流下均不会发生触头脱位及熔焊现象。

高压隔离开关的配置选择和校验选择隔离开关和接地开关时，应考虑现场的下列条件和要求:正常电流负荷和过负荷情况；存在的故障条件；与隔离开关或接地开关连接用的导线，或悬挂分离触头用的导线，是硬导线还是软导线；环境状况(气候、污秽等)；变电站的海拔；所要求的操作性能(机械寿命)；开合要求(隔离开关开合母线转换电流，接地开关开合感应电流，接地开关的短路关合能力)。
