电流互感器极性判别汇总.

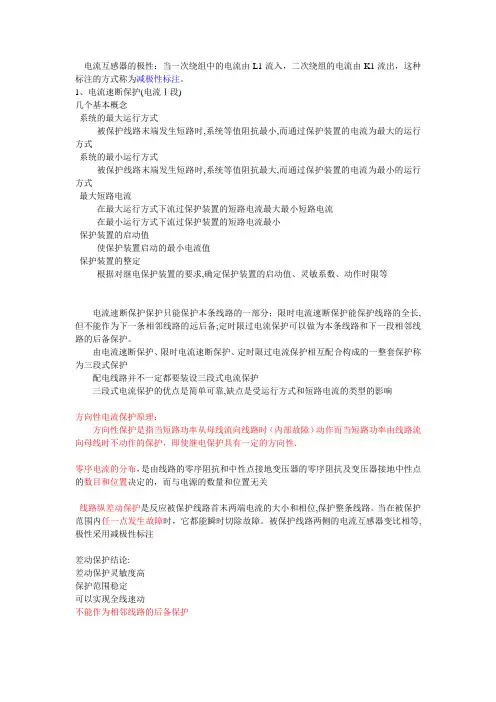

电流互感器的极性：当一次绕组中的电流由L1流入，二次绕组的电流由K1流出，这种标注的方式称为减极性标注。

1、电流速断保护(电流Ⅰ段)几个基本概念系统的最大运行方式被保护线路末端发生短路时,系统等值阻抗最小,而通过保护装置的电流为最大的运行方式系统的最小运行方式被保护线路末端发生短路时,系统等值阻抗最大,而通过保护装置的电流为最小的运行方式最大短路电流在最大运行方式下流过保护装置的短路电流最大最小短路电流在最小运行方式下流过保护装置的短路电流最小保护装置的启动值使保护装置启动的最小电流值保护装置的整定根据对继电保护装置的要求,确定保护装置的启动值、灵敏系数、动作时限等电流速断保护保护只能保护本条线路的一部分；限时电流速断保护能保护线路的全长,但不能作为下一条相邻线路的远后备;定时限过电流保护可以做为本条线路和下一段相邻线路的后备保护。

由电流速断保护、限时电流速断保护、定时限过电流保护相互配合构成的一整套保护称为三段式保护配电线路并不一定都要装设三段式电流保护三段式电流保护的优点是简单可靠,缺点是受运行方式和短路电流的类型的影响方向性电流保护原理：方向性保护是指当短路功率从母线流向线路时（内部故障）动作而当短路功率由线路流向母线时不动作的保护，即使继电保护具有一定的方向性．零序电流的分布，是由线路的零序阻抗和中性点接地变压器的零序阻抗及变压器接地中性点的数目和位置决定的，而与电源的数量和位置无关线路纵差动保护是反应被保护线路首末两端电流的大小和相位,保护整条线路。

当在被保护范围内任一点发生故障时，它都能瞬时切除故障。

被保护线路两侧的电流互感器变比相等,极性采用减极性标注差动保护结论:差动保护灵敏度高保护范围稳定可以实现全线速动不能作为相邻线路的后备保护。

用直流法检测并判断电流互感器电压互感器的极性及进行绝缘试验一、用直流法检测并判断电流互感器、电压互感器的极性及进行绝缘试验：1、用万用表测量互感器极性的步骤：首先询问考官互感器是否退出运行⑴、准备材料：绝缘手套、放电棒、毛巾、三根测试线，一块万用表，一块2500V兆欧表、螺丝刀一把、短接线、电池、沙纸。

⑵、检查绝缘手套是否完好，如坏，征询监考老师，如监考教师说怎么办，回答说换新的。

⑶、检查接地线，两端都要检查，如一端掉，戴绝缘手套接好。

⑷、对电流互感器进行放电，先放一次侧，后放二次侧，各个接线端纽都要进行放电，放电后，手套放在放电棒上以备下次再用。

⑸、用沙纸对电流互感器一次、二次接线端纽进行除锈，用毛巾对电流互感器一次、二次接线端纽和外壳进行清扫。

⑹、检查万用表，用螺丝刀对万用表进行静态调0。

⑺、把红色测试线接在万用表+端纽上，黑色测试线接到＊端纽上，两线搭接，表计打到Ω档和100Ω档位上进行动态调0。

⑻、用仪表对电流互感器一次、二次接线端纽进行导通。

⑼、把万用表红色测试线另一端接二线的S1接线桩上，黑色测试线的另一端接到S2接线桩上。

⑽、把电池的红色线接到电流互感器一次P1接线桩上，黑色线接到P2接线桩上。

按红色电池按纽三次，看表指针偏转方向，正偏为减极性。

把测试结果写在答题纸上。

⑾、戴绝缘手套双手握放电棒未端进行放电，一次、二次各接线桩都要进行放电。

拆除接线。

处，用完后打到空档装好。

⑶、测量前必须挂接地，进行放电处理。

⑷、测量完取下接线时戴上绝缘手套。

⑸、测三次极性。

2、测量互感器的绝缘电阻：⑴、在测量极性后已经对电流互感谢器进行放电，先对2500V兆欧表外观进行检查，红色测试线接仪表L端纽上，黑色测试线接在仪表E端纽上，摇动兆欧表先进行开路检查，指针是否指向∞，后慢摇请监考老师帮忙进行短路检查，看指针是否回零。

然后用熔丝将一次侧和二次侧分别短接起来。

⑵、把兆欧表黑色测试线的一端接在电流互感器的二次接线桩上，摇动仪表请监考老师戴好绝缘手套帮忙在把红色的测试线另一端接在一次接线桩上测试1分钟读出指针所指的数值，把红色测试线拿开，停止摇动仪表。

1电流互感器极性定义1.1什么是电流互感器的极性•首先为什么电流互感器会有极性这样的概念，电流互感器相当于小的变压器，都是基于电磁感应原理工作的，一次电压/电流经过变比感应出小的二次电压/电流，用于测量、计量、保护等的作用。

•在一次二次线圈只有少量的匝数缠绕，我们可以通过右手螺旋定则判定出二次线圈中电流的方向，但是电流互感器一次二次线圈是多匝数的，而且外部又有绝缘材料的覆盖，所以是不能看出一次和二次电流的走向的和关系的，所以这个时候我们就需要通过专业的方法去测量确定二次电流和一次电流的方向关系，所以我们把电流互互感器的方向关系称为电流互感器的极性。

1.2电流互感器的极性分为几种，叫什么？•通过上面的了解，我们就清楚了互感器的极性概念，那么也就能想到有几种了，对，就是两种，一种一次和二次电流方向是一致的，一种是相反的，叫加极性和减极性。

1.3电流互感器极性的测量。

•上面了解到了极性的概念，那应该怎么测量呢，我想大家应该都想到了最简单和最早期的做法了，是对的，就是那样的，给一次侧通流，然后用电流表去测量二次侧的方向，就能确定一次二次电流的方向关系，后来为了方便，电力测试厂家发明了电流互感器综合测试仪，这个可以比较快、比较方便的测量出极性，但其实原理还是一样的，大家看他是怎么测量的，是给电流互感器一次电缆两端夹上夹子给他通流，然后将二次对应端子接入综合测试仪对应端子，就能测出极性，其实里面就是一个电子回路模拟万用表测出二次电流的方向，然后将结果经过对比打印出来，这样的设备操作非常简单，我相信大家用一次就会使用，很多工程测试人员是不明白其原理的，但是会用，能测出来，这是没有技术含量的，作为运维人员还是要清楚真正的原理的。

• 2 差动保护中极性的使用2.1差动保护原理•差动保护很多人都知道是两侧的电流做对比来定位故障点是区内还是区外，一些学过保护原理的同事知道差动保护中有差动电流和制动电流，差动电流等于两侧电流相量相加的绝对值，制动电流一般是两侧电流相量差绝对值的二分之一（也有用单侧电流最大值的）。

怎样测量电流互感器的极性
???电流互感器在交接及大修前后应进行极性试验，以防在接线时将极性弄错，造成在继电保护回路上和计量回路中引起保护装置错误动作和不能够正确的进行测量，所以必须在投运前做极性试验。

????测量电流互感器的极性的方法很多，我们在工作时常采用的有以下三种试验方法：①
1
见图1
侧K1
L1、K1
2
见图21～5V为减极性；若
注意：在试验过程中尽量使通入电压低一些，以免电流太大损坏线圈，为了读数清楚电压表尽量选择小一些，变流比在5以下时采用交流法测量比较简单准确，对变流比超过10的互感器不要采用这种方法进行测量，因为U2的数值较小U3与U1的数值接近，电压表的读数不易区别大小，所以在测量时不好辨别，一般不宜采用此法测量极性。

3仪表法
一般的互感器校验仪都有极性指示器，在测量电流互感器误差之前仪器可预先检查极性，若指示器没有指示则说明被试电流互感器极性正确(减极性)。

标注字母不清楚，如LQJ-10、LQJ-10Q等型号的电流互感器，如果不进行极性判断，很容易看错导致接线错误;这就更需要在接线前认真地进行极性测试。

电流互感器极性
电流互感器是一种专为电力系统安装的装置，它可以用来检测和测量系统中电流的变化。

电流互感器的极性很重要，它可以确保电流互感器的正确使用和精确测量。

本文将介绍如何确定电流互感器的极性，这些知识对于电力系统的监控和维护至关重要。

电流互感器有两种极性：正和负，其中正极性表示在正电极上产生的正电流，负极性表示在负电极上产生的负电流。

正确确定电流互感器的极性可以确保它们正确安装和使用，以便获得精确的电流数据。

确定电流互感器的极性需要注意几个因素：首先，电流互感器必须正确安装，以便精确检测电流变化；其次，必须确定电流传感器安装点的极性，即正电极和负电极；最后，需要检查电流传感器本身是正极性还是负极性，以便正确连接。

具体来说，要确定电流互感器的极性，可以进行以下操作：首先，确定电流传感器安装点的极性，将安装点分为正电极和负电极；其次，观察电流传感器本身是正极性还是负极性，正极性电流互感器应该安装在正电极，而负极性电流互感器应安装在负电极；最后，检查安装时准确确定电流互感器的正确极性；如果极性不正确，可能会导致测量误差或故障。

此外，需要注意的是，电流互感器极性的确定不仅仅是连接的问题，还包括电路参数的问题，比如线圈电感、线圈电阻等，这些参数和极性有关。

电流互感器极性也可以根据使用情况和要求来确定，如果没有经验，最好咨询专业人士，由专业人士确定最佳的安装极性。

总的来说，确定电流互感器的极性非常重要，电流互感器的正确极性不仅能确保安全，而且可以提高测量精度和可靠性。

因此，在安装和使用电流互感器时，必须根据电路参数和使用要求精确确定极性，从而保证电力系统的稳定和安全。

电流互感器的极性、误差1 TA的极性(1)电力运行经验表明，TA的极性对继电保护装置能否正确动作影响极大。

农网中，大多保护装置特别是变压器差动保护装置，误动的主要原因就是连接TA二次线圈时极性接反。

(2)TA线端抽头有极性标注，原边用L1和L2表示，副边用K1和K2表示，L1和K1为同极性端子，L2和K2为同极性端子。

当一次电流由L1流进，L2流出时，二次电流应当由K1流出经过二次负载流进K2。

这样，当一、二次绕组中同时由同性端子通入电流时，在铁心中产生的磁通方向也相同；反之，如果极性接反，一二次绕组在铁心中产生的磁通方向相反，二次侧不能正确测量一次侧电流大小和方向，保护装置不能正确判断事故，从而出现“该动不动，不该动误动”现象。

(3) TA二次回路接线完毕之后，一定对一、二次绕组间的极性进行检验，以保证正确对应。

检验方法就是在二次回路中串接一只电流指示表，原边加入直流电流，根据原边电流方向和电流表指示方向即可鉴别出同极性端。

2 TA的误差(1)TA是作为电流源而工作的，运行中的TA由于励磁电流的存在，二次电流I2与换算后的一次电流I′1不但在数值上不相等，在相位上也不相同，这就造成了TA的误差。

由于换算后的一、二次电流数值不等造成的电流误差，称为变比误差(简称比差)通常以实测二次电流I2与换算到二次侧的一次电流I′1(I′1=I1/nLH)之差对I′1的百分比表示，即 fWC= ×100%。

(2)由于励磁电流造成二次与一次电流向量间的夹角，称为相角误差(简称相差或角差)，用δ表示，当二次电流向量超前于一次电流相量时，δ为正角差；反之δ为负角差。

(3)当系统发生短路故障时，通过TA的一次电流成倍增长，铁心严重磁饱和，励磁电流急剧增加，TA 误差迅速加大，严重影响继电保护装置动作的可靠性。

因此，规程规定保护用TA最大比差小于10%，最大角差小于7°。

3 影响TA误差的因素(1)与励磁安匝大小有关，励磁安匝加大，励磁电流增加，误差加大。

电流互感器(加极性、减极性)相关知识-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN极性标志有加极性和减极性，常用的电流互感器一般都是减极性，即当使一次电流自L1端流向L2。

时，二次电流自K1端流出经外部回路到K2。

L1和K1，L2和K2分别为同极性端。

反之，就是加极性。

低压电流互感器实用技术问答30例（之一）刘国宏马晓文河北省康保供电分公司（076650）1．电流互感器铭牌上额定电流比的含义是什么答：额定电流比系指一次额定电流与二次额定电流之比。

通常用不约分的分数表示。

所谓额定电流就是在这个电流下互感器可以长期运行而不会同发热损坏。

2．何为电流互感器的准确等级答：电流互感器变换电流存在着一定的误差，根据电流互感器在额定工作条件下所产生的变比误差规定了准确等级。

0．l级以上电流互感器主要用于试验，进行精密测量或者作为标准用来校验低等级的互感器，也可以与标准仪表配合用来校验仪表，常被称为标准电流互感器；0．2级和0．5级常川来连接电气计量仪表；3级及以下等级电流互感器主要连接某些继电保护装置和控制设备。

3．电流互感器的极性标志是怎样规定的答：极性标志有加极性和减极性，常用的电流互感器一般都是减极性，即当使一次电流自L1端流向L2。

时，二次电流自K1端流出经外部回路到K2。

L1和K1，L2和K2分别为同极性端。

4．电流互感器额定容量的含义是什么答：电流互感器的额定容量就是额定二次电流I2e通过额定负载Z2e时所消耗的视在功率，即S2e=。

一般I2e=5A，因此S2e=25Z2e。

在电流互感器的使用中，二次连接及仪表电流线圈的总阻抗不超过铭牌上规定的额定容量（伏安数或欧姆数）时，才能保证它的准确性。

5．什么是电流互感器误差答：由于电流互感器铁芯的结构以及材料性能等原因的影响，电流互感器存在着激磁电流Í0，使其产生误差。

从电流互感器一次电流Í1和折算后的二次电流Í2’的向量图来看（如图 2所示），折算后的二次电流旋转180˚后一Í2’，与一次电流Í1相比较，不但大小不等而且两者相位不重合，即存在着两种误差，称为比差（比值误差）和角差（相角误差）。

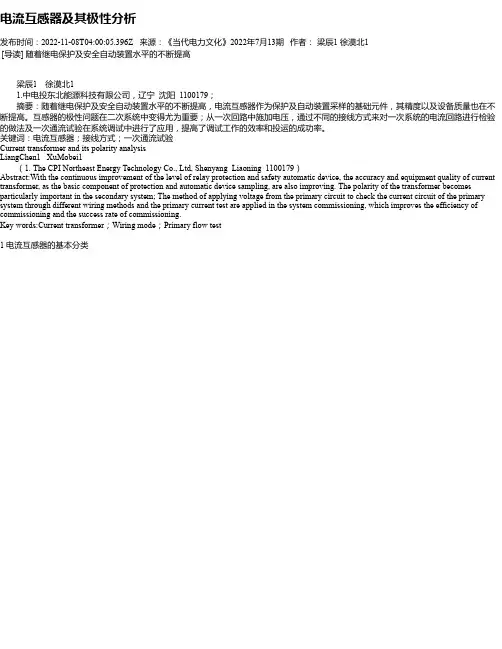

电流互感器及其极性分析发布时间：2022-11-08T04:00:05.396Z 来源：《当代电力文化》2022年7月13期作者：梁辰1 徐漠北1 [导读] 随着继电保护及安全自动装置水平的不断提高梁辰1 徐漠北11.中电投东北能源科技有限公司，辽宁沈阳 1100179；摘要：随着继电保护及安全自动装置水平的不断提高，电流互感器作为保护及自动装置采样的基础元件，其精度以及设备质量也在不断提高。

互感器的极性问题在二次系统中变得尤为重要；从一次回路中施加电压，通过不同的接线方式来对一次系统的电流回路进行检验的做法及一次通流试验在系统调试中进行了应用，提高了调试工作的效率和投运的成功率。

关键词：电流互感器；接线方式；一次通流试验Current transformer and its polarity analysis LiangChen1 XuMobei1 （1. The CPI Northeast Energy Technology Co., Ltd, Shenyang Liaoning 1100179）Abstract:With the continuous improvement of the level of relay protection and safety automatic device, the accuracy and equipment quality of current transformer, as the basic component of protection and automatic device sampling, are also improving. The polarity of the transformer becomes particularly important in the secondary system; The method of applying voltage from the primary circuit to check the current circuit of the primary system through different wiring methods and the primary current test are applied in the system commissioning, which improves the efficiency of commissioning and the success rate of commissioning. Key words:Current transformer；Wiring mode；Primary flow test1 电流互感器的基本分类试验步骤：为防止220kV升压站、1号启备变及厂用电受电和机组整套启动电气试验时，由于电流互感器二次回路的缺陷引起的事故和电气试验时间延长等情况的发生，在升压站受电及机组整套启动前进行一次加电流试验，检查测量所有保护及测量用电流互感器的二次电流幅值和相位正确，保证CT回路极性及接线符合设计要求。

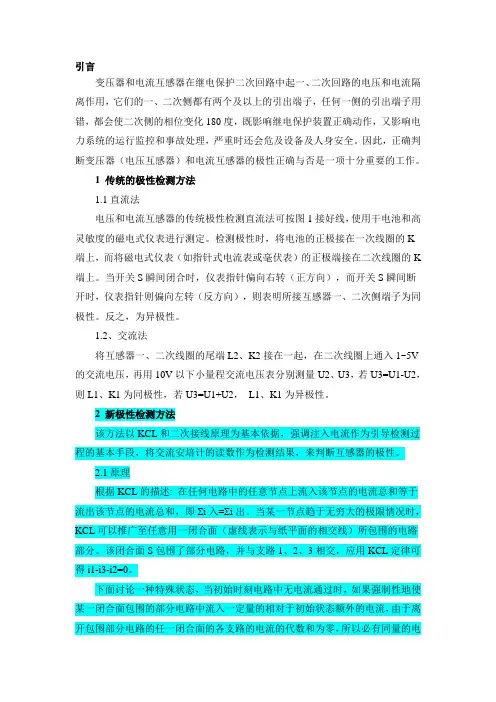

引言变压器和电流互感器在继电保护二次回路中起一、二次回路的电压和电流隔离作用，它们的一、二次侧都有两个及以上的引出端子，任何一侧的引出端子用错，都会使二次侧的相位变化180度，既影响继电保护装置正确动作，又影响电力系统的运行监控和事故处理，严重时还会危及设备及人身安全。

因此，正确判断变压器（电压互感器）和电流互感器的极性正确与否是一项十分重要的工作。

1 传统的极性检测方法1.1直流法电压和电流互感器的传统极性检测直流法可按图1接好线，使用干电池和高灵敏度的磁电式仪表进行测定。

检测极性时，将电池的正极接在一次线圈的K端上，而将磁电式仪表（如指针式电流表或毫伏表）的正极端接在二次线圈的K 端上。

当开关S瞬间闭合时，仪表指针偏向右转（正方向），而开关S瞬间断开时，仪表指针则偏向左转（反方向），则表明所接互感器一、二次侧端子为同极性。

反之，为异极性。

1.2、交流法将互感器一、二次线圈的尾端L2、K2接在一起，在二次线圈上通入1~5V 的交流电压，再用10V以下小量程交流电压表分别测量U2、U3，若U3=U1-U2，则L1、K1为同极性，若U3=U1+U2，L1、K1为异极性。

2 新极性检测方法该方法以KCL和二次接线原理为基本依据，强调注入电流作为引导检测过程的基本手段，将交流安培计的读数作为检测结果，来判断互感器的极性。

2.1原理根据KCL的描述: 在任何电路中的任意节点上流入该节点的电流总和等于流出该节点的电流总和，即Σi入=Σi出。

当某一节点趋于无穷大的极限情况时，KCL可以推广至任意用一闭合面（虚线表示与纸平面的相交线）所包围的电路部分。

该闭合面S包围了部分电路，并与支路1、2、3相交，应用KCL定律可得i1-i3-i2=0。

下面讨论一种特殊状态，当初始时刻电路中无电流通过时，如果强制性地使某一闭合面包围的部分电路中流入一定量的相对于初始状态额外的电流，由于离开包围部分电路的任一闭合面的各支路的电流的代数和为零，所以必有同量的电流流出那部分电路，则可在流出的闭合面的另一支路上串联一只交流安培计测量。

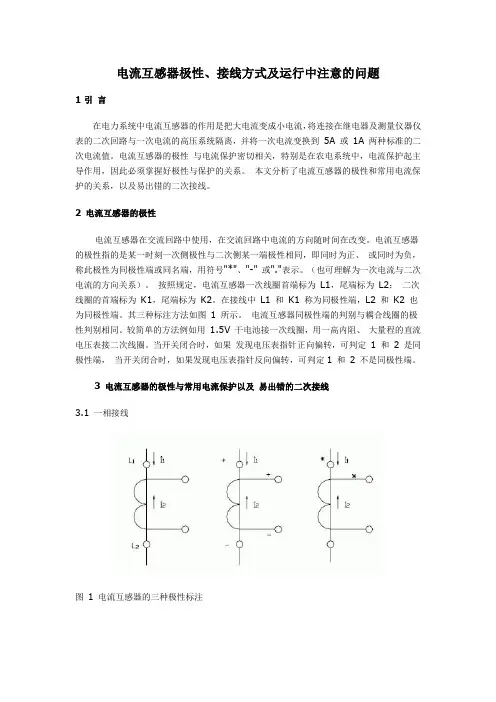

电流互感器的二次接线方式和电流互感器的极性判断以双圈变压器差动保护接线为例，简要说明如何判断电流互感器极性以及正确的零序电流互感器二次接线。

新安装设备的实验报告中，往往是各种实验技术数据都很全，所有实验都合格，唯独没有电流互感器极性及接线方面的记录，由于验收工作欠仔细，且电流互感器极性及接线方面出些差错，不容易被发现，结果在设备运行后，在某一特定条件下暴露出问题，造成保护误动或拒动。

1 正确的电流互感器的二次接线方式(1)变压器按Y/△-11接线时，两侧电流之间有30。

的相位差，即同相的低压侧电流超前高压侧电流30。

，为了消除这一不平衡电流，差动保护的电流互感器二次侧应采用△/Y接线，如图2所示。

根据电流相位关系做出向量图，因2组电流互感器的二次线电流同相位，若不考虑其它因素的影响，流入差动继电器的各相电流均应为0。

变压器高压侧即原边一次线圈接成Y，则与其对应的高压侧电流互感器二次接线应接成△型，将A相电流互感器的负端子与B相电流互感器的正端子联接后，引出a相线电流；B相负端子与C相正端子联接后，引出b相线电流；C相负端子与A相正端子联接后，引出c相线电流。

变压器低压侧，即副边一次线圈接成△，则与其对应的低压侧电流互感器二次接线应接成Y型。

如电流互感器为减极性，并假定靠母线侧为正，电流互感器的正端子联接在一起，作为中性线。

二次引出线分别接在a、b、c各相负端子上。

2电流互感器的极性判断电流互感器一次和二次线圈间的极性，应按减极性标注，如图1所示，L1和K1为同极性端子(L2和K2也为同极性端子)。

标注电流互感器极性的方法是在同极性端子上注以“*”号，从图1可以看出，当一次电流从极性端子L1流入时，在二次绕组中感应出的电流应从极性端子K1流出。

(2)一般的过电流保护只靠动作时限获得选择性，但对双侧电源线路和环形网络，不能满足选择性的要求，为实现保护的选择性，在各电流保护上加装一方向元件，便构成方向过流保护。
