电流互感器与电流表怎么接

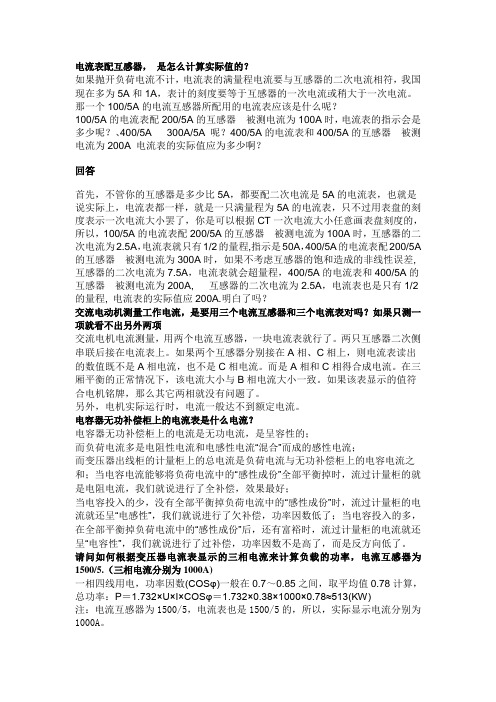

电流表配互感器，是怎么计算实际值的？如果抛开负荷电流不计，电流表的满量程电流要与互感器的二次电流相符，我国现在多为5A和1A，表计的刻度要等于互感器的一次电流或稍大于一次电流。

那一个100/5A的电流互感器所配用的电流表应该是什么呢？100/5A的电流表配200/5A的互感器被测电流为100A时，电流表的指示会是多少呢？、400/5A 300A/5A 呢？400/5A的电流表和400/5A的互感器被测电流为200A 电流表的实际值应为多少啊？回答首先，不管你的互感器是多少比5A，都要配二次电流是5A的电流表，也就是说实际上，电流表都一样，就是一只满量程为5A的电流表，只不过用表盘的刻度表示一次电流大小罢了，你是可以根据CT一次电流大小任意画表盘刻度的，所以，100/5A的电流表配200/5A的互感器被测电流为100A时，互感器的二次电流为2.5A，电流表就只有1/2的量程,指示是50A，400/5A的电流表配200/5A 的互感器被测电流为300A时，如果不考虑互感器的饱和造成的非线性误差,互感器的二次电流为7.5A，电流表就会超量程，400/5A的电流表和400/5A的互感器被测电流为200A, 互感器的二次电流为2.5A，电流表也是只有1/2的量程, 电流表的实际值应200A.明白了吗？交流电动机测量工作电流，是要用三个电流互感器和三个电流表对吗？如果只测一项就看不出另外两项交流电机电流测量，用两个电流互感器，一块电流表就行了。

两只互感器二次侧串联后接在电流表上。

如果两个互感器分别接在A相、C相上，则电流表读出的数值既不是A相电流，也不是C相电流。

而是A相和C相得合成电流。

在三厢平衡的正常情况下，该电流大小与B相电流大小一致。

如果该表显示的值符合电机铭牌，那么其它两相就没有问题了。

另外，电机实际运行时，电流一般达不到额定电流。

电容器无功补偿柜上的电流表是什么电流？电容器无功补偿柜上的电流是无功电流，是呈容性的；而负荷电流多是电阻性电流和电感性电流“混合”而成的感性电流；而变压器出线柜的计量柜上的总电流是负荷电流与无功补偿柜上的电容电流之和；当电容电流能够将负荷电流中的“感性成份”全部平衡掉时，流过计量柜的就是电阻电流，我们就说进行了全补偿，效果最好；当电容投入的少，没有全部平衡掉负荷电流中的“感性成份”时，流过计量柜的电流就还呈“电感性”，我们就说进行了欠补偿，功率因数低了；当电容投入的多，在全部平衡掉负荷电流中的“感性成份”后，还有富裕时，流过计量柜的电流就还呈“电容性”，我们就说进行了过补偿，功率因数不是高了，而是反方向低了。

电流互感器在交流回路中使用，在交流回路中电流的方向随时间在改变。

电流互感器的极性指的是某一时刻一次侧极性与二次侧某一端极性相同，即同时为正、或同时为负，称此极性为同极性端或同名端，用符号"*"、"-"或"."表示。

（也可理解为一次电流与二次电流的方向关系）。

按照规定，电流互感器一次线圈首端标为L1，尾端标为L2；二次线圈的首端标为K1，尾端标为K2。

在接线中L1和K1称为同极性端，L2和K2也为同极性端。

其三种标注方法如图1所示。

电流互感器同极性端的判别与耦合线圈的极性判别相同。

较简单的方法例如用1.5V干电池接一次线圈，用一高内阻、大量程的直流电压表接二次线圈。

当开关闭合时，如果发现电压表指针正向偏转，可判定1和2是同极性端，当开关闭合时，如果发现电压表指针反向偏转，可判定1和2不是同极性端。

电流互感器的极性与常用电流保护以及易出错的二次接线1一相接线图1电流互感器的三种极性标注图2一相接线一相式电流保护的电流互感器主要用于测量对称三相负载或相负荷平衡度小的三相装置中的一相电流。

电流互感器的接线与极性的关系不大，但需注意的是二次侧要有保护接地，防止一次侧发生过电流现象时，电流互感器被击穿，烧坏二次侧仪表、继电设备。

但是严禁多点接地。

两点接地二次电流在继电器前形成分路，会造成继电器无动作。

因此在《继电保护技术规程》中规定对于有几组电流互感器连接在一起的保护装置，则应在保护屏上经端子排接地。

如变压器的差动保护，并且几组电流互感器组合后只有一个独立的接地点。

2两相式不完全星形接线两相式不完全星形接线用于相负荷平衡和不平衡的三相系统中。

如图3所示。

若有一相二次极性那么流过3KA的电流为IAIe，由向量差得其电流值为Ia的3倍，相位滞后Ia300角，如果三只继电器整定值是一样的，3KA会提前动作，造成保护误动。

图3二相式接线3两相电流差接线方式图4中流过继电器KA的电流为IAIe，其接线系数为3。

2020年35期方法创新科技创新与应用Technology Innovation and Application电流互感器与过电流继电器的接线方式分析王刚，王锐（长春职业技术学院，吉林长春130033）1概述电流互感器是电力系统一次系统和二次系统的联络元件，二次侧电流额定值一般为5A 或1A ，通常二次侧连接测量仪表或过电流继电器，二次侧连接测量仪表，可以反映一次侧的电流值，二次侧连接过电流继电器，通过故障前后电流值的变化情况，流过过电流继电器的电流值大于过电流继电器的整定值，保护装置会发出动作命令，对于电力系统来说，根据电力系统中性点是否接地分为大电流接地系统和小电流接地系统，对于不同类型的电力系统，电流互感器采取的接线方式不同，下面主要分析不同的接线方式能够反映的短路故障类型及各种不同接线方式的优缺点，对于电力系统故障类型来说，主要包括相间短路和接地短路两大类，相间短路又包括三相相间短路和两相相间短路，接地短路主要为单相接地短路，电力系统中发生的故障大多数都是电力系统的单相接地短路。

2电流互感器常见的接线方式及分析电流互感器实质是一种特殊的变压器，一次侧串联在一次电路中，二次侧连接过电流继电器线圈，过电流继电器的线圈阻抗比较小，工作时接近于短路状态，所以电流互感器工作时二次侧不能开路，互感器一次侧和二次侧电气上相互绝缘，且二次绕组应该可靠接地，保护二次侧设备和人身安全，下面图中电流互感器一次侧电流和二次侧电流参考方向都是按减极性标注，减极性标注就是说互感器的首端都是同名端，对于保护用的电流互感器通常是电流互感器与过电流继电器的相互配合问题，常用的连接方式主要有以下几种。

2.1单相接线图1中，电流互感器接于B 相线路，二次侧接入过电流继电器KA ，单相接线所用设备比较少，价格经济，此种接线主要用于对称三相电路，由于电力系统三相对称，测量任何一相电流都能起到保护作用，当短路故障发生时，过电流继电器KA 触点闭合，发出动作命令，使断路器跳闸，在图1中，KA 过电流继电器线圈中通入交流电，为电流互感器二次侧的电流，而触点的电源采用直流操作电源。

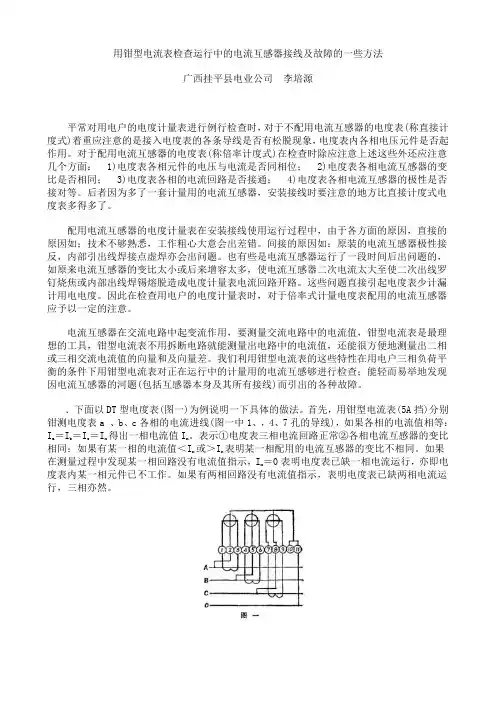

用钳型电流表检查运行中的电流互感器接线及故障的一些方法广西挂平县电业公司李培源平常对用电户的电度计量表进行例行检查时，对于不配用电流互感器的电度表(称直接计度式)着重应注意的是接入电度表的各条导线是否有松脱现象，电度表内各相电压元件是否起作用。

对于配用电流互感器的电度表(称倍率计度式)在检查时除应注意上述这些外还应注意几个方面： 1)电度表各相元件的电压与电流是否同相位； 2)电度表各相电流互感器的变比是否相同； 3)电度表各相的电流回路是否接通； 4)电度表各相电流互感器的极性是否接对等。

后者因为多了一套计量用的电流互感器，安装接线时要注意的地方比直接计度式电度表多得多了。

配用电流互感器的电度计量表在安装接线使用运行过程中，由于各方面的原因，直接的原因如；技术不够熟悉，工作粗心大意会出差错。

间接的原因如：原装的电流互感器极性接反，内部引出线焊接点虚焊亦会出问题。

也有些是电流互感器运行了一段时间后出问题的，如原来电流互感器的变比太小或后来增容太多，使电流互感器二次电流太大至使二次出线罗钉烧焦或内部出线焊锡熔脱造成电度计量表电流回路开路。

这些问题直接引起电度表少计漏计用电电度。

因此在检查用电户的电度计量表时，对于倍率式计量电度表配用的电流互感器应予以一定的注意。

电流互感器在交流电路中起变流作用，要测量交流电路中的电流值，钳型电流表是最理想的工具，钳型电流表不用拆断电路就能测量出电路中的电流值，还能很方便地测量出二相或三相交流电流值的向量和及向量差。

我们利用钳型电流表的这些特性在用电户三相负荷平衡的条件下用钳型电流表对正在运行中的计量用的电流互感够进行检查；能轻而易举地发现因电流互感器的河题(包括互感器本身及其所有接线)而引出的各种故障。

．下面以DT型电度表(图一)为例说明一下具体的做法。

首先，用钳型电流表(5A挡)分别钳测电度表a 、b、c各相的电流进线(图一中1、，4、7孔的导线)，如果各相的电流值相等：I a ＝Ib＝Ic＝Ix得出一相电流值Ix。

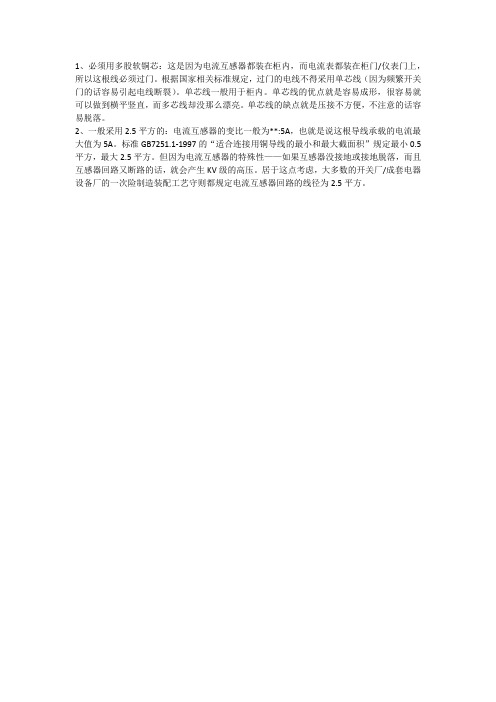

1、必须用多股软铜芯：这是因为电流互感器都装在柜内，而电流表都装在柜门/仪表门上，所以这根线必须过门。

根据国家相关标准规定，过门的电线不得采用单芯线（因为频繁开关门的话容易引起电线断裂）。

单芯线一般用于柜内。

单芯线的优点就是容易成形，很容易就可以做到横平竖直，而多芯线却没那么漂亮。

单芯线的缺点就是压接不方便，不注意的话容易脱落。

2、一般采用2.5平方的：电流互感器的变比一般为**:5A，也就是说这根导线承载的电流最大值为5A。

标准GB7251.1-1997的“适合连接用铜导线的最小和最大截面积”规定最小0.5平方，最大2.5平方。

但因为电流互感器的特殊性——如果互感器没接地或接地脱落，而且互感器回路又断路的话，就会产生KV级的高压。

居于这点考虑，大多数的开关厂/成套电器设备厂的一次险制造装配工艺守则都规定电流互感器回路的线径为2.5平方。

电气控制柜元件安装接线配线的规范（图解）以下是一个图文并茂的配电柜接线工艺规范教程1 元器件安装1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。

适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装(如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按钮0.6-2.0紧急操作件0.8-1.6组装产品应符合以下条件：操作方便。

元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。

维修容易。

能够较方便地更换元器件及维修连线。

各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。

保证一、二次线的安装距离。

1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。

1.12 对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。

额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。

下图为错误接法1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。

1.14 接线面每个元件的附近有标牌，标注应与图纸相符。

除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。

a) 端子的标识1.15 标号应完整、清晰、牢固。

标号粘贴位置应明确、醒目b) 双重的标识1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c) 门上的器件1.17 保护接地连续性保护接地连续性利用有效接线来保证。

电流互感器极性和接线方式及其应用1 引言在电力系统中电流互感器的作用是把大电流变成小电流，将连接在继电器及测量仪器仪表的二次回路与一次电流的高压系统隔离，并将一次电流变换到5A 或 1A 两种标准的二次电流值。

电流互感器的极性与电流保护密切相关，特别是在农电系统中，电流保护起主导作用，因此必须掌握好极性与保护的关系。

本文分析了电流互感器的极性和常用电流保护的关系，以及易出错的二次接线。

2 电流互感器的极性电流互感器在交流回路中使用，在交流回路中电流的方向随时间在改变。

电流互感器的极性指的是某一时刻一次侧极性与二次侧某一端极性相同，即同时为正、或同时为负，称此极性为同极性端或同名端，用符号"*"、"-" 或"."表示。

(也可理解为一次电流与二次电流的方向关系)。

按照规定，电流互感器一次线圈首端标为 L1，尾端标为 L2；二次线圈的首端标为 K1，尾端标为 K2。

在接线中 L1 和 K1 称为同极性端，L2 和 K2 也为同极性端。

电流互感器同极性端的判别与耦合线圈的极性判别相同。

较简单的方法例如用 1.5V 干电池接一次线圈，用一高内阻、大量程的直流电压表接二次线圈。

当开关闭合时，如果发现电压表指针正向偏转，可判定 1 和 2 是同极性端，当开关闭合时，如果发现电压表指针反向偏转。

一相式电流保护的电流互感器主要用于测量对称三相负载或相负荷平衡度小的三相装置中的一相电流。

电流互感器的接线与极性的关系不大，但需注意的是二次侧要有保护接地，防止一次侧发生过电流现象时，电流互感器被击穿，烧坏二次侧仪表、继电设备。

但是严禁多点接地。

两点接地二次电流在继电器前形成分路，会造成继电器无动作。

因此在《继电保护技术规程》中规定对于有几组电流互感器连接在一起的保护装置，则应在保护屏上经端子排接地。

如变压器的差动保护，并且几组电流互感器组合后只有一个独立的接地点。

电流互感器的作用及接线方法从通过大电流的电线上，按照一定的比例感应出小电流供测量使用，也可以为继电保护和自动装置提供电源。

比如说现在有一条非常粗的电缆，它的电流非常大。

如果想要测它的电流，就需要把电缆断开，并且把电流表串联在这个电路中。

由于它非常粗，电流非常大，需要规格很大的电流表。

但是实际上是没有那么大的电流表，因为电流仪表的规格在5A 以下。

那怎么办呢？这时候就需要借助电流互感器了。

先选择合适的电流互感器，然后把电缆穿过电流互感器。

这时电流互感器就会从电缆上感应出电流，感应出来的电流大小刚好缩小了一定的倍数。

把感应出来的电流送给仪表测量，再把测量出来的结果乘以一定的倍数就可以得到真实结果。

我们从使用功能上将电流互感器分为测量用电流互感器和保护用电流互感器两类，各种电流互感器的原理类似，本文总结各种电流互感器接线图，供参考使用。

测量用电流互感器的作用是指在正常电压范围内，向测量、计量装置提供电网电流信息。

电流互感器的一次侧电流是从P1端子进入，从P2端子出来；即P1端子连接电源侧，P2端子连接负载侧。

电流互感器的二次侧电流从S1流出，进入电流表的正接线柱，电流表负接线柱出来后流入电流互感器二次端子S2，原则上要求S2端子接地。

注：某些电流互感器一次标称，L1、L2，二次则标称K1、K2。

穿心式电流互感器接线与普通电流互感器类似，一次侧从互感器的P1面穿过，P2面出来，二次侧接线与普通互感器相同。

电流互感器接线总体分为四个接线方式：1.单台电流互感器接线图只能反映单相电流的情况，适用于需要测量一相电流的情况。

单台电流互感器接线图2.三相完全星形接线和三角形接线形式电流互感器接线图三相电流互感器能够及时准确了解三相负荷的变化情况。

三相完全星形电流互感器接线图三相完全角形电流互感器接线图3.两相不完全星形接线形式电流互感器接线图在实际工作中用得最多，但仅限于三相三线制系统。

它节省了一台电流互感器，根据三相矢量和为零的原理，用A、C相的电流算出B相电流。
