三相四线制有功电度表电流互感器接线图

电流互感器在交流回路中使用，在交流回路中电流的方向随时间在改变。

电流互感器的极性指的是某一时刻一次侧极性与二次侧某一端极性相同，即同时为正、或同时为负，称此极性为同极性端或同名端，用符号"*"、"-"或"."表示。

（也可理解为一次电流与二次电流的方向关系）。

按照规定，电流互感器一次线圈首端标为L1，尾端标为L2；二次线圈的首端标为K1，尾端标为K2。

在接线中L1和K1称为同极性端，L2和K2也为同极性端。

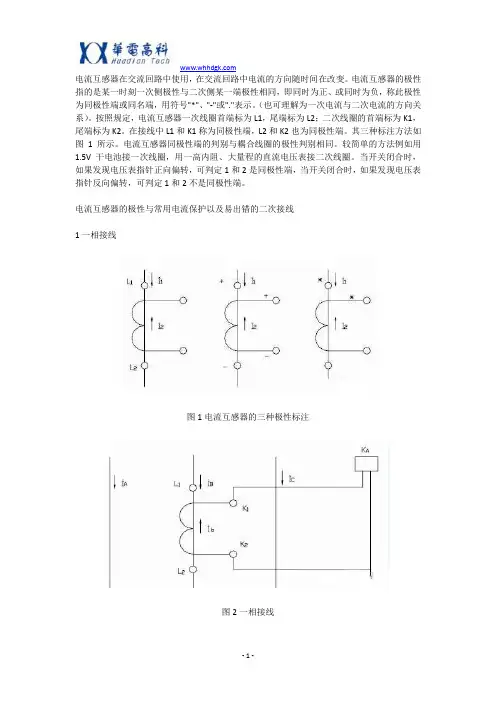

其三种标注方法如图1所示。

电流互感器同极性端的判别与耦合线圈的极性判别相同。

较简单的方法例如用1.5V干电池接一次线圈，用一高内阻、大量程的直流电压表接二次线圈。

当开关闭合时，如果发现电压表指针正向偏转，可判定1和2是同极性端，当开关闭合时，如果发现电压表指针反向偏转，可判定1和2不是同极性端。

电流互感器的极性与常用电流保护以及易出错的二次接线1一相接线图1电流互感器的三种极性标注图2一相接线一相式电流保护的电流互感器主要用于测量对称三相负载或相负荷平衡度小的三相装置中的一相电流。

电流互感器的接线与极性的关系不大，但需注意的是二次侧要有保护接地，防止一次侧发生过电流现象时，电流互感器被击穿，烧坏二次侧仪表、继电设备。

但是严禁多点接地。

两点接地二次电流在继电器前形成分路，会造成继电器无动作。

因此在《继电保护技术规程》中规定对于有几组电流互感器连接在一起的保护装置，则应在保护屏上经端子排接地。

如变压器的差动保护，并且几组电流互感器组合后只有一个独立的接地点。

2两相式不完全星形接线两相式不完全星形接线用于相负荷平衡和不平衡的三相系统中。

如图3所示。

若有一相二次极性那么流过3KA的电流为IAIe，由向量差得其电流值为Ia的3倍，相位滞后Ia300角，如果三只继电器整定值是一样的，3KA会提前动作，造成保护误动。

图3二相式接线3两相电流差接线方式图4中流过继电器KA的电流为IAIe，其接线系数为3。

电度表的接线图电度表的接线图-单相-三相四线单相有功电度表/三相四线制有功电度表/电子式电能表的工作原理及接线——图文JW原创一、机械式电度表的型号及其含义。

电度表型号是用字母和数字的排列来表示的，容如下：类别代号+组别代号+设计序号+派生号。

如我们常用的家用单相电度表：DD862-4型、DDS97l型、DDSY97l型等。

1、类别代号: D--电度表2、组别代号表示相线：D--单相；S--三相三线；T--三相四线。

表示用途的分类：D--多功能；S--电子式；X--无功；Y--预付费；F--复费率。

3、设计序号用阿拉伯数字表示。

每个制造厂的设计序号不同，如长纱希麦特电子科技发展设计生产的电度表产品备案的序列号为971，正泰公司的为666等。

综合上面几点：DD--表示单相电度表：如DD971型 DD862型DS--表示三相三线有功电度表：如DS862，DS97l型DT--表示三相四线有功电度表：如DT862、DT971型DX--表示无功电度表：如DX97l、DX864型DDS--表示单相电子式电度表：如DDS97l型D丅S--表示三相四线电子式有功电度表：如DTS97l型DDSY--表示单相电子式预付费电度表：如DDSY97l型DTSF--表示三相四线电子式复费率有功电度表：如DTSF97l型DSSD--表示三相三线多功能电度表：如DSSD97l型4、基本电流和额定最大电流基本电流是确定电度表有关特性的电流值，额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值。

如 5(20)A 即表示电度表的基本电流为5A，额定最大电流为20A，对于三相电度表还应在前面乘以相数，如 3x5(20)A。

5、参比电压指的是确定电度表有关特性的电压值对于三相三线电度表以相数乘以线电压表示，如3x380V。

对于三相四线电度表则以相数乘以相电压或线电压表示，如3x220/380V。

对于单相电度表则以电压线路接线端上的电压表示，如220V。

单相有功电度表/三相四线制有功电度表/电子式电能表的工作原理及接线——图文JW原创一、机械式电度表的型号及其含义。

电度表型号是用字母和数字的排列来表示的，内容如下：类别代号+组别代号+设计序号+派生号。

如我们常用的家用单相电度表：DD862-4型、DDS97l型、DDSY97l型等。

1、类别代号: D--电度表2、组别代号表示相线：D--单相；S--三相三线；T--三相四线。

表示用途的分类：D--多功能；S--电子式；X--无功；Y--预付费；F--复费率。

3、设计序号用阿拉伯数字表示。

每个制造厂的设计序号不同，如长纱希麦特电子科技发展有限公司设计生产的电度表产品备案的序列号为971，正泰公司的为666等。

综合上面几点：DD--表示单相电度表：如DD971型 DD862型DS--表示三相三线有功电度表：如DS862，DS97l型DT--表示三相四线有功电度表：如DT862、DT971型DX--表示无功电度表：如DX97l、DX864型DDS--表示单相电子式电度表：如DDS97l型D丅S--表示三相四线电子式有功电度表：如DTS97l型DDSY--表示单相电子式预付费电度表：如DDSY97l型DTSF--表示三相四线电子式复费率有功电度表：如DTSF97l型DSSD--表示三相三线多功能电度表：如DSSD97l型4、基本电流和额定最大电流基本电流是确定电度表有关特性的电流值，额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值。

如 5(20)A 即表示电度表的基本电流为5A，额定最大电流为20A，对于三相电度表还应在前面乘以相数，如 3x5(20)A。

5、参比电压指的是确定电度表有关特性的电压值对于三相三线电度表以相数乘以线电压表示，如3x380V。

对于三相四线电度表则以相数乘以相电压或线电压表示，如3x220/380V。

对于单相电度表则以电压线路接线端上的电压表示，如220V。

二、机械式三相四线电度表的读法1、如果您的三相四线电度表是最右边没有红色读数框的，那黑色读数框的都是整数，只是在最右边(即个位数)的"计数轮"的右边带有刻度，而这个刻度就是小数点后的读数；如果是带有红色读数框的，那红色读数框所显示的就是小数。

三相四线有功电度表错误接线分析与判断1、三相四线有功电度表经电流互感器间接接入正确接线正确接线图及向量图如图1所示，此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=UICOSΦ，是正确接线计量值的1/3,此时电度表明显走慢。

B、C相CT接反与A相接反结果相同。

3.1.2 2CT接反3个CT中2个CT接反，假设为A、B相CT接反，其接线图及向量图如图3所示：此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COS（180°－Φb）＋ U c I c COS（180°－Φc）假设三相负载对称，则此时有功功率为：P=-3UICOSΦ，是正确接线计量值的-1倍,此时电度表反转。

3.2电压、电流回路不同相3.2.1两元件电压、电流不同相假设A相电压、电流同相，其它两相电压、电流不同相，其接线图、向量图如图5所示。

图6所示接法中有功功率的计算式为P=U a I b COS（120°＋Φb）+ U b I c COS（120°＋Φc）＋ U c I a COS（120°＋Φa）假设三相负载对称，则此时有功功率为：P=3UICOS（120°＋Φ）,此时电度表反转，计量值为正确接法的-1/(1/2+ tanΦ* /2)图7所示接法中有功功率的计算式为P=U a I c COS（120°－Φc）+ U b I a COS（120°－Φa）＋ U c I b COS（120°－Φb）假设三相负载对称，则此时有功功率为：P=3UICOS（120°－Φ）当0°<Φ<30°时，电度表反转，当Φ＝30°时，电度表不转，当Φ>30°时，电度表正转，但比正确接线时慢，此时计量值为正确接法的1/(-1/2+ tanΦ* /2) 3.4电压回路断线3.4.1一相电压断线假设为A相断线，其接线图如图8所示此时第一元件不计量，有功功率计算式为：P= U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=2UICOSΦ,此时计量值为正确接法的2/3，电度表走慢。
