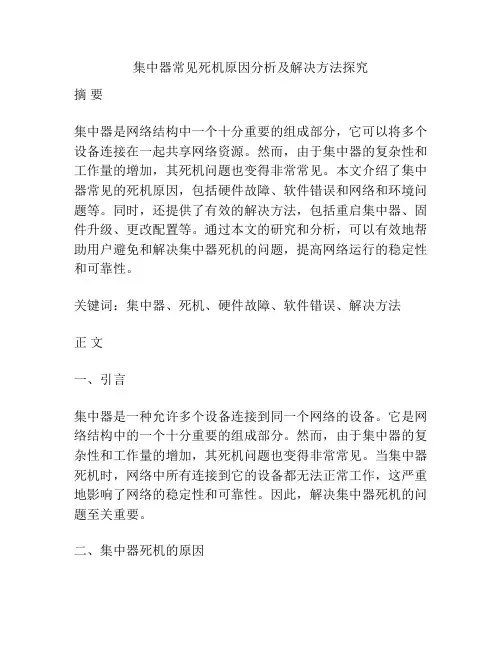

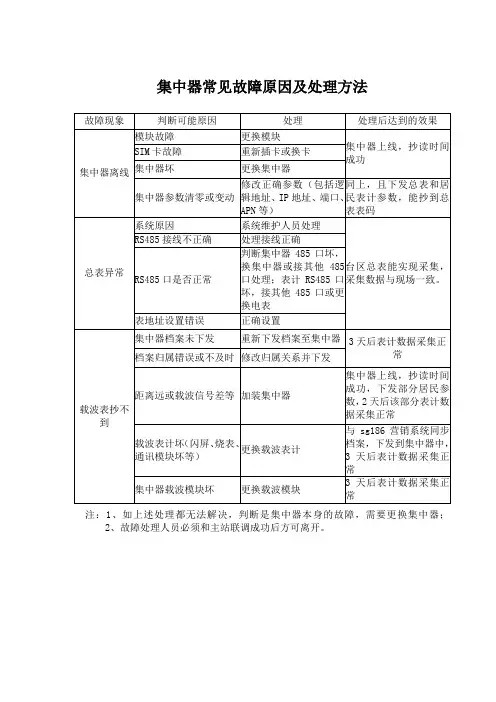

集中器常见死机原因分析及解决方法探究摘要集中器是网络结构中一个十分重要的组成部分,它可以将多个设备连接在一起共享网络资源。
然而,由于集中器的复杂性和工作量的增加,其死机问题也变得非常常见。
本文介绍了集中器常见的死机原因,包括硬件故障、软件错误和网络和环境问题等。
同时,还提供了有效的解决方法,包括重启集中器、固件升级、更改配置等。
通过本文的研究和分析,可以有效地帮助用户避免和解决集中器死机的问题,提高网络运行的稳定性和可靠性。
关键词:集中器、死机、硬件故障、软件错误、解决方法正文一、引言集中器是一种允许多个设备连接到同一个网络的设备。
它是网络结构中的一个十分重要的组成部分。
然而,由于集中器的复杂性和工作量的增加,其死机问题也变得非常常见。
当集中器死机时,网络中所有连接到它的设备都无法正常工作,这严重地影响了网络的稳定性和可靠性。
因此,解决集中器死机的问题至关重要。
二、集中器死机的原因1. 硬件故障硬件故障是集中器死机的最常见原因之一。
这通常是由于电源故障、电路板损坏、散热不足等原因导致的。
当集中器出现硬件故障时,它通常会因为无法正常工作而死机。
2. 软件错误软件错误是集中器死机的另一个常见原因。
这种情况通常是由于固件程序错误、操作系统错误、驱动程序错误等原因导致的。
当集中器出现软件错误时,它通常会发生死机或崩溃。
3. 网络和环境问题网络和环境问题也可能导致集中器死机。
这种情况通常是由于网络链路不稳定、电磁波干扰、环境温度过高或过低等原因导致的。
当集中器出现这些问题时,它通常会发生死机或断电等问题。
三、解决集中器死机的方法1. 重启集中器重启集中器是解决死机问题的最常见方法。
这种方法通常可以帮助清除存储器中的错误,使集中器重新启动并重新运行。
重启集中器的方法有两种:手动重启和自动重启。
手动重启通常需要人工操作,而自动重启则是通过设置自动重启选项来实现。
2. 固件升级固件升级是解决集中器死机问题的另一种有用的方法。

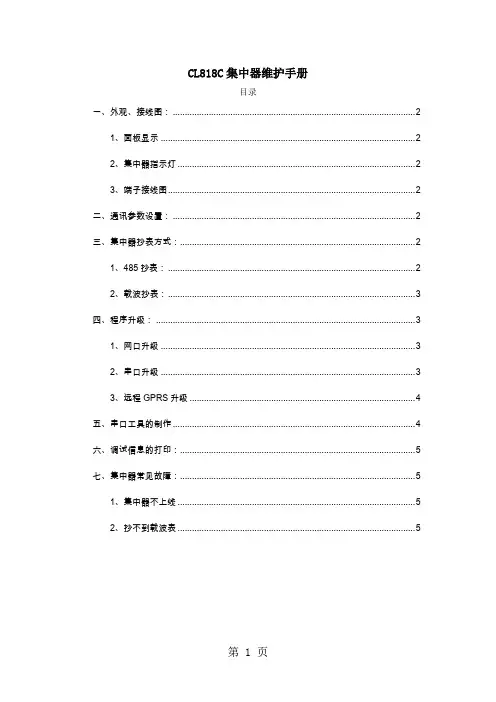

CL818C集中器维护手册目录一、外观、接线图: (2)1、面板显示 (2)2、集中器指示灯 (2)3、端子接线图 (2)二、通讯参数设置: (2)三、集中器抄表方式: (2)1、485抄表: (2)2、载波抄表: (3)四、程序升级: (3)1、网口升级 (3)2、串口升级 (3)3、远程GPRS升级 (4)五、串口工具的制作 (4)六、调试信息的打印: (5)七、集中器常见故障: (5)1、集中器不上线 (5)2、抄不到载波表 (5)一、外观、接线图:1、面板显示2、集中器指示灯运行:绿色,间隔1s闪动,表示终端已启动,否则,请检查接线是否正确;电源指示:三相电源灯一一对应,通电的相位灯常亮。
通信相位:A、B、C三相相位指示灯指示集中器当前的抄表相位;1)载波模块指示灯载波通信(下行)发送:向电表发送抄表命令。
如集中器有表而载波发送灯不亮,说明当前处于路由学习状态。
载波通信(下行)接收:接收电表返回的载波信号。
如发送灯亮而接收灯不亮,说明当前表没有抄到;电源灯:常亮。
2)通讯模块指示灯网络:GPRS网络状态指示;不闪:GPRS模块未启动,请检查模块是否接插不牢;64 ms 亮,1 s灭:模块已经启动,但未完成网络位置登记;如长时间处于此状态,请检查SIM卡是否可以正常使用;64ms 亮,3 s灭:完成网络位置登记。
发送:GPRS发送信息指示;接收:GPRS接收信息指示。
3、端子接线图现场接线方式是三相四线,ABC零线对应终端电压Ua、电压Ub、电压Uc、零线Un接线。
二、通讯参数设置:设置终端设置参数时可以用红外、485、GPRS(远程),本地升级时可通讯网口、串口、485口。
三、集中器抄表方式:分为:485抄表和载波抄表1、485抄表:集中器通过485抄表,将终端29、30端子接电表的485+、-接线后,需设置电表的特征字为“485表”,其余参数全部按照国标默认。
2、载波抄表:载波抄表不需要接任何通信线,只需要在下发电能表参数时按照电表种类分别设置对应的特征字就可以:普通单相表:需要选择“载波无线”;普通三相表:需要选择“载波无线”、“单三相标志”;多功能表:需要选择“载波无线”、“单三相标志”、“四费率”、“单双向计量标志”和“多功能”;台区考核表:需要选择“载波无线”、“单三相标志”、“四费率”、“单双向计量标志”和“考核表”。
CL818C集中器维护手册目录一、外观、接线图: (2)1、面板显示 (2)2、集中器指示灯 (2)3、端子接线图 (3)二、通讯参数设置: (3)三、集中器抄表方式: (4)1、485抄表: (4)2、载波抄表: (4)四、程序升级: (4)1、网口升级 (4)2、串口升级 (8)3、远程GPRS升级 (9)五、串口工具的制作 (11)六、调试信息的打印: (11)七、集中器常见故障: (13)1、集中器不上线 (13)2、抄不到载波表 (13)一、外观、接线图:1、面板显示2、集中器指示灯运行:绿色,间隔1s闪动,表示终端已启动,否则,请检查接线是否正确;电源指示:三相电源灯一一对应,通电的相位灯常亮。
通信相位:A、B、C三相相位指示灯指示集中器当前的抄表相位;1)载波模块指示灯载波通信(下行)发送:向电表发送抄表命令。
如集中器有表而载波发送灯不亮,说明当前处于路由学习状态。
载波通信(下行)接收:接收电表返回的载波信号。
如发送灯亮而接收灯不亮,说明当前表没有抄到;电源灯:常亮。
2)通讯模块指示灯网络:GPRS网络状态指示;不闪:GPRS模块未启动,请检查模块是否接插不牢;64 ms 亮,1 s灭:模块已经启动,但未完成网络位置登记;如长时间处于此状态,请检查SIM卡是否可以正常使用;64ms 亮,3 s灭:完成网络位置登记。
发送:GPRS发送信息指示;接收:GPRS接收信息指示。
3、端子接线图天线121314151617181920212223242526272829303132现场接线方式是三相四线,ABC零线对应终端电压Ua、电压Ub、电压Uc、零线Un 接线。
二、通讯参数设置:设置终端设置参数时可以用红外、485、GPRS(远程),本地升级时可通讯网口、串口、三、集中器抄表方式:分为:485抄表和载波抄表1、485抄表:集中器通过485抄表,将终端29、30端子接电表的485+、-接线后,需设置电表的特征字为“485表”,其余参数全部按照国标默认。

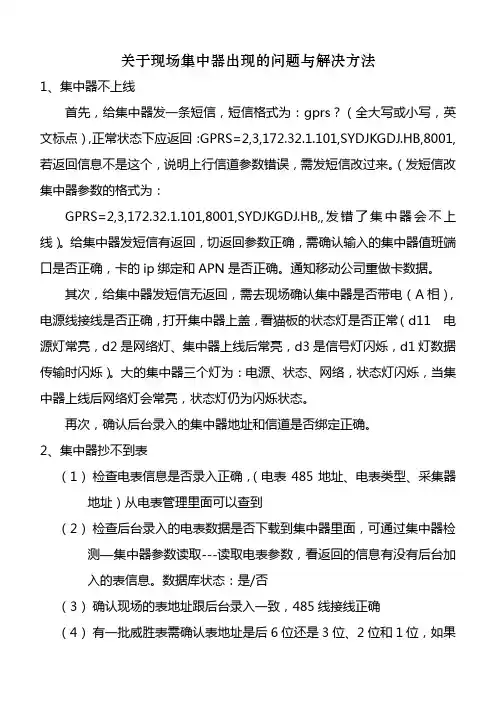

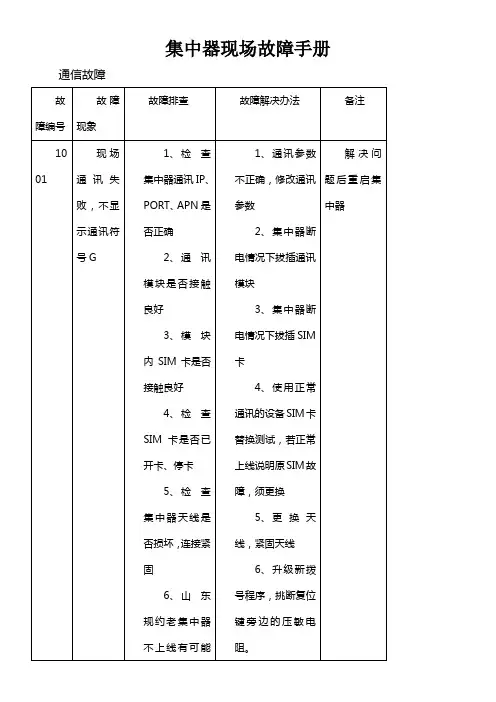

关于现场集中器出现的问题与解决方法1、集中器不上线首先,给集中器发一条短信,短信格式为:gprs?(全大写或小写,英文标点),正常状态下应返回:GPRS=2,3,172.32.1.101,SYDJKGDJ.HB,8001, 若返回信息不是这个,说明上行信道参数错误,需发短信改过来。
(发短信改集中器参数的格式为:GPRS=2,3,172.32.1.101,8001,SYDJKGDJ.HB,,发错了集中器会不上线)。
给集中器发短信有返回,切返回参数正确,需确认输入的集中器值班端口是否正确,卡的ip绑定和APN是否正确。
通知移动公司重做卡数据。
其次,给集中器发短信无返回,需去现场确认集中器是否带电(A相),电源线接线是否正确,打开集中器上盖,看猫板的状态灯是否正常(d11 电源灯常亮,d2是网络灯、集中器上线后常亮,d3是信号灯闪烁,d1灯数据传输时闪烁)。
大的集中器三个灯为:电源、状态、网络,状态灯闪烁,当集中器上线后网络灯会常亮,状态灯仍为闪烁状态。
再次,确认后台录入的集中器地址和信道是否绑定正确。
2、集中器抄不到表(1)检查电表信息是否录入正确,(电表485地址、电表类型、采集器地址)从电表管理里面可以查到(2)检查后台录入的电表数据是否下载到集中器里面,可通过集中器检测—集中器参数读取---读取电表参数,看返回的信息有没有后台加入的表信息。
数据库状态:是/否(3)确认现场的表地址跟后台录入一致,485线接线正确(4)有一批威胜表需确认表地址是后6位还是3位、2位和1位,如果无法确认,可以将这些地址都加入后台,下载到集中器里面,哪个地址能抄上来就是表地址。
然后在把多余表地址删除即可。
(5)以上信息都核对后还是抄不到,可以换集中器测试,不排除集中器485口不通。
3、集中器抄不到台区分表(6)确认后台分表信息录入正确,并下载到集中器里面(7)确认现场的表信息与后台输入的一致,485线无虚接、漏接、反接等现象(8)所有的户表都抄不到的情况下,请检查集中器的三相电源线是否已接并带电,电源若是从负控柜上接的可能会出现某项无电的情况。
集中器现场调试及抄表数据查询操作步骤1)查询集中器点击“运行管理”,进入运行管理界面,选择现场管理-现场调试-现场调试,进入终端调试界面,如图所示:查询集中器有两种方法:➢快速查询快速查询的查询条件包括终端地址和采集点名称,查询方式为模糊查询,如图所示:输入查询条件,点击“go”按钮,查询结果会在左侧终端列表中显示,如图所示:点击“移除列表”按钮,可以把列表中的终端清空。
➢高级查询点击“高级查询”按钮,弹出终端选择界面,如图所示:终端属性包括9种属性条件,可按地市公司、采集点名称、终端地址、终端类型、终端状态等属性进行联合查询。
将集中器、采集器和台区用户档案按照对应关系导入后,系统会将集中器名称自动置为台区的名称,查询结果界面如图所示:选中集中器,点击“单选”按钮,终端由左侧列表移置右侧列表,点击“确定”按钮,返回现场调试界面,选择的集中器会在现场调试界面的左侧列表中显示,在列表中选中终端,如图所示:2)配置集中器主信道组选中“允许修改”选择框,将控件置为可编辑,在主信道组旁的下来框中对集中器所属的主信道组进行配置,如图所示:,供电局的操作人员需要将集中器的的通道组配置为所属电业局的通道组,如锦江供电局属于电业局,则需要将锦江供电局的集中器所属的主信道组设为“低压集抄GPRS通道组”,设置好通道组后,点击“参数保存”按钮,将通道组参数保存。
3)检查集中器主信道组当集中器上线即接入采集系统后,集中器列表中集中器旁显示灯会由灰色变成绿色,如图所示:,如果一小时集中器都没有上线,集中器旁显示灯会由灰色变成红色,如图所示:。
4)电表参数下发当集中器上线后,需要对电表参数进行下发,选择“测量总加”选项卡,进入测量总加界面,如图所示:对于未下发或下发未成功的测量点,系统会在测量点编号前的选择框打勾,如图所示:先选中“全选”选择框,在选中“测量点”选择框,如图所示:点击“参数下发”按钮,弹出提示框,如图所示:点击“确定”按钮,将电能表参数下发,下发结果界面如图所示:下发成功后,测量点编号前的选择框的打勾会消掉,如图所示:5)数据召测点击“基本应用”,进入基本应用界面,选择数据采集管理-数据召测,进入数据召测界面,如图所示:在该操作界面可以召测终端状态数据、终端事项以及终端冻结和统计数据。
集中器异常现场排查要点1.1 按照要求,结合现场实际,现对集中器异常情况进行以下图文解释,请有关人员参照排查要点要求,在保障安全的前提下,逐项对比排查集中器现场实际是否符合要求。
经过长时间来的治理,单纯的接线错误已经不多见了,目前异常主要集中在电压值偏离、互感器二次电流值偏离、集中器相序错误等方面。
由于理论上的集中器和互感器错误接线有48种,在加上负荷不平衡、感性负载影响、容性负载影响、光伏电量上送、互感器和集中器误差不一等影响,台区线损异常的直接查找和治理比较繁琐,现在通过学习接线的排查方式,将理论上正确的数值和现场数值对比,查找出问题所在而进行处理。
安全要点 需要检查和核对的项目 二 电压电流 相序 其他需要检查的要点1 23 4 三排查原则一 四 集中器相关知识点集中器相关知识点1、集中器计量装置由集中器、二次接线盒、互感器、二次线、计量箱等组成。
2、集中器有功电量=(集中器A相相电压*A相互感器电流*A相位角值+集中器B相相电压*B相互感器电流*B相位角值+集中器C相相电压*C相互感器电流*C 相位角值)*用户负荷功率因数注:相电压是火线和零线之间的电压。
由以上公式可见,集中器的电压、电流、相位角、功率因数是直接关系到集中器电量计算结果的,由于集中器感应到的数值都是二次值,当每一相的二次值偏离实际一次侧值时,都会造成计量偏差,形成线损波动。
尤其是线损持续异常时,在排除硬件肉眼能看到的故障外,都需要对集中器每一相的电压、电流、相位角进行测量,与一次值和规定值进行比对。
3、功率因数:有功功率对视在功率的比值。
功率因数值越高越好,提高功率因数的办法就是投入能自动投切的低压电容器。
投入低压电容器能提高功率因数,改善电压质量,降低线路损耗。
但是低压电容器需要能自动投切或者跟随用户负荷投入和断开,不能用户负荷断开而投入低压电容器,会造成电能表负电流。
排查原则1、按照《线损治理排查表》逐项对应检查记录。
1现有的低压集抄原理及采集方案1.1电力线载波通信原理1.1.1电力线载波(PLC)电力线载波(PLC)是电力系统特有的、基本的通信方式,电力线载波通讯是指利用现有电力线,通过载波方式将模拟或数字信号进行高速传输的技术。
由于使用坚固可靠的电力线作为载波信号的传输媒介,因此具有信息传输稳定可靠,路由合理、可同时复用远动信号等特点,是唯一不需要线路投资的有线通信方式。
1.1.2电力线载波的特点:1、配电变压器对电力载波信号有阻隔作用,所以电力载波信号只能在一个配电变压器区域范围内传送;2、三相电力线间有很大信号损失(10 dB -30dB)。
通讯距离很近时,不同相间可能会收到信号。
一般电力载波信号只能在单相电力线上传输;3、不同信号藕合方式对电力载波信号损失不同,藕合方式有线-地藕合和线-中线藕合。
线-地藕合方式及线-中线藕合方式相比,电力载波信号少损失十几dB,但线-地藕合方式不是所有地区电力系统都适用;4、电力线存在本身固有的脉冲干扰。
目前使用的交流电有50HZ和60HZ,其周期为20ms和16.7ms,在每一交流周期中,出现两次峰值,两次峰值会带来两次脉冲干扰,即电力线上有固定的100HZ或120HZ脉冲干扰,干扰时间约2ms,因此干扰必须加以处理。
有一种利用波形过0点的短时间内进行数据传输的方法,但由于过0点时间短,实际应用及交流波形同步不好控制,现代通讯数据帧又比较长,所以难以应用;5、电力线对载波信号造成高削减。
当电力线上负荷很重时,线路阻抗可达1欧姆以下,造成对载波信号的高削减。
实际应用中,当电力线空载时,点对点载波信号可传输到几公里。
但当电力线上负荷很重时,只能传输几十米。
1.2低压集抄系统方案说明1.2.1低压集抄系统工作原理集中抄表系统是指利用微电脑技术,通信技术和数字信号处理技术,通过通信介质自动实现电能量数据采集、存储、传输和处理的系统。
根据采用通讯载体的不同,目前主要有专线通信技术、无线通信技术和电力线载波通信技术。
