YN-JZQ 集中器使用说明书重要提示重要提示：：本使用说明说包含的所有内容均受版权法的保护，未经厦门宇能科技有限公司的书面授权，任何组织和个人不得以任何形式或手段对整个说明书或部分内容进行复制和转载。
目 录录第一章 产品简介 (1)1.1产品概述 ....................................................................................................................... 1 1.2规范性引用文件规范性引用文件：： ....................................................................................................... 1 1.3技术参数 ....................................................................................................................... 1 1.4 设备设备功能功能功能特点特点 .............................................................................................................. 1 第二章 安装设备 .. (2)2.1集中器安装集中器安装：： (3)2.1.1 集中器安装尺寸集中器安装尺寸：： ............................................................................................ 3 2.1.2 集中器端子接线图集中器端子接线图：： ........................................................................................ 4 2.1.3 指示灯 ................................................................................................................ 4 2.1.4 按键按键说明说明 ............................................................................................................ 4 2.1.5 接线说明 ............................................................................................................ 5 2.2供电电源 ....................................................................................................................... 5 第三章 配置终端 (5)3.1 设置集中器的网络通信参数 ...................................................................................... 5 3.2 设置集中器的带载数量 .............................................................................................. 6 运输和贮存 ................................................................................................................................ 6 保修期限 .................................................................................................................................... 6 设备安装 (6)第一章第一章 产品简介产品简介1.11.1、、产品概述产品概述YN-JZQ 型集中器为具有RS485或无线下行通信接口，能采集水表采集器的数据。

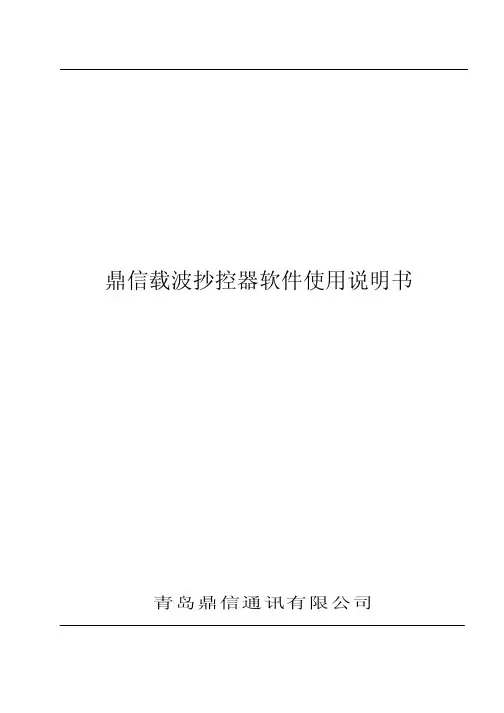

鼎信载波抄控器软件使用说明书 青岛鼎信通讯有限公司鼎信载波抄控器软件使用说明书目录1 所需设备： (2)2 软件操作界面： (2)3 测试流程 (2)3.1 打开串口 (2)3.2 输入表号 (2)3.3 编辑方案 (2)3.4 选择方案 (2)3.5 选择命令 (2)3.6 命令执行 (3)3.7 查看数据显示 (3)4 具体使用步骤与方法 (3)4.1 菜单栏与工具栏 (3)4.2 命令 (12)4.3 数据显示窗口 (13)鼎信载波抄控器软件使用说明书1 所需设备：电源线、抄控器、载波表、串口线、电脑。
2 软件操作界面：将上述设备连接好之后，用鼠标双击TcDebugger.exe文件，进入测试软件主界面。
如图所示：图1注：第一次使用本测试软件，需按照测试软件目录下ocx文件夹中的手动注册ActiveX控件.txt文件中的说明，注册本软件。
3 测试流程3.1 打开串口通过串口配置，打开串口。
3.2 输入表号在表号框中输入需要表号，回车添加到表号栏中。
3.3 编辑方案在方案配置中将需要的命令编辑为方案。
3.4 选择方案选择需要的方案。
3.5 选择命令在本次方案中选择需要的执行的命令。
3.6 命令执行点击开始通信即开始抄读命令。
3.7 查看数据显示在数据显示区查看通信状况及结果。
4 具体使用步骤与方法4.1 菜单栏与工具栏界面最上方为菜单栏：菜单栏下方为工具栏，如下图：下面对菜单栏及工具栏中的各项内容做详细的介绍：4.1.1 【参数设置】点击【参数设置】显示，此处各设置命令对整个系统起作用。
4.1.1.1 【电表参数】点击【电表参数】，弹出电表参数对话框：图2用户根据需要填写，点击【确认】、【取消】即设置、退出。
4.1.1.2 【单表多表通信设置】点击【单表多表通信设置】弹出对话框：图3根据需要选择，点击【确认】、【取消】即设置、退出。
此项命令用于生产用软件。
4.1.1.3 【单相三相发送】点击【单相三相发送】，，点击即可选择。

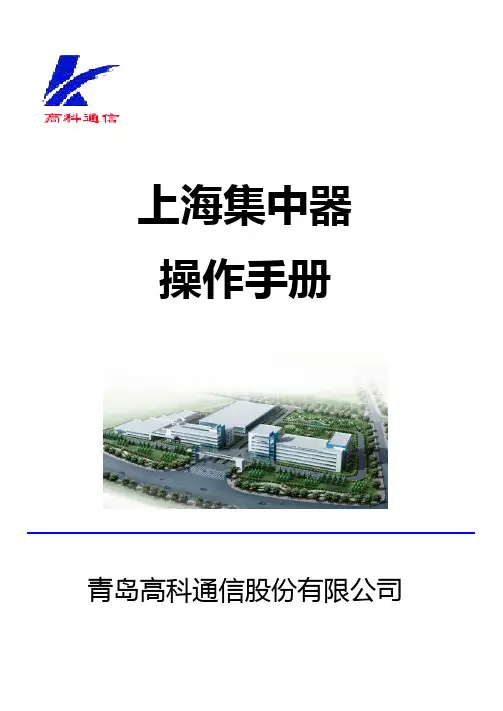

上海集中器操作手册青岛高科通信股份有限公司上海国网集中器操作手册一．产品简介1. 1概述集中器采用高性能32位ARM9内核硬件平台，自主嵌入式操作系统，具有强大的功能扩展和系统升级的空间。
能够通过设定或定时采集并存储电能表的各项数据，并能通过无线模块（GPRS）与主站交换数据。
具有32M 超大数据存储空间，并能保证停电后数据可保存10年不丢失。
终端采用大屏幕液晶显示，还具有远红外、RS485等通讯接口。
完备的自恢复电路设计，确保设备正常工作，防止死机。
本终端采用先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，关键元器件选用国际知名品牌的长寿命器件，提高了产品的可靠性和寿命。
二．技术条件2．1 工作电源2．1．1 工作电源集中器应使用交流三相四线供电，三相四线供电时，在断一相或两相电压的条件下，交流电源应能维持集中器正常工作和通信。
2．1．2 额定值及允许偏差工作电源额定电压：220V/380V，允许偏差20％～+20％；频率：50Hz，允许偏差6％～+2％。
2．1．3 功率消耗在非通信状态下，集中器消耗的视在功率不大于15VA、有功功率应不大于10W。
2．1．4 失电数据和时钟保持1上海国网集中器操作手册集中器供电电源中断后，应有措施至少保持数据和时钟一个月。
电源恢复时，保存数据不丢失，内部时钟正常运行。
2．3．5 抗接地故障能力集中器的电源由非有效接地系统或中性点不接地系统的三相四线配电网供电时，在接地故障及相对地产生10％过电压的情况下，没有接地的两相对地电压将会达到1.9倍的标称电压；在此情况下，终端不应出现损坏。
供电恢复正常后，终端应正常工作，保存数据应无改变。
2．2 通信协议集中器与主站的通信协议符合Q/GDW 376.1—2009电力用户用电信息采集系统通信协议第一部分：主站与采集终端通信协议。
三．操作说明3．1 安装方法2上海国网集中器操作手册同抄表终端和电表安装于安全箱内，最好禁止非专业人员查看。
Ⅰ型集中器产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。
产品使用说明书-集中器I型第1章概述本终端采用高性能ARM9硬件平台、采用linux系统平台，本公司自己开发的的嵌入式软件系统、同时支持GSM/GPRS/CDMA/3G/4G移动通信和高精度电能量等技术研制而成的新一代国网集中抄表终端。
该产品功能强大、操作简单、运行稳定、维护方便、能够满足配变监测、远程抄表等多方面的应用需求。
它具有采集精度高，可靠性高、存储容量大、开放性好、性能价格比高等特点，是抄表管理系统的理想配套产品。
产品符合《电力用户用电信息采集系统技术规范》、《电力用户用电信息采集系统型式规范》、《电力用户用电信息采集系统通信协议》等标准对终端的要求。
在安装使用本终端前，请先仔细阅读本手册。
1.1主要特点1)采用ATMEL公司高性能工业级ARM9芯片AT91SAM9260处理器，256M大容量FLASH存储，高精度时钟RX-8025TC时钟芯片，高点阵大屏幕液晶的硬件平台，满足数据采集、存储，高速运算，通讯，控制等多种要求。
2)远程无线通讯模块采用模块化设计，可方便更换维护无线通讯模块，支持GSM/GPRS/CDMA/3G/4G/以太网通讯模块。
3)终端抄表功能，提供2路RS485通讯接口和1路本地通信接口，本地通信接口可通过更换本地通信模块实现载波通信、小无线通信，光纤通讯，网络通讯，等多种方式进行抄表和联网。
抄表数量可达到1024块，兼容DL645-1997、DL645-2007等多种规约。
4)交流采样，采用专用计量芯片，高精度，高可靠性。
5)监测多种用电异常情况，及时主动上报告警。
6)大容量存储，数据统计记录以及统计功能。
7)具备本地维护通讯端口，方便现场调试分析。
8)具备在线远程升级程序，方便升级终端功能。
1.2技术指标第2章 安装与接线2.1安装终端外形布局图2-1集中抄表终端外形布局图终端安装尺寸集中抄表终端为壁挂式安装，可直接安装在配电表屏上，尺寸为290mm ×180mm×95mm ，如图2-2所示。

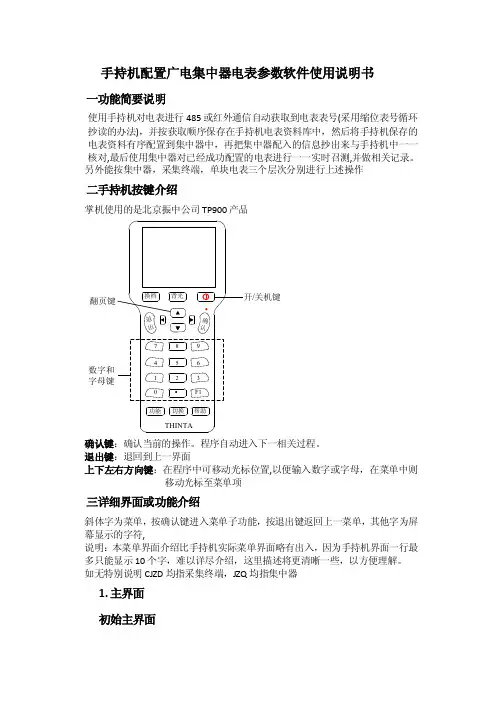

手持机配置广电集中器电表参数软件使用说明书一功能简要说明使用手持机对电表进行485或红外通信自动获取到电表表号(采用缩位表号循环抄读的办法)，并按获取顺序保存在手持机电表资料库中，然后将手持机保存的电表资料有序配置到集中器中，再把集中器配入的信息抄出来与手持机中一一核对,最后使用集中器对已经成功配置的电表进行一一实时召测,并做相关记录。
另外能按集中器，采集终端，单块电表三个层次分别进行上述操作二手持机按键介绍掌机使用的是北京振中公司TP900产品数字和字母键/关机键翻页键确认键：确认当前的操作。
程序自动进入下一相关过程。
退出键：退回到上一界面上下左右方向键：在程序中可移动光标位置,以便输入数字或字母，在菜单中则移动光标至菜单项三详细界面或功能介绍斜体字为菜单，按确认键进入菜单子功能，按退出键返回上一菜单，其他字为屏幕显示的字符,说明：本菜单界面介绍比手持机实际菜单界面略有出入，因为手持机界面一行最多只能显示10个字，难以详尽介绍，这里描述将更清晰一些，以方便理解。
如无特别说明CJZD均指采集终端，JZQ均指集中器1.主界面初始主界面1-4个集中器时候的主界面5个集中器时候的主界面说明：首次进入只显示新增集中器菜单项，满5个集中器后取消新增集中器菜单项，在集中器上按确认键进入集中器菜单界面，在新增集中器菜单项按确认键进入新增集中器界面,按退出键退出程序2.新增集中器界面注意：1)集中器号一定不要输错，因为对每个集中器要创建一个数据库。
当然输错后可以使用删除命令来删除,但极为不便2)输入的集中器号如果手持机已有则提示错误并返回主界面。
输入的集中器号每位应该为数字及A-F字符,最多8位3.集中器主功能界面（对集中器层面操作）3.2配置电表参数（序号）功能：输入电表的起始序号和连续表数即可将手持机中的电表信息数据库对应批量配置到集中器中。
说明:1)配置默认使用485通信方式,不能更改2)在配置集中器前如果抄读回的集中器号码跟本菜单集中器号码不一致则报错并退出。
GK-700型低压集中器说明书青岛高科通信股份有限公司一．产品简介1. 1概述ZK-700型低压集中抄表终端采用高性能32位ARM9内核硬件平台，自主嵌入式操作系统，具有强大的功能扩展和系统升级的空间。
能够通过设定或定时采集并存储电能表的各项数据，并能通过无线模块（GPRS）与主站交换数据。
具有32M超大数据存储空间，并能保证停电后数据可保存10年不丢失。
终端采用大屏幕液晶显示，还具有远红外、RS485等通讯接口。
完备的自恢复电路设计，确保设备正常工作，防止死机。
本终端采用先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，关键元器件选用国际知名品牌的长寿命器件，提高了产品的可靠性和寿命。
ZK-700型低压集中抄表终端分为低压集中器和低压1．2依据标准二．技术条件2．1 环境条件2．1．1 参比温度及参比湿度参比温度为23℃；参比湿度为40%～60%。
2．1．2 温湿度范围终端设备正常运行的气候环境条件见表12．1．3 大气压力63.0kPa～108.0kPa（海拔4000m及以下）。
2．2 机械影响终端设备应能承受正常运行及常规运输条件下的机械振动和冲击而不造成失效和损坏。
机械振动强度要求：——频率范围：10Hz～150Hz；——位移幅值：0.075mm（频率≤60Hz）；——加速度幅值：10m/s2（频率60Hz）。
2．3 工作电源2．3．1 工作电源集中器应使用交流三相四线供电，三相四线供电时，在断一相或两相电压的条件下，交流电源应能维持集中器正常工作和通信。
2．3．2 额定值及允许偏差工作电源额定电压：220V/380V，允许偏差20％～+20％；频率：50Hz，允许偏差6％～+2％。
2．3．3 功率消耗在非通信状态下，采集器消耗的视在功率应不大于5VA、有功功率应不大于3W；集中器消耗的视在功率应不大于15VA、有功功率应不大于10W。
2．3．4 失电数据和时钟保持集中器供电电源中断后，应有措施至少保持数据和时钟一个月。

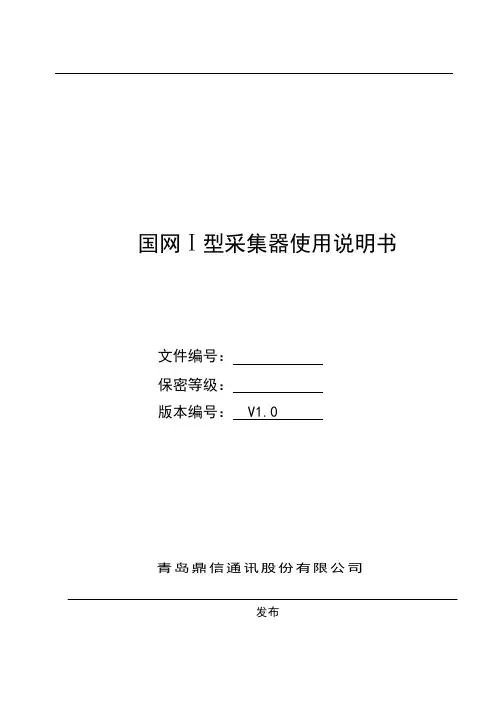

青岛鼎信通讯股份有限公司尊敬的用户：首先衷心感谢您选择青岛鼎信通讯股份有限公司的产品。
青岛鼎信通讯股份有限公司结合客户及市场的需求，以科技创新为基础，以产品的稳定性、有效性、实用性为诉求，以服务用户为目的进行产品的研发，力求做到产品的免维护，从而更好的服务用户，服务社会。
本使用说明书主要向您介绍我公司生产的国网Ⅰ型采集器的性能、功能、安装接线与调试等内容。
在使用终端前，请先仔细阅读本手册。
如果对本说明有疑问，或者在应用中有问题和要求，需要相关的技术支持，可以通过下面的方式与我们联系，我们将及时回应和解决。
地址：青岛市宁夏路288号青岛软件园6号楼2层邮编：266024电话：0532—80970016/17/18传真：0532—80970021网址：青岛鼎信通讯股份有限公司地址：青岛宁夏路288号青岛软件园6号楼2层邮编：266024电话：*************/17/18传真：0532－80970021 Http：//目录目录 (I)1 产品简介 (1)2 性能指标 (1)2.1 工作电源额定电压 (1)2.2 频率范围 (1)2.3 外形尺寸 (1)2.4 气候条件 (1)2.5 技术参数 (2)3 产品系统连接图 (2)4 工作原理框图 (2)5 安装与接线 (3)5.1 外形与安装尺寸 (3)5.2 接线端子图 (4)5.2.1 国网采集器Ⅰ型主/辅端子接线 (4)5.2.2 RS-485口接法 (5)5.3 安装环境要求 (5)5.3.1 避免靠近易燃易爆环境 (5)5.3.2 避免高温高湿环境 (5)5.3.3 远离高能量电磁环境 (5)5.3.4 保证良好的电气环境 (6)5.3.5 保证安装位置的机械强度 (6)6 调试说明 (6)6.1 状态指示 (6)6.2 现场调试 (6)7 运输和储存 (6)8 保修期限 (6)9 声明 (7)1 产品简介国网Ⅰ型采集器是低压电力线载波集中抄表系统的重要组成部分。

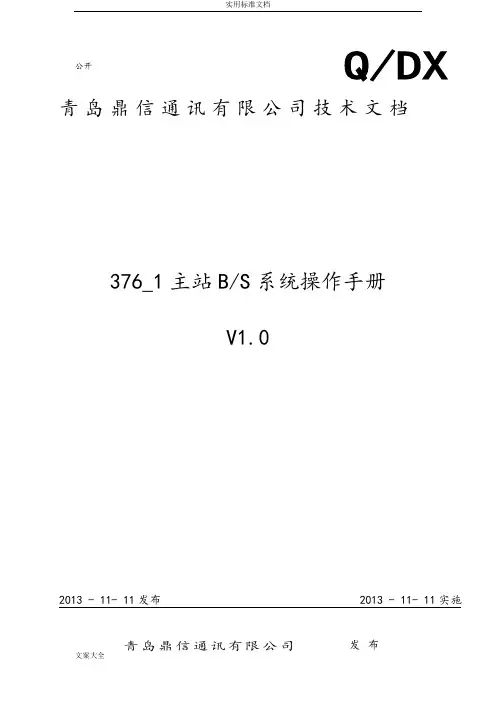

实用标准文档公开Q/DX 青岛鼎信通讯有限公司技术文档376_1主站B/S系统操作手册V1.02013 - 11- 11发布2013 - 11- 11实施目录目录 (2)1 概述 (3)1.1 安装配置 (3)1.2 系统配置文件 (3)1.3 登陆 (3)1.4 系统桌面 (4)1.5 系统主要功能模块 (4)2 具体功能与使用方法 (6)2.1 系统管理 (6)2.1.1 单位管理 (7)2.1.2 用户管理 (9)2.1.3 权限管理 (11)2.1.4 角色管理 (13)2.1.5 编码管理 (14)2.1.6 模块管理 (16)2.1.7 系统参数管理 (18)2.2 运行维护 (20)2.2.1 档案管理 (20)2.2.2 系统日志 (31)2.2.3 集中器参数管理 (33)2.3 数据采集 (38)2.3.1 采集任务管理 (38)2.3.2 采集结果分析 (43)2.3.3 实时召测 (44)2.4 综合运用 (47)2.4.1 远程跳合闸 (47)2.4.2 线损分析 (50)2.5 统计查询 (52)2.5.1 电表日冻结数据 (53)2.5.2 负荷曲线数据 (56)2.5.3 用电量分析 (57)2.5.4 实时数据 (61)2.6 快捷菜单 (63)2.6.1 快捷菜单定义 (64)2.6.2 修改密码 (65)2.6.3 退出 (65)1概述376.1远程抄表系统（简称376.1主站）利用现代通信技术，对远程电表、集中器等终端设备进行数据读写，实现电能数据的抄读和终端设备的控制。
B/S版的远程抄表系统主要程序安装部署在服务器上，客户端为internet浏览器，不需要安装程序，界面美观、简单易用、升级维护方便。
1.1安装配置操作系统：window xp/server2003/server2008/win7等数据库：sqlserver 2008 r2兼容浏览器:IE8/IE9/火狐/谷歌等，在IE8上效果较好。

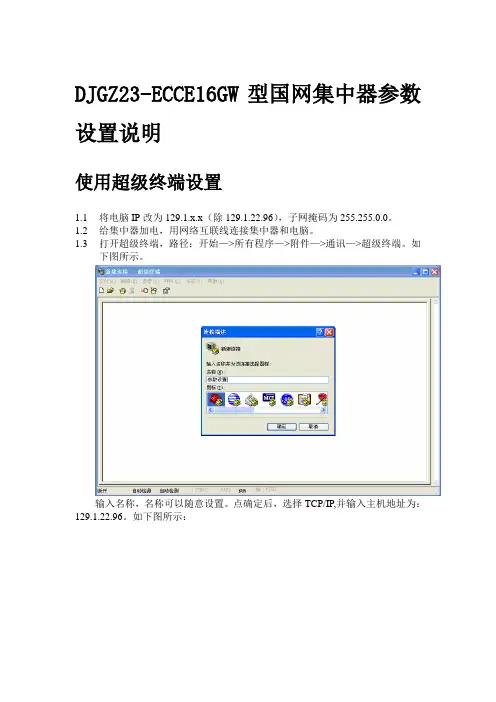

DJGZ23-ECCE16GW型国网集中器参数设置说明
使用超级终端设置
1.1将电脑IP改为129.1.x.x（除129.1.2
2.96），子网掩码为255.255.0.0。
1.2给集中器加电，用网络互联线连接集中器和电脑。
1.3打开超级终端，路径：开始—>所有程序—>附件—>通讯—>超级终端。
如
下图所示。
输入名称，名称可以随意设置。
点确定后，选择TCP/IP,并输入主机地址为：129.1.22.96。
如下图所示：
点确定后，参数设置界面设置完成，出现“（none）login：”，代表电脑和集中器连接成功。
输入命令：root 回车，显示如下：
当超级终端出现/]#时，输入init_dev（小写），显示如下：
若需修改参数，输入对应序号即可。
举例：修改端口号。
远传抄表集中器南京新拓科技有限公司一、概述1、引言远传抄表集中器是采用高性能32位嵌入式CPU 硬件平台， 采用先进的GPRS 远程数据传输、微功率无线通信等技术研发的最新型智能化产品。
该产品符合国家和行业内相关技术标准，适应供能企业远程自动抄表的需要，广泛应用于热表等计量设备、管理设备的实时数据采集、存储和传输。
2、系统原理及构成集中器主要由 电源单元、处理单元、显示存储单元、GPRS 及无线模块、通信单元等部分组成，其框图如下图所示。
其中GPRS 及无线模块可选配。
电源单元AC 220V上行端口: RS485 M-BUSGPRS 模块提示单元存储单元下行端口: RS485 M-BUS二、性能和参数指标1、电源采集终端采用单相电源供电方式：额定电压：220V，在偏差±20%的范围内能正常工作。
频率：50Hz，在偏差-6%～+2%的范围内能正常工作。
集中器在非传输状态下视在功率不大于5W，有功功率不大于3W。
2、上行端口上行设有RS485、M-BUS两种常用端口，接口与内部电路完全电气隔离，用于系统有线级联抄表或系统维护。
3、下行端口下行端口设有RS485以及M-BUS端口，用于连接热量表、智能阀等下行抄表设备。
M-BUS总线接口电压30V，并设有过过载保护电路。
当总线电路超过500mA 时，将自动断开M-BUS负载以保护集中器接口。
下行M-BUS总线单路可支持150路负载的稳定抄表。
4、存储集中器可保存实时批量抄表数据以及用户累计数据，采用大容量非易失性高可靠存储器和数据纠错技术，数据存储安全可靠。
存储数据可设置时间点定时批量上传。
5、GPRS模块集中器GPRS数据通信模块，它利用GPRS数据业务实现上行数据与服务器通讯。
集中器可通过以太网与主站进行数据通信，可进行IP地址、子网掩码、网关、DNS等相关参数的配置，通信方式默认为TCP方式。
GPRS模块可实时在线、上电后30秒自动登入GPRS网络，由于网络不稳定、基站网络阻塞等引起的掉线有自动重联机制，保证GPRS模块实时的响应主站下发的指令。
HCS3100A型电力负荷管理终端产品说明书德阳汇川科技有限公司Deyang Collective River Science &Technology Co.,Ltd目录1、产品简介 ........................................................................... - 2 -2、主要特点 ........................................................................... - 3 -3、技术指标及面板说明 ....................................................... - 5 -3.1 技术指标 ............................................................... - 5 -3.2面板说明 ............................................................... - 7 -4、终端功能 ........................................................................... - 8 -4.1 通讯功能 ............................................................... - 8 -4.2远程抄表功能 ....................................................... - 9 -4.3 遥测功能 ............................................................... - 9 -4.4遥信功能 ............................................................... - 9 -4.5负荷管理功能 ..................................................... - 10 -4.6事件记录功能 ..................................................... - 10 -4.7数据存储功能 ..................................................... - 11 -4.8终端对时功能 ..................................................... - 12 -4.9 本地显示功能 ..................................................... - 12 -4.10 本地远程终端主程序升级................................ - 13 -5、安装及接线 ..................................................................... - 13 -5.1 安装准备 ............................................................. - 13 -5.2安装要求 ............................................................. - 14 -5.3端子接线说明 ..................................................... - 15 -6、运输和贮存 ..................................................................... - 16 -7、售后服务 ......................................................................... - 17 - 技术服务热线(0838) 25015911、产品简介HCS3100A型电力负荷管理终端，是德阳汇川科技有限公司根据多年来在电力负荷监测领域的产品应用经验，开发出来的新一代实用型电力产品。
集中器使用说明书一、概述 (2)二、执行标准 (2)三、系统特点 (2)四、主要技术指标 (3)4.1 基本参数 (3)4.2 硬件组成表 (3)4.3 软件构成表 (3)五、功能配置表 (4)六、工作原理 (5)6.1 工作原理简述 (5)6.2 硬件原理图 (6)6.3 软件流程图 (7)6.4现场拓扑图 (8)6.5系统架构图 (9)七、外观及端子说明 (10)7.1 安装尺寸图 (10)7.2 外观结构示意图 (11)7.3 接线图 (11)八、操作说明 (12)8.1 操作流程 (12)8.2 安装说明 (13)8.3 指示灯 (13)8.4 主站操作说明 (13)8.5 界面操作说明 (14)8.6 短信控制说明 (14)8.7 级联操作说明 (15)8.8 升级操作说明 (15)九、初始化 (16)9.1 集中器核心板程序烧写流程 (16)9.2 集中器功能测试流程 (33)9.3集中器常见故障处理 (36)十、维护 (37)十一、注意事项 (37)一、概述集中器是集抄系统中心管理设备负责主站命令的传送，抄表数据的存储，自动抄表任务的执行与事件的记录等功能。
二、执行标准《Q/GDW 374.2-2009电力用户用电信息采集系统技术规范：集中抄表终端技术规范》《Q/GDW 375.2-2009电力用户用电信息采集系统技术规范：集中器型式规范》《Q/GDW 376.1-2009电力用户用电信息采集系统技术规范：主站与采集终端通信协议》《Q/GDW 376.2-2009电力用户用电信息采集系统技术规范：集中器本地通信模块接口协议》三、系统特点◆工业级32位ARM9处理器和Linux嵌入式系统与嵌入式数据库技术。
◆同时支持无线、晓程、东软等本地模块的模块路由模式或集中器路由模式。
◆智能的集中器中继路由抄表算法（基于嵌入式数据库数据挖掘统计分析能力与速度），配主流厂家的芯片现场平均每户3到4秒的实时表码抄表速度与100%的实时抄到率。
电力用户用电信息采集系统DJGZ23-JD2000 集中器产品说明书安徽久大电子有限公司2011年11月第 1 章1概述1.1 引言集中器是集抄系统中心管理设备负责主站命令的传送，抄表数据的存储，自动抄表任务的执行与事件的记录等功能，符合《Q/GDW374.2-2009电力用户用电信息采集系统技术规范：集中抄表终端技术规范》、《Q/GDW375.2-2009电力用户用电信息采集系统技术规范：集中器型式规范》、《Q/GDW376.1-2009电力用户用电信息采集系统技术规范：主站与采集终端通信协议》、《Q/GDW376.2-2009电力用户用电信息采集系统技术规范：集中器本地通信模块接口协议》。
集中器安装在室内或室外集中器配电箱内，适应于环境温度为-25~75、年平均相对湿度不大于85%的条件下使用。
1.2 系统原理电力线载波通信是利用输电线作为传输媒介的通讯方式。
本终端主要有五部分组成：电源单元、处理单元、通信单元、GPRS单元、交流单元，框图如下图1所示。
其中电源单元给GPRS单元、处理单元、通信接口、交流采样供电。
GPRS单元通过移动公司的GPRS网络同主台通讯，把终端的信息传递给主台，并执行来自主台的命令。
处理单元对各种数据进行统计分析后保存在处理单元的flash芯片内等待主站召测，同时处理单元也执行主台下发的命令，处理单元还配备有标准的RS232口，供现场通讯。
通信接口配置了标准的232接口和RS485接口。
1.3系统平台本系统终端软件采用先进嵌入式操作系统开发，硬件采用32位ARM7内核CPU，8Mbit 静态SRAM和512Mbit NandFLASH大容量数据存储器；通信信道采用高速全双工的工业级GPRS/CDMA模块；终端内置TCP/IP协议，支持各种有无线网络通信方式，支持网络在线升级。
1.4 功能特点●交流采样功能测控管理终端具备交流采样模块，可以采集并计算三相电压、电流、功率、需量、有无功电量等。
