南京能瑞8015集中器安装与调试一、安装接线图二、安装注意事项1、接线端子2、5、8、10对应的是A、B、C三项电压和零线，1、3端子是A相电流进出线；4、6端子是B相电流进出线；7、9端子是C相电流进出线；2、如果需要终端实现交采计量功能，电压电流需要都接上，不需要则只接A、B、C三项电压和零线即可。
3、安装手机卡和天线，同时记录卡号4、注意终端载波模块的厂家和电表载波模块的厂家要一致，如：终端载波模块的厂家为东软，则现场电表载波模块的厂家也必须是东软的。
5、记录终端的逻辑地址和资产号，及所带台区的电表资产信息，注意档案的正确性，不要出现终端和所带电表不一致情况。
三、主站建档在朗新186系统中建档，不做赘述，可以联系主站厂家。
四、主站调试在朗新186系统中建完档以后，同步到《用户用电信息采集系统》，从主站下发测量点配置信息，具体如何下发可以联系主站厂家。
通讯端口：31：表示载波（小无线）通讯协议：1：DL/T 645-199730：DL/T 645-2007（最多）2：交流采样装置通信协议通讯速率：DL/T 645-1997，1200DL/T 645-2007，2400用户大类：0：缺省值1：大型专变用户2：中小型专变用户3：三相一般工商业用户4：单相一般工商业用户5：居民用户（典型配置）6：公用配变考核计量点用户小类：0：缺省值1：单相智能电能表用户（典型配置）2：三相智能电能表用户重点用户：0：非重点用户（典型配置）1：重点用户五、下发任务下发日冻结任务和其它任务，具体下发哪些任务要结合当地的考核数据项来定，或者联系主站厂家。
六、现场终端档案读取（或者档案可以从主站导出来）主站导档案比较快捷，以下是从现场终端借助掌机导取档案步骤：1、新建终端开机—程序—确认—<gw376>—确认—终端参数—确认—确认—终端档案—确认，进入如下画面：然后进行终端信息输入：终端名称：输入终端逻辑地址行政区划：终端面板上的逻辑地址前四位终端地址：终端面板上的逻辑地址后四位输完之后点击确认—退出—退出—退出2、查询测量点档案库存开机—程序—确认—<gw376>—确认—电表参数—确认—终端列表—确认—选择对应台区终端—确认—电表参数—确认—查询测量点档案库存—确认—完成后点击13、查询测量点数据库存开机—程序—确认—<gw376>—确认—电表参数—确认—终端列表—确认—选择对应台区终端—确认—电表参数—确认—查询测量点数据库存—确认。
集中器调试助手安装说明一、第一次安装该程序，首先安装“DotNetFX40”目录下的“dotNetFx40_Full_x86_x64.exe 和dotNetFx40LP_Full_x86_x64zh-Hans.exe”文件，如果是升级则不需要再安装，如果安装时提示windows Install版本过低可先行安装文件夹中“WindowsInstaller3_1”；二、判断是否需要安装上述文件的最简单方法就是直接运行“集中器调试助手.exe”程序,能运行则不必安装；三、运行“集中器调试助手.exe”文件；集中器调试助手使用说明一． 串口线连接用交叉串口线将集中器的“手持器/PC”串口和电脑的串口（或者USB转串口）连接起来。
交叉线线序为：DB9端子1 DB9端子25脚--------------------------------5脚2脚--------------------------------3脚3脚--------------------------------2脚二． 串口配置1.打开“集中器调试助手.exe”,如下图所示：2.按下图打开通讯参数设置。
3.选择正确的端口号，如下图所示，点击保存。
1.读取集中器地址切换到“配置集中器”页面，点击“集中器地址”栏中的“读取”按钮，集中器地址将会自动显示到“读取”按钮右侧的方框中。
如下图所示：2.修改集中器地址切换到“配置集中器”页面，在“集中器地址”栏中的“设置”按钮右侧的方框中填入将要设置的集中器地址（必须是14位数字），然后“设置”按钮即可。
设置成功后系统将提示“设置成功”，如下图所示：3.读取集中器时钟在“配置集中器”页面中，点击“集中器时钟”栏内的“读取”按钮，集中器实时时钟将会自动显示到“读取”按钮右侧的方框中。
如下图所示：4.设置集中器时钟在“配置集中器”页面中“集中器时钟”栏内的“设置”按钮右侧的方框填入（或选择）将要设置的时间数据，然后点击“设置”按钮即可，设置成功后系统将提示“设置成功”，如下图所示：5.读取程序版本在“配置集中器”页面中，点击“系统版本”栏内的“读取”按钮，集中器的程序版本会自动显示到“读取”按钮下方的方框中。
南京能瑞8015集中器安装与调试一、安装接线图二、安装注意事项1、接线端子2、5、8、10对应的是A、B、C三项电压和零线，1、3端子是A相电流进出线；4、6端子是B相电流进出线；7、9端子是C相电流进出线；2、如果需要终端实现交采计量功能，电压电流需要都接上，不需要则只接A、B、C三项电压和零线即可。
3、安装手机卡和天线，同时记录卡号4、注意终端载波模块的厂家和电表载波模块的厂家要一致，如：终端载波模块的厂家为东软，则现场电表载波模块的厂家也必须是东软的。
5、记录终端的逻辑地址和资产号，及所带台区的电表资产信息，注意档案的正确性，不要出现终端和所带电表不一致情况。
三、主站建档在朗新186系统中建档，不做赘述，可以联系主站厂家。
四、主站调试在朗新186系统中建完档以后，同步到《用户用电信息采集系统》，从主站下发测量点配置信息，具体如何下发可以联系主站厂家。
通讯端口：31：表示载波（小无线）通讯协议：1：DL/T 645-199730：DL/T 645-2007（最多）2：交流采样装置通信协议通讯速率：DL/T 645-1997，1200DL/T 645-2007，2400用户大类：0：缺省值1：大型专变用户2：中小型专变用户3：三相一般工商业用户4：单相一般工商业用户5：居民用户（典型配置）6：公用配变考核计量点用户小类：0：缺省值1：单相智能电能表用户（典型配置）2：三相智能电能表用户重点用户：0：非重点用户（典型配置）1：重点用户五、下发任务下发日冻结任务和其它任务，具体下发哪些任务要结合当地的考核数据项来定，或者联系主站厂家。
六、现场终端档案读取（或者档案可以从主站导出来）主站导档案比较快捷，以下是从现场终端借助掌机导取档案步骤：1、新建终端开机—程序—确认—<gw376>—确认—终端参数—确认—确认—终端档案—确认，进入如下画面：然后进行终端信息输入：终端名称：输入终端逻辑地址行政区划：终端面板上的逻辑地址前四位终端地址：终端面板上的逻辑地址后四位输完之后点击确认—退出—退出—退出2、查询测量点档案库存开机—程序—确认—<gw376>—确认—电表参数—确认—终端列表—确认—选择对应台区终端—确认—电表参数—确认—查询测量点档案库存—确认—完成后点击13、查询测量点数据库存开机—程序—确认—<gw376>—确认—电表参数—确认—终端列表—确认—选择对应台区终端—确认—电表参数—确认—查询测量点数据库存—确认。

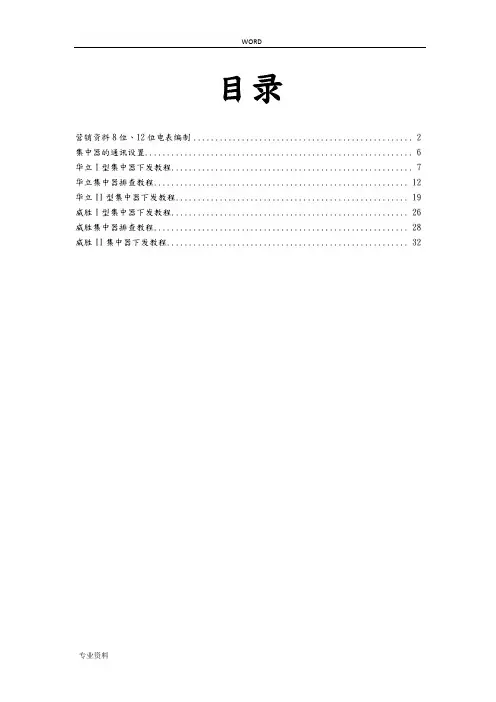

目录营销资料8位、12位电表号码编制 (2)集中器的通讯设置 (6)华立I型集中器下发教程 (7)华立集中器排查教程 (12)华立II型集中器下发教程 (19)威胜I型集中器下发教程 (26)威胜集中器排查教程 (28)威胜II集中器下发教程 (32)营销资料8位、12位电表号码编制图1（1）打开营销资料，点击文档下方“插入工作表”新建工作表，点击文档左上角全选复制到新工作表中，如图2所示；图2（2）选择第一、第二列插入两列空白列，如图3所示；图3（3）点击上方函数公式（fx），选择函数公式RIGHT，出现如图4所示。
函数公式填写：①第一行选择需要修改的文本，如图4中“资产编号”；②第二行填“8”即可，点击“确定”计算出结果，得到一个8位数电表编号；图4（4）点击上方函数公式（fx），选择函数公式COMCATENATE，出现如图5所示。
函数公式填写：①第一行填入“”000””（要带双引号，双引号为英语半角输入）；②第二行选择上一步的8位，点击“确定”计算出结果，得到一个12位数电表编号；。
图5（5）选择刚做出的8位、12位数电表编号，出现黑色实习“+”，双击得出两列数列。
如图6所示；图6（6）全选两列数列复制，右键选择“选择性粘贴”选择“数值”确定即可，否则复制出其他电子表格为公式不可使用。
如图7所示；图7集中器的通讯设置图1在对集中器下发资料前，先对集中器进行通讯设置，移动卡与联通卡的设置有区别详细如图1所示；华立I型集中器下发教程图1（1）打开华立集中器调试软件模板，如图1所示。
图2（2）在“表地址”复入12位电表编码并保存，如所图2所示。
图3（3）打开软件，双击“采集模型按钮”，点击“端口”。
弹出如图4所示。
图4（4）点击确定“串口”，确保波特率为9600。
图5（5）点击“[参数]”前的“+”，出现如图5所示。
图6（6）点击“测量点参数”，出现如图6所示。
各按钮说明：配置——用作于导入已做好的下发数据文件；设置——用作于把导入的下发数据文件上传到集中器中；读取——用作于读取集中器中的数据文件；删除——用作于删除导入的下发数据文件；表总表——导入下发数据文件中的总表数；抄成功数——读取集中器中数据方显示，一般比表总表少一个；设置数量——用作于设置时每贞上传电表的个数，一般不作修改，最高可设置20（数值越高越可能掉贞）；下发数据操作：①点击“配置”，出现如图7所示，点击“打开”导入做好的下发数据文件，点击“确定”（“保存”用作于读取集中器数据后保存数据，“表计参数”不进行修改默认即可），成功导入会出现如图7左侧所示；※重点：点击“打开”或“确定”都会出现“从数据库导入表计参数吗？”，请选择“否”，如图8所示。
目录营销资料8位、12位电表编制 (2)集中器的通讯设置 (6)华立I型集中器下发教程 (7)华立集中器排查教程 (12)华立II型集中器下发教程 (19)威胜I型集中器下发教程 (26)威胜集中器排查教程 (28)威胜II集中器下发教程 (32)营销资料8位、12位电表编制图1（1）打开营销资料，点击文档下方“插入工作表”新建工作表，点击文档左上角全选复制到新工作表中，如图2所示；图2（2）选择第一、第二列插入两列空白列，如图3所示；图3（3）点击上方函数公式（fx），选择函数公式RIGHT，出现如图4所示。
函数公式填写：①第一行选择需要修改的文本，如图4中“资产编号”；②第二行填“8”即可，点击“确定”计算出结果，得到一个8位数电表编号；图4（4）点击上方函数公式（fx），选择函数公式COMCATENATE，出现如图5所示。
函数公式填写：①第一行填入“”000””（要带双引号，双引号为英语半角输入）；②第二行选择上一步的8位，点击“确定”计算出结果，得到一个12位数电表编号；。
图5（5）选择刚做出的8位、12位数电表编号，出现黑色实习“+”，双击得出两列数列。
如图6所示；图6（6）全选两列数列复制，右键选择“选择性粘贴”选择“数值”确定即可，否则复制出其他电子表格为公式不可使用。
如图7所示；图7集中器的通讯设置图1在对集中器下发资料前，先对集中器进行通讯设置，移动卡与联通卡的设置有区别详细如图1所示；华立I型集中器下发教程图1（1）打开华立集中器调试软件模板，如图1所示。
图2（2）在“表地址”复入12位电表编码并保存，如所图2所示。
图3（3）打开软件，双击“采集模型按钮”，点击“端口”。
弹出如图4所示。
图4（4）点击确定“串口”，确保波特率为9600。
图5（5）点击“[参数]”前的“+”，出现如图5所示。
图6（6）点击“测量点参数”，出现如图6所示。
各按钮说明：配置——用作于导入已做好的下发数据文件；设置——用作于把导入的下发数据文件上传到集中器中；读取——用作于读取集中器中的数据文件；删除——用作于删除导入的下发数据文件；表总表——导入下发数据文件中的总表数；抄成功数——读取集中器中数据方显示，一般比表总表少一个；设置数量——用作于设置时每贞上传电表的个数，一般不作修改，最高可设置20（数值越高越可能掉贞）；下发数据操作：①点击“配置”，出现如图7所示，点击“打开”导入做好的下发数据文件，点击“确定”（“保存”用作于读取集中器数据后保存数据，“表计参数”不进行修改默认即可），成功导入会出现如图7左侧所示；※重点：点击“打开”或“确定”都会出现“从数据库导入表计参数吗？”，请选择“否”，如图8所示。
DJGZ33-WFET1600集中器使用说明书（V1.0）目录1简介 (2)2主要技术指标 (2)3终端主要功能 (3)3.1无线远程通信功能 (3)3.2状态检测与告警功能 (3)3.3数据采集与统计分析 (4)3.4安全管理与用户权限 (4)3.5低压电力载波抄表功能 (4)4安装与接线 (4)4.1集中器安装 (4)4.2电源接线说明 (6)4.3接线端子及接线说明 (6)5调试说明 (8)5.1键盘说明 (8)5.2菜单操作说明 (8)5.3电表档案设置 (10)5.4网络参数设置 (10)5.5终端地址 (13)6保修期限 (13)7声明 (14)简介1.1 概述本产品在研发过程中广泛征求了科研、制造厂家及用户的意见，充分利用了长沙威胜信息技术有限公司多年来在电表和终端开发中积累的经验，结合国家电网公司《电力用户用电信息采集系统功能规范》等标准、综合了先进的移动通信技术、32位RISC嵌入式软硬件平台、专业级实时LINUX嵌入式操作系统、高精度电能计量等技术。
具备远方抄表、电能计量、需量统计、电能质量测量、主动上报、低压载波抄表等功能，具有功能强大、使用简单、运行稳定、维护方便、采集精度高、可靠性高、存储容量大、开放性好、性价比高的特点。
2 主要技术指标●准确度等级（交流采样功能选配）有功0.5/1.0级；无功2级●参比电压3╳220V/380V （三相四线）●额定电流3╳1.5(6.0)A●额定频率50Hz●外型尺寸290mm×180mm×95mm●电气参数：正常工作电压0．9Un~1.1Un极限工作电压0.70Un~1.30Un电压线路功耗≤10VA电流线路功耗≤0.5VA停电抄表电池电压 4.8~6.0VDC表2-1 电气参数要求●时钟参数时钟准确度（日误差）≤0.5 s/d（0℃~+40℃时：±2ppm;-40℃~+85℃时：±3.5ppm）电池寿命10年电池连续工作时间≥5年停电后数据保存时间≥10年表2-2 时钟参数要求●气候条件正常工作温度-25℃~55℃极限工作温度-40℃~70℃02产品型号：DJGZ33-WFET1600集中器文件名称：使用说明书存储和运输温度-40℃~75℃存储和工作湿度≤95%表2-3 气候条件要求技术参数主站规约Q／GDW 376.1-2009《电力用户用电信息采集系统通信协议：主站与采集终端通信协议》电表规约DL/T 645、威胜、浙江等。
