低压集抄集中器(华立、威胜)调试教程目录营销资料8位、12位电表号码编制 (3)集中器的通讯设置 (8)华立I型集中器下发教程 (9)华立集中器排查教程 (17)华立II型集中器下发教程 (28)威胜I型集中器下发教程 (39)威胜集中器排查教程 (42)威胜II集中器下发教程 (48)营销资料8位、12位电表号码编制图1（1）打开营销资料，点击文档下方“插入工作表”新建工作表，点击文档左上角全选复制到新工作表中，如图2所示；图2（2）选择第一、第二列插入两列空白列，如图3所示；图3（3）点击上方函数公式（fx），选择函数公式RIGHT，出现如图4所示。

函数公式填写：①第一行选择需要修改的文本，如图4中“资产编号”；②第二行填“8”即可，点击“确定”计算出结果，得到一个8位数电表编号；图4（4）点击上方函数公式（fx），选择函数公式COMCATENATE，出现如图5所示。

函数公式填写：①第一行填入“”000””（要带双引号，双引号为英语半角输入）；②第二行选择上一步的8位，点击“确定”计算出结果，得到一个12位数电表编号；。

图5（5）选择刚做出的8位、12位数电表编号，出现黑色实习“+”，双击得出两列数列。

如图6所示；图6（6）全选两列数列复制，右键选择“选择性粘贴”选择“数值”确定即可，否则复制出其他电子表格为公式不可使用。

如图7所示；图7集中器的通讯设置图1在对集中器下发资料前，先对集中器进行通讯设置，移动卡与联通卡的设置有区别详细如图1所示；华立I型集中器下发教程图1（1）打开华立集中器调试软件模板，如图1所示。

图2（2）在“表地址”复入12位电表编码并保存，如所图2所示。

图3（3）打开软件，双击“采集模型按钮”，点击“端口”。

弹出如图4所示。

图4（4）点击确定“串口”，确保波特率为9600。

图5（5）点击“[参数]”前的“+”，出现如图5所示。

图6（6）点击“测量点参数”，出现如图6所示。

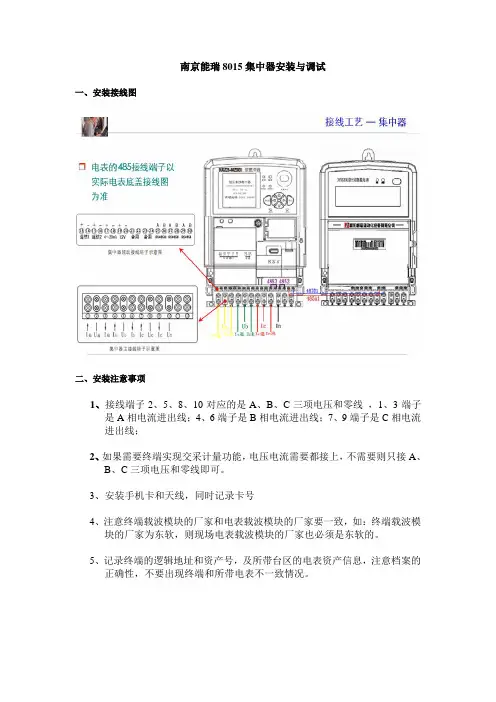

南京能瑞8015集中器安装与调试一、安装接线图二、安装注意事项1、接线端子2、5、8、10对应的是A、B、C三项电压和零线，1、3端子是A相电流进出线；4、6端子是B相电流进出线；7、9端子是C相电流进出线；2、如果需要终端实现交采计量功能，电压电流需要都接上，不需要则只接A、B、C三项电压和零线即可。

3、安装手机卡和天线，同时记录卡号4、注意终端载波模块的厂家和电表载波模块的厂家要一致，如：终端载波模块的厂家为东软，则现场电表载波模块的厂家也必须是东软的。

5、记录终端的逻辑地址和资产号，及所带台区的电表资产信息，注意档案的正确性，不要出现终端和所带电表不一致情况。

三、主站建档在朗新186系统中建档，不做赘述，可以联系主站厂家。

四、主站调试在朗新186系统中建完档以后，同步到《用户用电信息采集系统》，从主站下发测量点配置信息，具体如何下发可以联系主站厂家。

通讯端口：31：表示载波（小无线）通讯协议：1：DL/T 645-199730：DL/T 645-2007（最多）2：交流采样装置通信协议通讯速率：DL/T 645-1997，1200DL/T 645-2007，2400用户大类：0：缺省值1：大型专变用户2：中小型专变用户3：三相一般工商业用户4：单相一般工商业用户5：居民用户（典型配置）6：公用配变考核计量点用户小类：0：缺省值1：单相智能电能表用户（典型配置）2：三相智能电能表用户重点用户：0：非重点用户（典型配置）1：重点用户五、下发任务下发日冻结任务和其它任务，具体下发哪些任务要结合当地的考核数据项来定，或者联系主站厂家。

六、现场终端档案读取（或者档案可以从主站导出来）主站导档案比较快捷，以下是从现场终端借助掌机导取档案步骤：1、新建终端开机—程序—确认—<gw376>—确认—终端参数—确认—确认—终端档案—确认，进入如下画面：然后进行终端信息输入：终端名称：输入终端逻辑地址行政区划：终端面板上的逻辑地址前四位终端地址：终端面板上的逻辑地址后四位输完之后点击确认—退出—退出—退出2、查询测量点档案库存开机—程序—确认—<gw376>—确认—电表参数—确认—终端列表—确认—选择对应台区终端—确认—电表参数—确认—查询测量点档案库存—确认—完成后点击13、查询测量点数据库存开机—程序—确认—<gw376>—确认—电表参数—确认—终端列表—确认—选择对应台区终端—确认—电表参数—确认—查询测量点数据库存—确认。

集中器使用说明书一、概述 (2)二、执行标准 (2)三、系统特点 (2)四、主要技术指标 (3)4.1 基本参数 (3)4.2 硬件组成表 (3)4.3 软件构成表 (3)五、功能配置表 (4)六、工作原理 (5)6.1 工作原理简述 (5)6.2 硬件原理图 (6)6.3 软件流程图 (7)6.4现场拓扑图 (8)6.5系统架构图 (9)七、外观及端子说明 (10)7.1 安装尺寸图 (10)7.2 外观结构示意图 (11)7.3 接线图 (11)八、操作说明 (12)8.1 操作流程 (12)8.2 安装说明 (13)8.3 指示灯 (13)8.4 主站操作说明 (13)8.5 界面操作说明 (14)8.6 短信控制说明 (14)8.7 级联操作说明 (15)8.8 升级操作说明 (15)九、初始化 (16)9.1 集中器核心板程序烧写流程 (16)9.2 集中器功能测试流程 (33)9.3集中器常见故障处理 (36)十、维护 (37)十一、注意事项 (37)一、概述集中器是集抄系统中心管理设备负责主站命令的传送，抄表数据的存储，自动抄表任务的执行与事件的记录等功能。

二、执行标准《Q/GDW 374.2-2009电力用户用电信息采集系统技术规范：集中抄表终端技术规范》《Q/GDW 375.2-2009电力用户用电信息采集系统技术规范：集中器型式规范》《Q/GDW 376.1-2009电力用户用电信息采集系统技术规范：主站与采集终端通信协议》《Q/GDW 376.2-2009电力用户用电信息采集系统技术规范：集中器本地通信模块接口协议》三、系统特点◆工业级32位ARM9处理器和Linux嵌入式系统与嵌入式数据库技术。

◆同时支持无线、晓程、东软等本地模块的模块路由模式或集中器路由模式。

◆智能的集中器中继路由抄表算法（基于嵌入式数据库数据挖掘统计分析能力与速度），配主流厂家的芯片现场平均每户3到4秒的实时表码抄表速度与100%的实时抄到率。

南京能瑞8015集中器安装与调试一、安装接线图二、安装注意事项1、接线端子2、5、8、10对应的是A、B、C三项电压和零线，1、3端子是A相电流进出线；4、6端子是B相电流进出线；7、9端子是C相电流进出线；2、如果需要终端实现交采计量功能，电压电流需要都接上，不需要则只接A、B、C三项电压和零线即可。

3、安装手机卡和天线，同时记录卡号4、注意终端载波模块的厂家和电表载波模块的厂家要一致，如：终端载波模块的厂家为东软，则现场电表载波模块的厂家也必须是东软的。

5、记录终端的逻辑地址和资产号，及所带台区的电表资产信息，注意档案的正确性，不要出现终端和所带电表不一致情况。

三、主站建档在朗新186系统中建档，不做赘述，可以联系主站厂家。

四、主站调试在朗新186系统中建完档以后，同步到《用户用电信息采集系统》，从主站下发测量点配置信息，具体如何下发可以联系主站厂家。

通讯端口：31：表示载波（小无线）通讯协议：1：DL/T 645-199730：DL/T 645-2007（最多）2：交流采样装置通信协议通讯速率：DL/T 645-1997，1200DL/T 645-2007，2400用户大类：0：缺省值1：大型专变用户2：中小型专变用户3：三相一般工商业用户4：单相一般工商业用户5：居民用户（典型配置）6：公用配变考核计量点用户小类：0：缺省值1：单相智能电能表用户（典型配置）2：三相智能电能表用户重点用户：0：非重点用户（典型配置）1：重点用户五、下发任务下发日冻结任务和其它任务，具体下发哪些任务要结合当地的考核数据项来定，或者联系主站厂家。

六、现场终端档案读取（或者档案可以从主站导出来）主站导档案比较快捷，以下是从现场终端借助掌机导取档案步骤：1、新建终端开机—程序—确认—<gw376>—确认—终端参数—确认—确认—终端档案—确认，进入如下画面：然后进行终端信息输入：终端名称：输入终端逻辑地址行政区划：终端面板上的逻辑地址前四位终端地址：终端面板上的逻辑地址后四位输完之后点击确认—退出—退出—退出2、查询测量点档案库存开机—程序—确认—<gw376>—确认—电表参数—确认—终端列表—确认—选择对应台区终端—确认—电表参数—确认—查询测量点档案库存—确认—完成后点击13、查询测量点数据库存开机—程序—确认—<gw376>—确认—电表参数—确认—终端列表—确认—选择对应台区终端—确认—电表参数—确认—查询测量点数据库存—确认。

智能电表采集集抄现场安装调试流程集抄的实施以及安装调试流程一、现场勘察和安装1.实地勘察：对所装台区进行一个详细的实地勘察，以便确定其最终的实施方案。

勘察的主要内容有：变压器的安装位置；各个台区电表的安装位置和表计类型（485表、载波表、带无线通讯的电能表），以及现场电表安装布线距离详细了解清楚台区布线情况。

2.确定集中器和采集器的最佳安装位置。

集中器一般安装在变压器下跟台区总表在一起；采集器安装数量应视现场电表数量确定（每台采集器下挂表数量≤32只），根据现场电表分布确认采集器安装点。

特别是主意的是集中器和采集器的最佳距离应小于或等于400米。

确认好初步定下的安装点后绘出现场施工草图，便于后期维护。

3.确认好485通讯的理论有效距离是1200 m。

载波通讯理论距离是1.2 km。

4.安装前的准备：a、营销系统确认好安装台区下所有电表地址、通讯协议、电表类型等，营销数据是否已经到主站，条件允许情况下应先在主站上先完成建档工作。

b、明确集中器的主站IP地址、APN设置正确以及SIM是否APN绑定等，集中器装SIM 卡和天线。

c、准备好安装所需要的相应的材料：电缆线、485线、SIM卡、需要更换的表计等。

正确统计的台区用户档案，包括总户数、户号、用户姓名、电表地址、表箱、表号等。

确定安装条件是否具备、远程通信通道。

如现场有干扰源，应采取有效的措施。

d、目前所用集中器和采集器，窄带载波根据载波芯片共分为东软、晓程、鼎信、斯康芯片，现场安装是检查好集中器和采集器的通讯模块确保同一种产品。

保证安装好后能正常载波通讯。

5.设备的安装以及调试(见集中器操作手册)安装调试的推荐步骤：选定采集器安装点→采集器安装→采集器485口引出485总线→台区各电表485口接485总线→集中器安装→台区总表接RS485I→登陆GPRS网路→联系主站人员参数下发→测量点电表参数下发→检查各测量点电表参数→操作集中器键盘实时抄表→观察集中器载波/485抄表灯闪烁(见集中器操作手册)→查看各测量点电表实时数据，现场确认数据抄上。

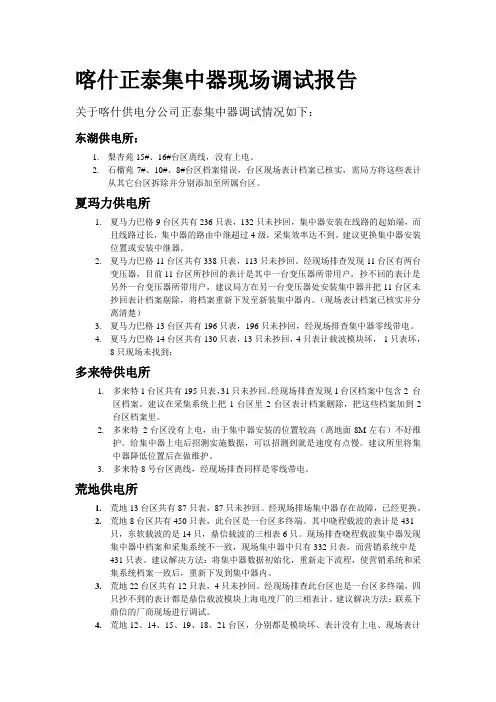

喀什正泰集中器现场调试报告关于喀什供电分公司正泰集中器调试情况如下：东湖供电所：1.梨杏苑15#、16#台区离线，没有上电。

2.石榴苑7#、10#、8#台区档案错误，台区现场表计档案已核实，需局方将这些表计从其它台区拆除并分别添加至所属台区。

夏玛力供电所1.夏马力巴格9台区共有236只表，132只未抄回，集中器安装在线路的起始端，而且线路过长，集中器的路由中继超过4级，采集效率达不到。

建议更换集中器安装位置或安装中继器。

2.夏马力巴格11台区共有338只表，113只未抄回。

经现场排查发现11台区有两台变压器，目前11台区所抄回的表计是其中一台变压器所带用户，抄不回的表计是另外一台变压器所带用户，建议局方在另一台变压器处安装集中器并把11台区未抄回表计档案剔除，将档案重新下发至新装集中器内。

（现场表计档案已核实并分离清楚）3.夏马力巴格13台区共有196只表，196只未抄回，经现场排查集中器零线带电。

4.夏马力巴格14台区共有130只表，13只未抄回，4只表计载波模块坏，1只表坏，8只现场未找到；多来特供电所1.多来特1台区共有195只表，31只未抄回。

经现场排查发现1台区档案中包含2 台区档案。

建议在采集系统上把1台区里2台区表计档案删除，把这些档案加到2台区档案里。

2.多来特2台区没有上电，由于集中器安装的位置较高（离地面8M左右）不好维护。

给集中器上电后招测实施数据，可以招测到就是速度有点慢。

建议所里将集中器降低位置后在做维护。

3.多来特8号台区离线，经现场排查同样是零线带电。

荒地供电所1.荒地13台区共有87只表，87只未抄回。

经现场排场集中器存在故障，已经更换。

2.荒地8台区共有450只表，此台区是一台区多终端。

其中晓程载波的表计是431只，东软载波的是14只，鼎信载波的三相表6只。

现场排查晓程载波集中器发现集中器中档案和采集系统不一致，现场集中器中只有332只表，而营销系统中是431只表。

弥亚微集中器安装调试培训资料1 / 7目录集中器安装说明 (3)弥亚微载波模块安装说明 (4)主站操作说明 (6)现场调试 (7)2 / 7集中器安装说明1.1、安装位置：集中器的安装位置最好安装在低压室和计量室或可供安全调试的位置。

1.2、天线安装位置：保证集中器可以正常的接受到移动信号的位置。

1.3、接线方式：弥亚微集中器采用的是三相四线的供电方式，即：1.4、台区考核表接线方式：集中器的与台区考核表的链接是以485线链接，接线方式是29为A，30为B。

即：1.5、集中器的内安装SIM卡，并且卡已开通数据业务。

天线安装位置符合《集抄终端安装规范》，并且保证集中器的接收移动信号正常。

3 / 74 / 7弥亚微载波模块安装说明2.1、需要安装弥亚微电力载波模块的电表必须符合《单相智能电能表型式规范》的各引脚定义。

请在安装前确认。

2.2、需要安装弥亚微电力载波模块的电表必须符合《单相智能电能表型式规范》的各引脚定义。

请在安装前确认。

2.3、弥亚微电子电力载波模块各引脚定义如下图，符合《单相智能电能表型式规范》模块弱电接口引脚定义（底视图）模块强电接口引脚定义（底视图）D 12VG N D/S E TR X D/R S TE v e n tD 12VG N D5V T X DS T AR e s e r veN LN L注:切记弱电和强电接口正确对应.2.4、弥亚微电力载波模块支持带电热插拔，但为了人员安全考虑，建议将电表断电后进行模块的插拔。

2.5、弥亚微电力载波模块上电后，模块会通过串口自动与单相电表进行通讯以读取电表表号，该过程自动进行，无须人工干预。

当模块上的2个LED指示灯各闪烁一次后，说明载波模块已读取到电表内的表号，LED指示灯不再闪烁，进入待机状态。

注:若出现仅有1个LED灯闪烁1次,或1个LED灯每隔3秒闪烁1次等情况,应告知专业人员调换.请安装人员在载波模块上电之后，观察LED的状态，确认模块已进行正常工作状态。

集中器现场调试及抄表数据查询操作步骤1)查询集中器点击“运行管理”，进入运行管理界面，选择现场管理-现场调试-现场调试，进入终端调试界面，如图所示：查询集中器有两种方法：➢快速查询快速查询的查询条件包括终端地址和采集点名称，查询方式为模糊查询，如图所示：输入查询条件，点击“go”按钮，查询结果会在左侧终端列表中显示，如图所示：点击“移除列表”按钮，可以把列表中的终端清空。

➢高级查询点击“高级查询”按钮，弹出终端选择界面，如图所示：终端属性包括9种属性条件，可按地市公司、采集点名称、终端地址、终端类型、终端状态等属性进行联合查询。

将集中器、采集器和台区用户档案按照对应关系导入后，系统会将集中器名称自动置为台区的名称，查询结果界面如图所示：选中集中器，点击“单选”按钮，终端由左侧列表移置右侧列表，点击“确定”按钮，返回现场调试界面，选择的集中器会在现场调试界面的左侧列表中显示，在列表中选中终端，如图所示：2)配置集中器主信道组选中“允许修改”选择框，将控件置为可编辑，在主信道组旁的下来框中对集中器所属的主信道组进行配置，如图所示：，供电局的操作人员需要将集中器的的通道组配置为所属电业局的通道组，如锦江供电局属于电业局，则需要将锦江供电局的集中器所属的主信道组设为“低压集抄GPRS通道组”，设置好通道组后，点击“参数保存”按钮，将通道组参数保存。

3)检查集中器主信道组当集中器上线即接入采集系统后，集中器列表中集中器旁显示灯会由灰色变成绿色，如图所示：，如果一小时集中器都没有上线，集中器旁显示灯会由灰色变成红色，如图所示：。

4)电表参数下发当集中器上线后，需要对电表参数进行下发，选择“测量总加”选项卡，进入测量总加界面，如图所示：对于未下发或下发未成功的测量点，系统会在测量点编号前的选择框打勾，如图所示：先选中“全选”选择框，在选中“测量点”选择框，如图所示：点击“参数下发”按钮，弹出提示框，如图所示：点击“确定”按钮，将电能表参数下发，下发结果界面如图所示：下发成功后，测量点编号前的选择框的打勾会消掉，如图所示：5)数据召测点击“基本应用”，进入基本应用界面，选择数据采集管理-数据召测，进入数据召测界面，如图所示：在该操作界面可以召测终端状态数据、终端事项以及终端冻结和统计数据。

集中器使用说明书一、概述 (2)二、执行标准 (2)三、系统特点 (2)四、主要技术指标 (3)4.1 基本参数 (3)4.2 硬件组成表 (3)4.3 软件构成表 (3)五、功能配置表 (4)六、工作原理 (5)6.1 工作原理简述 (5)6.2 硬件原理图 (6)6.3 软件流程图 (7)6.4现场拓扑图 (8)6.5系统架构图 (9)七、外观及端子说明 (10)7.1 安装尺寸图 (10)7.2 外观结构示意图 (11)7.3 接线图 (11)八、操作说明 (12)8.1 操作流程 (12)8.2 安装说明 (13)8.3 指示灯 (13)8.4 主站操作说明 (13)8.5 界面操作说明 (14)8.6 短信控制说明 (14)8.7 级联操作说明 (15)8.8 升级操作说明 (15)九、初始化 (16)9.1 集中器核心板程序烧写流程 (16)9.2 集中器功能测试流程 (33)9.3集中器常见故障处理 (36)十、维护 (37)十一、注意事项 (37)一、概述集中器是集抄系统中心管理设备负责主站命令的传送，抄表数据的存储，自动抄表任务的执行与事件的记录等功能。

二、执行标准《Q/GDW 374.2-2009电力用户用电信息采集系统技术规范：集中抄表终端技术规范》《Q/GDW 375.2-2009电力用户用电信息采集系统技术规范：集中器型式规范》《Q/GDW 376.1-2009电力用户用电信息采集系统技术规范：主站与采集终端通信协议》《Q/GDW 376.2-2009电力用户用电信息采集系统技术规范：集中器本地通信模块接口协议》三、系统特点◆工业级32位ARM9处理器和Linux嵌入式系统与嵌入式数据库技术。

◆同时支持无线、晓程、东软等本地模块的模块路由模式或集中器路由模式。

◆智能的集中器中继路由抄表算法（基于嵌入式数据库数据挖掘统计分析能力与速度），配主流厂家的芯片现场平均每户3到4秒的实时表码抄表速度与100%的实时抄到率。

DJGZ33-WFET1600集中器使用说明书（V1.0）尊敬的用户：长沙威胜信息技术有限公司一直致力于科技创新，以信息技术为社会创造价值，努力以先进的技术、可靠的产品、一流的服务，更高、更快、更优地满足客户对信息应用产品的需求。

本使用说明书主要向您介绍我公司生产的DJGZ33-WFET1600集中器的性能、功能、安装、接线与调试等内容。

在使用终端前，请先仔细阅读本手册。

在应用中如果您有任何问题和要求，或需要相关的技术支持，可以通过下面的方式与我们联系，我们将及时给予回应。

衷心感谢您选择长沙威胜信息技术有限公司的产品。

地址：湖南长沙高新技术开发区桐梓坡西路468号威胜科技园邮编：410013电话：800-8496688，400-6776688传真：9，9E-mail：网址：目录1简介 .......................................................................................................... 错误!未定义书签。

2主要技术指标 .......................................................................................... 错误!未定义书签。

3终端主要功能 .......................................................................................... 错误!未定义书签。

3.1无线远程通信功能 .................................................................................. 错误!未定义书签。

3.2状态检测与告警功能 .............................................................................. 错误!未定义书签。

高速载波现场安装调试指导书目录一、低压载波系统简介： (2)1.1载波系统拓扑结构参考图： (2)1.2 载波集中器简单说明 (2)二、工程人员现场准备工作 (3)2.1 现场调试设备准备： (3)2.2 了解现场各台区表的总数，包括： (3)2.3 实地考察台区； (3)2.4上位机抄表系统安装 (4)三、现场安装调试工作 (4)3.1现场安装集中器 (4)3.2 集中器调试 (4)3.3载波调试 (5)3.4 正常投入运行 (5)四、调试常见问题 (5)4.1 台区间串扰问题 (5)4.2集中器 (6)4.3复费率载波转485转发终端 (6)4.4 电表 (6)4.5下行信道测试 (6)4.6下行信道确认 (6)4.7噪声源 (6)4.8载波 (6)一、低压载波系统简介：压载波系统由集采系统主站、载波集中器、载波电能表或终端组成。

集中器：完成对电表或终端的载波通讯，同时将抄表数据上传到国网集采主站。

低压载波的特点在于电能表数据、或终端数据通过低压电力线介质进行通讯，一般传输通道：220V\50Hz 电力线载波载波方式：HPLC 载波，OFDM 调制，通讯协议类型：DLT645-07,376.2，689协议。

1.1载波系统拓扑结构参考图：信信信信...信信信信信信信信信信...信信信信信信信信信信信信信二、工程人员现场准备工作准备工作是否充分会严重影响后续安装调试工作的进度，所以必须提前与客户沟通、了解清楚，请客户准备好相关的资料或设备。

2.1 现场调试设备准备：应该在安装集中器前上电测试集中器是否工作正常，参考各厂家集中器的使用说明书。

2.2 了解现场各台区情况：单相表的总数、规格型号，厂家；协议类型。

三相表的总数、规格型号，厂家，协议类型，台区走线情况，架空线或埋地电缆走线，台区半径，相邻台区等。

2.3 实地考察台区；用户提供各台区走线布局图；根据图纸现场查看各台区走线结构，走线类型为地埋还是架空线，记录各支路走线的距离，核实表箱位置、记录表箱号、记录并核对电表位置及表号（地址）；变压器位置等，建立完整的现场档案，发回公司存档。
