低压集抄集中器(华立、威胜)调试教程

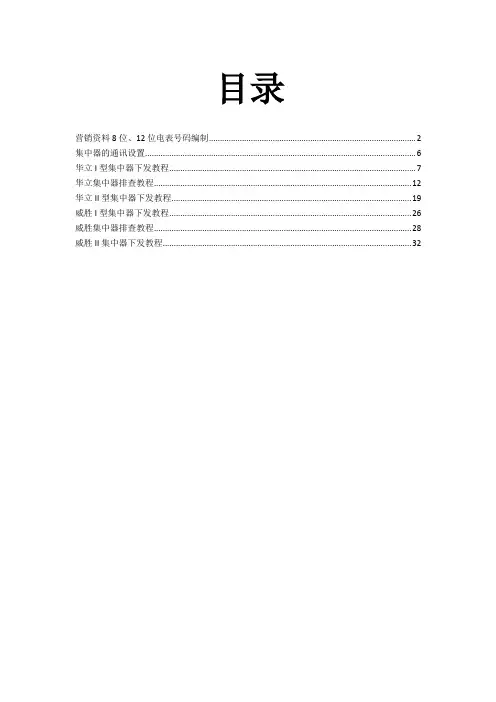

目录营销资料8位、12位电表号码编制 (2)集中器的通讯设置 (6)华立I型集中器下发教程 (7)华立集中器排查教程 (12)华立II型集中器下发教程 (19)威胜I型集中器下发教程 (26)威胜集中器排查教程 (28)威胜II集中器下发教程 (32)营销资料8位、12位电表号码编制图1（1）打开营销资料，点击文档下方“插入工作表”新建工作表，点击文档左上角全选复制到新工作表中，如图2所示；图2（2）选择第一、第二列插入两列空白列，如图3所示；图3（3）点击上方函数公式（fx），选择函数公式RIGHT，出现如图4所示。

函数公式填写：①第一行选择需要修改的文本，如图4中“资产编号”；②第二行填“8”即可，点击“确定”计算出结果，得到一个8位数电表编号；图4（4）点击上方函数公式（fx），选择函数公式COMCATENATE，出现如图5所示。

函数公式填写：①第一行填入“”000””（要带双引号，双引号为英语半角输入）；②第二行选择上一步的8位，点击“确定”计算出结果，得到一个12位数电表编号；。

图5（5）选择刚做出的8位、12位数电表编号，出现黑色实习“+”，双击得出两列数列。

如图6所示；图6（6）全选两列数列复制，右键选择“选择性粘贴”选择“数值”确定即可，否则复制出其他电子表格为公式不可使用。

如图7所示；图7集中器的通讯设置图1在对集中器下发资料前，先对集中器进行通讯设置，移动卡与联通卡的设置有区别详细如图1所示；华立I型集中器下发教程图1（1）打开华立集中器调试软件模板，如图1所示。

图2（2）在“表地址”复入12位电表编码并保存，如所图2所示。

图3（3）打开软件，双击“采集模型按钮”，点击“端口”。

弹出如图4所示。

图4（4）点击确定“串口”，确保波特率为9600。

图5（5）点击“[参数]”前的“+”，出现如图5所示。

图6（6）点击“测量点参数”，出现如图6所示。

各按钮说明：配置——用作于导入已做好的下发数据文件；设置——用作于把导入的下发数据文件上传到集中器中；读取——用作于读取集中器中的数据文件；删除——用作于删除导入的下发数据文件；表总表——导入下发数据文件中的总表数；抄成功数——读取集中器中数据方显示，一般比表总表少一个；设置数量——用作于设置时每贞上传电表的个数，一般不作修改，最高可设置20（数值越高越可能掉贞）；下发数据操作：①点击“配置”，出现如图7所示，点击“打开”导入做好的下发数据文件，点击“确定”（“保存”用作于读取集中器数据后保存数据，“表计参数”不进行修改默认即可），成功导入会出现如图7左侧所示；※重点：点击“打开”或“确定”都会出现“从数据库导入表计参数吗？”，请选择“否”，如图8所示。

低压集抄使用手册1、进入低压集抄系统打开低压集抄系统（运行AMR_HMI），输入刚才配置的用户的密码，确定后进入。

2、配置集中器信息打开菜单低压集抄档案→低压电表管理：选择树结构（可选到最高一层）→详细信息里选到集中器信息界面→点击左上角添加按钮：双击新加的集中器→出现配置界面→首先配置对应的终端（选择测量点2的）→确定：再配置其余打*的信息（集中器描述与选择的终端一致，抄表日、抄表小时写0，上行通讯方式写7）→确定：至此，集中器信息添加完毕，完毕后点击保存按钮保存。

双击任何集中器可进行修改，修改完毕后保存。

此外，用关键字搜索可快速找到对应的集中器：3、配置低压用户信息首先制作好低压用户模板，模板如下：用关键字搜索找到集中器→双击找到的集中器→切换到低压用户信息界面：点击“选择Excel”按钮，选择刚刚制作好的模板：点击“导入低压用户信息”按钮，等待一会，当提示“电表信息生成完毕”，表示信息已录入到系统中：双击集中器，可看到低压用户信息已更新：4、修改低压用户信息6.1批量修改低压用户信息重新制作好低压用户模板，模板如下：用关键字搜索找到集中器，双击找到的集中器，切换到低压用户信息界面：用ctrol+A键全部选中低压用户信息，单击“删除”按钮，删除完毕后保存：双击集中器，点击“选择Excel”按钮，选择新制作好的模板：点击“导入低压用户信息”按钮，等待一会，当提示“电表信息生成完毕”，表示信息已录入到系统中：双击集中器，可看到低压用户信息已更新：6.2修改单个低压用户信息用关键字搜索找到集中器，双击找到的集中器，切换到低压用户信息界面：找到需要修改的用户的信息，双击，弹出低压用户配置，更改相应的配置：保存配置，弹出保存数据成功：5、集中器下发表地址7.1批量下发表地址：点击菜单低压档案管理→终端电表配置参数→找到相应的集中器：勾选右下角“全选”→一组下发10个→点击设置：等待一会，提示电表地址下发完毕：点击查询按钮，可查询出设置是否正确：7.2单个用户重新下发表地址：点击菜单低压档案管理→终端电表配置参数→找到相应的集中器：勾选需要下发的信息，点击设置按钮：等待一会，提示电表地址下发完毕：选择相应的用户信息，点击查询按钮，可查询出设置是否正确：6、远程手动抄表点击菜单手动抄表→手动抄表：找到相应的集中器，勾选相应的用户，点击开始抄表按钮：等待一会，出现查询结果：7、远程停送电点击菜单远程控制→低压用户停送电：找到相应的集中器和相应的用户：点击停电控制按钮，输入权限密码（需要在档案管理系统中配置停送电权限）：确定后，等待一会后，提示：同理，点击送电控制，可对用户远程送电。

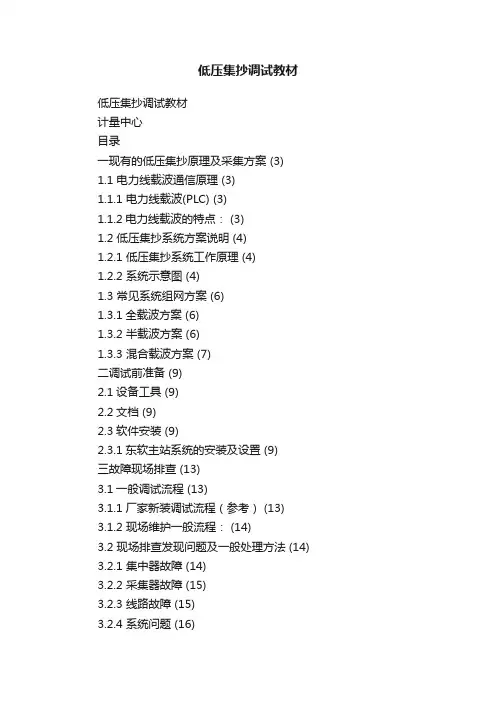

低压集抄调试教材低压集抄调试教材计量中心目录一现有的低压集抄原理及采集方案 (3)1.1 电力线载波通信原理 (3)1.1.1 电力线载波(PLC) (3)1.1.2电力线载波的特点： (3)1.2 低压集抄系统方案说明 (4)1.2.1 低压集抄系统工作原理 (4)1.2.2 系统示意图 (4)1.3 常见系统组网方案 (6)1.3.1全载波方案 (6)1.3.2 半载波方案 (6)1.3.3 混合载波方案 (7)二调试前准备 (9)2.1设备工具 (9)2.2文档 (9)2.3软件安装 (9)2.3.1东软主站系统的安装及设置 (9)三故障现场排查 (13)3.1一般调试流程 (13)3.1.1厂家新装调试流程（参考） (13) 3.1.2 现场维护一般流程： (14)3.2 现场排查发现问题及一般处理方法 (14) 3.2.1 集中器故障 (14)3.2.2 采集器故障 (15)3.2.3 线路故障 (15)3.2.4 系统问题 (16)3.3 相关设备具体操作方法： (17)3.3.1 掌机使用方法 (17)3.3.2 东软集中器基本参数配置（超级终端） (19)3.3.3前置机的使用 (34)3.3.4主站使用方法 (38)3.3.4现场调试主站的方法 (50)附录一：报文读取规则（摘自97规约）： (58)附录二：PLC485M(V3.0)掌上电脑使用说明（全） (69)附录三：集中器现场故障手册 (75)附录四：集抄系统故障处理作业程序卡 (79)一现有的低压集抄原理及采集方案1.1 电力线载波通信原理1.1.1 电力线载波(PLC)电力线载波(PLC)是电力系统特有的、基本的通信方式，电力线载波通讯是指利用现有电力线，通过载波方式将模拟或数字信号进行高速传输的技术。

由于使用坚固可靠的电力线作为载波信号的传输媒介，因此具有信息传输稳定可靠，路由合理、可同时复用远动信号等特点，是唯一不需要线路投资的有线通信方式。

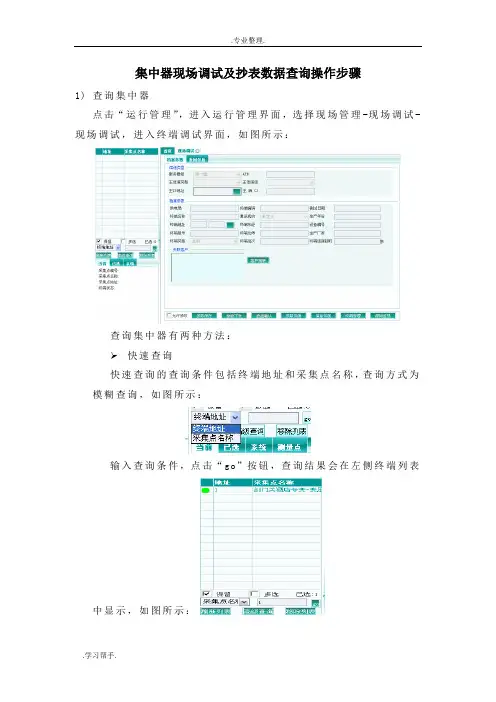

集中器现场调试及抄表数据查询操作步骤1)查询集中器点击“运行管理”，进入运行管理界面，选择现场管理-现场调试-现场调试，进入终端调试界面，如图所示：查询集中器有两种方法：➢快速查询快速查询的查询条件包括终端地址和采集点名称，查询方式为模糊查询，如图所示：输入查询条件，点击“go”按钮，查询结果会在左侧终端列表中显示，如图所示：点击“移除列表”按钮，可以把列表中的终端清空。

➢高级查询点击“高级查询”按钮，弹出终端选择界面，如图所示：终端属性包括9种属性条件，可按地市公司、采集点名称、终端地址、终端类型、终端状态等属性进行联合查询。

将集中器、采集器和台区用户档案按照对应关系导入后，系统会将集中器名称自动置为台区的名称，查询结果界面如图所示：选中集中器，点击“单选”按钮，终端由左侧列表移置右侧列表，点击“确定”按钮，返回现场调试界面，选择的集中器会在现场调试界面的左侧列表中显示，在列表中选中终端，如图所示：2)配置集中器主信道组选中“允许修改”选择框，将控件置为可编辑，在主信道组旁的下来框中对集中器所属的主信道组进行配置，如图所示：，供电局的操作人员需要将集中器的的通道组配置为所属电业局的通道组，如锦江供电局属于电业局，则需要将锦江供电局的集中器所属的主信道组设为“低压集抄GPRS通道组”，设置好通道组后，点击“参数保存”按钮，将通道组参数保存。

3)检查集中器主信道组当集中器上线即接入采集系统后，集中器列表中集中器旁显示灯会由灰色变成绿色，如图所示：，如果一小时集中器都没有上线，集中器旁显示灯会由灰色变成红色，如图所示：。

4)电表参数下发当集中器上线后，需要对电表参数进行下发，选择“测量总加”选项卡，进入测量总加界面，如图所示：对于未下发或下发未成功的测量点，系统会在测量点编号前的选择框打勾，如图所示：先选中“全选”选择框，在选中“测量点”选择框，如图所示：点击“参数下发”按钮，弹出提示框，如图所示：点击“确定”按钮，将电能表参数下发，下发结果界面如图所示：下发成功后，测量点编号前的选择框的打勾会消掉，如图所示：5)数据召测点击“基本应用”，进入基本应用界面，选择数据采集管理-数据召测，进入数据召测界面，如图所示：在该操作界面可以召测终端状态数据、终端事项以及终端冻结和统计数据。

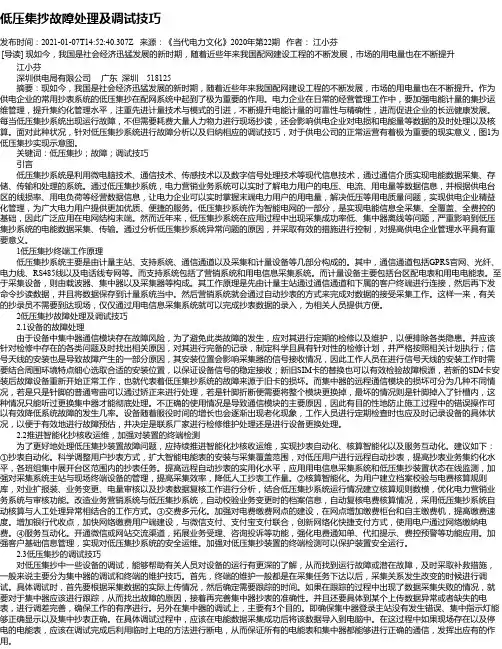

低压集抄故障处理及调试技巧发布时间：2021-01-07T14:52:40.307Z 来源：《当代电力文化》2020年第22期作者：江小芬[导读] 现如今，我国是社会经济迅猛发展的新时期，随着近些年来我国配网建设工程的不断发展，市场的用电量也在不断提升江小芬深圳供电局有限公司广东深圳 518125摘要：现如今，我国是社会经济迅猛发展的新时期，随着近些年来我国配网建设工程的不断发展，市场的用电量也在不断提升。

作为供电企业的常用抄表系统的低压集抄在配网系统中起到了极为重要的作用。

电力企业在日常的经营管理工作中，要加强电能计量的集抄运维管理，提升集约化管理水平，注重先进计量技术与模式的引进，不断提升电能计量的可靠性与精确性，进而促进企业的长远健康发展。

每当低压集抄系统出现运行故障，不但需要耗费大量人力物力进行现场抄读，还会影响供电企业对电损和电能量等数据的及时处理以及核算。

面对此种状况，针对低压集抄系统进行故障分析以及归纳相应的调试技巧，对于供电公司的正常运营有着极为重要的现实意义，图1为低压集抄实现示意图。

关键词：低压集抄；故障；调试技巧引言低压集抄系统是利用微电脑技术、通信技术、传感技术以及数字信号处理技术等现代信息技术，通过通信介质实现电能数据采集、存储、传输和处理的系统。

通过低压集抄系统，电力营销业务系统可以实时了解电力用户的电压、电流、用电量等数据信息，并根据供电台区的线损率、用电负荷等经营数据信息，让电力企业可以实时掌握末端电力用户的用电量，解决低压等用电质量问题，实现供电企业精益化管理，为广大电力用户提供更加优质、便捷的服务。

低压集抄系统作为智能电网的一部分，是实现电能信息全采集、全覆盖、全费控的基础，因此广泛应用在电网结构末端。

然而近年来，低压集抄系统在应用过程中出现采集成功率低、集中器离线等问题，严重影响到低压集抄系统的电能数据采集、传输。

通过分析低压集抄系统异常问题的原因，并采取有效的措施进行控制，对提高供电企业管理水平具有重要意义。

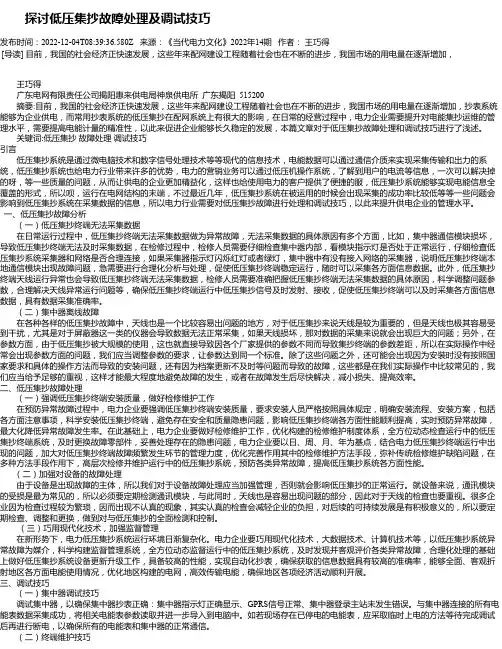

探讨低压集抄故障处理及调试技巧发布时间：2022-12-04T08:39:36.580Z 来源：《当代电力文化》2022年14期作者：王巧得[导读] 目前，我国的社会经济正快速发展，这些年来配网建设工程随着社会也在不断的进步，我国市场的用电量在逐渐增加，王巧得广东电网有限责任公司揭阳惠来供电局神泉供电所广东揭阳 515200摘要:目前，我国的社会经济正快速发展，这些年来配网建设工程随着社会也在不断的进步，我国市场的用电量在逐渐增加，抄表系统能够为企业供电，而常用抄表系统的低压集抄在配网系统上有很大的影响，在日常的经营过程中，电力企业需要提升对电能集抄运维的管理水平，需要提高电能计量的精准性，以此来促进企业能够长久稳定的发展，本篇文章对于低压集抄故障处理和调试技巧进行了浅述。

关键词:低压集抄故障处理调试技巧引言低压集抄系统是通过微电脑技术和数字信号处理技术等等现代的信息技术，电能数据可以通过通信介质来实现采集传输和出力的系统，低压集抄系统也给电力行业带来许多的优势，电力的营销业务可以通过低压机操作系统，了解到用户的电流等信息，一次可以解决掉的呀，等一些质量的问题，从而让供电的企业更加精益化，这样也给使用电力的客户提供了便捷的服，低压集抄系统能够实现电能信息全覆盖的形式，所以呗，运行在电网结构的末端，不过最近几年，低压集抄系统在被运用的时候会出现采集的成功率比较低等等一些问题会影响到低压集抄系统在采集数据的信息，所以电力行业需要对低压集抄故障进行处理和调试技巧，以此来提升供电企业的管理水平。

一、低压集抄故障分析（一）低压集抄终端无法采集数据在日常运行过程中，低压集抄终端无法采集数据做为异常故障，无法采集数据的具体原因有多个方面，比如，集中器通信模块损坏，导致低压集抄终端无法及时采集数据，在检修过程中，检修人员需要仔细检查集中器内部，看模块指示灯是否处于正常运行，仔细检查低压集抄系统采集器和网络是否合理连接，如果采集器指示灯闪烁红灯或者绿灯，集中器中有没有接入网络的采集器，说明低压集抄终端本地通信模块出现故障问题，急需要进行合理化分析与处理，促使低压集抄终端稳定运行，随时可以采集各方面信息数据。

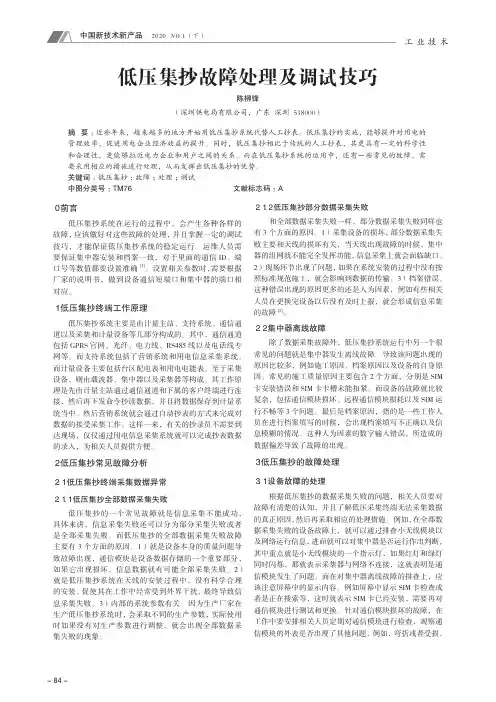

- 84 -工 业 技 术０　前言低压集抄系统在运行的过程中，会产生各种各样的故障，应该做好对这些故障的处理，并且掌握一定的调试技巧，才能保证低压集抄系统的稳定运行。

运维人员需要保证集中器安装和档案一致，对于里面的通信ID、端口号等数值都要设置准确[1]。

设置相关参数时，需要根据厂家的说明书，做到设备通信短端口和集中器的端口相对应。

１　低压集抄终端工作原理低压集抄系统主要是由计量主站、支持系统、通信通道以及采集和计量设备等几部分构成的。

其中，通信通道包括GPRS 官网、光纤、电力线、RS485线以及电话线专网等。

而支持系统包括了营销系统和用电信息采集系统。

而计量设备主要包括台区配电表和用电电能表。

至于采集设备，则由载波器、集中器以及采集器等构成。

其工作原理是先由计量主站通过通信通道和下属的客户终端进行连接，然后再下发命令抄读数据，并且将数据保存到计量系统当中。

然后营销系统就会通过自动抄表的方式来完成对数据的接受采集工作。

这样一来，有关的抄录员不需要到达现场，仅仅通过用电信息采集系统就可以完成抄表数据的录入，为相关人员提供方便。

２　低压集抄常见故障分析２．１　低压集抄终端采集数据异常２．１．１　低压集抄全部数据采集失败低压集抄的一个常见故障就是信息采集不能成功，具体来讲，信息采集失败还可以分为部分采集失败或者是全部采集失败。

而低压集抄的全部数据采集失败故障主要有3个方面的原因。

1）就是设备本身的质量问题导致故障出现，通信模块是设备数据存储的一个重要部分，如果它出现损坏，信息数据就有可能全部采集失败。

2）就是低压集抄系统在天线的安装过程中，没有科学合理的安装，促使其在工作中经常受到外界干扰，最终导致信息采集失败。

3）内部的系统参数有关。

因为生产厂家在生产低压集抄系统时，会采取不同的生产参数，实际使用时如果没有对生产参数进行调整，就会出现全部数据采集失败的现象。

２．１．２　低压集抄部分数据采集失败和全部数据采集失败一样，部分数据采集失败同样也有3个方面的原因。

威胜集中器现场调试方法一、1.放好通讯卡，接通三相四线电源威胜集中器密码：000000 6个02.进入界面，按取消键---参数设置与查看---确认---参数设置---确认---通讯通道设置---确认---主站IP地址设置---确认---移动卡：主站IP：192.168.075.012 联通卡主站IP：172.032.002.030 ----主用端口---6124---APN：GGGDJ.GX3.核对终端行政区划码与终端地址取消键返回设置界面---终端编号---行政区划码：4528 终端地址：十进制10766 （终端地址必须要与终端局编号后5位一致）4.测量点号1的详细参数；每项核对进入设置界面---台区电能表参数设置--测量点号1--详细参数--确认协议：交流采样通道：终端交采用户类：广西表电表类：载波表地址：000000000000（可以不用输入）采集器：000000000000（485表用的采集器地址，无采集器不用输入）费率数：4波特率：24005.重启集中器；按取消键返回第一主界面---终端管理与维护--重启终端--确认---重启后界面左下角出现：注册成功才算是登录主站成功。

二、现场抄表测试每项核对1. 进入设置界面---台区电能表参数设置--测量点号2--详细参数--确认协议：DL/645--2007 【97规约表DL/645--1997 】通道：载波或无线用户类：广西表电表类：载波表地址：000000102037（用户表【被抄表】地址）采集器：000000000000（485表用的采集器地址，无采集器不用输入）费率数：4波特率：2400 【97规约波特率为1200】2. 取消键返回第一主界面---终端管理与维护---确认--手动抄表----确认--按右键到测量点2--确认抄表成功当前正向有功总电量数据已经回到集中器。

3.按取消键返回第一主界面--测量点数据显示--用户表数据显示--按右键到测量点号2--确定--确认--电表所有数据返回到集中器此时集中器功能正常三、收集集中器与用户电表资料，经班组负责人审核资料后传自动化班建立档案并下发用户资料。

低压集抄电量采集终端调试报告终端编号：xxxxxxxx安装位置：南梨沟村配电室内调试目的：终端能够成功采集到电能表的资产编号和电量信息，且以GPRS无线通讯方式发送到需求侧监测系统内。

安装时间：2011年3月10日调试步骤：1、用手抄掌机以红外的连接方式对终端输入终端资产编号、逻辑地址、IP地址。

2、人工抄录终端所抄电能表的资产编号（电能表总数不大于32）。

3、将所抄录电能表资产编号通过手抄掌机输入终端内，待终端能够接收到电能表资产编号和电量信息。

4、人工操作终端，逐个查询终端显示的每个电能表的资产编号和电量信息是否正确。

5、用手抄掌机抄录终端所显示的电能表电量，确认手抄掌机能够成功读取终端所显示的每个电能表资产编号和电量信息。

6、最终达到终端能够读取电能表资产编号和电量信息，且误差在允许范围内。

7、若个别电能表的信息未能采集到，应该检查其485信号线接线是否正确，电能表资产编号输入是不是正确，电能表是不是正常运行。

将终端信息录入需求侧监测中心。

调试结果：1、部分电能表未能胜利读取数据，经从头核查后，再次输入读出数据胜利。

2、终端报警指示灯灭3、GPGS指示灯正常4、终端其他指示灯正常，面板显示正常。

5、终端状态为在线，能够抄收电能表资产编号和电量信息。

关闭终端箱后终端信号不少于XXX。

调试结论：该终端能够胜利读取电能表资产编号和电量信息，且偏差在规定范围内，而且通过GPRS通信发送到需求侧监测主站。

备注：人工抄录前应仔细核查电能表的接线是否正确，电能表是否在用。

应抄录电能表的资产编号。

用手抄掌机输入时应仔细认真，避免人为错误使个别电能表不能读取而复查所带来得工作量。

低压集抄故障处理及调试技巧摘要：电能计量技术的应用，对于我国电力系统建设具有重要意义，在我国电力网络快速建设的背景下，集中抄表模式也得到创新发展，相关技术体系不断成熟，电力企业所应用的集中技术正在向规范化、标准化方向发展。

低压电能表采用电压电能集抄技术，能够对大量用电户终端实现集中抄表，有利于提高电能计量工作效率以及抄表准确性，通过科学的组网方式，结合区域用电网络建设的基本情况，能够有效促进电能计量工作质量提高。

关键词：低压集抄；故障处理；调试技巧引言近年来，我国的经济飞速发展，各行各业的发展也取得了巨大进步。

电能的使用随着经济的发展而发展，人们的日常生活离不开电力的支撑，企业生产中电能也扮演着非常重要的角色。

线损是供电企业在进行供电的数量和实际售电量之间存在的差值。

总供电量减去实际售电量就是线损，线损率是指损失的电量在供电企业总供电量上的占比。

在供电企业中降低线损率是一项重要的任务，有助于降低线路损耗，节约电能。

降低线损以数据挖掘技术为中心，构建线损管理系统，对电网中的设备、线路以及被动失电情况进行实时监控，提高电网的用电检查效率，增加电网系统正常稳定运行的效率。

1低压电能计量集抄技术的原理及系统构成分析现阶段我国所采用的电能计量集抄技术将微电子技术、通信技术、数字信号技术等通过平台进行集中，从而使得电能计量工作实现采集、传输以及处理一体化，通过采用专线、无线以及电力线载波等通信技术，能够提高集抄工作效率。

当前低压电能计量集抄技术系统主要包括电能表、通信系统、主站系统、集中系统以及采集系统。

此外，集抄模式可以分为本地集抄和远程集抄两种不同模式，远程集抄智能化程度较高，能够在确保集中抄表工作效率的基础上，减少作业人员工作量，同时降低各项成本；本地集中抄表则是由工作人员自行读取数据之后进行抄录，在自动化技术快速发展的推动下，本地集中抄表模式已经逐渐被取代。

2基于电能计量的线损异常自动检测系统硬件设计一般电量负荷的检测设备能够直接测出电流值，再将测试电缆连接到数据采集箱中，才能得到二次负荷值，但由于终端电压输出较小，受磁场干扰较大，使得信号反馈机制较弱，须设置高抗阻信号反馈电路，在二次信号回路中构建耦合采集回路，能够将电流信号直接完成采集的切换输入。

探讨低压集抄故障处理及调试技巧摘要：低压集抄系统在整个电力营销管理中起着至关重要作用，对电力企业的效率和发展有着深远的影响和意义。

目前我国还没有明确指引低压集抄的制造和解决办法，但发展的态势不会却步，我们正在迈出更多探索的脚步去实践和创新。

在新时代电力销售管理中，低压集抄系统是关键的跳跃点，电能终端用户的用电是重要组成部分。

特别是电网的日趋完善，同时在电力信息采集方面也出现了日新月异的创新技术。

低压集抄管理作为电量销售管理中一种重要手段，可以保证电力营销管理正常运转，也可对电网的运行进行实时监控，亦可为供电企业节约成本，对电力企业未来规划发展带来支撑数据。

目前，该管理模式已在部分地区成功试点，取得了理想的效果，日后将全国范围内得到推广和应用。

关键词：低压集抄；故障处理；调试技巧引言计量自动化低压集中抄表系统是目前供电企业应用的主流抄表管理系统，但随着系统运行的时间的叠加，各种问题日益暴露，严重影响了供电企业的运行和管理。

有必要对低压集中抄表系统故障原因进行详细分析形成管理手段，制定有效的防范对策及应急机制，以保证供电企业的安全经济运行。

低压集中数据采集主要负责采集用户的电量功耗，在系统实际运行中，数据采集过程往往受到设备问题或不可抗力因素的影响，这属于系统运行故障的一部分。

然而，在电能数据采集方面，这些外部因素的影响往往使数据采集质量得不到保障。

只有从根本上避免故障的发生，才能真正提高系统运行稳定性。

1低压集抄的含义从概念上讲，低压采集是一个自动采集用户电量数据的管理及统计过程的系统。

在以往的工作中，居民用电量数据的采集是以现场登门抄表的形式进行，这不仅给工作人员带来了一些麻烦，而且延长了整个工作周期。

在深入研究如何提升用户电量数据的方法进行了多方探讨，最终提出了一种低压集中抄表方法，既节省了时间，又方便了电力营销管理的冻结式电费结算，提高了电力企业营销管理综合水平。

每种新事物都有两面性，低压采集系统有它的优点，也有它的缺点。
