集中器培训资料

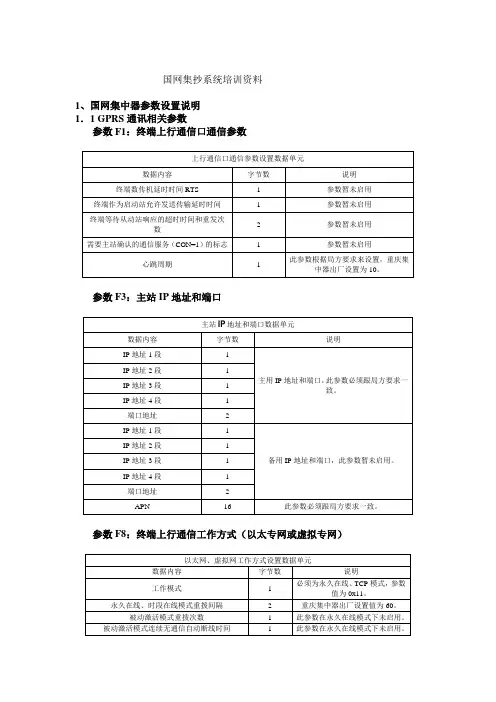

国网集抄系统培训资料1、国网集中器参数设置说明1．1 GPRS通讯相关参数参数F1：终端上行通信口通信参数参数F3：主站IP地址和端口参数F8：终端上行通信工作方式（以太专网或虚拟专网）参数F16：虚拟专网用户名、密码参数F85：终端行政区划码、地址1．2 国网集中器通讯登陆过程监控在参数正确、SIM卡良好、终端正常的情况下，终端仍然不能登陆主站的情况下，利用调试工具查看原始登陆过程记录，反馈给设计人员分析故障原因。

在主界面下，左右方向键同时按一下进入通讯模块相关菜单进入运行信息菜单终端菜单进入此模式后，通过本地串口可以监视到通讯模块的登陆过程，运行Windows自带的工具超级终端hypertrm.exe软件，新建个串口连接，串口配置如图。

参数F10：终端电能表/交流采样装置配置参数补充说明：（1）端口号定义端口号1、2分别对应形式规范中的物理端口RS485I、RS485II；端口号31为载波端口。

（2）用户大类号及用户小类号用户大类号定义如下：大型专变用户：0001中小型专变用户：0010低压三相一般工商业用户：0011低压单相一般工商业用户：0100居民用户：0101公用配变考核计量点：0110用户的大类就是上述的6类。

用户小类号用来确定用户使用的电表型号：三相智能电能表、三相本地费控智能电能表、单相本地费控智能电能表、单相远程费控智能电能表……等等。

F10中的用户大小类号是非常关键的参数，是国网规约中用来确定该表应该抄哪些电表数据项（针对DL/T-645 2007规约电表），详细文件见《重庆电表数据项配置表》和《吉林电表数据项配置表》。

参数F33：终端抄表运行参数重庆集中器增加参数F97：设置终端名称终端名称为10个中文字，参照中文信息；如果长度少于规约中要求长度，则在后续字节上补0H。

中文编码应符合GB2312或GB18030，低字节在前，高字节在后。

F98：设置系统运行标识码F99：终端抄表搜索持续时间最长持续时间设置不超过1440分钟（24小时）。

集中器使用说明书一、概述 (2)二、执行标准 (2)三、系统特点 (2)四、主要技术指标 (3)4.1 基本参数 (3)4.2 硬件组成表 (3)4.3 软件构成表 (3)五、功能配置表 (4)六、工作原理 (5)6.1 工作原理简述 (5)6.2 硬件原理图 (6)6.3 软件流程图 (7)6.4现场拓扑图 (8)6.5系统架构图 (9)七、外观及端子说明 (10)7.1 安装尺寸图 (10)7.2 外观结构示意图 (11)7.3 接线图 (11)八、操作说明 (12)8.1 操作流程 (12)8.2 安装说明 (13)8.3 指示灯 (13)8.4 主站操作说明 (13)8.5 界面操作说明 (14)8.6 短信控制说明 (14)8.7 级联操作说明 (15)8.8 升级操作说明 (15)九、初始化 (16)9.1 集中器核心板程序烧写流程 (16)9.2 集中器功能测试流程 (33)9.3集中器常见故障处理 (36)十、维护 (37)十一、注意事项 (37)一、概述集中器是集抄系统中心管理设备负责主站命令的传送，抄表数据的存储，自动抄表任务的执行与事件的记录等功能。

二、执行标准《Q/GDW 374.2-2009电力用户用电信息采集系统技术规范：集中抄表终端技术规范》《Q/GDW 375.2-2009电力用户用电信息采集系统技术规范：集中器型式规范》《Q/GDW 376.1-2009电力用户用电信息采集系统技术规范：主站与采集终端通信协议》《Q/GDW 376.2-2009电力用户用电信息采集系统技术规范：集中器本地通信模块接口协议》三、系统特点◆工业级32位ARM9处理器和Linux嵌入式系统与嵌入式数据库技术。

◆同时支持无线、晓程、东软等本地模块的模块路由模式或集中器路由模式。

◆智能的集中器中继路由抄表算法（基于嵌入式数据库数据挖掘统计分析能力与速度），配主流厂家的芯片现场平均每户3到4秒的实时表码抄表速度与100%的实时抄到率。

DJGL33-GT1716型二层集中器培训资料浙江共同电子科技有限公司一、概述DJGL33-GT1716型集中器(两层485方式)（以下简称集中器）用于采集多个电能表电能信息, 并可通过GPRS/CDMA 等公网无线通信方式及以太网与主站直接交换数据的设备，集中器抄收和暂存电能表数据，并根据主站的命令将储存的数据上传给主站。

产品符合《国家电网公司企业标准采集器型式规范》、《电力用户用电信息采集系统》等标准对集中器的要求。

二、技术指标2.1环境条件●工作电源采用交流单相供电2.2 电气参数●额定电压：220V （-20%~+20%）●工作频率：50Hz （-6%~+2%）●整机功耗：集中器消耗的视在功率≤15V A（非通讯状态下）；最大有功功率≤3W （非通讯状态下）。

2.3 外型尺寸集中器的整机结构尺寸为160mm（长）×112mm（宽）×71mm（高），具体尺寸如图A 1所示。

图A1 集中器尺寸示意图三、功能说明集中器的功能配置见表2。

表2 集中器的功能配置3.1. 数据采集3.1.1数据采集类型集中器采集各电能表的实时电能示值、日零点冻结电能示值、抄表日零点冻结电能示值。

集中器采集的实时或当前数据内容见表3。

表3 实时和当前数据3.1.2采集方式集中器可用下列方式采集电能表的数据：a）实时采集：集中器直接采集指定电能表的相应数据项。

b）定时自动采集：集中器应能按主站设置的采集周期自动采集电能表数据。

c）自动补抄：集中器对在规定时间内未抄读到数据的电能表应有自动补抄功能。

补抄失败时，生成事件记录，并向主站报告。

3.2. 数据管理和存储3.2.1存储数据类型集中器对采集数据进行分类存储，如日冻结数据、抄表日冻结数据、曲线数据、历史月数据等。

曲线冻结数据密度由主站设置，最小冻结时间间隔为1h，采集数据内容见表4和表5。

表4 历史日数据表5 历史月数据3.2.2存储容量及数据集中器分类存储下列数据：每个电能表的31个日零点（次日零点）冻结电能数据，12个月末零点（每月1日零点）冻结电能数据，254个整点电能数据。

低压集抄调试教材一现有的低压集抄原理及采集方案1.1 电力线载波通信原理1.1.1 电力线载波(PLC)电力线载波(PLC)是电力系统特有的、基本的通信方式，电力线载波通讯是指利用现有电力线，通过载波方式将模拟或数字信号进行高速传输的技术。

由于使用坚固可靠的电力线作为载波信号的传输媒介，因此具有信息传输稳定可靠，路由合理、可同时复用远动信号等特点，是唯一不需要线路投资的有线通信方式。

1.1.2电力线载波的特点：1、配电变压器对电力载波信号有阻隔作用，所以电力载波信号只能在一个配电变压器区域范围内传送；2、三相电力线间有很大信号损失（10 dB -30dB）。

通讯距离很近时，不同相间可能会收到信号。

一般电力载波信号只能在单相电力线上传输；3、不同信号藕合方式对电力载波信号损失不同，藕合方式有线-地藕合和线-中线藕合。

线-地藕合方式与线-中线藕合方式相比，电力载波信号少损失十几dB，但线-地藕合方式不是所有地区电力系统都适用；4、电力线存在本身固有的脉冲干扰。

目前使用的交流电有50HZ和60HZ，其周期为20ms和16.7ms，在每一交流周期中，出现两次峰值，两次峰值会带来两次脉冲干扰，即电力线上有固定的100HZ或120HZ脉冲干扰，干扰时间约2ms，因此干扰必须加以处理。

有一种利用波形过0点的短时间内进行数据传输的方法，但由于过0点时间短，实际应用与交流波形同步不好控制，现代通讯数据帧又比较长，所以难以应用；5、电力线对载波信号造成高削减。

当电力线上负荷很重时，线路阻抗可达1欧姆以下，造成对载波信号的高削减。

实际应用中，当电力线空载时，点对点载波信号可传输到几公里。

但当电力线上负荷很重时，只能传输几十米。

1 定义和缩略语1.1集中器采集各载波从节点的数据，并进行处理存储，同时能和主站计算机或手持单元进行数据交换的设备，简称集中器。

1.2抄控器指在本地能够直接与载波从节点交换数据的便携式设备。

该设备通常用于设备检测、现场调试或者电量补抄。

1.2 系统原理电力线载波通信是利用输电线作为传输媒介通讯方法。

本终端关键有五部分组成：电源单元、处理单元、通信单元、GPRS单元，框图以下图1所表示。

其中电源单元给GPRS单元、处理单元、通信接口供电。

GPRS单元经过移动企业GPRS网络同主站通讯，把终端信息传输给主站，并实施来自主站命令。

处理单元对多种数据进行统计分析后保留在处理单元flash芯片内等候主站召测，同时处理单元也实施主站下发命令，处理单元还配置有标准RS232口，供现场通讯。

通信接口配置了标准232接口和RS485接口。

1.4 功效特点●交流采样功效测控管理终端含有交流采样模块，能够采集并计算三相电压、电流、功率、需量、有没有功电量等。

●抄表功效抄读电能表正反有功电量、四象限无功电量、电压、电流、有功功率及无功功率，冻结电量等。

●数据抄读及存放功效终端能够抄读和存放不一样数据。

●通信功效终端和主站通信支持GPRS/CDMA ，而且有当地维护接口。

●时钟管理时钟误差 0.12S/h ，时钟保持大于。

终端部件及安装说明2.1终端结构●终端结构部件终端分为三个部分：显示部分、模块部分、接线端子部分。

2.2终端安装图安装尺寸：275mm ×160mm终端上部有挂钩螺钉孔,用M6×15螺钉固定,终端下部有2个安装PA4×10或PA4×12自攻螺钉固定,按下图所表示安装尺寸在底板上先钻好孔。

底座固定在坚固、耐火、不易震动物体上。

请勿安装在较薄胶合板或较脆弱墙壁表面材料上,不然螺丝可能脱落,使设备跌落；切勿使用钉子、胶带或其它不牢靠东西,将设备固定在墙上,不然长久使用和震动使用设备后挂环,把设备安装在墙壁或表箱中设备底部还有安装孔,帮助固定设备。

终端外壳及尺寸：✓外壳组成；由五部分组成：底壳、面壳、端子盒、通讯模块盒和GPRS模块盒，本体门和端子盒可加铅封。

✓外壳尺寸；290mm×176mm×95mm✓端子设计接线端子强弱电分层排列，加强电气绝缘性能。

弥亚微集中器安装调试培训资料1 / 7目录集中器安装说明 (3)弥亚微载波模块安装说明 (4)主站操作说明 (6)现场调试 (7)2 / 7集中器安装说明1.1、安装位置：集中器的安装位置最好安装在低压室和计量室或可供安全调试的位置。

1.2、天线安装位置：保证集中器可以正常的接受到移动信号的位置。

1.3、接线方式：弥亚微集中器采用的是三相四线的供电方式，即：1.4、台区考核表接线方式：集中器的与台区考核表的链接是以485线链接，接线方式是29为A，30为B。

即：1.5、集中器的内安装SIM卡，并且卡已开通数据业务。

天线安装位置符合《集抄终端安装规范》，并且保证集中器的接收移动信号正常。

3 / 74 / 7弥亚微载波模块安装说明2.1、需要安装弥亚微电力载波模块的电表必须符合《单相智能电能表型式规范》的各引脚定义。

请在安装前确认。

2.2、需要安装弥亚微电力载波模块的电表必须符合《单相智能电能表型式规范》的各引脚定义。

请在安装前确认。

2.3、弥亚微电子电力载波模块各引脚定义如下图，符合《单相智能电能表型式规范》模块弱电接口引脚定义（底视图）模块强电接口引脚定义（底视图）D 12VG N D/S E TR X D/R S TE v e n tD 12VG N D5V T X DS T AR e s e r veN LN L注:切记弱电和强电接口正确对应.2.4、弥亚微电力载波模块支持带电热插拔，但为了人员安全考虑，建议将电表断电后进行模块的插拔。

2.5、弥亚微电力载波模块上电后，模块会通过串口自动与单相电表进行通讯以读取电表表号，该过程自动进行，无须人工干预。

当模块上的2个LED指示灯各闪烁一次后，说明载波模块已读取到电表内的表号，LED指示灯不再闪烁，进入待机状态。

注:若出现仅有1个LED灯闪烁1次,或1个LED灯每隔3秒闪烁1次等情况,应告知专业人员调换.请安装人员在载波模块上电之后，观察LED的状态，确认模块已进行正常工作状态。

上海集中器操作手册青岛高科通信股份有限公司上海国网集中器操作手册一．产品简介1. 1概述集中器采用高性能32位ARM9内核硬件平台，自主嵌入式操作系统，具有强大的功能扩展和系统升级的空间。

能够通过设定或定时采集并存储电能表的各项数据，并能通过无线模块（GPRS）与主站交换数据。

具有32M 超大数据存储空间，并能保证停电后数据可保存10年不丢失。

终端采用大屏幕液晶显示，还具有远红外、RS485等通讯接口。

完备的自恢复电路设计，确保设备正常工作，防止死机。

本终端采用先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，关键元器件选用国际知名品牌的长寿命器件，提高了产品的可靠性和寿命。

二．技术条件2．1 工作电源2．1．1 工作电源集中器应使用交流三相四线供电，三相四线供电时，在断一相或两相电压的条件下，交流电源应能维持集中器正常工作和通信。

2．1．2 额定值及允许偏差工作电源额定电压：220V/380V，允许偏差20％～+20％；频率：50Hz，允许偏差6％～+2％。

2．1．3 功率消耗在非通信状态下，集中器消耗的视在功率不大于15VA、有功功率应不大于10W。

2．1．4 失电数据和时钟保持1上海国网集中器操作手册集中器供电电源中断后，应有措施至少保持数据和时钟一个月。

电源恢复时，保存数据不丢失，内部时钟正常运行。

2．3．5 抗接地故障能力集中器的电源由非有效接地系统或中性点不接地系统的三相四线配电网供电时，在接地故障及相对地产生10％过电压的情况下，没有接地的两相对地电压将会达到1.9倍的标称电压；在此情况下，终端不应出现损坏。

供电恢复正常后，终端应正常工作，保存数据应无改变。

2．2 通信协议集中器与主站的通信协议符合Q/GDW 376.1—2009电力用户用电信息采集系统通信协议第一部分：主站与采集终端通信协议。

三．操作说明3．1 安装方法2上海国网集中器操作手册同抄表终端和电表安装于安全箱内，最好禁止非专业人员查看。

上海集中器操作手册青岛高科通信股份有限公司上海国网集中器操作手册一．产品简介1. 1概述集中器采用高性能32位ARM9内核硬件平台，自主嵌入式操作系统，具有强大的功能扩展和系统升级的空间。

能够通过设定或定时采集并存储电能表的各项数据，并能通过无线模块（GPRS）与主站交换数据。

具有32M 超大数据存储空间，并能保证停电后数据可保存10年不丢失。

终端采用大屏幕液晶显示，还具有远红外、RS485等通讯接口。

完备的自恢复电路设计，确保设备正常工作，防止死机。

本终端采用先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，关键元器件选用国际知名品牌的长寿命器件，提高了产品的可靠性和寿命。

二．技术条件2．1 工作电源2．1．1 工作电源集中器应使用交流三相四线供电，三相四线供电时，在断一相或两相电压的条件下，交流电源应能维持集中器正常工作和通信。

2．1．2 额定值及允许偏差工作电源额定电压：220V/380V，允许偏差20％～+20％；频率：50Hz，允许偏差6％～+2％。

2．1．3 功率消耗在非通信状态下，集中器消耗的视在功率不大于15VA、有功功率应不大于10W。

2．1．4 失电数据和时钟保持1上海国网集中器操作手册集中器供电电源中断后，应有措施至少保持数据和时钟一个月。

电源恢复时，保存数据不丢失，内部时钟正常运行。

2．3．5 抗接地故障能力集中器的电源由非有效接地系统或中性点不接地系统的三相四线配电网供电时，在接地故障及相对地产生10％过电压的情况下，没有接地的两相对地电压将会达到1.9倍的标称电压；在此情况下，终端不应出现损坏。

供电恢复正常后，终端应正常工作，保存数据应无改变。

2．2 通信协议集中器与主站的通信协议符合Q/GDW 376.1—2009电力用户用电信息采集系统通信协议第一部分：主站与采集终端通信协议。

三．操作说明3．1 安装方法2上海国网集中器操作手册同抄表终端和电表安装于安全箱内，最好禁止非专业人员查看。

集中器安装培训计划一、前言随着智能家居和物联网技术的不断发展，集中器作为连接各个智能设备的关键设备，其安装和维护已经成为智能家居行业中的关键环节。

本培训计划旨在帮助参与人员全面了解集中器的安装和维护技术，提高其在智能家居行业中的竞争力。

二、培训目标1. 了解集中器的概念和作用；2. 掌握集中器的安装和调试技术；3. 理解集中器的维护和故障排除方法；4. 提高对智能家居系统的整体认识和理解。

三、培训对象1. 智能家居行业从业人员；2. 电子信息工程相关专业学生；3. 对智能家居技术感兴趣的个人。

四、培训内容及安排1. 集中器基础知识（2小时）- 集中器的定义和作用；- 集中器的工作原理；- 集中器的分类和应用场景；- 集中器与智能家居系统的关系。

2. 集中器安装与调试（4小时）- 集中器的选址和安装要求；- 集中器的连接方式和接线方法；- 集中器的参数配置和调试方法；- 集中器在智能家居系统中的应用案例。

3. 集中器维护与故障排除（3小时）- 集中器的日常维护和保养；- 集中器的常见故障和排除方法；- 集中器的升级和更新策略；- 集中器的安全防护和灾难恢复措施。

4. 智能家居整体认识（2小时）- 智能家居系统的整体架构和组成；- 智能家居系统的发展趋势和前景；- 智能家居系统在生活中的实际应用和重要性。

五、培训方式本培训将采用理论讲解、案例分析、现场操作等多种方式进行，以帮助参与人员更好地理解和掌握集中器的安装和维护技术，并结合实际案例进行讲解，以增强参与人员的学习效果。

六、培训师资培训师资力量将由智能家居行业资深专家和技术工程师组成，具有丰富的实践经验和深厚的理论基础，能够为参与人员提供全面的培训指导和支持。

七、培训评估为了真实反映参与人员的培训效果，我们将通过考试、实操、问答等方式对参与人员进行综合评估。

并根据评估结果，进行个人的学习反馈和指导，对于表现优异的参与人员，将颁发培训结业证书。

八、结业证书经过培训学习并通过考核的参与人员，将被授予集中器安装培训结业证书，以表彰其在集中器安装和维护技术上的优秀表现。

集中器培训计划一、培训目的集中器是一种能够用于集中管理和监控多个网络设备的重要装置。

为了提高员工的工作效率和技能水平，我们组织了这次集中器培训，旨在让员工全面了解集中器的原理、功能和操作方法，提高其在维护和管理网络设备方面的能力。

二、培训对象本次培训对象为公司网络维护人员和相关技术人员。

三、培训时间和地点时间： 2022年10月1日-2022年10月5日地点：公司培训中心四、培训内容1. 集中器的基本概念- 集中器的定义和作用- 集中器的分类及特点- 集中器与交换机、路由器的区别2. 集中器的工作原理- 集中器的数据传输方式- 集中器的工作模式- 集中器的转发规则3. 集中器的功能和特点- 集中器的端口数量和类型- 集中器的连接方式- 集中器的冗余和负载均衡功能4. 集中器的配置和管理- 集中器的基本配置步骤- 集中器的管理界面和相关功能- 集中器的故障排查和维护5. 集中器的安全管理- 集中器的安全设置和策略- 集中器的用户权限管理- 集中器的防火墙功能和配置6. 集中器的应用案例- 典型的网络拓扑结构- 集中器在实际网络中的应用- 集中器的性能和带宽规划五、培训方式本次培训以理论教学和实践操作相结合的方式进行。

培训内容将由公司专业技术人员和外部专家讲解，同时将设置实际操作实验室，让学员亲自操作集中器设备，以便更好地掌握知识和技能。

六、培训考核为了确保员工的学习效果，我们将在培训结束后进行集中器操作考核。

考核内容将涉及集中器的基本配置、故障排查和常见问题处理等方面的操作技能。

通过考核合格者将颁发集中器培训证书。

七、培训效果评估为了了解培训效果，我们将安排一定时间对培训后的员工进行问卷调查和实际操作检查。

通过员工的反馈和实际操作情况来评估培训的有效性，并根据评估结果进行必要的调整和改进。

八、培训后续跟踪为了确保培训效果的延续，我们将设立专门的集中器技术交流群，定期组织员工进行技术交流和经验分享，及时解决在实际工作中遇到的问题，从而不断提高员工在集中器领域的技术水平。
