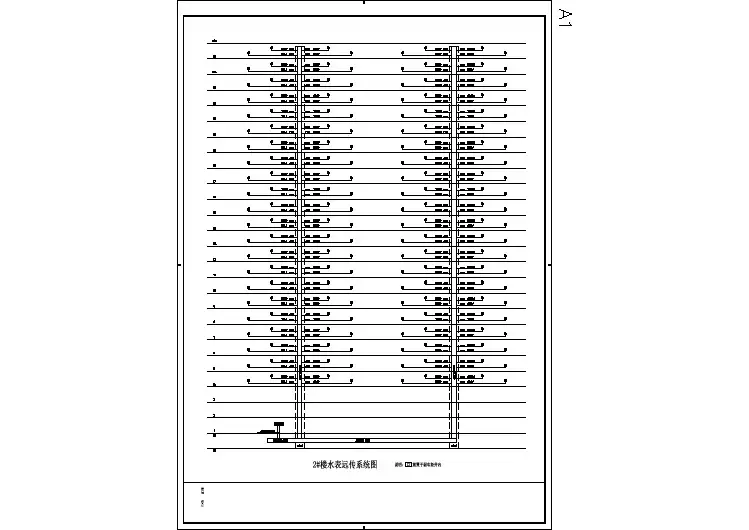

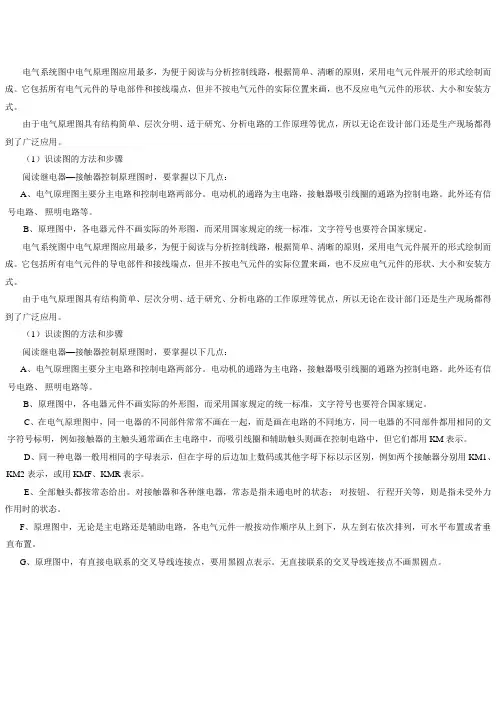

电气系统图的字母表示的意思电气系统图字母代表一览表AACC：暗敷设在不能进入的顶棚内AC：:沿或跨柱敷设：ACE：在能进入人的吊顶内敷设AB-沿或跨梁（屋架）敷设BB系列归类属于布电线，所以开头用B，电压：300/500V BV 铜芯聚氯乙烯绝缘无护套电线俗称塑铜BVR 铜芯聚氯乙烯绝缘俗称软铜BLV铝芯聚氯乙烯绝缘电线以上电线结构：导体+绝缘(拿2.5mm2为例：BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmBVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线，在+一层白色的护套)BE：沿屋架或跨屋架敷设BC：暗敷设在梁内CC-穿金属软管敷C-吸顶CC-暗敷设在屋面或顶板内CE：沿天棚面或顶棚面敷设CE-混凝土排管敷设CL-柱上CLC：暗敷设在柱内CLE：沿柱或跨柱敷设CP-金属软管CT-电缆桥架敷设CS-链吊DDB-直接埋设DS-管吊FFC：地板或地面下敷设：FPC：穿阻燃半硬聚氯乙烯管敷设FPC-阻燃塑料硬管FPC-穿阻燃半硬聚氯乙烯管敷设MMT：穿电线管敷设MR：金属线槽敷设M：用钢索敷设NNHBV-耐火型铜芯聚氯乙烯绝缘电线ＫKPC-穿聚氯乙烯塑料波纹电线管敷设ＴTC-电缆沟敷设：TC-电缆沟WW-墙壁安装WS-沿墙面敷设WE-沿墙面敷设WC：暗敷设在墙内SS-支架SR：沿钢线槽敷设SCE：吊顶内敷设,要穿金属管SC-穿焊接钢管敷设RR-嵌入RC-镀锌钢管R就是(软)的意思，要做到软，就是增加导体根数RV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套ＶV就是PVC聚氯乙烯，也就是（塑料）就是铝芯的代码ＰPC-PVC塑料硬管PC—穿硬塑料管敷设：PCPR—塑料线槽敷设：PR另外：我们最常用的“护套线”同轴射频电缆 SYWV SYV75-5 SYWV75-5 (视频线)超五类非屏蔽双绞线 5eUTP 5eFTP（网线）电话线 HYA 10*2*0.5 （表示10对0.5mm的双绞线电缆）电话线 HBV HBVVHSM8-63C/3PDTQ30-32/2P这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关C65N-16A 2P VE-30mA YJV 3X4mm SC25 HDPE50C65N-16A 2P 是指使用C65小规格的断路器，最大分断电流为6000A，额定电流为16A，2P指双极的，VE-30mA指漏电保护电流为30mAYJV 3X4mm SC25 HDPE50 YJV：交联聚乙烯电缆,3*4：三根四平方的。

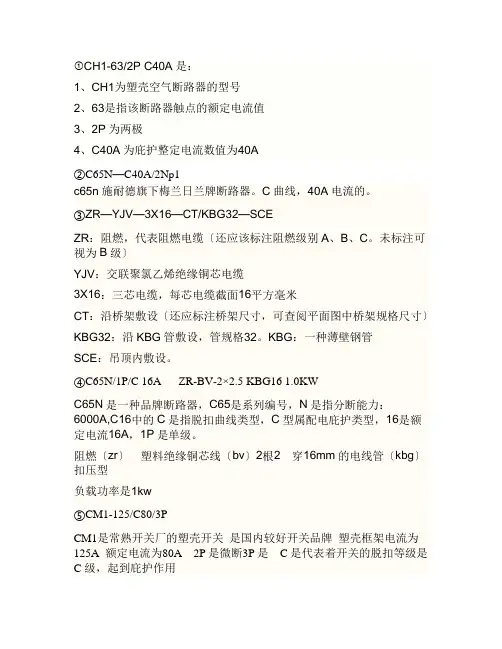

CH1-63/2P C40A是：1、CH1为塑壳空气断路器的型号2、63是指该断路器触点的额定电流值3、2P为两极4、C40A为庇护整定电流数值为40A②C65N—C40A/2Np1c65n施耐德旗下梅兰日兰牌断路器。
C曲线，40A电流的。
③ZR—YJV—3X16—CT/KBG32—SCEZR：阻燃，代表阻燃电缆〔还应该标注阻燃级别A、B、C。
未标注可视为B级〕YJV：交联聚氯乙烯绝缘铜芯电缆3X16：三芯电缆，每芯电缆截面16平方毫米CT：沿桥架敷设〔还应标注桥架尺寸，可查阅平面图中桥架规格尺寸〕KBG32：沿KBG管敷设，管规格32。
KBG：一种薄壁钢管SCE：吊顶内敷设。
④C65N/1P/C 16A ZR-BV-2×2.5 KBG16 1.0KWC65N是一种品牌断路器，C65是系列编号，N是指分断能力：6000A,C16中的C是指脱扣曲线类型，C型属配电庇护类型，16是额定电流16A，1P是单级。
阻燃〔zr〕塑料绝缘铜芯线〔bv〕2根2 穿16mm的电线管〔kbg〕扣压型负载功率是1kw⑤CM1-125/C80/3PCM1是常熟开关厂的塑壳开关是国内较好开关品牌塑壳框架电流为125A 额定电流为80A 2P是微断3P是C是代表着开关的脱扣等级是C级，起到庇护作用⑥3×[YJV22-1K-(4×95)SC100] 2×[YJV22-1K-(4×120)SC100]YJV22暗示交联聚氯乙烯绝缘聚氯乙烯护套22暗示铠装电缆，1K耐压1kV，4X95暗示电缆4芯95平方，SC100暗示穿100的镀锌钢管，前面的3暗示3根同样的电缆，同样也是3根钢管。
2×[YJV22-1K-(4×120)SC100]类推。
不外，4X95的电缆的管径没有充裕量，4X120的穿100的管太小至少应在125的。
4X120穿管有2个弯可能不可的7、YJV22(3*150+1*95)SC100YJV22交联聚乙烯绝缘电力电缆〔具有卓越的热机械性能，优异的电气性能和耐化学腐蚀性能，还具有布局简单、重量轻、敷设不受落差限制等长处，是目前广泛用于城市电网、矿山和工厂的新颖电缆。
电气系统图字母代表一览表AAB：沿或跨梁（屋架）敷设AC：沿或跨柱敷设ACC：暗敷设在不能进入的顶棚内ACE：在能进入人的吊顶内敷设BB系列归类属于布电线，所以开头用B，电压：300/500VBLV：铝芯聚氯乙烯绝缘电线BV：铜芯聚氯乙烯绝缘无护套电线，俗称塑铜BVR：铜芯聚氯乙烯绝缘，俗称软铜以上电线结构：导体+绝缘（拿2.5mm2为例：BLV是1根直径1.78mmBV是1根直径1.78mm和7根0.68mm两种BVR是19根直径0.41mmBVVB：铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆，就是2根BV线，再加一层白色的护套）BC：暗敷设在梁内BE：沿屋架或跨屋架敷设CC：穿金属软管敷C：吸顶CC：暗敷设在屋面或顶板内CE：沿天棚面或顶棚面敷设CE：混凝土排管敷设CL：柱上CLC：暗敷设在柱内CLE：沿柱或跨柱敷设CP：金属软管CT：电缆桥架敷设CS：链吊DDB：直接埋设DS：管吊FFC：地板或地面下敷设FPC：穿阻燃半硬聚氯乙烯管敷设FPC：阻燃塑料硬管FPC：穿阻燃半硬聚氯乙烯管敷设ＫKPC：穿聚氯乙烯塑料波纹电线管敷设MM：用钢索敷设MR：金属线槽敷设MT：穿电线管敷设NNHBV：耐火型铜芯聚氯乙烯绝缘电线ＰPC-PVC：塑料硬管PC：穿硬塑料管敷设PR：塑料线槽敷设RR：嵌入RC：镀锌钢管，R就是（软）的意思，要做到软，就是增加导体根数RV：铜芯聚氯乙烯绝缘连接软电线，它比BVR更软，还是2.5是49根0.25mm 铜丝RVV：铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线，比RV多了一层塑料护套SS：支架SC：穿焊接钢管敷设SCE：吊顶内敷设，要穿金属管SR：沿钢线槽敷设ＴTC：电缆沟敷设TC：电缆沟ＶV就是PVC聚氯乙烯，也就是（塑料）就是铝芯的代码WW：墙壁安装WC：暗敷设在墙内WE：沿墙面敷设WS：沿墙面敷设另外：我们最常用的“护套线”同轴射频电缆SYWV SYV-75-5 SYWV-75-5 (视频线)超五类非屏蔽双绞线5eUTP 5eFTP（网线）电话线HYA-10（2X0.5）（表示10对0.5mm2的双绞线电缆）电话线HBV HBVVHSM8-63C/3P；DTQ30-32/2P这两个应该是两种塑壳断路器的型号，HSM8-63C/3P适用于照明回路中，为3极开关，额定电流为63A（3联开关）；DTQ30-32/2P也是塑壳断路器的一种，额定电流32A，2极开关C65N-16A 2P VE-30mA；YJV 3X4mm2；SC25 HDPE50C65N-16A 2P是指使用C65小规格的断路器，最大分断电流为6000A，额定电流为16A，2P指双极的，VE-30mA指漏电保护电流为30mA；YJV 3X4mm2 SC25 HDPE50，YJV：交联聚乙烯电缆，3X4mm2：三根四平方的；SC25：电缆穿25的焊接钢管敷设，HDPE50是指50的波纹管敷设C65N-C16/3P C65指断路器型号，N表示分断电流为6000A，C16表示保护照明线路用，容量为16A，3P表示3极VV*5X2.5-SC32/WC/FC指5X2.5平方的VV（规格）电缆穿32的焊接钢管沿墙或地面暗敷设。
