配电系统图识图培训

电气施工图中配电系统图该怎么识读？（1）电气主线图变(配)电所是联系发电厂与用户的中间环节，它起着变换与分配电能的作用。

主要由变压器、高压开关柜(断路器)、低压开关柜(隔离开关、空气开关、电流互感器、计量仪表)、母线等组成。

变(配)电所的主结线( 一次接线)是指由各种开关电器、电力变压器、互感器、母线、电力电缆、并联电容器等电气设备按一定次序连接的接受和分配电能的电路。

它是电气设备选择及确定配电装置安装方式的依据，也是运行人员进行各种倒闸操作和事故处理的重要依据。

用图形符号表示主要电气设备在电路中连接的相互关系，称为电气主结线图。

电气主结线图通常以单线图形式表示。

主结线的基本形式有单母线接线、双母线接线、桥式接线等多种，本节配合例图只介绍建筑电气中常见的单母线接线。

a. 单母线不分段主结线这种接线的优点是线路简单，使用设备少，造价低；缺点是供电的可靠性和灵活性差，母线故障检修时将造成所有用户停电。

因此，它适应于容量较小、对供电可靠性要求不高的场合。

单母线不分段主结线如下图1所示。

图1 单母线不分段主接线b. 单母线分段主结线它在每一段接一个或两个电源，在母线中间用隔离开关或断路器来分段。

引出的各支路分别接到各段母线上。

这种接线的优点是供电可靠性较高，灵活性增强，可以分段检修。

缺点是线路相对复杂，当母线故障时，该段母线的用户停电。

采用断路器连接分段的单母线，可适用于一、二级负荷。

采用这种供电方式注意保证两路电源不并联运行。

单母线分段主结线如下图2所示。

图2 单母线分段主接线实际工程中的一次接线往往比较复杂。

下部分为上部分线路所对应的配电屏回路的参数表，如下图3 所示。

例图中低压配电系统选用GCS型抽屉式配电柜，配电柜内水平及垂直母线均为五线制，主进线断路器具三段保护过流脱扣器。

配电屏的进线和出线方式要根据摆放位置的实际情况来选定。

配电屏要求设有专用接地铜母排。

知识拓展：防护等级、无功功率补偿和电涌保护器防护等级：IP防护等级是由两个数字所组成，第一个数字表示防尘、防止外物侵入的等级；第二个数字表示防湿气、防水侵入的密闭程度。

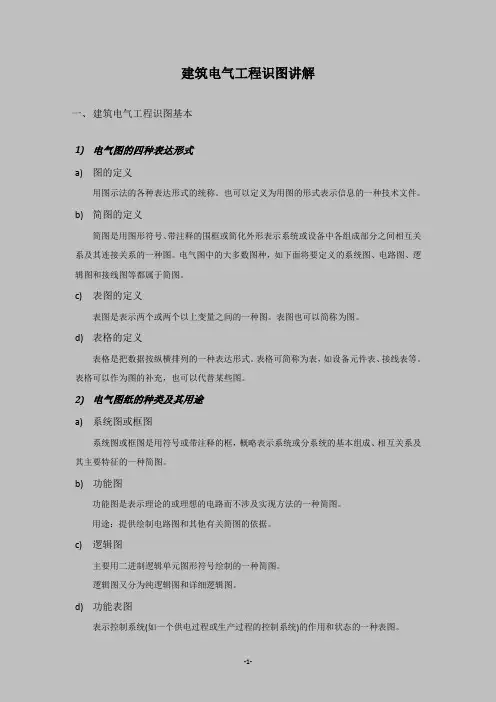

建筑电气工程识图讲解一、建筑电气工程识图基本1)电气图的四种表达形式a)图的定义用图示法的各种表达形式的统称。

也可以定义为用图的形式表示信息的一种技术文件。

b)简图的定义简图是用图形符号、带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。

电气图中的大多数图种，如下面将要定义的系统图、电路图、逻辑图和接线图等都属于简图。

c)表图的定义表图是表示两个或两个以上变量之间的一种图。

表图也可以简称为图。

d)表格的定义表格是把数据按纵横排列的一种表达形式。

表格可简称为表，如设备元件表、接线表等。

表格可以作为图的补充，也可以代替某些图。

2)电气图纸的种类及其用途a)系统图或框图系统图或框图是用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

b)功能图功能图是表示理论的或理想的电路而不涉及实现方法的一种简图。

用途：提供绘制电路图和其他有关简图的依据。

c)逻辑图主要用二进制逻辑单元图形符号绘制的一种简图。

逻辑图又分为纯逻辑图和详细逻辑图。

d)功能表图表示控制系统(如一个供电过程或生产过程的控制系统)的作用和状态的一种表图。

e)电路图电路图是图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部基本组成和连接关系，而不考虑实际位置的一种简图，这种图又习惯称为电气原理图或原理接线图。

目的：便于详细理解其作用原理，分析和计算电路特征。

f)等效电路图等效电路图是表示理论的或理想的元件及其连接关系的一种功能图。

g)端子功能图端子功能图是表示功能单元全部外接端子，并用功能图、功能表图或文字表示其内部功能的一种简图。

h)程序图详细表示程序单元和程序片及其互连关系的一种简图。

目的：便于对程序运行的理解。

i)设备元件表设备元件表是把成套装置、设备和装置中各组成部分和相应数据列成的表格。

用途:表示个组成部分的名称、型号、规格和数量等。

j)接线图或接线表表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。

每个专业的电气工程师都要学会看配电系统图，了解配电系统图中各种符号字母的含义。

因为配电工程涉及的方面太多，所以看懂一张配电系统图也挺不容易，需要学习许多的配电知识及各种电气符号。

一、配电系统图的符号解读（1）电线规格的选用按国家的规定家庭中使用照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。

L火线、N零线、G地线（插座内部都有这些符号）。

配电系统图要涉及强电，照明、电器用电和弱电，电视、电话、音响、网络等...。

电路线埋暗线，线材等。

（2）线管暗敷的符号表示ZR ：表示阻燃YJV：交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆3×2.5：3根2.5芯的电缆线4×25+1×16：是线的平方数PVC20：用pvc管敷设，管径20mmTC、CC、WC：暗敷方式表达（敷设形式是在顶面、墙面或者穿电线管）CT-SC80-ACC：SC表示水煤气钢管，CT表示电缆桥架敷设，80是指公称直径既不是外径也不是内径，ACC表示暗敷设在不能进人的吊顶内。

BV：是聚氯乙烯绝缘电线2*6+E6)表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C ：是说明使用DN20的水煤气管做穿线管，暗敷QAWC：敷设在墙内DAFC：敷设在地面内PACC：敷设在顶板内DGTC：穿电线管敷设QMWE：沿地面敷设例如：ZR-BV3×.WC，或者 ZR-YJV-4×25+1×16-CT-SC80-ACC 或BV(2*6+E6)SC20-C。

（3）电箱断路器开关例如：CBD3LE-40-16A、CBD3LE-C16A，“CBD3LE”为断路器的型号，“C”为C型脱扣曲线，保护电路用，”40-16A”为额定电流大小。

二、配电系统图中各种参数的含义解析（1）SCB10-2000 10/0.4 D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）。

电气安装工程识图培训课件(1)电气安装工程是一个复杂的工程领域，需要工程师们精通各种技术和知识。

其中一个重要的技能就是识图。

识图是指通过工程图纸来理解和设计电气安装工程，因此对于电气安装工程人员而言，熟练的识图能力是非常重要的。

为此，我们需要进行相关的识图培训。

下面是电气安装工程识图培训课件的相关内容。

一、基本图形与符号在识图培训的第一部分，需要掌握电气安装工程中的基本图形与符号。

1.电源符号：表示电气系统的电源，包括电源线、变压器、发电机等。

2.开关符号：表示电气系统中的开关，包括主开关、接触器、断路器等。

3.电路符号：表示电气系统中的电路，包括电阻、电容、电感等。

4.保护符号：表示电气系统中的保护设备，包括过载保护、短路保护等。

5.元件符号：表示电气设备中的元件，包括电动机、发光二极管、电容器等。

二、电路图与接线图在识图培训的第二部分，需要了解电路图与接线图的基础知识。

1.电路图：是指将电气系统中的电路元件进行图形化表达，用于表示电气系统中不同部位的连接关系。

2.接线图：是指将电气系统中的线路进行图形化表达，用于表示电气元器件的连接关系以及电气线路的摆放位置。

三、DIA软件的使用方法在识图培训的第三部分，需要了解如何使用DIA软件。

1.软件介绍：DIA是一种免费的图形化工具，可用于设计和制作各种工程图纸。

2.软件界面：DIA软件的界面由三个主要部分组成，包括工具栏、画布区域和属性控制区域。

3.如何绘制图形：使用DIA软件绘制图形的方法包括选定绘制工具、创建图形对象、编辑图形对象、保存图形等步骤。

四、常见的电气安装工程图纸在识图培训的第四部分，需要了解常见的电气安装工程图纸。

1.三相电路示意图：三相电路示意图是一种用于表示电气系统中三相电路的图形化表示方法。

2.配电箱图：配电箱图是一种用于表示电气系统中的配电箱的图形化表示方法。

3.接线盒图：接线盒图是一种用于表示电气系统中的接线盒的图形化表示方法。
