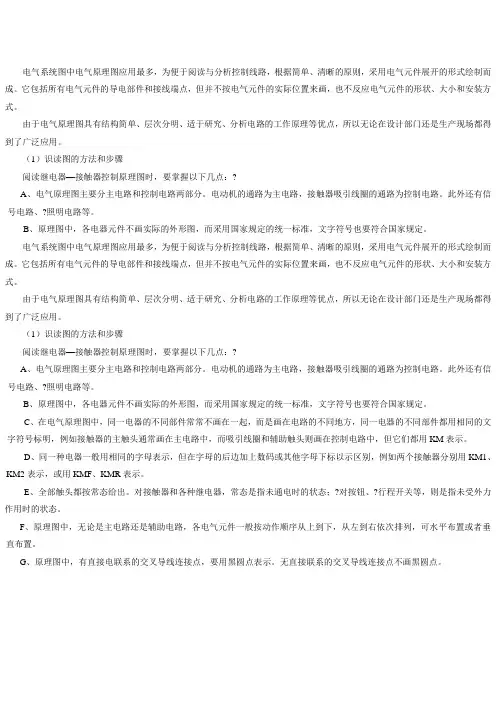

电气系统图中电气原理图应用最多,为便于阅读与分析控制线路,根据简单、清晰的原则,采用电气元件展开的形式绘制而成。
它包括所有电气元件的导电部件和接线端点,但并不按电气元件的实际位置来画,也不反应电气元件的形状、大小和安装方式。
由于电气原理图具有结构简单、层次分明、适于研究、分析电路的工作原理等优点,所以无论在设计部门还是生产现场都得到了广泛应用。
(1)识读图的方法和步骤阅读继电器—接触器控制原理图时,要掌握以下几点:?A、电气原理图主要分主电路和控制电路两部分。
电动机的通路为主电路,接触器吸引线圈的通路为控制电路。
此外还有信号电路、?照明电路等。
B、原理图中,各电器元件不画实际的外形图,而采用国家规定的统一标准,文字符号也要符合国家规定。
电气系统图中电气原理图应用最多,为便于阅读与分析控制线路,根据简单、清晰的原则,采用电气元件展开的形式绘制而成。
它包括所有电气元件的导电部件和接线端点,但并不按电气元件的实际位置来画,也不反应电气元件的形状、大小和安装方式。
由于电气原理图具有结构简单、层次分明、适于研究、分析电路的工作原理等优点,所以无论在设计部门还是生产现场都得到了广泛应用。
(1)识读图的方法和步骤阅读继电器—接触器控制原理图时,要掌握以下几点:?A、电气原理图主要分主电路和控制电路两部分。
电动机的通路为主电路,接触器吸引线圈的通路为控制电路。
此外还有信号电路、?照明电路等。
B、原理图中,各电器元件不画实际的外形图,而采用国家规定的统一标准,文字符号也要符合国家规定。
C、在电气原理图中,同一电器的不同部件常常不画在一起,而是画在电路的不同地方,同一电器的不同部件都用相同的文字符号标明,例如接触器的主触头通常画在主电路中,而吸引线圈和辅助触头则画在控制电路中,但它们都用KM表示。
D、同一种电器一般用相同的字母表示,但在字母的后边加上数码或其他字母下标以示区别,例如两个接触器分别用KM1、KM2表示,或用KMF、KMR表示。
ZRVV-500,4x70+1x35/MT50-SCE,WC表示:阻燃双层绝缘保护铜芯聚氯乙烯绝缘电线-额定电压500V,4X7mm 平方+1X35mm平方电缆/50mm镀锌管吊顶内和墙面暗敷。
SN160/4P 125A表示:额定功率4P(8.8KW) 额定电流125A断路器C65N C20/1P表示:额定功率1P(2.2KW)额定电流20A的空气开关ZRBV-500,3x4/MR,MT20-SCE,WC表示:阻燃绝缘保护铜芯聚氯乙烯绝缘电线-额定电压500V,3根4平方线金属线槽敷设穿直径20mm镀锌线管天花或墙面暗敷DPN VIGI C20/30MA表示:梅兰日兰漏电开关额定电流不大于 20A 动作电流不大于30A看电路系统图就差不多了,另外还有些计算公式需要用到下:PJS(计算功率)=PE(设备容量)*KX(需要系数)IJS(计算电流)=PJS(计算功率)/1.73/0.38/COSΦ(三相负荷)IJS(计算电流)=PJS(计算功率)/0.22/COSΦ(单相负荷)KX(需要系数)和COSΦ(功率参数)查表《全国民用建筑工程设计技术措施表2.5.2-2、22.2.8》室内装饰一般0.8FC(地面暗敷) SC(天花暗敷) WC(墙面暗敷) CE(天花明敷)就这些,还得多实践!380V总功率是54KW的照明线路请问电流是多少?需要多少平方铜蕊电线?怎么算出来?计算公式\选线依据是什么?最佳答案采用三相四线制供电,应该把54KW平均分配到每一相上,即每相负荷为54/3=18KW。
如果照明设备全部工作,则每相电流为:18000/220=81.8A以上计算是按照纯阻性负载(白炽灯)计算的。
如果采用其它类型的光源,特别是带镇流器的灯具,需要考虑功率因数的影响,对计算结果做适当的放大就可以了。
如楼上所说,“铜芯的选用应该查表,或者背口诀,而不是计算。
”查表得到:25平方铜芯线安全载流量为:单芯146A、双芯123A,建议采用。
电气系统图
电气系统图又称配电系统图,主要表示整个工程或其中某一项的供电方式和电能输送之间的关系,有时也用来表示某一装置各主要组成部分间的电气关系。
系统图用单线绘制,图中虚线所框的范围为一个配电盘或配电箱。
各配电盘、配电箱应标明其标号及所用的开关、熔断器等电气设备的型号、规格。
配电干线及支线应用规定的文字符号表明导线的型号、截面积、根数、敷设方式(如果是穿管附设,还要表明管材和管径)。
对各支路部分标出其回路编号、用电设备名称、设备容量及计算电流。
电气系统图有变配电系统图、动力系统图、照明系统图、弱电系统图等。
电气系统图只表示电气回路中各元器件的连接关系,不表示元器件的具体情况、具体安装位置和具体接线方法。
大型工程的每个配电盘、配电箱应单独绘制其系统图。
一般工程设计,可将几个系统图绘制到一张图上,以便查阅。
对小型工程或较简单的设计,可将系统图和平面图绘制在同一张图上。
1。
电气CAD-电气图基本知识关键信息项:1、电气图的类型2、电气图的绘制规范3、电气符号的标准4、电气图的比例尺5、电气图的布局原则6、电气图的标注要求11 电气图的类型111 电气系统图用于展示整个电气系统的概况,包括电源进线、配电线路、主要电气设备等之间的连接关系和规格。
应清晰表明系统的总容量、总电压等级等关键参数。
112 电路图详细描绘电气设备和元件的连接关系,以及工作原理。
包括主电路和控制电路,所有元件应按标准符号绘制。
113 接线图表示电气设备和元件之间的实际接线情况。
分为单元接线图、互连接线图和端子接线图等。
114 布置图展示电气设备和元件在具体空间中的位置和布局。
如开关柜布置图、控制柜布置图等。
12 电气图的绘制规范121 线条主电路线条应比控制电路线条粗。
线条应清晰、均匀,避免交叉和重叠。
122 图形符号严格遵循国家标准或国际标准规定的电气符号。
符号的大小和比例应保持一致。
123 文字标注文字应清晰、规范,字体大小适中。
标注的内容应准确、完整,包括元件的名称、型号、规格等。
13 电气符号的标准131 常见电气元件符号如电阻、电容、电感、变压器、开关、接触器等。
符号应易于识别和理解。
132 特殊电气设备符号对于一些专用的电气设备,如变频器、PLC 等,应使用规定的符号。
若暂无标准符号,可自行设计,但应在图例中说明。
14 电气图的比例尺141 选择合适的比例尺根据电气图的复杂程度和纸张大小,选择合适的比例尺。
确保图形在图纸上的布局合理,便于阅读和理解。
142 比例尺的标注在电气图中明确标注所采用的比例尺。
15 电气图的布局原则151 功能分区将不同功能的电路或设备分区布置,便于区分和阅读。
如主电路、控制电路、信号电路等。
152 流向布局按照电流或信号的流向进行布局,使线路清晰、流畅。
153 对称布局对于对称的电路或设备,采用对称的布局方式,以增强美观性和可读性。
16 电气图的标注要求161 元件标注对每个电气元件进行编号和标注,编号应唯一且具有逻辑性。
一文教你学会看配电系统图每个专业的电气工程师都要学会看配电系统图,了解配电系统图中各种符号字母的含义。
因为配电工程涉及的方面太多,所以看懂一张配电系统图也挺不容易,需要学习许多的配电知识及各种电气符号。
一、配电系统图的符号解读(1)电线规格的选用按国家的规定家庭中使用照明、开关、插座要用2.5平方的电线,空调要用4平方的电线,热水器要用6平方的电线。
L火线、N零线、G地线(插座内部都有这些符号)。
配电系统图要涉及强电,照明、电器用电和弱电,电视、电话、音响、网络等...。
电路线埋暗线,线材等。
(2)线管暗敷的符号表示ZR:表示阻燃YJV:交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆3×2.5:3根2.5芯的电缆线4×25+1×16:是线的平方数PVC20:用pvc管敷设,管径20mmTC、CC、WC:暗敷方式表达(敷设形式是在顶面、墙面或者穿电线管)CT-SC80-ACC:SC表示水煤气钢管,CT表示电缆桥架敷设,80是指公称直径既不是外径也不是内径,ACC表示暗敷设在不能进人的吊顶内。
BV:是聚氯乙烯绝缘电线2*6+E6)表示两根6平方毫米的电源线,加一根6平方毫米的接地保护线SC20-C:是说明使用DN20的水煤气管做穿线管,暗敷QAWC:敷设在墙内DAFC:敷设在地面内PACC:敷设在顶板内DGTC:穿电线管敷设QMWE:沿地面敷设例如:ZR-BV3×.WC,或者ZR-YJV-4×25+1×16-CT-SC80-ACC或BV(2*6+E6)SC20-C。
(3)电箱断路器开关例如:CBD3LE-40-16A、CBD3LE-C16A,“CBD3LE”为断路器的型号,“C”为C型脱扣曲线,保护电路用,”40-16A”为额定电流大小。
二、配电系统图中各种参数的含义解析(1)SCB10-200010/0.4D/Yn11干式变压器,10KV/0.4KV,容量2000KVA,高压侧三角形接法,低压侧为星形接法,连接组别为D/Yn11(星三角11点接法)。

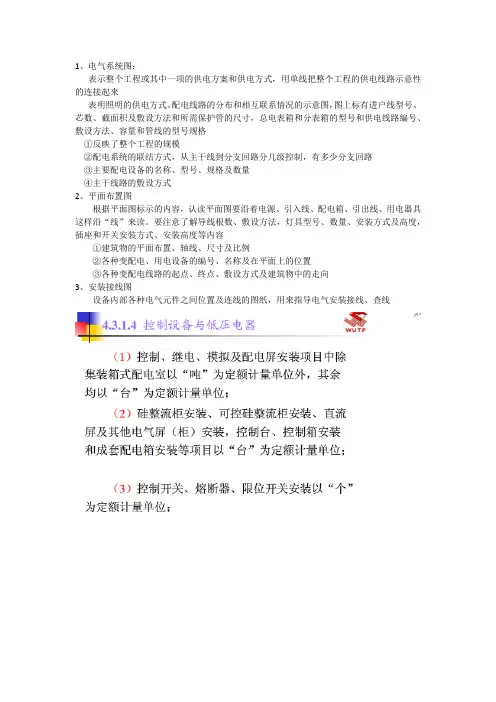

1、电气系统图:
表示整个工程或其中一项的供电方案和供电方式,用单线把整个工程的供电线路示意性的连接起来
表明照明的供电方式、配电线路的分布和相互联系情况的示意图,图上标有进户线型号、芯数、截面积及敷设方法和所需保护管的尺寸,总电表箱和分表箱的型号和供电线路编号、敷设方法、容量和管线的型号规格
①反映了整个工程的规模
②配电系统的联结方式,从主干线到分支回路分几级控制,有多少分支回路
③主要配电设备的名称、型号、规格及数量
④主干线路的敷设方式
2、平面布置图
根据平面图标示的内容,认读平面图要沿着电源、引入线、配电箱、引出线、用电器具这样沿“线”来读。
要注意了解导线根数、敷设方法,灯具型号、数量、安装方式及高度,插座和开关安装方式、安装高度等内容
①建筑物的平面布置、轴线、尺寸及比例
②各种变配电、用电设备的编号、名称及在平面上的位置
③各种变配电线路的起点、终点、敷设方式及建筑物中的走向
3、安装接线图
设备内部各种电气元件之间位置及连线的图纸,用来指导电气安装接线、查线。
电气控制系统图的基本知识
1.图形符号
图形符号通常用来表示一个设备或概念的图形、标记或字符。
电气控制系统图中的图形符号必须按国家标准来绘制。
2.文字符号
文字符号分为基本文字符号和辅助文字符号。
基本文字符号又包括单字母符号和双字母符号,前者是按拉丁字母将各种电气设备、装置和元器件划分为23大类,每大类用一个专用单字母符号表示。
如“C”表示电容器类,“R”表示电阻器类等。
后者是由一个表示种类的单字母符号与另一字母组成,其组合型式应以单字母符号在前、另一字母在后的次序列出。
如“GB”表示蓄电池,“G”为电源的单字母符号。
只有专用单字母符号不能满足要求,需要将大类进一步划分时,才采用双字母符号,以便较详细和更具体地表述电气设备、装置和元器件。
辅助文字符号是用以表示电气设备、装置和元器件以及线路的功能、状态和特征的。
如“SYN”表示同步,“L”表示限制,“RD”表示红色等。
文字符号适用于电气技术领域中技术文件的编制,也可表示在电气设备、装置和件上或其近旁以标明它们的名称、功能、状态和特征。
3.主电路各接点标记
三相交流电源引入线采用 L1 L2、L3标记。
电源开关之后的三相交流电源主电路分别按U VW顺标记。
分级三相交流电源主电路采用三相文字代号U、V、W的前边加上阿拉伯数字1 2、3等来标记,如1U、1V、1W;2U 2V 2W等。
电气图纸知识
电气系统图中WDZN-YJY-5X16 SC40/CT.WS表示是什么意思?
01、WDZN-YJY-5*16 SC40/CT.WS是指有桥架的部位沿桥架敷设,在没有桥架的部位穿SC40钢管沿墙面敷设低烟无白阻燃耐火交联聚乙烯绝缘聚乙烯护套(聚烯烃护套)五芯电缆(每芯截面积为16mm2)
02、W-无点;D-低烟;Z-阻燃;N-耐火;
Y-电缆绝缘层为交联聚乙烯;
Y-电缆护套层为聚乙烯或聚烯经;
5*16-每芯截面积为16mm2,共5芯:SC40-穿DN40钢管敷设,CT-沿桥架敷设;WS-沿墙明敷;
03、常见敷设方式:DS-吊管式;CS-吊链式;W-壁装式;SC-穿钢管敷设;JDG-穿套接紧定钢管敷设;
FPC-穿半硬塑料管敷设;CT-沿桥架敷设;
MR-沿封闭金属线槽敷设;WC-沿墙暗设;WS-沿墙明敷;CC-暗敷设在顶板或屋面内;
CE-沿天棚或顶板面敷设;FC-地板内或地面下敷设;
FS-沿地明敷设;SCE-沿吊顶内敷设。

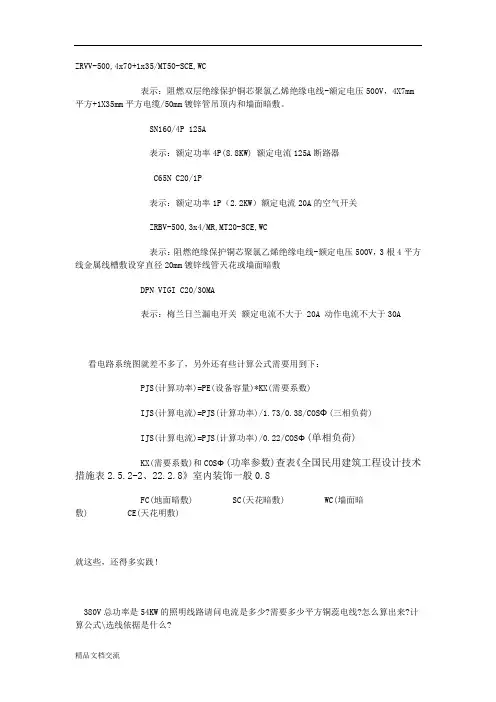

ZRVV-500,4x70+1x35/MT50-SCE,WC
表示:阻燃双层绝缘保护铜芯聚氯乙烯绝缘电线-额定电压500V,4X7mm 平方+1X35mm平方电缆/50mm镀锌管吊顶内和墙面暗敷。
SN160/4P 125A
表示:额定功率4P 额定电流125A断路器
C65N C20/1P
表示:额定功率1P()额定电流20A的空气开关
ZRBV-500,3x4/MR,MT20-SCE,WC
表示:阻燃绝缘保护铜芯聚氯乙烯绝缘电线-额定电压500V,3根4平方线金属线槽敷设穿直径20mm镀锌线管天花或墙面暗敷
DPN VIGI C20/30MA
表示:梅兰日兰漏电开关额定电流不大于 20A 动作电流不大于30A
看电路系统图就差不多了,另外还有些计算公式需要用到下:
PJS(计算功率)=PE(设备容量)*KX(需要系数)
IJS(计算电流)=PJS(计算功率)/COSΦ(三相负荷)
IJS(计算电流)=PJS(计算功率)/COSΦ(单相负荷)
KX(需要系数)和COSΦ(功率参数)查表《全国民用建筑工程设计技术措施表2.5.2-2、》室内装饰一般
FC(地面暗敷) SC(天花暗敷) WC(墙面暗
敷) CE(天花明敷)
就这些,还得多实践!
380V总功率是54KW的照明线路请问电流是多少需要多少平方铜蕊电线怎么算出来计算公式\选线依据是什么
最佳答案
采用三相四线制供电,应该把54KW平均分配到每一相上,即每相负荷为54/3=18KW。
如果照明设备全部工作,则每相电流为:18000/220=
以上计算是按照纯阻性负载(白炽灯)计算的。
如果采用其它类型的光源,特别是带镇流器的灯具,需要考虑功率因数的影响,对计算结果做适当的放大就可以了。
如楼上所说,“铜芯的选用应该查表,或者背口诀,而不是计算。
”查表得到:25平方铜芯线安全载流量为:单芯146A、双芯123A,建议采用。
如果线路很长,还要核算末端电压降能否满足需要。
220V和380V是三相四线制供电,实际上是一个变压器输出的,接火线和零线就是220V,接火线和火线是380V,
660V是大功率电机的供电功率,多用在矿山的传送带和升降机中,
在远距离输变电中,10KV以上的高压输变电和500KV的超高压输变电。
就是高压电线塔上的电压。
倒了变电站以后变成1000V三相四线制的中压输电,然后到工厂或者小区的变电站再变成380/220的工业/民用电。
除了上述提到的交流电以外,还有直流电,
无轨电车用550V直流,
地铁用的也是直流电,有600V、750V,825V、1000V和1500V
知道功率怎么算电流(进线380V)
功率除以(380**)。
