电缆、电缆
4.回路编号：回路编号是设计师为了区分每一个 线路赋予每一个线路的名称〔代号〕，它并没有实体 性的东西。很多设计师习惯性用n1,n2,n3……表示， 但是通常一个比较大的工程中都会有2个以上的配电箱， 如果都用n1,n2,n3……表示线路容易被混淆或者在平 面图中分不清线路；一般不同负载的线路有不同的代 号表示，例如照明线路用‘WL’表示，插座线路用 ‘WX’表示，电力线路用‘WP’表示，应急照明线路 用‘WE/WEL’，混合型线路一般用‘WL’表示；有时 在一个配电系统中设计师都用‘WL’表示，用阿拉伯 数字分级区分，例如：1WL、1WL1、1WL1-1、1WL1-1-1， 这样整个系统的回路有且只有一个代号了。

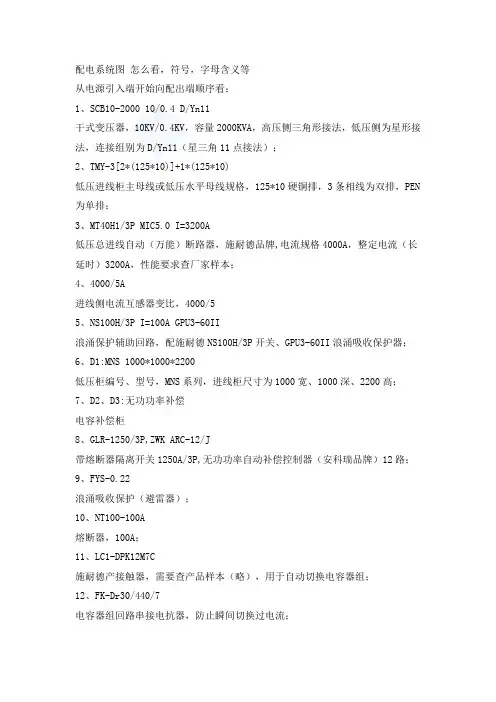

系统分析：
先从后面说起：
1.回路额定功率：指在同一回路中所有负载〔用电设备〕 的额定功率的总和，这个回路的额定功率设计师通过了解 负载的功率和设计回来得出来的，对预算没有直接联系。
2.线管、线槽的规格以及敷设方式： 常用管线有镀锌电 线管〔TC〕、聚氯乙烯硬质管〔PC〕、塑料线槽〔PR〕、 镀锌线槽〔SR〕；常用敷设方式有吊顶内敷设〔SCE〕、 墙内暗敷设〔WC〕、地板内暗敷设〔FC〕、沿天棚面或 顶板面敷设〔CE〕、沿墙面敷设〔WE〕。不同的敷设方 式影响工程量和人工，例如墙内暗敷设〔WC〕需开槽，开 槽需要开槽费。例：上面系统图的TC20-WC/SCE指穿内径 为20的镀锌电线管沿墙内暗敷设和吊顶内敷设。
断路器额度电流规格： 1A,2A,4A,6A,10A,16A,20A,25A,32A,40A,50A,63A,80A, 100A,125A,160A,200A,225A,250A,315A,350A,400A……
培训目的：
1.系统图识图； 2.提升电气工程初步设计能力； 3.了解电气工程根本架构原件，准确造价；
