1.什么是三相五线制？在三相四线制制供电系统中，把零线的两个作用分开，即一根线做工作零线(N)，另外用一根线专做保护零线(PE)，这样的供电结线方式称为三相五线制供电方式。
三相五线制包括三根相线、一根工作零线、一根保护零线。
三相五线制的接线方式如下图1所示。
图1三相五线制接线示意图该接线的特点是：工作零线N与保护零线PE除在变压器中性点共同接地外，两线不再有任何的电气连接。
由于该种接线能用于单相负载、没有中性点引出的三相负载和有中性点引出的三相负载，因而得到广泛的应用。
在三相负载不完全平衡的运行情况下，工作零线N是有电流通过且是带电的，而保护零线PE不带电，因而该供电方式的接地系统完全具备安全和可靠的基准电位。
2.三相五线制与三相四线制的比较(1)基本供电系统简介常用的基本供电系统有(380V)三相三线制和(380/220V)三相四线制等，但这些名词术语内涵不是十分严格。
国际电工委员会(IEC)对此作了统一规定，称为TT系统、TN系统、IT系统。
其中TN系统又分为TN-C、TN-S系统。
TT式供电系统是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT糸统。
第一个符号T表示电力系统中性点直接接地；第二个符号T表示负载设备金属外壳和正常不带电的金属部分与大地直接联接，而与系统如何接地无关。
在TT系统中负载的所有接地均称为保护接地，TN方式供电系统是将电气设备的金属外壳和正常不带电的金属部分与工作零线相接的保护系统，称作接零保护系统，用TN表示。
TN-C方式供电系统是用工作零线兼作接零保护线，可以称作保护中性线，可用NPE表示，即常用的三相四线制供电方式。
TN-S式供电系统是把工作零线N和专用保护线PE严格分开的供电系统，称作TN-S供电系统，即常用的三相五线制供电方式。
IT方式供电系统，其中I表示电源侧没有工作接地，或经过高阻抗接地。
第二个字母T表示负载侧电气设备进行接地保护。
IT方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

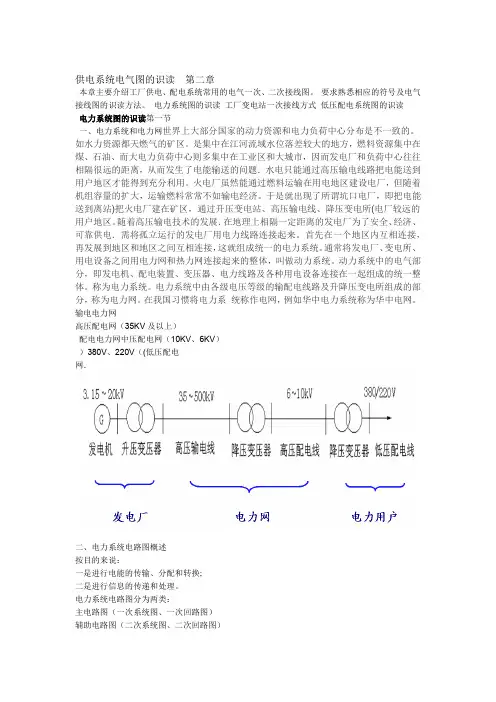

电气课件主接线图发电机变压器二、电气运行安全知识电气课件一、电气一次系统图一、电气主接线的基本接线形式汇流母线单母线、单母线分段、单母线分段带旁母、双母线、双母线分段、双母线带旁母、23接线、变压器母线无汇流母线单元及扩大单元接线、桥型内、外接线、角型接线电气主接线图的作用电气主接线图对电气设备的选择、配电装置的布置、电能的质量和安全运行等都起决定性作用。
所以电气专业人员必须熟悉掌握电气主接线图发电机变压器线路单元接线1.接线简单、使用设备少。
2.线路故障或检修时 变压器停运 反过来同样。
3.适用于只有一台变压器和一回线路时或当发电厂内不设高压配电装置、直接将电能送至系统枢纽变电站的情况。
我司发电机出口无甲刀闸。
输送功率及距离110KV功率1050MW、距离50 150KM。
220KV功率100150MW、距离2000300KM500KV功率10001500MW、距离250 1000KM 我公司2135兆瓦热电联产工程厂内电气主接线原定设计为双母线接线 此种接线方式虽然具有供电可靠 调度灵活及便于扩建等优点 但这种接线方式所用设备较多 配电装置复杂 经济性较差 在运行中隔离开关作为操作电器 很容易发生误操作事故 并且对于实现自动化不方便 当母线故障时 须切除较多的电源和线路经济性好。
单元接线是发电机经变压器直接接入春林变电站 需要断路器及隔离开关的数量要远远小于双母线接线 如果按国内六氟化硫开关的配置 仅此一项就可节约近200万元。
另外启备变的电压等级也由220kv降到110kv这一项也可节省投资100万元。
单元接线方式的占地面积也要远远小于双母线接线所占用的面积 这也更符合我公司的实际情况。
还有 单元接线的保护配置也更加简单化 没有了升压站母线保护。
可靠性较高。
单元接线的最突出的特点就是开关设备少 操作简单 设备少相对来说也就是减少了设备的故障率 操作简单也就减少的设备误操作的次数 所以可靠性相对也就提高了。
