供电系统电气图识图

格式：ppt
大小：10.60 MB
文档页数：2

下载文档原格式

电气接线图的识图

（5）查看所有电气设备
在断面图上查看电气设备，认出变压器、母线、隔离开关、断路器、电流互感器、电压互感器、电容器、避雷器和接地开关等，进而还要判断出各种电器的类型；掌握各个电气设备的安装方法，所用构架和支架都用什么材料；如果有母线，要弄清单母线还是双母线，是不分段的还是分段的。
比如三个相同的继电器，可以分别表示为 “KA1”、“KA2”和“KA3”。
电路图中电气图形符号的连线处经常有数字，这些数字称为线号，线号是区别电路接线的重要标志。
比如：X1,X2
（4）项目代号
在电气图上，通常用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等，称为项目，比如PGL低压配电柜。
实现主变压器的过电压保护
保护电源进线和母线过电压。
母线分段开关 DW5油断路器
两路架空线，来自于不同
的电站
进户处设置接地隔离开关、避雷器、电压互感器。
设置隔离开关的目的是线路停电时，该接地隔离开关闭合接地，站内可以进行检修，省去了挂临时接地线的工作
环节。
两侧设置电流互感器 3TA和4TA，以便构成变压器的差动
（6）查看电气设备之间的连接
根据断面图、配电装置式主接线图、平面图，查看各个电气设备之间的连接情况。查看时，按电能输送的方向顺序进行。
（7）查核有关的安全距离
配电装置的断面图上都标有水平距离和垂直高度，有些地方还标有弧形距离。要根据这些距离和标高，参照有关设计手册的规程，查核安全距离是否符合要求。查核的重点有带电部分与接地部分之间、不同相的带电部分之间、平行的不同时检修的无遮拦裸导体之间、设备运输时其外廊无遮拦带电部分之间。

电气图识图

2.1 电路图常用文字符号
文字符号适用于电气技术领域中技术文件的编制，用以标明电子设备、装置和元器件的名称及电路的功能、状态和特征。根据我国公布的电气图用文字符号的国家标准（新标准编号 GB7159–87）规定，文字符号采用大写正体的拉丁字母，分为基本文字符号和辅助文字符号两类。基本文字符号分为单字母和双字母两种。单字母符号是按拉丁字母顺序将各种电子设备、装置和元器件分为23 大类，每大类用一个专用单字母符号表示，如 “R”表示电阻器类、“C”表示电容器类等，单字母符号应优先采用。各类常用基本文字符号，如表1-1 所示。
表1-2 电压电流及接线元件图形符号
二、无源元件图形符号
无源元件图形符号见表1-3。
表1-3 无源元件图形符号
三、天线、指示灯等图形符号
三电气图和连接线的表示方法
3.1 电路的多线表示法和单线表示法
电气图上各种图形符号之间的相互连线，可能是传输能量流、信息流的导线，也可能是表示逻辑流、功能流的某种图线。按照电路图中图线的表达相数不同，连接线可分为多线表示法、单线表示法和混合表示法三种： 3.1.1 多线表示法在图中，电气设备的每根连接线各用一条图线表示的方法，称为多线表示法。其中大多是三线，图3-1 就是一个具有正、反转的电动机主电路，多线表示法能比较清楚地看出电路工作原理，尤其是在各相或各线不对称的场合下宜采用这种表示法。但它图线太多，作图麻烦，特别是对于比较复杂的设备，交叉就多，反而使图形显得繁杂难看懂图。因此，多线表示法一般用于表示各相或各线内容的不对称和要详细表示各相或各线的具体连接方法的场合
图1-1 电动机供电系统图
图1-2 某变电所供电系统图
这种系统图通常采用单线表示法绘制。例如，电动机的主电路如图 1-1 所示，它表示了主电路的供电关系，它的供电过程是由电源三相交流电→开关QS→熔断器FU→接触器KM→热继电器热元件 FR→电动机M。又如，某供电系统如图1-2 所示，表示这个变电所把10kV 电压通过变压器变换为380V 电压，经断路器QF 和母线后通过FU1、FU2、FU3 分别供给三条支路。系统图或框图常用来表示整个工程或其中某一项目的供电方式和电能输送关系，也可表示某一装置或设备各主要组成部分的关系。

铁路电力供电基础知识

第一章电力供电系统概述
放射式配电网络放射式配电网络由铁路地区变、配电所引出单独的回路，直接送至各室内、外变电所或直接对高压设备供电。放射式配电网络适用与向一级负荷或负荷功率较大的设备供电。配电网络故障时，互相影响不大，控制也方便，但基建投资较高，线路通道站地多，较大的站场采用架空配电线路通过时往往有困难。
第一章电力供电系统概述

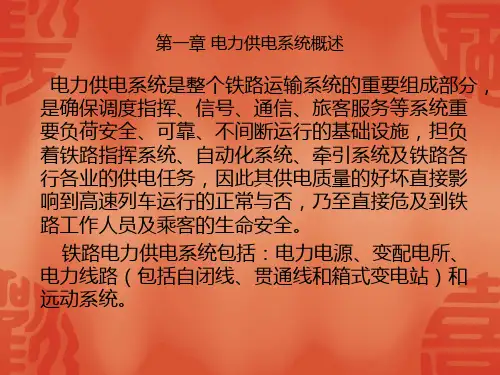

电力供电系统是整个铁路运输系统的重要组成部分，是确保调度指挥、信号、通信、旅客服务等系统重要负荷安全、可靠、不间断运行的基础设施，担负着铁路指挥系统、自动化系统、牵引系统及铁路各行各业的供电任务，因此其供电质量的好坏直接影响到高速列车运行的正常与否，乃至直接危及到铁路工作人员及乘客的生命安全。
第一章电力供电系统概述
第一章电力供电系统概述
两端供电式配电网络两端供电式配电网络是铁路自动闭塞信号供电均采用此种配电方式，即铁路沿线两相邻自动闭塞配电所（相距约 40~60km）向自动闭塞信号变压器供电。两个相邻自动闭塞配电所的电源可互为备用，并装设自动闸及备用自动投入装置。同时信号变压器二次侧还采用了低压联络线，保证了对自动闭塞一级负荷的供电。专为自动闭塞用的高压电力线路，在保证所供信号用电安全的前提下，可供给通信设备及无电源地区的中间站与行车有关房屋照明用电。
第二章电力线路基础知识
独立电源应具备的条件两路电源之间无联系，如取自两发电厂或不同电源的两个变电所，其中一个厂或所发生故障时，另一个厂或所应继续供电。两路电源之间有联系，但发生任何一种故障时，两路电源的任何部分应不致受到损坏。电压选择电压等级选择受电电压根据用电容量、可靠性和输电距离，可采用35(63)kV、 10(6)kV和0.38／o.22kV。自备发电所的发电机电压，可采用400V 和6.3kV。

电气接线图之一次系统识图

单母线接线
有汇流母线接线
2．单母线分段
优点：当一段母线故障时，分段断路器自动切除故障，保证正常段母线不间断供电。对重要用户可从不同段引出两回路，双电源供电。缺点：当一段母线或母线隔离开关故障时，该段母线回路停电。当出线为双回路时，常使架空线路出现交叉跨越。适用范围： 1）6－10KV出线回路数为6及以上。 2）35－63KV出线回路数为4－8回。 3）110KV出线回路数为3－4回。
电流互感器准确度级和最大允许误差限值
准确度级一次电流为额定电流的百分数（%） 10 20 100～120 10 20 100～120 10 20 100～120 50～120 50～120 100 100m①
① m为额定10％倍数
误差限值变比误差±％ 0.5 0.35 0.2 1 0.75 0.5 2 1.5 1 3.0 10 3 -10 相位误差± 20 15 10 60 45 30 120 90 60 不规定不规定
• 变比误差：
*
2 1
角度误差：
(
*
- )
(
- )
2
当
继电保护规程规定：用于保护的电流互感器，变比误差在最坏条件下不大于－10％;角度误差在最坏条件下不大于7度
电流互感器的10％误差曲线
• 在argZ’m=arg(Z2+ZL)的最不利情况下，电流互感器变比误差 I=10%时，一次电流倍数为m10与ZL之间关系曲线称为电流互感器的10％误差曲线。电流互感器的10％误差曲线在保证电流互感器的变比误差不超过－10％条件下，一次电流倍数m与电流互感器允许最大二次负载阻抗ZL的关系曲线指实际流过电流互感器的一次电流I1与一次绕组额定电流I1N之比，即

建筑电气设计供电系统与电气识图

第11页/共45页
7）通信系统（1）电话系统图；（2）站房设备布置图。8）防雷系统、接地系统一般不出图纸，特殊工程只出顶视平面图，接地平面图。9）其他系统（1）各系统所属系统图；（2）各控制室设备平面布置图（若在相应系统图中说明清楚时，可不出此图）。
第12页/共45页
3、主要设备表、概算注明设备名称、型号、规格、单位、数量。4、设计计算书（供内部使用及存档）1）用电设备负荷计算。2）变压器选型计算。3）电缆选型计算。4 ）系统短路电流计算。5）防雷类别计算及避雷针保护范围计算。6）各系统计算结果尚应标示在设计说明了或相应图纸中。7）因条件不具备不能进行计算的内容，应在初步设计中说明，并应在施工图设计时补算。
电源变压器中性点直接接地，可触及的导电部分与普通 PEN导体相连在，全系统内N线与PE线是合一的。
缺缺点点：：
优优点点：：PPEENN
TN-C
第22页/共45页
电源变压器中性点直接接地，可触及的导电部分与普通 PE导线相连在，全系统内N线与PE线是分开的。TN-S是很好的低压配电系统，有利于电源系统的干扰抑制，各种信息系统一般都采用该方式该系统中保护线和中性线分开，系统造价略贵。除具有TN-C系统的优点外，由于正常时PE线不通过负荷电流，故与PE线相连的电气设备金属外壳在正常运行时不带电，所以适用于数据处理和精密电子仪器设备的供电，也可用于爆炸危险环境中。在民用建筑内部、家用电器等都有单独接地触点的插头。采用 TN-S供电既方便又安全。
三相电路
电源系统
三相平衡 ::
供供电电系系统统
第17页/共45页
电电压压线电压
三相电压
三相不平衡
■
三相的电压或电流幅值或有效值不等，或者三相的电压或电流相位差不为120°时，则称此三相电压或电流不平衡。不平衡的三相电压或电流，按对称分量法（将三组不对称分量分解成三组对称向量之和），可分解为正序分量（a、 b、c三相幅值相等，相位为a相超前b相120°，b相超前c相 120°）、负序分量（a、b、c三相幅值相等，相序与正序相反）和零序分量（a、b、c三相幅值、相位均相等）。

TN-S供电系统

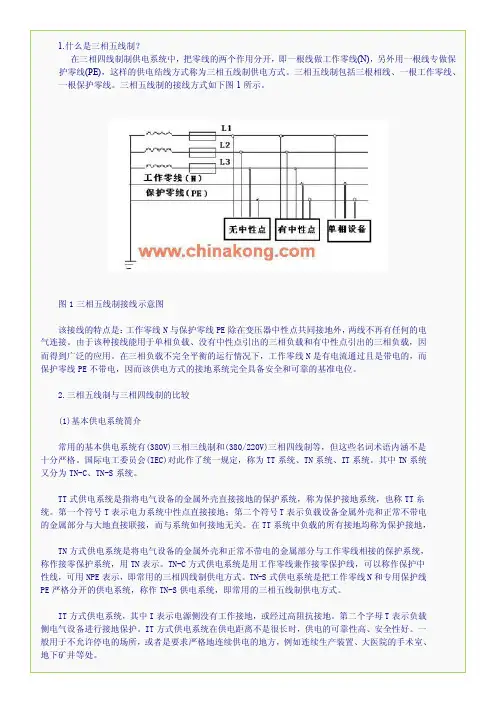

1.什么是三相五线制？在三相四线制制供电系统中，把零线的两个作用分开，即一根线做工作零线(N)，另外用一根线专做保护零线(PE)，这样的供电结线方式称为三相五线制供电方式。

三相五线制包括三根相线、一根工作零线、一根保护零线。

三相五线制的接线方式如下图1所示。

图1三相五线制接线示意图该接线的特点是：工作零线N与保护零线PE除在变压器中性点共同接地外，两线不再有任何的电气连接。

由于该种接线能用于单相负载、没有中性点引出的三相负载和有中性点引出的三相负载，因而得到广泛的应用。

在三相负载不完全平衡的运行情况下，工作零线N是有电流通过且是带电的，而保护零线PE不带电，因而该供电方式的接地系统完全具备安全和可靠的基准电位。

2.三相五线制与三相四线制的比较(1)基本供电系统简介常用的基本供电系统有(380V)三相三线制和(380/220V)三相四线制等，但这些名词术语内涵不是十分严格。

国际电工委员会(IEC)对此作了统一规定，称为TT系统、TN系统、IT系统。

其中TN系统又分为TN-C、TN-S系统。

TT式供电系统是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT糸统。

第一个符号T表示电力系统中性点直接接地；第二个符号T表示负载设备金属外壳和正常不带电的金属部分与大地直接联接，而与系统如何接地无关。

在TT系统中负载的所有接地均称为保护接地，TN方式供电系统是将电气设备的金属外壳和正常不带电的金属部分与工作零线相接的保护系统，称作接零保护系统，用TN表示。

TN-C方式供电系统是用工作零线兼作接零保护线，可以称作保护中性线，可用NPE表示，即常用的三相四线制供电方式。

TN-S式供电系统是把工作零线N和专用保护线PE严格分开的供电系统，称作TN-S供电系统，即常用的三相五线制供电方式。

IT方式供电系统，其中I表示电源侧没有工作接地，或经过高阻抗接地。

第二个字母T表示负载侧电气设备进行接地保护。

IT方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

供电系统电气图识图讲解

旅游点
住宅
酒
店
工
厂
发电厂
T1
升压变压器
输电线
35～500KV 高压传输线
区域变电站
T3 10KV
降压变压器
区域变电站
380/220用户
电
35～500KV
T4
6KV
力
高压用户
系统
T2
升压变压器
区域变电站
T5
T6
降压变压器
10KV
图 380/220用户发电厂
380/220用户
电力系统组成
电力系统就是一个由生产、输送和消费电能的多环节有机配合协调工作的整体系统
表1 低压配电系统型式符号的含义
第一个字母表示第二个字母表示电源端的接地状态负载端接地状态
第三、四个字母表示中性线与保护线是否合用
T
直接接地
I 不直接接地
T
表示电气设备金属外壳的接地与电源端接地相互独立
N
表示负载侧接地与电源端工作接地作直接电气连接
C
表示中性线与保护线是合用的
TN-C接地系统示意图
（4）TN-S系统在TN-S系统中，电源中性点直接接地，中性线与保护线分别设置，用电设备的金属外壳与保护线PE 相连接。TN电系统也称作三相五线制系统
TN-S系统可较安全地用于一般民用建筑以及施工现场的供电。
TN-S接地系统示意图
（5）TN-C-S系统
在TN-C-S系统中，电源中性点直接接地，中性线与保护线部分合用，部分分开，系统中的一部分为TN-C系统，另一部分为TN-S系统。
L1
L2 L3
N
d
id

电力电气识图入门

一次高压变配电所升压变压器
二次高压变配电所
一般用户
低压变配电站
工工厂厂
火力发电厂
核子发电厂
大容量帛水蓄能电站
500KV
一般水力发电站
变电站1
220KV
大型工企业
铁道变电站
35KV 10KV 变电站2
电力机车
10KV 杆上变压器
地下电缆
变电站3
6KV
380/220V
380/220V
旅游点
住宅
硬铜母线—3相、相线截面（宽 × 厚）80mm×6mm+中性线截面（宽 × 厚） 30mm×4mm
③
BLV—500—（3×70+1×35）SC70—WE
聚氯乙烯绝缘铝导线—额定电压500V—三相导线截面积70mm2+中性线截面积 35mm2—穿内径为70mm的焊接钢管—沿墙明敷
PC20—WC：直径20mm的硬质塑料管、沿墙暗敷
多根导线数的表示方法
L1 L2 L3 3
（三根导线）
水平三根线从竖直三根线分别连接引出水平三根线与竖直三根线交叉但不连接
导线表示与说明
① BV—500—（3×16+1×10）
单塑绝缘铜导线—额定电压500V—三相导线截面积16mm2+中性线截面积10mm2
②
TMY—3（80×6）+1（30×4）
Y0 梯形程序图
12
3
4
X0
Y0
时序图
表示位置信息的电气图安装简图
传送分拣设备俯视图
1
13
14 位置Ⅰ
11
2 位置Ⅱ
6 A
7
215mm
12 130mm

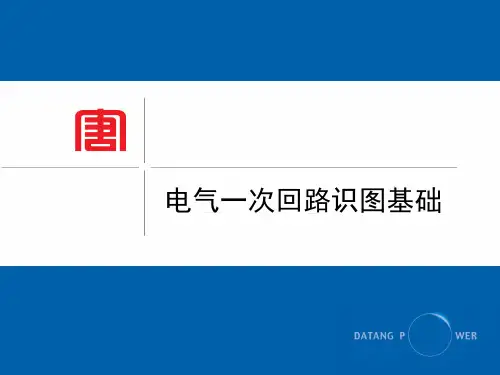

(完整版)电气一次识图基础

朗目山
电气一次回路识图简介
二、电气主接线图
(5)变压器线路单元接线优点：
①每台变压器和线路直接连接省去了母线和相应的断路器和隔离开关。
②便于发展，容易发展成桥形接线或单母线接线。 ③操作简单，不易产生误操作。缺点： ①线路或变压器故障或检修,整个单元都停止运行。 ②运行方式单一。
适用范围：这种接线应用在将发电机发出的全部电能升高电压输入电网的小型水电站或风电场中。
电气一次回路识图基础
电气一次回路识图简介朗目山
电气一次回路：由电气一次设备相互连接，构成发电、输电、配电或进行其他生产过程的电气回路称为一次回路或一次接线系统。
一、电气一次符号二、电气主接线图三、电气设备编号原则
电气一次回路识图简介
一、电气一次符号
朗目山
避雷器电流互感器架空线接地刀闸隔离开关
断路器有载调压变压器
地埋电缆电流互感器带电显示
电气一次回路识图简介
一、电气一次符号
朗目山
过电压保护器
跌落式熔断器
接触器
熔断器
手车式断路器
电压表电流表电抗器电动机发电机
电气一次回路识图简介
二、电气主接线图
朗目山
1.主接线的设计原则
(1)考虑变电站在电力系统中的地位和作用。
(2)考虑远期发展规模。
朗目山
电气一次回路识图简介
二、电气主接线图
(4)外桥接线优点：
①一台变压器故障或检修其他部分不受影响。
②扩建方便，容易改造成单母线或双母线接线。 ③高压断路器数量少，四个回路只需三台断路器。缺点： ①一条线路故障或检修相应变压器需停运。 ②桥连断路器检修时，两个回路需解列运行。 ③变压器侧断路器检修时，变压器需较长时间停运。适用范围：适用于较小容量的发电厂或变电站，并且变压器的切换较频繁或线路较短，故障率较少的情况。此外，线路有穿越功率时，也宜采用外桥接线。

水电识图(电气)

（9）看标准图：标准图详细表达设备、装置、器材的安装方式方法。
（10）看设备材料表：设备材料表提供了该工程所使用的设备、材料的型号、规格、数量，是编制施工方案、编制预算、材料采购的重要依据。
图例
图例
文字符号
文字符号
BV-3*2.5
文字符号
PC20 WC/FC
3根2.5平方的铜芯聚乙烯绝缘电线穿硬塑料管沿墙或楼板敷设
常用材料
常用材料
常用材料
常用材料
常用材料
断路器：一种具有过载与短路保护的限流型的开关装置。
配管敷设方式
1、明敷 2、暗敷
配管敷设方式
配管敷设方式
电线敷设方式
1、管内穿线 2、线槽配线
管内穿线
线槽配线
电缆敷设方式
1、直埋 2、穿管 3、桥架 4、线槽
或屋顶敷设。
注意：圆钢直径不小于8 mm，扁钢截面不小于48mm2，厚度不小于4 mm。当烟囱上采用避雷环时，圆钢直径不小于 12 mm，扁钢截面不小于100mm2，厚度不小于4 mm。
防雷接地系统
防雷接地系统
防雷接地测试点
防雷接地系统
电解离子接地极
常用材料
常用材料
金属穿线
常用材料
JDG管（套接紧定式镀锌钢导管、电气安装用钢性金属平导管）是一种电气线路最新型保护用导管。连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路

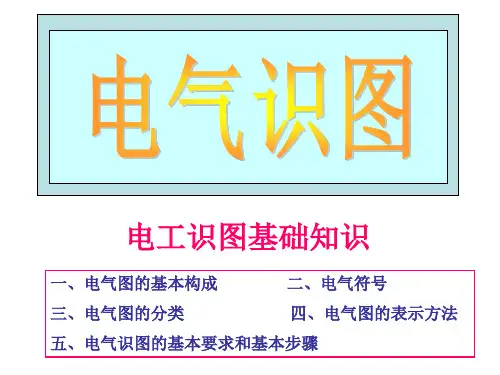

一、基础知识二、识图方法
内容
一、基础知识
1、电气系统的组成 2、变配电系统简介 3、照明系统简介 4、动力系统简介 5、防雷接地系统简介 6、常用材料 7、配管敷设方式 8、电线、电缆敷设方式

电气课件（主接线图、发电机、变压器）

电气课件主接线图发电机变压器二、电气运行安全知识电气课件一、电气一次系统图一、电气主接线的基本接线形式汇流母线单母线、单母线分段、单母线分段带旁母、双母线、双母线分段、双母线带旁母、23接线、变压器母线无汇流母线单元及扩大单元接线、桥型内、外接线、角型接线电气主接线图的作用电气主接线图对电气设备的选择、配电装置的布置、电能的质量和安全运行等都起决定性作用。

所以电气专业人员必须熟悉掌握电气主接线图发电机变压器线路单元接线1.接线简单、使用设备少。

2.线路故障或检修时变压器停运反过来同样。

3.适用于只有一台变压器和一回线路时或当发电厂内不设高压配电装置、直接将电能送至系统枢纽变电站的情况。

我司发电机出口无甲刀闸。

输送功率及距离110KV功率1050MW、距离50 150KM。

220KV功率100150MW、距离2000300KM500KV功率10001500MW、距离250 1000KM 我公司2135兆瓦热电联产工程厂内电气主接线原定设计为双母线接线此种接线方式虽然具有供电可靠调度灵活及便于扩建等优点但这种接线方式所用设备较多配电装置复杂经济性较差在运行中隔离开关作为操作电器很容易发生误操作事故并且对于实现自动化不方便当母线故障时须切除较多的电源和线路经济性好。

单元接线是发电机经变压器直接接入春林变电站需要断路器及隔离开关的数量要远远小于双母线接线如果按国内六氟化硫开关的配置仅此一项就可节约近200万元。

另外启备变的电压等级也由220kv降到110kv这一项也可节省投资100万元。

单元接线方式的占地面积也要远远小于双母线接线所占用的面积这也更符合我公司的实际情况。

还有单元接线的保护配置也更加简单化没有了升压站母线保护。

可靠性较高。

单元接线的最突出的特点就是开关设备少操作简单设备少相对来说也就是减少了设备的故障率操作简单也就减少的设备误操作的次数所以可靠性相对也就提高了。

供电系统电气图的识读

供电系统电气图的识读第二章本章主要介绍工厂供电、配电系统常用的电气一次、二次接线图。

要求熟悉相应的符号及电气接线图的识读方法。

电力系统图的识读工厂变电站一次接线方式低压配电系统图的识读电力系统图的识读第一节一、电力系统和电力网世界上大部分国家的动力资源和电力负荷中心分布是不一致的。

如水力资源都天燃气的矿区。

是集中在江河流域水位落差较大的地方，燃料资源集中在煤、石油、而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相隔很远的距离，从而发生了电能输送的问题．水电只能通过高压输电线路把电能送到用户地区才能得到充分利用。

火电厂虽然能通过燃料运输在用电地区建设电厂，但随着机组容量的扩大，运输燃料常常不如输电经济。

于是就出现了所谓坑口电厂，即把电能送到离站)把火电厂建在矿区，通过升压变电站、高压输电线、降压变电所(电厂较远的用户地区。

随着高压输电技术的发展．在地理上相隔一定距离的发电厂为了安全、经济、可靠供电．需将孤立运行的发电厂用电力线路连接起来。

首先在一个地区内互相连接，再发展到地区和地区之间互相连接，这就组成统一的电力系统。

通常将发电厂、变电所、用电设备之间用电力网和热力网连接起来的整体，叫做动力系统。

动力系统中的电气部分，即发电机、配电装置、变压器、电力线路及各种用电设备连接在一起组成的统一整体。

称为电力系统。

电力系统中由各级电压等级的输配电线路及升降压变电所组成的部分，称为电力网。

在我国习惯将电力系统称作电网，例如华中电力系统称为华中电网。

输电电力网高压配电网（35KV及以上）配电电力网中压配电网（10KV、6KV））380V、220V（(低压配电网．二、电力系统电路图概述按目的来说：一是进行电能的传输、分配和转换;二是进行信息的传递和处理。

电力系统电路图分为两类：主电路图（一次系统图、一次回路图）辅助电路图（二次系统图、二次回路图）主电路图：由一次设备构成的电路叫一次回路也叫主回路或一次系统，供电系统图就是用来电气设备主回路的组成部分及其连接方式的电路图。
