建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。
1.图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。
2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。
4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。
5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。
基本幅面尺寸（mm）表15-1幅面代号A0A1A2A3A4宽×长（B×L）841×1189594×841420×591297×420210×297边宽（C）10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。
常用图线见表15-2。
2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15-3。
目录一建筑电气工程图基本知识 (2)（一）、建筑电气工程施工图概念 (2)（二）、建筑电气工程图的类别 (3)（三）、建筑电气工程施工图的组成 (3)二电气工程图的识读 (4)（一）、常用的文字符号及图形符号 (4)（二）、读图的方法和步骤 (6)（一）、模拟项目图纸组成 (21)（二）、电力系统的组成 (21)（三）、总干线 (21)（四）、配电系统识读 (21)（五）、平面图 (23)一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。
电气工程图的特点（1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。
（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。
（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。
（二）、建筑电气工程图的类别1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。
系统图包括供配电系统图（强电系统图）、弱电系统图。
供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。
强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。
弱电系统图是表示元器件的连接关系。
包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。
2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。
电气施工图所涉及的内容往往根据建筑物不同的功能而有所不同，主要有建筑供配电、动力与照明、防雷与接地、建筑弱电等方面，用以表达不同的电气设计内容。

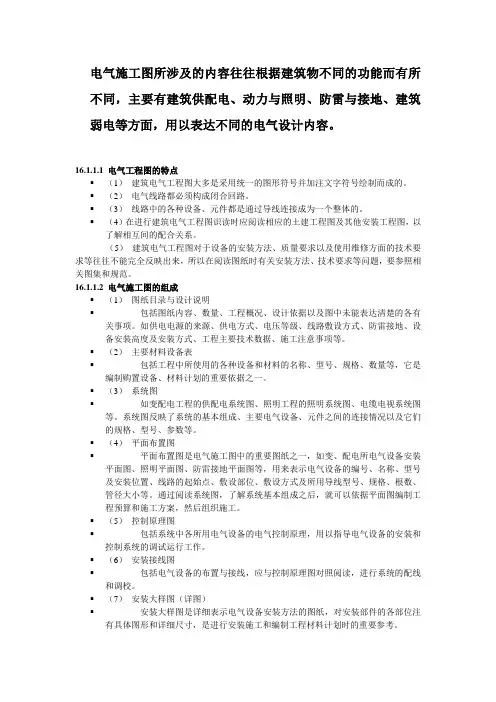

16.1.1.1 电气工程图的特点▪（1）建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的。
▪（2）电气线路都必须构成闭合回路。
▪（3）线路中的各种设备、元件都是通过导线连接成为一个整体的。
▪（4）在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系。
（5）建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。
16.1.1.2 电气施工图的组成▪（1）图纸目录与设计说明▪包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。
如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
▪（2）主要材料设备表▪包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。
▪（3）系统图▪如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。
系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
▪（4）平面布置图▪平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。
通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。
▪（5）控制原理图▪包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。
▪（6）安装接线图▪包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。
建筑电气工程施工图CONTENTS•建筑电气工程施工图概述•电气系统设计与布局•电气线路设计与选材•电气设备选型与安装•施工图绘制技巧与注意事项•建筑电气工程施工图实例分析建筑电气工程施工图概述01定义与作用定义建筑电气工程施工图是用图形符号、文字符号、文字说明等表示电气系统或设备在建筑物中的布局、安装、接线等情况的图纸。
作用指导建筑电气工程施工，确保电气设备安全、可靠、经济、合理地运行，为建筑物的使用功能提供保障。
列出所有图纸的名称、图号、张数等，方便查阅。
图纸目录对平面图中某些重要部分进行详细表示的图纸，包括设备安装详图、接线详图等。
详图对图纸中难以表达的部分进行文字说明，包括工程概况、设计范围、设计依据、施工要求等。
设计说明用图形符号表示电气系统的组成和连接关系，包括供配电系统图、照明系统图、动力系统图等。
系统图表示电气设备在建筑物平面上的布置情况，包括设备布置平面图、线路布置平面图等。
平面图0201030405施工图组成要素0102国家标准《建筑电气制图…规定了建筑电气工程施工图的制图规则、图形符号、文字符号等。
国家标准《供配电系统设…规定了供配电系统的设计原则、设计方法等。
国家标准《低压配电设计…规定了低压配电系统的设计要求、保护方式等。
国家标准《建筑物防雷设…规定了建筑物防雷设计的原则、方法等。
其他相关标准和规范如《民用建筑电气设计规范》JGJ 16-2008、《建筑电气照明装置施工与验收规范》GB 50617-2010等。
030405设计规范与标准电气系统设计与布局02负荷计算与电源设计负荷计算根据建筑功能、用电设备功率及使用频率等因素，进行详细的负荷计算，确定各级配电系统的容量。
电源设计根据负荷计算结果，选择合适的电源类型（如市电、发电机等），并设计相应的电源进线方式、配电柜布置等。
照明布局根据建筑空间、功能及使用需求，合理规划照明布局，包括灯具类型、数量、位置等。
照明控制设计灵活的照明控制系统，实现不同场景下的照明需求，提高照明舒适度和节能效果。
建筑电气工程图的识图方法（一）、常用的文字符号及图形符号图纸是工程“语言”，这种“语言”是采用规定符号的形式表示出来，符号分为文字符号及图形符号。
熟悉和掌握“语言”是十分关键的。
对了解设计者的意图、掌握安装工程项目、安装技术、施工准备、材料消耗、安装机器具安排、工程质量、编制施工组织设计、工程施工图预算（或投标报价）意义十分重大。
电气工程图常用的文字符号（见表1-1）常用的文字符号有：1、表示相序的文字符号。
2、表示线路敷设方式的文字符号。
3、表示敷设部位的文字符号。
4、表示器具安装方式的文字符号。
5、线路标注的文字符号（二）电气工程图常用的图形符号（见模拟项目电施D-02 图例符号）电气工程图常用的文字符号表1-1名称符号说明线路敷设方式SR 用钢线槽敷设相序ABCNA相（第一相）涂黄色B相（第二相）涂绿色C相（第三相）涂红色N相为中性线涂黑色线路敷设方式ECSRSCTCCPPC明敷暗敷沿钢索敷设穿水煤气钢管敷设穿电线管敷穿金属软管敷设穿硬塑料管FPC CT 穿半硬塑料管电缆桥架敷设敷设部位FWBCEBECLCCACC沿地敷设沿墙敷设沿梁敷设沿天棚敷设或顶板敷设沿屋架或跨越屋架敷设沿柱敷设暗设天棚或顶板内暗设在不能进入的吊顶内器具安装方式CPCP1CP2ChPWSRCRWRSPCLHMT线吊式固定线吊式防水线吊式链吊式管吊式壁装式吸顶或直敷式嵌入式（嵌入不可进入的顶棚）顶棚内安装（（嵌入可进入的顶棚））墙壁内安装支架上安装柱上安装座装台上安装线路的标注方式WPWCWLWEL电力（动力回路）线路控制回路照明回路事故照明回路（二）、读图的方法和步骤（一）读图的原则就建筑电气施工图而言，一般遵循“六先六后”的原则。
即：先强电后弱电、先系统后平面、先动力后照明、先下层后上层、先室内后室外、先简单后复杂。
（二）读图的方法及顺序（见图1-1）（1）看标题栏：了解工程项目名称内容、设计单位、设计日期、绘图比例。
