第十一章流体的测量§11-1 概述流体力学的研究方法有理论分析,实验研究和数值计算三种,他们相辅相成互为补充完善,形成了理论流体力学、实验流体力学和计算流体力学三个重要体系。
在实际流体力学问题中,流动现象极为复杂,即使通过简化,也不一定加以定量的理论分析,甚至与实际结果相差甚远。
应用测试技术和实验方法来解决实际流体力学问题,是实验流体力学所研究的课题。
根据实验结果,建立其物理模型,使理论分析有了可靠的依据。
随着计算机技术和光电技术的不断发展,各种新型的电测手段不断出现,使一些用常规手段难以测量的问题得以实现,提高测量精度,使人们对复杂流动现象的物理本质有了深刻、更真实、更准确的认识,从而推动了流体力学理论的发展。
压强、流速、流量、温度是流体测量中的几个基本参数。
本章就这几个参数的一些基本测量方法作简单介绍。
§11-2 压力的测量一、概述在流体力学实验中,压力是最基本的测量参数。
许多流体参数如流速、流量、流动损失、阻力、升力等的测量,往往可转化为压力测量的问题。
因此,压力测量的精度往往就影响了许多流体动力特征性实验的结果的精确度。
所以,有必要较为深入地研究测量的基本原理,了解各种因素对压力测量精度的影响。
在流体压力测量时,一般常用相对压强表示。
测量压力的系统或装置一般由三部分组成:(1)感压部分:压力感受部分是直接感受流体压力的元件,称为感压器、压力探头或压力探针。
在常规测量中,常用测压孔和各种形状的测压管;在电测或动态测压时,常用各种压力传感器,将所感受的压力变化转化为电信号。
(2)传输部分:利用导管将所感受的压力传到指示器,或者将点信号用导线传送,并对信号进行处理。
(3)指示部分:抱括指示器和记录仪,将传输部分传来的压力或电信号直接指示出来或记录下来。
压力测量装置的选用应根据使用要求,针对具体情况作具体分析,在满足测量要求的情况下,合理地进行种类、型号、量程、精度等级的选择。
第十一章桥涵设计流量及水位推算桥涵设计流量及水位推算是针对桥涵工程进行的一项重要工作。
对于桥涵的设计来说,合理确定其设计流量和水位,是保障桥涵运行安全和正常的基础。
本文将从设计流量和水位推算的原理、方法以及应用方面进行详细解析。
首先,设计流量是指根据其中一种准则、标准或规范确定的项目期望达到的流量。
桥涵的设计流量直接关系到其流量能力和水力特性,因此需要根据实际情况合理选择。
常用的设计流量计算方法有理论计算法和经验计算法。
理论计算法是依据流体力学原理进行计算,可以较为准确地确定桥涵的设计流量。
其计算过程常涉及一些参数,如水槽的宽度、高度、形状等,以及流体的密度、粘度等。
通过利用流体力学方程,可以得出桥涵设计流量的数值。
这种方法适用于较为复杂的流体情况,如弯曲河道、急流等。
经验计算法则是根据实际工程经验和历史统计数据进行计算,通过相关系数或公式,将实测数据或历史数据进行处理,从而得到桥涵设计流量的数值。
这种方法相对简单快捷,适用于一般情况下的桥涵设计。
但需要注意的是,经验计算法的计算结果相对理论计算法较为模糊不确定,需要结合实际情况进行综合评估。
在确定桥涵的设计流量后,还需对其水位进行推算。
水位是指水流表面的高度,也是桥涵设计的重要参数之一、水位的推算涉及到流量、水力特性、河道形状等多个因素的综合考虑。
一般采用流量水位曲线法进行推算,该方法通过在河道中同时测定流量和水位,然后绘制流量水位曲线。
通过曲线可以得到不同流量下的水位。
除了流量和水位的推算,在桥涵的设计中还需要考虑降水处理、洪水过程分析等因素。
降水处理是指在设计中考虑降雨对桥涵流量和水位的影响,需要制定适当的方案来对降雨进行处理。
而洪水过程分析是指对历史洪水数据和河道特性进行分析,以预测未来可能发生的洪水情况,进而确定桥涵设计的安全水位。
综上所述,桥涵设计流量及水位推算是保障桥涵安全运行和正常使用的关键环节。
合理的设计流量和水位能够确保桥涵对洪水有一定的容量,从而有效降低洪水对桥涵的冲击力,保证桥涵的稳定性和安全性。

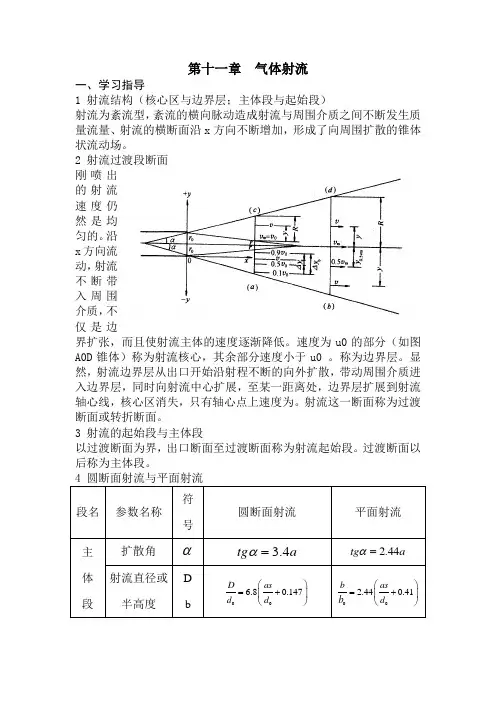

第十一章气体射流一、学习指导1 射流结构(核心区与边界层;主体段与起始段)射流为紊流型,紊流的横向脉动造成射流与周围介质之间不断发生质量流量、射流的横断面沿x方向不断增加,形成了向周围扩散的锥体状流动场。
2 射流过渡段断面的射流速度仍然是均匀的。
沿x方向流动,射流不断带入周围介质,不仅是边界扩张,而且使射流主体的速度逐渐降低。
速度为u0的部分(如图A0D锥体)称为射流核心,其余部分速度小于u0 。
称为边界层。
显然,射流边界层从出口开始沿射程不断的向外扩散,带动周围介质进入边界层,同时向射流中心扩展,至某一距离处,边界层扩展到射流轴心线,核心区消失,只有轴心点上速度为。
射流这一断面称为过渡断面或转折断面。
3 射流的起始段与主体段以过渡断面为界,出口断面至过渡断面称为射流起始段。
过渡断面以后称为主体段。
二、难点分析1 射流的断面平均流速与质量平均流速 断面平均流速1Qv A =,表示射流断面的算术平均值。
质量平均流速定义为:用v 2乘以质量即得真实动量,002Q v Qv ρρ= 2 温差射流与浓差射流三、习题详解【1】 某车间温度为380C ,装有圆喷口空气淋浴设备,送风温度为250C ,风口距地面高度为4米,希望在地面上1.5米处造成一个直径为1.5米的工作区,求工作区中心温度为多少?(080.a =) 【解】 m .a r .S n 59067100==⎪⎪⎭⎫ ⎝⎛+=14708600.d as .d Dm .d 1400=2240147035000..d .T T m =+=∆∆ 922.T m -=∆35m t C =【2】 室外空气的射流由位于热车间外墙上离地板7.0m 处的小孔口送入,孔口的尺寸,高0.35m,长12m ,室外空气的温度为-100C 室内空气温度为+200C 射流初速度为2m/s ,求地板上的温度。
假定a=0.12,射流轴心着地。
【解】()252020502260.x a a .T T Ar y e +=2020-==b yy080.Ar = 0610.T T e=m .x s 058==424041003210..b as.T T m=+=∆∆C .t o m 287=【3】 已知空气淋浴喷口直径00.3D m =,要求工作区的射流半径为1.2m ,质量平均流速为3m/s,,设紊流系数0.08α=,求: (1)喷口和工作区的距离s ;(2)喷口流量0Q 【解】(1) 由射流主体段公式000.086.80.147 6.870.1470.30.30.5440.3as s D D D s ⎛⎫⎛⎫=+=+⨯ ⎪ ⎪⎝⎭⎝⎭=+ 0.3 2.40.3 3.860.5440.544D s m--===起始段长度00.30.3360.336 1.260.08n D s m s al ===<工作区在射流主体段。
第十一章 流体力学从运动的形式上来讲,我们已经研究了平动、转动和波动,本章我们将在力学普遍规律的基础上进一步研究机械运动运动的另一种形式——流体的流动。
所谓流体它是液体和气体的总称,它们最鲜明的特点是流动,流动性赋予流体生命气息,无论是涓涓细流还是洋洋江河,都使人感到富有生气,相形之下,固体就显得呆滞了。
所以流动性使流体区别于固体的主要特征。
本章我们的主要目的使研究流体流动的规律,为此我们将主要做以下几方面的工作: 1、学习流体力学的一些基本概念2、从质点组的动能定理出发,推到出理想流体流动的基本动力学方程——伯努力方程(重点内容)3、研究粘性流体的运动规律。
今天学习 §11.1理想流体§11.2静止流体内的压强 §11.3流体运动学基本概念所做工作:1.讨论流体的压缩性和粘性,由此建立理想液体的概念 2.学习流体运动学的几个基本概念3.建立流体流动的基本规律—连续性原理(连续性方程)§11.1理想流体我们都知道,对一个具体的或实际的物理问题往往是相当复杂的,可能于多种因素有关,然而,并不是在所有的场合下,都需要把全部复杂因素都通通考虑,我们可以针对不同的情况做适当的简化,以突出事物或问题的主要因素,例如,质点、刚体、简谐振动等都是对实际问题简化的结果。
在对流体力学问题的研究中,我们经常用的简化有两个:(1)假设流体的密度常数=ρ,即认为流体不可压缩。
说明:(I )此处不可压缩并不是说流体内部压强不随时间和空间改变,而是说压强的变化如此“微小”和 “缓慢”以至于相对密度的变化完全可以忽略。
(II )无论气体和液体都是可压缩的,不过相对之下液体比其他难压缩得多,但并非液体总能看作是不可压缩的,而气体总不能看作是不可压缩的。
(III )把流体密度ρ看作常量的条件是相对的。
可以引入一个叫马赫数的量,来描述流体的压缩性定义:声速流速=M若12〈〈M 既流体的流速总小于媒质中的声速,即为不可压缩流体流体液体气体特征:流动性(相对于固体而言) 原因:流体各部分之间很容易发生相对运动,因而流体没有固定形状,其形状随容器的形状而定,故表现位流动性反之,12≈M 或 12〉M 即为可压缩流体(2)假设流体是如此之“稀”,以至于粘性完全可以不考虑,而认为流体无粘性。
说明:改简化的使用一定要非常的小心,因为在有些情况下,粘性在流体运动中起着非常重要的主导地位。
概括以上两条假设,人们把完全不可压缩的无粘性流体叫做理想流体。
§11.2静止流体内的压强对于流体来讲,压强这一概念非常重要,它所表征的是流体内各部分之间的相互作用。
研究流体内各部分之间相互作用的方法和研究弹性体内部的方法相似。
具体的讲就是说“应力”的概念同样也适用于流体,只不过在静止流体中切应力恒为零,剩下的只有正压力,实际上静止流体内的压强就是正压力在静止流体内的具体表现形式。
下面我们就来讨论静止流体内一点的压强。
(一)静止流体内一点的压强 如图所示,设想在静止流体内某一位置沿某一方向取一微小的假想截面,这个假想截面将附近流体分成两部分。
不难想象,当我们把s ∆一侧的流体移去,则另一侧的流体必将流过来填补,而不能保持平衡,具体地讲就是说当s ∆一侧的流体存在时,另一侧的流体可以维持其平衡而处于静止状态。
当s ∆某一侧的流体被移去,则另一侧的流体就过来补充,而不能维持其平衡。
由此可见,在静止的情况下,在s ∆的某一侧的流体必有作用力F ϖ∆作用于另一侧的流体。
总之在静止的流体内部各部分之间存在着作用力。
先假设这两部分之间相互作用力分成与假想截面为垂直和平衡的二分力。
下面先讨论与假象截面相切的力//F ϖ∆,大量关系表明:静止流体内任意假象截面两侧的流体之间不会产生沿截面切线方向的作用力,即0//=∆F ϖ也就是说,静止流体不具备弹性体那样抵抗剪切形变的能力,(即没有剪切弹性)这也正是流体具有流动性的原因。
例如(1)在重力场中静止流体表面总是保持水平(2)静止在液面上的木板,无论在多小的推力下都能移动所以在静止流体内任意假想截面两侧的流体间只有与截面垂直的相互作用力⊥∆F ϖ,又因为相互作用是“顶位”另一侧流体,使其平衡,所以⊥∆F ϖ往往是压力,故用SFP ∆∆=//FF F ϖϖϖ∆+∆=∆⊥正压力 剪切应力(或称内摩擦力)表示作用在S ∆上平均单位面积上的压力——叫做平均压强因为平均压强度量值一般情况下不仅与假想截面的位置有关,而且与S ∆的大小有关。
所以,平均压强只能对流体中压力的分布做一种近似的描述。
要精确的描述流体内各点处压力大分布,与我们描述运动快慢及运动状态变化快慢相似,需要求平均压强的极限值SFP s ∆∆=→∆0lim称之为与无穷小假想界面dS 相对应的压强讨论P 与dS 的方位的关系 如图所示,在静止流体中某一点的周围,用假想截面画出一微小的三棱直角柱体作为隔离体 三棱直角柱体该隔离体在oxy 平面内受力情况如图所示,n x y m ∆∆∆=∆21ρ分析x P 、y P 、n P由平衡方程有 0cos =∆∆-∆∆αl n P l y P n x 021sin =∆∆∆-∆∆-∆∆ng x y l n P l x P n y ρα ∵x n ∆=∆αsin y n ∆=∆αcos0=∆∆-∆∆l y P l y P n x n x P P = 021=∆∆∆-∆∆-∆∆ng x y l x P l x P n y ρ y g P P ny ∆=ρ21令0→∆∆∆∆n l y x 、、、(相当于在某点处取三个方位不同的无穷小假想截面)得沿x 轴边长为 x ∆沿y 轴边长为y ∆ 沿z 轴边长为z ∆ x P 截面上的压强 n Py Py n x P P P ==由此可见:对静止流体内一点各不同方位无穷小面元上的压强大小相等。
因此可以认为静止流体内的压强说与一定的空间点相对应而不必强调是哪一个假想面元。
于是给出静止流体内一点压强度概念:静止流体内一点的压强等于过此点任意一假想面元上正压力大小与面元面积之比当面元面积趋于零时的极限。
SFP s ∆∆=→∆0lim在工程技术上,压强也叫压力(二)静止流体内不同空间点压强的分布通过上述分析,我们看到流体微团—隔离体受到两种力的作用: 压力(作用包围微团的假想截面上)—面积力 重力(作用在微团的全部体积上)—体积力静止流体内任一点的压强分布与体积力分布有关,如图所示, 设给曲线B B BB ''、上各点切线与该点处体积力重合 设给曲线A A AA ''、上切平面与该点处体积力垂直 取微团——小正方体 长——l∆ (x 轴)宽——n ∆ (取向如图) 高——y ∆ (y 轴) 左端面积: y n ∆∆,压强:P 右端面积: y n ∆∆,压强:P P ∆+ 上底面面积:x n ∆∆,压强:P P '∆+'下底面面积:x n ∆∆,压强:P ' 纸面内该力的平衡,沿x ∆方向()0-=∆∆∆+∆∆y n P P y n P有 0==∆dP P表明在与体积力垂直的曲线上,相邻两点压强相等,或压强差为零,同理很容易推证与体积力垂直的曲面上各点点压强相等。
通常把压强相等的诸点组成的面称为等压面。
因此,等压面与体积力互相正交。
沿oy 方向有平衡方程:()0-=∆∆∆-∆∆+∆∆∆+∆∆l n y l n P l n P P y n P ω其中ω——体积力密度(单位体积流体受到的体积力) 化简齐之 l dl ∆=n dn ∆=P dP ∆= 有dy dP ω-=y dy ∆=或ω-=dydP给出该体积力方向压强的变化率 是描述静止流体内压强分布的场强量——压强梯度(变化最大的方向) 讨论:液体处在均匀重力场中平衡重力体积力沿铅直方向向下 等压面——水平面 g ρω=则有:dy dP g -ρ= 当0〉dy 0〈dP 即在重力作用下,静止流体内的压强随流体高度的增加而减小 设 1P ——1y 高度处压强2P ——2y 高度处压强有⎰⎰-=2121y y p p gdy dP ρ ⎰-=-2112y y gdy P P ρ若const =ρ 即不可压缩流体(如液体),则有()1212y y g P P --=-ρ给出不同高度压强差(如图)gh P P ρ-=-12 gh P P ρ+=21gh P P ρ+=01 深度为h 处的压强(中学)(三)相对非惯性静止的流体惯性力——体积力等压面与体积力相互正交§11.3流体运动学基本概念(一) 流速、流线和流管 研究流体运动的方法有两个:(1)Lagrange 方法:将流体分成许多无穷小微团,求出它们各向的运动轨道。
称做流迹。
这实际上是沿用质点组动力学的方法来处理流体的运动。
()t v r r r ,,00ϖϖϖ=(2)Euler 方法:把注意力集中在各空间点,观察流体微团流过每个空间点的流速v ϖ,寻求它的空间分布和随时间的变化规律。
一般情况下:()t z y x v v ,,,ϖϖ=实际上流体微团是很难区分的,跟踪每一个流体微团的轨迹也没有多大意义,所以Euler 方法比Lagrange 方法更为有效,在流体力学中得到广泛的应用,下面我们注重学习欧勒方法。
流速场:任一时刻每一点均有一定的流速矢量与之相对应的空间 流线:流速场中每一点的切线方向和位于该点处流体微团的速度方向一致的曲线 流管:通过封闭曲线上各点的流线所围成的细管显然流管内的流体,不能穿越管外,管外的流体也不能穿越到管内。
一般说来,流速与流线并不重合,如图所示实线——t 时刻的流线设A 处微团B A dt→但当到达B 处时即dt t +:虚线——流线,微团将沿B 处虚线的切线运动。
原因:流线在空间(速度场)的分布随时间改变,即()t z y x v v ,,,ϖϖ= (二)定常流动当()t z y x v v ,,,ϖϖ= 称此种流动为定常流动此时:流线、流管均保持固定的形状和位置,且流速与流线相重合。
(三)不可压缩流体的连续性方程 1、流量s v t sl t V t t ∆=∆∆∆=∆∆=→∆→∆lim limα t ∆时间内通过流管某横截面s ∆的流体体积V ∆与t ∆之比且当0→∆t 时的极限。
细流管:①各流线平行 ②同一截面上各点流速相同2、连续性方程根据流量的性质,流体不能通过管壁,流入或流出流管。
再考虑到流体不可压缩性,根据质量守恒由 332211s v s v s v ∆=∆=∆ 即恒量=∆s v即对不可压缩流体,通过流管各横截面的流量都相等,叫作不可压缩流体的连续性方程,并1v ϖ 2v ϖ 2s 1s称之为不可压缩流体的连续性方程。
