煤炭与化工Coal and Chemical Industry第43卷第12期2020年12月Vol.43 No. 12Dec. 2020地测与水害防治上庄煤矿水文地质特征及主要充水因素分析张亮（山西潞安环保能源开发股份有限公司地质勘査大队，山西长治046204）摘要：矿井水文地质条件是评判煤矿安全开采的重要标准之一，主要充水因素是矿井水防治的主要依据。
根据上庄煤矿地质、物探及钻井资料，综合分析了井田水文地质特征及主要充水因素，阐明了 3号煤层采空区积水及K8砂岩富水区分布特征，揭示了以导水裂隙为主要 充水通道的各煤层开采潜在风险，为矿井安全生产及矿井水防治提供了依据。
关键词：上庄煤矿；水文地质；瞬变电磁；充水通道中图分类号：TD745文献标识码：A 文章编号：2095-5979 ( 2020 ) 12-0036-04Analysis of hydrogeological characteristics and mainwater filling factors in Shangzhuang MineZhang Liang(Geology Team, Shanxi Lu^an Eiwironmental Energy Development Ltd., Changzhi 046204, China )Abstract : Mine hydrology and geological conditions are one of the most important criteria for judging the safety of mining,and the main water —filling factors are the main basis for mine water control. Based on the geological, physical explorationand drilling data of Shangzhuang Mine, the hydrological and geological characteristics as well as the main water-filling factors of the mine were analyzed comprehensively, and the characteristics of the water accumulation in the goaf of the No. 3coal seam and the distribution of the water-rich area o£ the K8 sandstone were clarified, the technology revealed thepotential risk of each coal seam mining with water-conducting fissure as the main water —filling channel, which provided thebasis for mine safety production and mine water prevention.Key words : Shangzhuang Mine; hydrogeology; transient electromagnetism; water-filling channel0引 言矿井水是影响井田经济技术评价的主要因素， 直接影响到煤矿的安全生产及生产效益〔5。
冒落带和导水裂隙带高度计算摘要：一、引言二、冒落带高度计算方法1.经验公式2.实测数据计算3.理论分析三、导水裂隙带高度计算方法1.地下水位下降法2.钻孔冲洗液法3.地球物理法四、计算实例与分析五、结论与建议正文：一、引言冒落带和导水裂隙带是岩溶发育过程中的两个重要概念，它们的计算对于工程建设和水资源开发具有重要意义。
本文将介绍冒落带和导水裂隙带的高度计算方法，并通过实例进行分析，以期为相关领域提供参考。
二、冒落带高度计算方法1.经验公式冒落带高度的经验公式主要有以下几种：（1）H1=0.1D（D为洞穴直径，H1为冒落带高度）（2）H1=3.5D（D≤10m，H1为冒落带高度）（3）H1=3D（D>10m，H1为冒落带高度）2.实测数据计算通过对现场实测数据的处理和分析，可以得出冒落带高度。
实测数据包括洞穴直径、地下水位、岩石物理力学性质等。
3.理论分析根据岩溶发育原理和力学分析，可以推导出冒落带高度的理论值。
主要包括以下方面：（1）地下水动力作用下的岩溶发育规律（2）岩溶洞顶部的应力分布特征（3）冒落带形成的力学机制三、导水裂隙带高度计算方法1.地下水位下降法通过观测地下水位的下降速度和范围，结合岩溶发育特征，可以估算导水裂隙带高度。
2.钻孔冲洗液法在钻孔过程中，观测冲洗液的流量和变化，可以判断导水裂隙带的位置和高度。
3.地球物理法利用地球物理方法（如电法、地震法等）探测地下结构，结合钻孔资料，可以确定导水裂隙带的位置和高度。
四、计算实例与分析以某岩溶地区为例，通过现场实测、经验公式计算和理论分析，得出冒落带和导水裂隙带的高度。
分析结果表明，实测数据与计算结果基本一致，验证了计算方法的准确性。
五、结论与建议本文总结了冒落带和导水裂隙带的高度计算方法，并对计算方法进行了分析和实例验证。
在实际应用中，应根据具体情况选择合适的计算方法，并结合现场实测数据和理论分析，以获得更为准确的计算结果。
综采一次采全高顶板导水裂缝带发育高度的计算公式及适用性分析白利民;尹尚先;李文【摘要】确定煤层顶板导水裂缝带高度可为顶板防治水、采掘工程布置、防水煤柱留设以及瓦斯抽采设计提供依据。
采用井下仰孔注水测渗漏法，实测山西西山煤田镇城底矿8煤导水裂缝带高度为57.98 m，其中冒落带高度16.72 m，裂隙带高度41.26 m。
依据实测结果并收集了8个矿综采一次采全高中硬覆岩下导水裂缝带高度数据，利用数理统计回归分析的方法，得出了适用于综采一次采全高中硬覆岩下导水裂缝带高度计算的经验公式，并与《煤矿安全规程》中相应经验公式进行对比分析，结果表明，该公式适用性好，而《煤矿安全规程》中有关公式应用于中厚煤层综采一次采全高开采条件预测，其误差较大。
%Setting the height of the water conducting zone in roof can provide the basis for prevention and control of roof water, mining and excavation layout, leaving the water prevention coal pillars, design of coal gas drainage. Taking No.8 seam in Zhenchengdi mine, Xishan as a study object, using water injection leakage measurenment method in overhead borehole, the height was 57.98 m, the falling zone height was 16.72 m and the fractured zone height was 41.26 m. Based on observation result from 8 mines in the similar conditions, empirical formulas of wa-ter conducting zone height for fully mechanized mining face were obtained by statistical regression analysis. The contrastive analysis of the corresponding formula in"coal mine safety regulations"was carried out. The result show that the empirical formula has good applicability, formula in"coal mine safety regulations"has relativelylarge er-ror when applied in prediction of the mining conditions for mining height of fully mechanized mining in median thick seam.【期刊名称】《煤田地质与勘探》【年(卷),期】2013(000)005【总页数】4页(P36-39)【关键词】导水裂缝带;井下仰孔注水测渗漏法;回归分析;经验公式【作者】白利民;尹尚先;李文【作者单位】山西焦煤集团西山煤电集团公司，山西太原030052;华北科技学院安全工程学院，北京 101601;山西省朔州市水工程移民办公室，山西朔州036002【正文语种】中文【中图分类】TD741;P641.4导水裂缝带发育高度是煤矿顶板防治水、采掘工程布置、防水煤(岩)柱留设以及瓦斯抽采等设计依据的主要技术参数之一，国内外众多学者对“两带”高度进行了深入研究[1-11]，结果表明，工作面顶板导水裂缝带发育受多种因素的影响，如采厚、采空区的面积、顶板岩层的结构类型、顶板管理方式、煤层的赋存状态和开采条件等，这些因素具有复杂、难定量及非线性等特点。

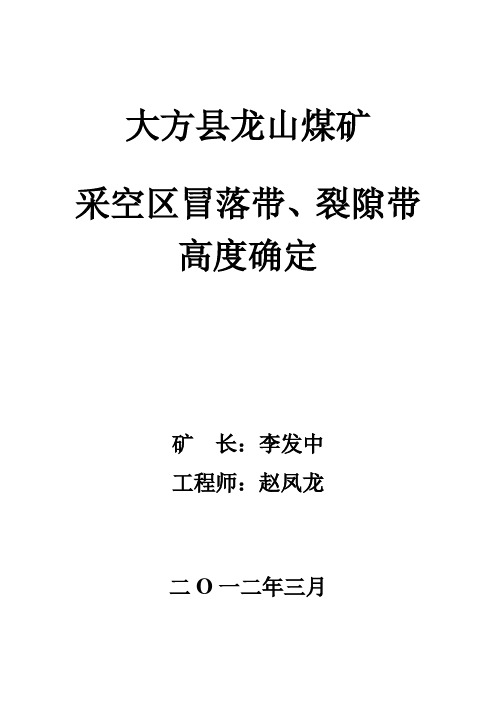

大方县龙山煤矿采空区冒落带、裂隙带高度确定矿长：李发中工程师：赵凤龙二O一二年三月龙山煤矿采空区冒落带、裂隙带高度确定一、矿井概况龙山煤矿位于贵州省毕节市大方县县城北东，距大方县城直距34.5 km，公路距离约50 km。
