导水裂隙带高度

冒落带和导水裂隙带高度计算摘要：一、引言二、冒落带高度计算方法1.经验公式2.实测数据计算3.理论分析三、导水裂隙带高度计算方法1.地下水位下降法2.钻孔冲洗液法3.地球物理法四、计算实例与分析五、结论与建议正文：一、引言冒落带和导水裂隙带是岩溶发育过程中的两个重要概念，它们的计算对于工程建设和水资源开发具有重要意义。

本文将介绍冒落带和导水裂隙带的高度计算方法，并通过实例进行分析，以期为相关领域提供参考。

二、冒落带高度计算方法1.经验公式冒落带高度的经验公式主要有以下几种：（1）H1=0.1D（D为洞穴直径，H1为冒落带高度）（2）H1=3.5D（D≤10m，H1为冒落带高度）（3）H1=3D（D>10m，H1为冒落带高度）2.实测数据计算通过对现场实测数据的处理和分析，可以得出冒落带高度。

实测数据包括洞穴直径、地下水位、岩石物理力学性质等。

3.理论分析根据岩溶发育原理和力学分析，可以推导出冒落带高度的理论值。

主要包括以下方面：（1）地下水动力作用下的岩溶发育规律（2）岩溶洞顶部的应力分布特征（3）冒落带形成的力学机制三、导水裂隙带高度计算方法1.地下水位下降法通过观测地下水位的下降速度和范围，结合岩溶发育特征，可以估算导水裂隙带高度。

2.钻孔冲洗液法在钻孔过程中，观测冲洗液的流量和变化，可以判断导水裂隙带的位置和高度。

3.地球物理法利用地球物理方法（如电法、地震法等）探测地下结构，结合钻孔资料，可以确定导水裂隙带的位置和高度。

四、计算实例与分析以某岩溶地区为例，通过现场实测、经验公式计算和理论分析，得出冒落带和导水裂隙带的高度。

分析结果表明，实测数据与计算结果基本一致，验证了计算方法的准确性。

五、结论与建议本文总结了冒落带和导水裂隙带的高度计算方法，并对计算方法进行了分析和实例验证。

在实际应用中，应根据具体情况选择合适的计算方法，并结合现场实测数据和理论分析，以获得更为准确的计算结果。

《上覆岩层导水裂隙带发育高度预测研究》篇一一、引言随着矿业资源的开采，上覆岩层的导水裂隙带发育问题日益凸显，对地下水资源保护和矿山安全生产构成了严重威胁。

准确预测导水裂隙带发育高度，对采取有效防控措施、保护环境及资源具有重要意义。

本文旨在通过综合分析研究方法，探讨上覆岩层导水裂隙带发育高度的预测模型及其应用。

二、研究背景与意义导水裂隙带是指地下岩层中因采矿等活动产生的裂缝区域，具有显著的导水性和发育规律。

这些裂隙对岩层的稳定性和地表水的分布产生重要影响，进而影响矿山的生产安全和水资源的保护。

因此，对上覆岩层导水裂隙带发育高度的预测研究具有重要的理论和实践意义。

三、研究方法与数据来源本研究采用理论分析、数值模拟和现场试验相结合的方法。

首先，通过理论分析建立导水裂隙带发育的数学模型；其次，利用数值模拟软件对模型进行验证和优化；最后，结合现场试验数据，对模型进行实际应用和效果评估。

数据来源主要包括矿山地质资料、水文地质资料以及现场试验数据。

四、导水裂隙带发育高度预测模型基于岩层力学理论、水力学原理及矿山实际情况，建立导水裂隙带发育高度预测模型。

该模型综合考虑了岩层性质、采矿方法、地质构造、地下水条件等因素，通过数学公式和数值模拟方法，对导水裂隙带的发育高度进行预测。

五、模型应用与结果分析将建立的预测模型应用于实际矿山，通过与现场试验数据对比，验证了模型的准确性和可靠性。

结果表明，该模型能够较好地预测上覆岩层导水裂隙带的发育高度，为矿山安全生产和水资源保护提供了有力支持。

同时，通过对不同因素的分析，发现岩层性质和采矿方法对导水裂隙带发育高度的影响最为显著。

六、讨论与展望尽管本研究取得了一定的成果，但仍存在一些不足之处。

首先，模型建立过程中涉及的参数较多，需要进一步优化和简化；其次，实际矿山条件复杂多变，需要针对不同地区和矿山进行具体分析。

未来研究可以从以下几个方面展开：一是进一步完善预测模型，提高预测精度；二是加强现场试验研究，积累更多实际数据；三是结合新技术、新方法，如人工智能、大数据等，提高导水裂隙带发育高度预测的效率和准确性。

微山昭阳煤矿63209工作面提高开采上限导水裂隙带高度观测方案科技大学集团昭阳煤矿二O一二年五月目录1 生产地质条件 (1)1.1工作面位置及井上下关系 (1)1.2煤层 (1)1.3顶底板特征 (1)1.4地质构造 (1)1.5水文地质 (2)1.6影响回采的其它因素 (2)2 观测方法选择 (3)3 导水裂隙带发育高度预计 (5)3.1覆岩破坏最大高度预计 (5)3.2覆岩最大破坏高度形成时间预计 (5)3.3覆岩破坏带形态预计 (5)4 观测布置方案 (6)5 观测工程实施要求 (7)5.1井下钻窝的施工 (7)5.2井下仰孔的施工 (7)5.3井下仰孔分段注水观测 (7)1 生产地质条件1.1 工作面位置及井上下关系63209工作面位于井田西部西六采区，东以F4断层保护煤柱线为界，西以F5断层保护煤柱线为界，南部以63209工作面回风顺槽为界，北部以63209工作面运输顺槽为界，垂深46米，走向长160米，倾向长103米，面积16480平方米。

工作面为新布采区，东部临近西六采区运输上山，距离约30米，附近无相邻采掘工作面，该工作面中上部下面为-400m水平运输、回风大巷，间距分别为31米和54米。

工作面对应地表为农田和树木，无建筑物。

1.2 煤层63209工作面设计开采煤层为3下层煤，根据63209工作面运输顺槽、回风顺槽、切眼掘进揭露的情况分析，该区域构造简单，裂隙不发育，煤层赋存稳定，厚度在3.0-3.6之间，平均煤厚3.3m。

1.3 顶底板特征63209工作面所采的3下煤层为组煤系地层，煤层直接顶岩性为粉砂岩，厚度4.0米，灰黑色，微波状水平层理发育，有少量黑色炭屑物，真密度2705kg/m3，抗压强度（自然含水）75.9 Mpa，抗剪强度（45°）41.2 Mpa，普氏系数8.71。

煤层基本顶岩性为细砂岩，厚度10.0米，浅灰色,成分石英为主，少量长石及暗色矿物，硅质胶结，上部微波状水平层理，呈互层状，有黑色炭屑，夹泥质团块，下部夹有黄铁矿结核，具亮性滑面；煤层直接底岩性为泥岩，厚度1.75米，灰黑色，较疏松，含少量炭屑及植物化石；煤层老顶岩性为粉细砂互岩，厚度8.0米，浅灰色，间夹粉砂岩薄层。

冒落带和导水裂隙带高度计算摘要：1.冒落带和导水裂隙带的定义及重要性2.计算冒落带和导水裂隙带高度的一般经验公式3.影响冒落带和导水裂隙带高度的因素4.矿层倾角和岩石抗压强度对冒落带和导水裂隙带高度的影响5.采空区冒落带和导水裂隙带高度与采高的关系正文：冒落带和导水裂隙带是煤矿生产中常见的两种地质现象。

冒落带是指在煤矿开采过程中，由于矿压和地下水的作用，煤层和围岩发生变形、破裂、垮塌等现象形成的带状区域。

导水裂隙带是指在煤矿开采过程中，由于矿压和地下水的作用，煤层和围岩中的裂隙逐渐扩大，形成导水通道的带状区域。

计算冒落带和导水裂隙带高度的方法一般采用经验公式。

这些公式主要考虑了矿层倾角、岩石抗压强度、岩石松散系数等因素对冒落带和导水裂隙带高度的影响。

其中，一般经验公式为：h2 = (1-3)h1 / m式中，m 为矿层开采厚度；k 为岩石松散系数；h1 为矿层倾角；h2 为冒落带高度。

影响冒落带和导水裂隙带高度的因素主要有矿层倾角、岩石抗压强度和岩石松散系数。

矿层倾角越大，冒落带和导水裂隙带高度越大；岩石抗压强度越大，冒落带和导水裂隙带高度越小；岩石松散系数越大，冒落带和导水裂隙带高度越大。

矿层倾角和岩石抗压强度对冒落带和导水裂隙带高度的影响可以通过具体的计算公式得以体现。

例如，在辉绿岩、石灰岩等硬岩条件下，矿层倾角为5°时，冒落带最大高度约为440 米；矿层倾角为60°时，冒落带最大高度约为105 米。

岩石抗压强度越大，冒落带和导水裂隙带高度越小。

采空区冒落带和导水裂隙带高度与采高的关系一般为：采空区冒落带高度和导水裂隙带高度是采高的一定倍数。

具体倍数取决于矿层倾角、岩石抗压强度和岩石松散系数等因素。

总之，冒落带和导水裂隙带高度的计算是一项重要的工程技术问题，需要综合考虑多种因素，采用经验公式进行估算。

胡家河煤矿导水裂隙带发育高度研究闫鑫;侯恩科;袁西亚;郝宝利【摘要】导水裂隙带高度是煤层项板水害防治中需要考虑的关键因素.胡家河煤矿采用综采放顶煤工艺开采4#煤层,在采放高度达到13 m时,应用“三下规范”中两个公式计算出的导水裂隙带发育高度分别为58.88 m和82.11 m,通过RFPA数值模拟表明计算值与实际值相差较大.当工作面推进到140 m时,导水裂隙带发育高度达到最大值204 m,其后不再随工作面的推进而向上发育.钻孔冲洗液漏失量观测结果表明,导水裂隙带发育高度为225 m.综合确定胡家河煤矿导水裂隙带发育高度为225 m,裂采比为17.3.【期刊名称】《陕西煤炭》【年(卷),期】2019(038)001【总页数】4页(P51-53,132)【关键词】采煤工作面;导水裂隙带;RFPA;数值模拟【作者】闫鑫;侯恩科;袁西亚;郝宝利【作者单位】西安科技大学地质与环境学院,陕西西安710054;西安科技大学地质与环境学院,陕西西安710054;陕西陕煤彬长矿业有限公司胡家河矿业有限公司,陕西长武713600;陕西陕煤彬长矿业有限公司胡家河矿业有限公司,陕西长武713600【正文语种】中文【中图分类】TD163.10 引言采煤过程中，工作面覆岩在矿山压力作用下的运动将使得岩层产生裂隙和断裂，一旦这些裂隙和断裂进一步发育、连通就会成为水的流动通道，如遇到含水层中的水就有可能通过导水通道导入工作面，对安全生产造成威胁。

因此，分析覆岩破坏规律，特别是导水裂隙带发育高度尤为重要。

目前在这方面的研究主要使用经验统计、类比分析、数值模拟、相似材料模拟、实测等方法。

其中使用最普遍的方法是《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规范》(简称《规范》)中推荐使用的经验公式，但此公式的使用条件比较严格且存在一定的局限性。

在某些特定开采条件下，如特厚煤层综采放顶开采，就与实际情况存在较大偏差。

相似模拟和现场实测均需一定的实验设备，且需要耗费大量的人力、物力和财力。

冒落带与导水裂隙带最大高度的经验公式煤层倾角岩石抗压强度Kgf/cm2岩石名称顶板管理方法冒落带最大高度（m）导水裂隙带（包括冒落带最大高度）0 ～5 4 度400至600辉绿岩、石灰岩、硅质石英岩、砾岩、砂砾岩砂质页岩等全部陷落H=（45）M200至400砂质页岩、泥质砂岩页岩等全部陷落H=（34）M ＜200风化岩石、页岩、泥质砂岩、粘土岩、第四系和第三系松散层等全部陷落H=（12）M5400～辉绿岩、石灰岩、硅全5 ～8 5 度600 质石英岩、砾岩、砂砾岩砂质页岩等部陷落＜400砂质页岩、泥质砂岩页岩、粘土岩、风化岩石、第三系和第四系松散层等全部陷落H=0.5M注：1、表中：M—累计采厚（m）；n---煤分层层数；m----煤层厚度（m）；h---采煤工作面小阶段垂高（m）。

2、冒落带、导水裂隙带最大高度，对于缓倾斜和倾斜煤层，系指从煤层顶面算起的法向高度；对于急倾斜煤层系指从开采上限首起的垂向高度。

各类防隔水煤（岩）柱的留设一、煤层露头防隔水煤（岩）柱的留设，按以下公式计算：1、煤层露头无覆盖或被粘微透水松散层覆盖时：H防=H冒+ H保2、煤层露头被松散富含水层覆盖时（见附图8-1）；H防=H裂+H保根据上两式计算的值，不得小于20米。

式中（H冒）、裂高（H裂）的计算参照附录七。

式中H防-----防水煤（岩）柱高度（m）H冒----- 采报冒落带高度（m）；H裂-----垂直煤层的导水裂隙带最大高度（m）；H保-----保护层厚度（m）；a------煤层倾角（°）。

二、含水或导水断层防隔水煤柱的留设（附图8—2）可参照以下经验公式计算：≮20m式中：L----煤柱留设的宽度（m）K----安全系（一般取2—5）；M-----煤层厚度或采高（m）；P-----水头压力（kgf/cm2）；KP----煤的抗张强度（kgf/cm2）。

三、煤层与强含水层或导水断层接触，并局部被覆盖时（附图8—3），防水煤柱的留设：（图）1、当含水层顶面高于最高导水裂隙带上限时，防水煤柱可按附图8—3a、b留设。

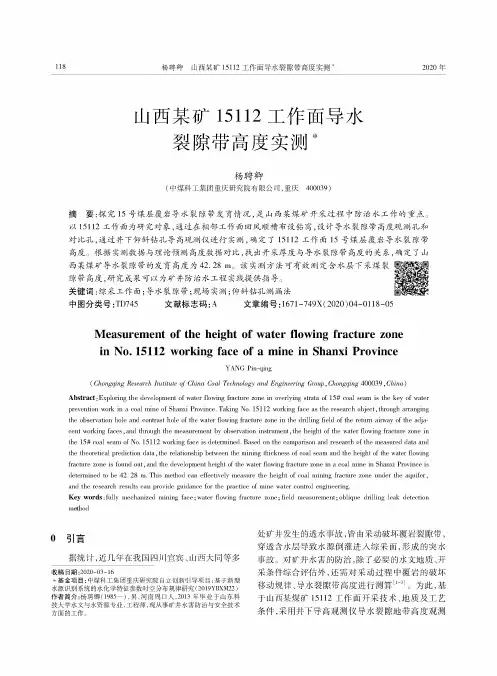

山西某矿15112工作面导水裂隙带高度实测**收稿日期：2226-23-/*基金项目：中煤科工集团重庆研究院自立创新引导项目：基于新型 水源识别系统的水化学特征参数时空分布规律研究(2219YBXM20) 作者简介:杨聘卿(1985—),男，河南周口人,2213年毕业于山东科技大学水文与水资源专业,工程师,现从事矿井水害防治与安全技术方面的工作。

杨聘卿(中煤科工集团重庆研究院有限公司，重庆400039)摘 要:探究17号煤层覆岩导水裂隙带发育情况，是山西某煤矿开采过程中防治水工作的重点。

以1746工作面为研究对象，通过在相邻工作面回风顺槽布设钻窝,设计导水裂隙带高度观测孔和 对比孔，通过井下仰斜钻孔导高观测仪进行实测，确定了 /116工作面17号煤层覆岩导水裂隙带 高度。

扌艮据实测数据与理论预测高度数据对比，找出开采厚度与导水裂隙带高度的关系，确定了山西某煤矿导水裂隙带的发育高度为42.25 m 。

该实测方法可有效测定含水层下采煤裂 隙带高度,研究成果可以为矿井防治水工程实践提供指导。

关键词:综采工作面;导水裂隙带；现场实测;仰斜钻孔测漏法中图分类号:TD777 文献标志码:A 文章编号：1671-772X(2222)02-0115-07Measeremeni of the heighi of water flowing fractrre zonein No. 15112 working face of a mine in Shanxn PravinceYANG Pin-ping(Chongqing Research Institute cf China Coal Technology and Enginering Group , Chongqing 440039, Chta )Abstraci : Exploring the development of watec lowing fracture 乙00 in overlying strata of 17# coal seam is the kep of watecprevent/p work in a coal mine of Shanxi Province. TaUing No. 17117 working face as the research object,throuph arranging/e oPservvt/p hole and coa/ast hole of the water lowing fracture zopc in the drilling fielf of the return airaay of the aUjat cent woraing faces,and throaph the measurement by (^$608X(0 instrument ,the height of the water lowing fracture zopc inthe 4# coal seam of No. 17117 woraing face is de/rmineX. Base) op the compadsop and research of the measureX data and the theoretic o f preXict/p data , the relatiopship betueen the mining thichness of coal seam and the height of the water lowingfracture zope is foaud oat,and the development height of the water lowing fracture zope in a coal mine in Shanxl Province isdetermined to be 46. 94 m. This methoP can effectively measure the height of coal mining fracture zope under the aquifee,and the research results can provide yuidanco for the practice of mine wa/e coptroi engineering.Key words : fully mechanizeX mining face - water lowing fracture zope - fielf measurement , oaligpe drilling leal de/ctiopmeheod0引言据统计，近几年在我国四川宜宾、山西大同等多处矿井发生的透水事故，皆由采动破坏覆岩裂隙带,穿透含水层导致水源倒灌进入综采面，形成的突水 事故。
