导水裂隙带高度观测新技术资料

冒落带与导水裂隙带最大高度的经验公式煤层倾角岩石抗压强度Kgf/cm2岩石名称顶板管理方法冒落带最大高度（m）导水裂隙带（包括冒落带最大高度）0 ～5 4 度400至600辉绿岩、石灰岩、硅质石英岩、砾岩、砂砾岩砂质页岩等全部陷落H=（45）M200至400砂质页岩、泥质砂岩页岩等全部陷落H=（34）M ＜200风化岩石、页岩、泥质砂岩、粘土岩、第四系和第三系松散层等全部陷落H=（12）M5400～辉绿岩、石灰岩、硅全5 ～8 5 度600 质石英岩、砾岩、砂砾岩砂质页岩等部陷落＜400砂质页岩、泥质砂岩页岩、粘土岩、风化岩石、第三系和第四系松散层等全部陷落H=0.5M注：1、表中：M—累计采厚（m）；n---煤分层层数；m----煤层厚度（m）；h---采煤工作面小阶段垂高（m）。

2、冒落带、导水裂隙带最大高度，对于缓倾斜和倾斜煤层，系指从煤层顶面算起的法向高度；对于急倾斜煤层系指从开采上限首起的垂向高度。

各类防隔水煤（岩）柱的留设一、煤层露头防隔水煤（岩）柱的留设，按以下公式计算：1、煤层露头无覆盖或被粘微透水松散层覆盖时：H防=H冒+ H保2、煤层露头被松散富含水层覆盖时（见附图8-1）；H防=H裂+H保根据上两式计算的值，不得小于20米。

式中（H冒）、裂高（H裂）的计算参照附录七。

式中H防-----防水煤（岩）柱高度（m）H冒----- 采报冒落带高度（m）；H裂-----垂直煤层的导水裂隙带最大高度（m）；H保-----保护层厚度（m）；a------煤层倾角（°）。

二、含水或导水断层防隔水煤柱的留设（附图8—2）可参照以下经验公式计算：≮20m式中：L----煤柱留设的宽度（m）K----安全系（一般取2—5）；M-----煤层厚度或采高（m）；P-----水头压力（kgf/cm2）；KP----煤的抗张强度（kgf/cm2）。

三、煤层与强含水层或导水断层接触，并局部被覆盖时（附图8—3），防水煤柱的留设：（图）1、当含水层顶面高于最高导水裂隙带上限时，防水煤柱可按附图8—3a、b留设。

综采一次采全高顶板导水裂缝带发育高度的计算公式及适用性分析白利民;尹尚先;李文【摘要】确定煤层顶板导水裂缝带高度可为顶板防治水、采掘工程布置、防水煤柱留设以及瓦斯抽采设计提供依据。

采用井下仰孔注水测渗漏法，实测山西西山煤田镇城底矿8煤导水裂缝带高度为57.98 m，其中冒落带高度16.72 m，裂隙带高度41.26 m。

依据实测结果并收集了8个矿综采一次采全高中硬覆岩下导水裂缝带高度数据，利用数理统计回归分析的方法，得出了适用于综采一次采全高中硬覆岩下导水裂缝带高度计算的经验公式，并与《煤矿安全规程》中相应经验公式进行对比分析，结果表明，该公式适用性好，而《煤矿安全规程》中有关公式应用于中厚煤层综采一次采全高开采条件预测，其误差较大。

%Setting the height of the water conducting zone in roof can provide the basis for prevention and control of roof water, mining and excavation layout, leaving the water prevention coal pillars, design of coal gas drainage. Taking No.8 seam in Zhenchengdi mine, Xishan as a study object, using water injection leakage measurenment method in overhead borehole, the height was 57.98 m, the falling zone height was 16.72 m and the fractured zone height was 41.26 m. Based on observation result from 8 mines in the similar conditions, empirical formulas of wa-ter conducting zone height for fully mechanized mining face were obtained by statistical regression analysis. The contrastive analysis of the corresponding formula in"coal mine safety regulations"was carried out. The result show that the empirical formula has good applicability, formula in"coal mine safety regulations"has relativelylarge er-ror when applied in prediction of the mining conditions for mining height of fully mechanized mining in median thick seam.【期刊名称】《煤田地质与勘探》【年(卷),期】2013(000)005【总页数】4页(P36-39)【关键词】导水裂缝带;井下仰孔注水测渗漏法;回归分析;经验公式【作者】白利民;尹尚先;李文【作者单位】山西焦煤集团西山煤电集团公司，山西太原030052;华北科技学院安全工程学院，北京 101601;山西省朔州市水工程移民办公室，山西朔州036002【正文语种】中文【中图分类】TD741;P641.4导水裂缝带发育高度是煤矿顶板防治水、采掘工程布置、防水煤(岩)柱留设以及瓦斯抽采等设计依据的主要技术参数之一，国内外众多学者对“两带”高度进行了深入研究[1-11]，结果表明，工作面顶板导水裂缝带发育受多种因素的影响，如采厚、采空区的面积、顶板岩层的结构类型、顶板管理方式、煤层的赋存状态和开采条件等，这些因素具有复杂、难定量及非线性等特点。

第25卷第1期2014年3月中国地质灾害与防治学报The Chinese Journal of Geological Hazard and Control Vol．25No．1Mar．2014煤矿导水裂隙带高度计算方法研究曹丁涛1，李文平2（1.兖州煤业股份有限公司，山东邹城273500；2.中国矿业大学，江苏徐州221008）摘要：作者选择煤层近乎水平（倾角＜15ʎ）、采场达到充分开采的地质采矿条件，对影响综采（放）“两带”发育高度的煤厚、顶板岩性、岩层组合、采深、工作面斜长、推进速度等多种因素进行研究。

基于40例实测数据，运用线性、非线性回归分析，首先研究上述各单因素对导水裂隙带高度的影响，得到各单因素与导水裂隙带高度的关系式，结果是：导水裂隙带高度与采厚、硬岩岩性比例系数呈较好的线性关系，与工作面斜长成自然对数函数关系，与采深成指数函数关系，与推进速度关系不大。

在单因素相关分析基础上，采用多因素非线性回归，得到综采（放）导水裂隙带高度与主要指标之间的多元回归统计关系式。

经与“三下”规程经验公式导水裂隙带高度预测值与实测值误差比较，本研究得出的拟合公式预测精度更高，效果更好。

本文首次提出了一个新的评价指标即硬岩岩性比例系数，该指标可以较好地反映煤层顶板总体强度和岩层组合结构特征，既客观又便于应用。

关键词：综采放顶煤；“两带”高度；硬岩岩性比例系数；多因素影响；回归分析文章编号：1003-8035（2014）01-0063-07中图分类号：TD823文献标识码：A收稿日期：2013-03-09；修订日期：2013-04-02基金项目：兖矿集团2010年度科技项目“综采（放）导水裂隙带多因素影响指标研究与高度预计”（煤（2010）07）作者简介：曹丁涛（1956—），男，硕士研究生，研究员，水文地质工程地质专业。

E-mail ：cdt366@126．com煤矿顶板导水裂隙带（含冒落带、裂隙带，或简称“两带”）高度的科学预计，是预测和防治顶板水害的重要依据［1－3］。

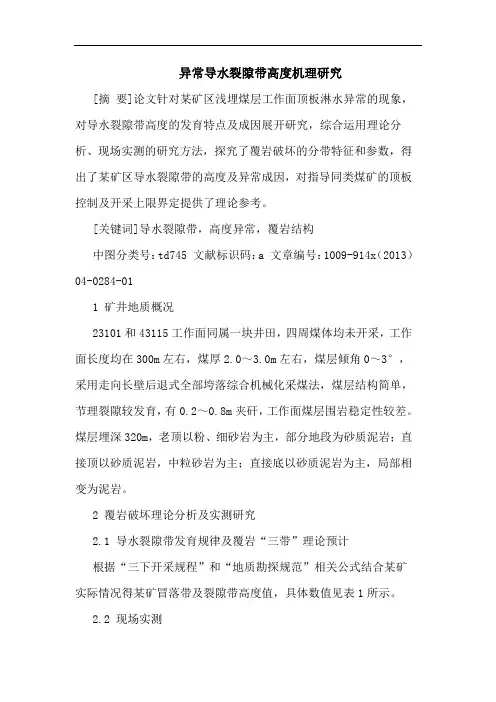

异常导水裂隙带高度机理研究[摘要]论文针对某矿区浅埋煤层工作面顶板淋水异常的现象，对导水裂隙带高度的发育特点及成因展开研究，综合运用理论分析、现场实测的研究方法，探究了覆岩破坏的分带特征和参数，得出了某矿区导水裂隙带的高度及异常成因，对指导同类煤矿的顶板控制及开采上限界定提供了理论参考。

[关键词]导水裂隙带，高度异常，覆岩结构中图分类号：td745 文献标识码：a 文章编号：1009-914x（2013）04-0284-011 矿井地质概况23101和43115工作面同属一块井田，四周煤体均未开采，工作面长度均在300m左右，煤厚2.0～3.0m左右，煤层倾角0～3°，采用走向长壁后退式全部垮落综合机械化采煤法，煤层结构简单，节理裂隙较发育，有0.2～0.8m夹矸，工作面煤层围岩稳定性较差。

煤层埋深320m，老顶以粉、细砂岩为主，部分地段为砂质泥岩；直接顶以砂质泥岩，中粒砂岩为主；直接底以砂质泥岩为主，局部相变为泥岩。

2 覆岩破坏理论分析及实测研究2.1 导水裂隙带发育规律及覆岩“三带”理论预计根据“三下开采规程”和“地质勘探规范”相关公式结合某矿实际情况得某矿冒落带及裂隙带高度值，具体数值见表1所示。

2.2 现场实测2.2.1 实测方法采用钻孔冲洗液法进行工作面覆岩破坏的现场实测。

该方法的原理是通过观察钻孔钻进过程中钻孔冲洗液消耗量、钻孔水位、钻进速度、卡钻、掉钻、钻孔吸风等现象并结合岩芯观察、地质描述等来综合判定垮落带和导水裂缝带高度及其破坏特征。

通过分析消耗量变化和钻孔水位变化等得出导水裂隙带高度及其破坏特征。

2.2.2 方案设计1）某矿43115工作面共布置钻孔3个，其中1、2号钻孔为采前孔，3号孔为采后孔。

钻孔平面位置如图3.1。

2）某矿23101工作面布置采后孔1个。

钻孔平面位置如图3.2。

3.1 冒落带高度确定1）某矿43115工作面：根据寸探03号钻孔，当钻孔钻进至孔深90.5m处时，钻孔出现塌陷夹钻，根据此情况初步确定某矿3-1煤层采动后上覆岩层的冒落带深度在90.5m以下，根据钻孔所在工作面埋深101.6m，所以冒落带的高度是11.1m，厚度为采高的5倍。

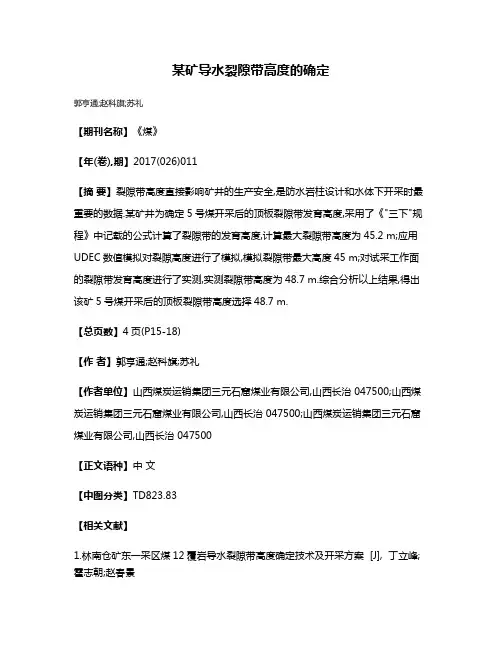

某矿导水裂隙带高度的确定
郭亨通;赵科旗;苏礼
【期刊名称】《煤》
【年(卷),期】2017(026)011
【摘要】裂隙带高度直接影响矿井的生产安全,是防水岩柱设计和水体下开采时最重要的数据.某矿井为确定5号煤开采后的顶板裂隙带发育高度,采用了《"三下"规程》中记载的公式计算了裂隙带的发育高度,计算最大裂隙带高度为45.2 m;应用UDEC数值模拟对裂隙高度进行了模拟,模拟裂隙带最大高度45 m;对试采工作面的裂隙带发育高度进行了实测,实测裂隙带高度为48.7 m.综合分析以上结果,得出该矿5号煤开采后的顶板裂隙带高度选择48.7 m.
【总页数】4页(P15-18)
【作者】郭亨通;赵科旗;苏礼
【作者单位】山西煤炭运销集团三元石窟煤业有限公司,山西长治 047500;山西煤炭运销集团三元石窟煤业有限公司,山西长治 047500;山西煤炭运销集团三元石窟煤业有限公司,山西长治 047500
【正文语种】中文
【中图分类】TD823.83
【相关文献】
1.林南仓矿东一采区煤12覆岩导水裂隙带高度确定技术及开采方案 [J], 丁立峰;霍志朝;赵春景
2.凌志达矿15#煤层采动覆层导水裂隙带高度研究 [J], 杨鹏飞; 马立强; 赵磊磊; 阳元中
3.山西某矿15112工作面导水裂隙带高度实测 [J], 杨聘卿
4.阳煤一矿15号煤层导水裂隙带高度分析研究 [J], 王卫光
5.万利一矿煤层群开采覆岩导水裂隙带高度研究 [J], 智国军;刘润;杨瑞刚;曹志国;鞠金峰;赵富强
因版权原因，仅展示原文概要，查看原文内容请购买。
