45形位误差及其评定

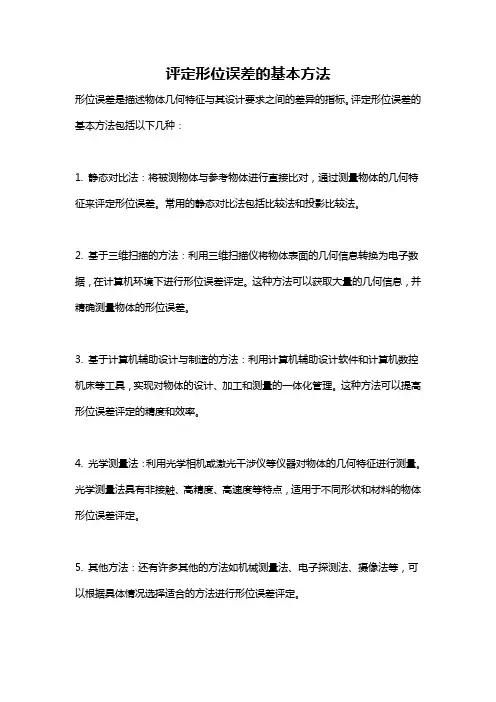

评定形位误差的基本方法
形位误差是描述物体几何特征与其设计要求之间的差异的指标。

评定形位误差的基本方法包括以下几种：
1. 静态对比法：将被测物体与参考物体进行直接比对，通过测量物体的几何特征来评定形位误差。

常用的静态对比法包括比较法和投影比较法。

2. 基于三维扫描的方法：利用三维扫描仪将物体表面的几何信息转换为电子数据，在计算机环境下进行形位误差评定。

这种方法可以获取大量的几何信息，并精确测量物体的形位误差。

3. 基于计算机辅助设计与制造的方法：利用计算机辅助设计软件和计算机数控机床等工具，实现对物体的设计、加工和测量的一体化管理。

这种方法可以提高形位误差评定的精度和效率。

4. 光学测量法：利用光学相机或激光干涉仪等仪器对物体的几何特征进行测量。

光学测量法具有非接触、高精度、高速度等特点，适用于不同形状和材料的物体形位误差评定。

5. 其他方法：还有许多其他的方法如机械测量法、电子探测法、摄像法等，可以根据具体情况选择适合的方法进行形位误差评定。

这些方法可以单独或结合使用，根据物体的具体情况选择适合的方法进行形位误差评定，以实现准确、可靠和高效的测量结果。

第六节形位误差的评定及检测一、形位误差的评定1．形状误差的评定1）最小条件评定形状误差的基本原则是“最小条件”：即被测实际要素对其理想要素的最大变动量为最小。

(1) 轮廓要素(线、面轮廓度除外)最小条件就是理想要素位于实体之外与实际要素接触，并使被测要素对理想要素的最大变动量为最小。

(2) 中心要素最小条件：就是理想要素应穿过实际中心要素，并使实际中心要素对理想要素的最大变动量为最小。

Ⅰ最小区域f 1Ⅱ被测实际要素Ⅲ图4-24 轮廓要素的最小条件L2被测实际要素d1L12图4-25中心要素的最小条件2）最小包容区（简称最小区域）最小包容区（简称最小区域）：是指包容被测实际要素时，具有最小宽度f或直径 f的包容区域。

形状误差值用最小包容区（简称最小区域）的宽度或直径表示。

按最小包容区评定形状误差的方法，称为最小区域法。

最小条件是评定形状误差的基本原则，在满足零件功能要求的前提下，允许采用近似方法评定形状误差。

当采用不同评定方法所获得的测量结果有争议时，应以最小区域法作为评定结果的仲裁依据。

被测实际要素SSa) 评定直线度误差图4-26 最小包容区示例被测实际要素被测实际要素SSc) 评定平面度误差b) 评定圆度误差2．定向误差的评定定向误差值用定向最小包容区域(简称定向最小区域)的宽度或直径表示。

定向最小包容区域是按理想要素的方向来包容被测实际要素，且具有最小宽度f或直径 f的包容区域。

S被测实际要素基准图4-27 定向最小包容区域示例被测实际要素S被测实际要素基准S基准α图4-27 定向最小包容区域示例3．定位误差的评定评定形状、定向和定位误差的最小包容区域的大小一般是有区别的。

如图4-29所示，其关系是：f 形状< f 定向< f 定位当零件上某要素同时有形状、定向和定位精度要求时，则设计中对该要素所给定的三种公差(T 形状、T 定向和T 定位)应符合：T 形状＜T 定向＜T 定位基准A被测实际要素FSLh 1PP S基准AOL yL x基准Bf图4-28 定位最小包容区域示例HAAAt1t2t3a) 形状、定向和定位公差标注示例：t1 < t2 < t3AHf形状b) 形状、定向和定位误差评定的最小包容区域：f形状< f定向< f定位图4-29 评定形状、定向和定位误差的区别f定向f定位二、形位误差的检测原则1．与理想要素比较原则与理想要素比较原则是指测量时将被测实际要素与其理想要素作比较，从中获得数据，以评定被测要素的形位误差值。

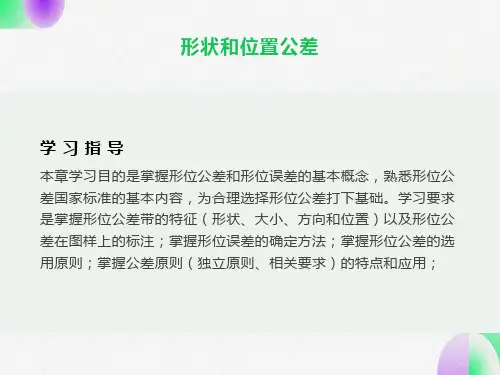

第8章形状和位置公差及其误差的测量第一节概述一、形位误差与形位公差1、误差—实际几何要素相对于理论几何要素的偏差即几何要素的误差。

它包括尺寸误差、形状误差、位置误差、波度和粗糙度等。

如图24-1所示，外圆中心O相对内孔中心O的偏离e为位置误差；1外圆柱母线的变动量Δ为该直线的形状误差。

形状误差和位置误差简称为形位误差。

2、形位公差—为了限制形位误差而设置的。

形位公差研究对象为零件上的几何要素（点、线、面），研究问题即为零件几何要素本身的形状精度和有关要素之间的位置精度问题。

二、形位公差标准《形状和位置公差》国家标准共四个文件，规定了14个形状和位置的公差项目，如表24—1所示项目名称、符号。

还规定了标注方法、形状和位置误差的评定方法、检测方法、各项公差值的表格等。

三、形位公差的标注：采用框格代号标注:包括项目符号、框格和指引线、数值和其它有关符号、基准符号。

1.被测要素的标注方法采用框格标注，用带箭头的指引线指向被测要素，指引线引出端必须与框格垂直，箭头指向公差带的直径或宽度方向。

公差框格分成两格或多格，左起第一格填写公差符号，第二格填写公差值及有关符号，从第三格起按基准顺序填写基准字母。

如图24—2所示。

A：区分被测要素是轮廓要素还是中心要素。

当被测要素是轮廓要素是，箭头指在可见轮廓线上或其引出线上，如图24-3a；当被测要素为中心要素时，指引线的箭头应与该要素的尺寸线对齐，如图24-3b；当被测要素为单一的中心要素或多要素的组合，如公共轴线、公共平面，则箭头可直接指在中心要素上，如图24-3c。

B：区分公差带的箭头指向是公差带宽度方向还是直径方向。

图24-3a、c指引线的箭头指向公差带的宽度方向，形位公差值框格中只标注出数值；而图24-3b指引线的箭头指向公差带的直径方向，形位公差框格中，在数值前加注“ ”。

2.基准要素的标注方法：对于有方向或位置要求的要素，在图样上必须用基准符号或基准代号表示被测要素与基准要素之间的关系。

形位公差及其检测方法 The manuscript was revised on the evening of 2021形位公差及其检测方法一、概念：定义：形状公差：单一实际要素形状所允许的变动全量。

位置公差：关联实际要素的位置对基准所允许的变动全量。

形位公差：形状公差与位置公差的总称。

它控制着零件的实际要素在形状、位置及方向上的变化。

形位公差带：用以限制实际要素形状或位置变动的区域。

由形状、大小、方向和位置四个要素所确定。

公差原则：形位公差与尺寸公差之间的相互关系。

包括独立原则与相关要求。

独立原则：图样上给出的尺寸公差与形位公差各自独立，彼此无关，分别满足要求的公差原则。

相关要求：图样上给定的尺寸公差和形位公差相互有关的公差要求。

具体可分为包容要求（E）、最大实体要求（M）、最小实体要求（L）和可逆要求（R）。

形位公差的项目及符号：项目公差带定义示 例说 明公差带是距离为公差值t 的两平行直线之间的区域在给定平面内圆柱表面上的任一素线必须位于轴向平面内，距离为0.02的两平行线之间0.02在给定方向上、当给定一个方向公差带是距离为公差值t的两平行平面之间的区域棱线必须位于箭头所示方向距离为公差值0.02的两平行平面内0.02、当给定两 个互相垂直的两个方向公差带为截面边长t1*t2的四棱柱内的区域棱线必须位于水平方向距离为公差值0.02，垂直方向距离为0.01的四棱柱内0.010.023、在任意方向 公差带是直径为公差值t的圆柱面的区域d圆柱体的轴线必须位于直径为公差值0.02的圆柱面内直 线度平面度公差带是距离为公差值t的两平行平面之间的区域上表面必须位于距离为公差值0.1的两平行平面内0.1圆度公差带是在同一正截面上半径差为公差值t的两同心圆之间的区域在垂直于轴线的任一正截面上,该圆必须位于半径差为公差值0.02的两同心圆之间三、位置误差与位置公差：四、检测方法：1、检测原则：直线度的测量：一般用首尾连线评定直线度的误差，常用的有打表测量法与影像测量法。

机械加工零件中的形位误差检测及评定摘要：对机械加工零件中的形位误差检测及评定一直是社社会广泛关注的热点话题之一。

尤其是在生产车间零件加工中，加工人员采用妥善的误差检测和评定方法能够及时提升工作效率，基于此，本文结合实际情况首先简单概述了机械加工零件中形位误差检测符号表示；其次分析了形状误差的判定和位置误差的判定方法；最后结束了形位误差检测的计算方法，以期给同行提供一定的参考价值。

关键词：机械零件加工；形位误差；判定；计算方法引言形位误差是指零件在实际加工过程中,由于工艺系统原始误差的影响,导致零件实际形状和位置相对于理想形状和位置出现的误差。

在实际零件加工中，会受到外界各种因素发生此类现象，加工人员应在具备专业加工技巧和理论知识的基础上，采用适当措施尽量规避这一问题。

1.机械加工零件中形位误差检测符号分析制造加工企业在实际的零件加工中，为了确保车间内形位误差检测真实准确，管理人员会通过将理想要素和被测实际要素向比较的方式达到预设效果，例如，在车间测量跳动，具体的国际检测方案整那个对常见符号也进行说明具体如表1所示[1]。

表1检测图例常用符号表1.对形状误差的判定首先，形状公差是指单一实际要素的形状所允许的变动量，在实际的误差判定过程中，可以将圆度、直线度、轮廓度及及平面度等相关要素进行判定，与此同时，在对诸多几何形状公差判定时，由于几何形状会在外界因素影响下会发生变化，此时不会出现基准的误差，只是以单个独立的误差要素存在，与此同时，整个几何形状的实际方向和位置都是会相对变化的，测量人员只能通过对被测要素形状误差大小进行控制才能达到预设效果。

换种说法就是它主要指被测实际要素对理想要素的变动量；其次，对形状误差的判定需要管理人员从实际要素找出与理想要素的位置不同之处，与之对比形成的数值也会发生相应变化。

为了确保获取的测量值是唯一不变的，管理人员应完全遵守并执行理想要素位置应最小条件的管理原则。

具体来讲，被测量实际要素的最大便当最小状态可以称为最小条件，例如，以图1（a)为例，在整体轮廓不变的情形下，对于能够评定它的要素，可以随时和A1B1、A2B2、A3B3等含有无数平等的直线来对全面包容实际要素，值得注意的是，其中必须确保一对平等直线之间的包容区是最小的，例如f1，故此可以将A1B1确认为一对平等直线我内置，在完全满足最小条件后，确定区域宽度f1就是直线度误差。

形位误差和形位公差吕华福授课课题：形位误差和形位公差课题内容：1、形位误差的评定与检测；2、形位公差带定义、特点本次重点：形位误差的评定、检测；形位公差精度分析本次难点：形位公差精度分析教学时间：4课时教学过程：实例引入，承上启下一、形状误差和形状公差（解释概念，明确内容）1、形状误差：被测实际要素对理想要素的变动量。

2、形状公差：单一实际要素的形状所允许的变动全量。

二、位置误差和位置公差1、位置误差：关联被测实际要素对其理想要素的变动量。

2、位置公差：关联实际要素的位置对基准所允许的变动全量。

位置公差按几何特征分：*定向公差：具有确定方向的功能，即确定被测实际要素相对基准要素的方向精度。

*定位公差：具有确定位置功能，即确定被测实际要素相对基准要素的位置精度。

*跳动公差：具有综合控制的能力，即确定被测实际要素的形状和位置两方面的综合精度。

（提出问题，引导思考）零件的形位究竟是多少，该如何评定呢？三、形位误差的评定形位误差是指被测要素对其理想要素的变动量。

形位误差值小于或等于相应的形位公差值，则认为合格。

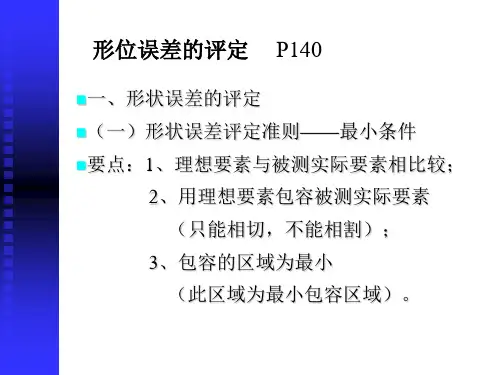

1、形状误差的评定（1）形状误差的评定准则——最小条件所谓最小条件，是指被测实际要素相对于理想要素的最大变动量为最小，此时，对被测实际要素评定的误差值为最小。

（2）形状误差值的评定评定形状误差时，形状误差数值的大小可用最小包容区域（简称最小包容区域）的宽度或直径表示。

3个区域比较，引出最小条件、最小区域的概念，用以评定形状误差。

2、位置误差的评定*定向误差是被测实际要素对一具有确定方向的理想要素的变动量，该理想要素的方向由基准确定。

定向误差值用定向最小包容区域（简称定向最小区域）的宽度或直径表示。

定向最小区域是指按理想要素的方向包容被测实际要素时，具有最小宽度或直径的包容区域。

（通过定向误差的评定分析，比较定向最小区域与最小区域的差别。

）*定位误差是被测实际要素对一具有确定位置的理想要素的变动量。
