混凝土路面刻纹作业指导书

混凝土路面施工指导书1适用范围适用于一般住宅区道路工程。

2引用标准《建筑地面工程施工及验收规范》（GB50209）《建筑工程质量检验评定标准》（GBJ30）《建筑安装工程安全技术规程》（国务院发布）《施工图》3施工准备3.1材料3. 1. 1水泥：32. 5号以上普通或矿渣水泥。

3. 1. 2砂：粗砂或中砂，含泥量不超过3%o3. 1. 3石子：粒径5-31. 5mm,含泥量不超过5%…3. 1. 4道渣：粒径5〜70mm。

3. 1.5模板：定型钢模或木模，木制分仓板厚度一般为15〜25mm,并做成双面斜口高度，根据设计要求坡度、伸缩、缩缝等要求事先做好。

3. 1.6建筑沥青拌制的沥青砂。

3.2机具蛙式打夯机、平板振动机、混凝土搅拌机、刮尺、木蟹、铁板、防雨棚等。

3.3作业条件3. 3. 1基土平整密实，标高符合设计要求。

3.3.2与路面有关的管、沟、箸井施工已完成，并符合设计要求。

4操作工艺4.1工艺程序做塌饼一一道渣垫层一一支侧模一--混凝土面层一--抹光一--养护一--灌缝4.2整理基土：根据设计标高控制木桩，将基土整平，整平宽度应比路面设计宽度每边大10厘米，低凹处填土应重新夯实，或用压路机压实。

4.3铺道渣：根据设计厚度要求，将道渣摊铺在基土上，用平板振动机振实，车行道路有条件时应用压路机辗压密实。

遇有不平整处应随时增加铺平。

4.4支侧模：摆正窖井圈，根据路面位置，拉统长麻线打木桩，固定侧模板，应尽可能用侧模板上口作为路面标高控制线，如有困难，可以在模板上口弹出路面标高线，并钉设圆钉作标记，同时根据标高要求检查容井圈是否符合路面标高和坡度要求，不得横跨路边线，逐只校正并用水泥砂浆坞牢。

4.5浇捣混凝土面层：一般用机运翻车运输，铁搭及铁揪平仓，刮尺刮平，运料时注意不要碰走窖井圈，平仓时作出坡度，然后用平板振动机来回振实，直至翻浆为止。

浇满一仓应及时装上分仓板，严防倾斜，分仓长度一般为人行道3米，车行道6米。

水泥混凝土路面施工作业指导书1.适用范围适用于水泥砼路面施工。

2.作业准备2.1内业技术准备⑴作业指导书编制后应在开工前组织相关技术人员认真学习施工组织设计阅读、审核施工图纸澄清有关技术问题熟悉规范和施工标准。

制定施工安全措施提出应急方案对施工人员进行技术交底对参与施工人员进行上岗前技术培训考核合格后持证上岗。

⑵施工前必须检查各种材料的来源和质量。

正式开工前各种原材料的试验结果及据此进行的目标配合比设计和生产配合比设计结果应在规定的期限内向业主及监理工程师提出正式报告待取得正式认可后方可使用。

2。

2外业技术准备⑴确认路基是否具备进行面层施工的条件。

⑵依据实施性施工组织设计组织所需材料、机具设备的进场和检验组织劳动力确定施工进度计划的安排部署。

⑶施工机具设备经调试性能良好.3.技术要求按照设计文件、技术规范、标准要求明确该等级水泥砼路面必须达到的各项技术指标标准。

重点对施工配合比、路面施工平整度、接缝处理等技术要求进行明确.对路基标高、纵横坡率、中线偏移、边坡防护进行复核验收。

4施工程序与工艺流程4。

1施工程序施工准备→验收垫层→浇注试验段→确定施工工艺→水泥砼路面浇筑→收面刻痕→养生等强→验收4.2工艺流程5。

施工要求5。

1摊铺时的方向和高程控制⑴高程控制采用两侧同时拉线方式，拉线桩距面板边缘1.0—1.5m，间距在直线段为10m,平面缓和曲线段或纵断面曲线段加密至5m。

夹线臂高度应高于路面表面150—300mm，夹口到桩的水平距离为200-300mm。

拉线材料应使用3—5mm的钢丝绳,也可使用颜色醒目的尼龙绳.拉线长度以l00—150m为宜，两端应设固定紧线器。

拉线必须拉紧，每侧拉线应施加l000N 的拉力。

拉线采用单向坡双线式和单向坡单线式（相邻车道连接摊铺)。

单向坡双线式的两根拉线问的横坡应与路面一致。

⑵方向控制摊铺机设臵了方向传感器,传感器搭挂在拉线上（一侧即可),对行进方向进行调整。

⑶拉线的保护拉线设臵完成后，禁止扰动.如在施工中风力达到56级,造成拉线振动过大而不稳定时,应停止施工。

混凝土路面刻纹规范混凝土路面刻纹是指在混凝土路面上进行独特的图案或纹理刻制，以提升路面的美观性和防滑性。

混凝土路面刻纹规范主要包括刻纹设计要求、施工方法和施工质量要求等方面的内容。

一、刻纹设计要求1.刻纹图案应与路面用途相适应，既要满足美观的要求，又要具备良好的防滑性能。

2.刻纹线条应流畅自然，不应出现棱角和断裂的情况。

3.刻纹纹理应均匀一致，不应出现间隔不平、高低不一的情况。

4.刻纹图案应符合交通安全标志的要求，不得干扰车辆和行人的正常行驶和通行。

二、施工方法1.施工前应先对路面进行清洁，清除杂物和灰尘，保证施工面的平整和清洁。

2.路面刻纹采用花岗岩或耐磨材料刻制，刻纹图案可以选择仿砖纹、仿石纹等多种形式。

3.刻纹前应先在路面上进行试刻，确保刻纹图案和线条的效果和美观度。

4.刻纹时应使用合适的刻纹设备，保证线条的精准和效果的一致性。

5.施工现场应采取临时交通标识和阻护设施，确保施工安全和行车通行顺畅。

三、施工质量要求1.刻纹图案应符合设计要求和施工图纸，并且要与路面标线和交通安全设施相协调。

2.刻纹线条应平整光滑，不得有明显的凹凸或刮擦痕迹。

3.刻纹间隔应均匀一致，不得出现间隔不一或错位的情况。

4.刻纹图案的颜色应与路面的整体色调相协调，不得出现色差和褪色的现象。

5.刻纹图案的深度应符合要求，既要保证防滑性能，又要避免刻得过深导致路面损毁。

综上所述，混凝土路面刻纹规范主要包括刻纹设计要求、施工方法和施工质量要求等方面的内容。

只有按照规范进行设计和施工，才能确保混凝土路面刻纹的美观性和持久性，并提升路面的防滑性能，确保交通安全。

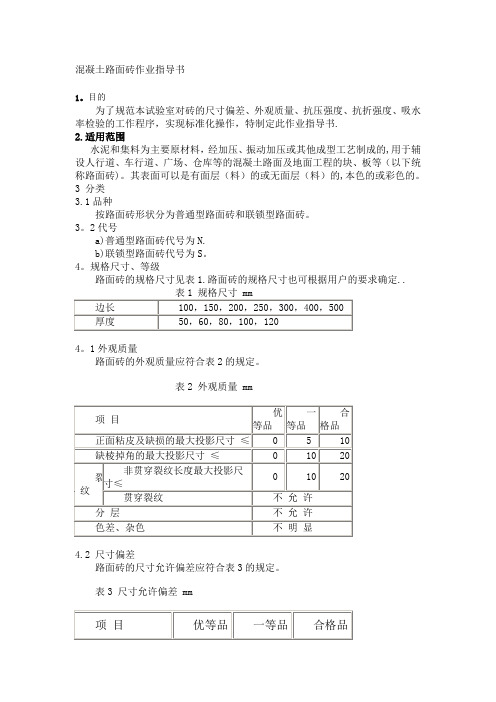

混凝土路面砖作业指导书1。

目的为了规范本试验室对砖的尺寸偏差、外观质量、抗压强度、抗折强度、吸水率检验的工作程序，实现标准化操作，特制定此作业指导书.2.适用范围水泥和集料为主要原材料，经加压、振动加压或其他成型工艺制成的,用于辅设人行道、车行道、广场、仓库等的混凝土路面及地面工程的块、板等（以下统称路面砖)。

其表面可以是有面层（料）的或无面层（料）的,本色的或彩色的。

3 分类3.1品种按路面砖形状分为普通型路面砖和联锁型路面砖。

3。

2代号a)普通型路面砖代号为N.b)联锁型路面砖代号为S。

4。

规格尺寸、等级路面砖的规格尺寸见表1.路面砖的规格尺寸也可根据用户的要求确定..4。

1外观质量路面砖的外观质量应符合表2的规定。

表2 外观质量 mm4.2 尺寸偏差路面砖的尺寸允许偏差应符合表3的规定。

表3 尺寸允许偏差 mm4。

3力学性能根据路面砖边长与厚度比值，选择做抗压强度或抗折强度试验,其力学性能须符合表4的规定.表4 力学性能 MPa5试验方法5.1外观质量5.1.1量具砖用卡尺或精度不低于0.5mm其他量具。

5。

1.2测量方法5.1.2.1正面粘皮及缺损测量正面粘皮及缺损处对应路面砖边的长、宽两个投影尺寸,精确至0。

5mm.5.1.2。

2缺棱掉角测量缺棱、掉角处对应路面砖棱边的长、宽、厚三个投影尺寸，精确至0。

5mm。

5.1.2。

3裂纹测量裂纹所在面上的最大投影长度;若裂纹由一个面延伸至其他面时，测量其延伸的投影长度之和，精确至0.5mm.5。

1.2。

4分层对路面砖的侧面进行目测检验。

5。

1.2。

5色差、杂色在平坦地面上，将路面砖辅成大小于1m2的正文形，在自然光照或功率不低于40W日光灯下，距1.5m处用肉眼观察检验。

5。

2规格尺寸5.2。

1量具用5。

1。

1规定的量具。

5。

2。

2测量方法5。

2。

2.1长度、宽度、厚度和厚度差测量矩形路面砖长度和宽度时，分别测量路面正面离角部10mm处对应平行侧面（如图5），分别测量两个长度值和宽度值；联锁型路面砖测量由供货方提供路面砖标识尺寸的长度、宽度。

现浇混凝土路面作业指导书中铁二十三局滨州电气化改造工程现浇混凝土路面指导书目录一、使用范围：.......................................................................... .......................2二、编制依据：.......................................................................... .......................2三、施工准备：.......................................................................... .. (2)1.主要施工机具：2四、施工工艺：21、现浇混凝土路面施工工艺框图：........................................................22、各工序施工方法：.......................................................................... .....3四、质量验收标准：.......................................................................... ...............4六、质量通病及防治：.......................................................................... .. (5)1.伸缩缝损坏、拱胀、错台、填缝料脱落：52。

混凝土板裂缝：73。

打磨、剥落、骨外露或板表面有孔洞：9 VII。

安全生产和文明施工11八。

环保措施十一1中铁二十三局滨州电气化改造工程现浇混凝土路面施工说明一、使用范围：本作业指导书适用于水泥混凝土路面工程施工。

混凝土道路作业指导书目次1 适用范围 (205)2 编写依据 (205)3作业流程 (205)4工作前安全风险辨析及控制措施 (206)5作业准备 (206)6作业方法 (207)7质量控制措施及检验标准 (209)1.适用范围本作业指导书适用于110~500KV电网工程中的混凝土道路工程施工. 2．编写依据表2-1 编写依据序号引用资料名称1 GB 50300-2001 《建筑工程施工质量验收统一标准》2 GBJ 97-1987 《水泥混凝土路面施工及验收规范》3 GB 50204-2002 《混凝土结构工程施工质量验收规范》4 GBJ 107-1987 《混凝土强度检验评定标准》5 DL/T 5201.1-2005《电力建设施工质量验收及评定规程》第1部分：土建工程6 Q/CSG 10017.2-2007《110KV~500KV送变电工程质量验收及评定标准第3部分：变电土建工程》7 Q/CSG 11105-2008《南方电网工程施工工艺控制规范》8 工程设计图纸、施工组织设计（方案）等技术文件3作业流程作业（工序）流程图见图3-1。

开始定位放线路基碾压路基铺石模板安装混凝土浇筑及收光混凝土养护模板拆除伸缩缝切割及填缝防滑纹切割路缘石或排水沟施工结束图3-1 作业（工序）流程图4 工作前安全风险辨析及控制措施表表4-1 工作前安全风险辨析及控制措施表序号安全风险预控措施检查结果1 触电用电管理制度；使用三相五线制，实行三级用电保护，使用标准电源开关箱；禁止使用老化、破损电源线路2 烧伤拌制、浇灌填缝料和加工接缝板气溶胶时佩戴防护口罩等保护劳动用品；在通风良好的室外坏境作业；采用工厂化生产的材料请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任。

施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“ ”，不存在风险则填写“一”，未检查项空白。

混凝土路面砖作业指导书1.目的为了标准本试验室对砖的尺寸偏差、外观质量、抗压强度、抗折强度、吸水率检验的工作程序，实现标准化操作，特制定此作业指导书。

2.适用范围水泥和集料为主要原材料，经加压、振动加压或其他成型工艺制成的，用于辅设人行道、车行道、广场、仓库等的混凝土路面及地面工程的块、板等（以下统称路面砖）。

其外表可以是有面层（料）的或无面层（料）的，本色的或彩色的。

3 分类3.1品种按路面砖形状分为普通型路面砖和联锁型路面砖。

3.2代号a)普通型路面砖代号为n。

b)联锁型路面砖代号为s。

4.规格尺寸、等级路面砖的规格尺寸见表1。

路面砖的规格尺寸也可根据用户的要求确定。

4.1外观质量路面砖的外观质量应符合表2的规定。

表2 外观质量 mm4.2 尺寸偏差路面砖的尺寸允许偏差应符合表3的规定。

表3 尺寸允许偏差 mm沥青混凝土路面作业指导书xx-06-01 12:31沥青混凝土面层是位于路面基层上最重要的路面结构层,它直接承受车辆荷载和大自然因素的作用,具有平整、坚实、耐久及抗车辙、抗裂、抗滑、抗水害等方面的综合性能。

沥青路面面层施工技术复杂，又是具有代表高等级公路最终质量标志的分项工程，因而在面层施工中必须严格要求，层层把关，对施工工艺进一步优化，将沥青路面面层质量提高到新水平。

１．施工准备１．１材料１．１．１施工前应对各种材料进行调查试验，经选择确定的材料在施工过程中应保持稳定，不得随意变更。

１．１．２沥青１．１．２．１高等级公路铺筑沥青路面时，应采用符合施工标准“重交通道路石油沥青技术标准要求”规定的沥青。

１．１．２．２沥青到货时应附有炼油厂的沥青质量检验单。

并且要按规定要求进行试验，经评定合格前方可使用。

１．１．３粗集料１．１．３．１用于沥青层的粗集料应由具有生产许可证的采石场生产。

１．１．３．２粗料集料应该洁净、枯燥、无风化、无杂质，具有足够的强度、耐磨耗性。

粗集料的质量应符合施工标准“沥青面层用粗集料质量技术要求”的规定。

混凝土路面刻纹规范混凝土路面刻纹是指在混凝土路面上刻上不同形状的纹理，用于增加路面的抗滑性和美观度。

混凝土路面刻纹规范主要包括以下方面内容。

1. 原料选择：刻纹混凝土路面的原料应符合相关标准，混凝土的强度等级要求适应道路使用。

选择适量的矿粉和粉煤灰作为掺合料以提高混凝土的耐久性和抗冻性。

2. 设计方案：刻纹混凝土路面应根据实际道路使用需求和环境条件，制定合理的设计方案。

设计方案应明确刻纹深度、纹理形状、纹理间距等参数。

在路面两侧应留有合适的行车间距和路缘石。

3. 施工准备：施工前应对路面进行清洁，确保路面平整无障碍物。

根据设计方案进行框板的制作和设置，框板应固定稳定，保证刻纹的准确性和一致性。

4. 刻纹施工：在混凝土浇筑完成后，应立即进行刻纹施工。

刻纹深度一般为15-25毫米，不宜小于10毫米。

刻纹形状可以选择直线、波浪、横纹等，但应尽量避免尖锐的角度和过于复杂的图案。

5. 养护措施：混凝土路面刻纹完成后，需要进行适当的养护措施。

应及时浇水保持路面湿润，防止裂缝的发生。

刻纹部分的养护时间一般为7-14天，为了保护路面，应避免车辆和行人碾压。

6. 质量验收：刻纹混凝土路面施工完成后，应进行质量验收。

验收内容包括刻纹深度是否符合要求、刻纹形状是否准确、刻纹间距是否一致等。

质量验收结果应符合相关标准，并进行相应记录。

混凝土路面刻纹规范的制定和执行，可以提高路面的抗滑性和降低交通事故的发生概率。

同时，规范的施工和养护措施可以延长路面的使用寿命，减少维修和改造的频率，降低维修成本。

因此，加强对混凝土路面刻纹规范的宣传普及和质量监督检验，对于保障道路安全和提高交通效益具有重要意义。

施工区道路混凝土浇筑作业指导书施工区道路为双向坡道路，坡度为1.5%，施工区道路面层为200mm厚C30混凝土，道路混凝土浇筑采用分段施工的方式进行施工。

1、模板支设无传力杆等钢筋穿过的一侧，采用槽钢作模板，借助圆钢(φ22)三角支撑并以钢钉(φ22)固定，每块模板长4～6m。

传力杆等钢筋穿过的一侧，拟用30cm×150cm的组合钢模板，模板预留穿筋孔。

胀缝、缩缝传力杆采用Φ25钢筋，间距300mm，设在板厚的中部，胀缝传力杆采用托架固定的方法安装；传力杆的一端应先涂沥青一层，胀缝传力杆涂沥青并裹敷聚乙烯膜，以便传力杆能在混凝土中自由滑动，膨胀传力杆涂油脂的一端以Φ35金属套筒套住，并留出空隙30mm，填以纱头。

纵向施工构造缝、横向施工构造缝拉杆采用直径为16的HRB335级钢筋，间距600mm，拉杆后浇端涂沥青。

浇筑混凝土前，需对模板进行复核校正。

在混凝土浇筑过程中跟踪观测，如有移位及时处理。

传力杆在浇筑过程中及时进行调整，使其位置满足设计要求。

2、混凝土的搅拌和运输混凝土采用搅拌站拌合，混凝土运输采用自卸汽车运输。

混凝土从出料至浇筑完毕允许的最长时间，要根据试验室的混凝土初凝时间及施工气温确定。

装运混合料的容器不应漏浆并防止离析。

3、混凝土摊铺和振捣①摊铺路面混凝土采用人工辅以小型机具摊铺，铺混凝土前，应对模板的间隔、高度、润滑、支撑稳定情况和基层的平整、润湿情况、以及钢筋的位置和传力杆装置等进行全面检查。

②安放加强钢筋a安放钢筋网片安放钢筋网片时，不得踩踏。

钢筋网应采用预先架设安装方式，支架采用Ф6钢筋焊制。

外侧钢筋中心至接缝或自由边的距离不宜小于100mm，并应配置4～6个/m²焊接支架或三角形架立钢筋支座，保证在拌合物堆压下钢筋网基本不下陷、不移位。

b安放角隅和边缘钢筋（a）边缘补强钢筋在平面交叉口和未设置钢筋网的基础薄弱路段，混凝土面板纵向边缘应安装边缘补强钢筋；横缝为未设传力杆的平缝时应安装横向边缘补强钢筋。
