K3给煤机安装及使用

给煤机操作规程煤机是在矿井井下进行采掘和运输工作的机械设备，是矿井井下生产中不可或缺的重要设备。

在使用煤机的过程中，必须严格遵守操作规程，确保安全、高效地完成采掘和运输任务。

以下是针对煤机的操作规程，希望能对使用者有所帮助。

一、前期准备1. 检查煤机及相关设备的运行状态，如电气、水、压缩空气、润滑油等系统是否正常，并进行必要的维修和保养。

2. 检查煤机运行场地及矿巷状况，确保通风、供氧状况良好，不得存在可燃性气体和粉尘。

3. 检查煤机所需的工具、配件和消耗品是否充足，如有不足，应及时进行补充。

4. 检查操作人员的安全装备是否齐全，如头盔、防护眼镜、安全鞋、防护手套等。

5. 进行煤机的试运行，测试其正常运行并能够稳定工作。

二、开机操作1. 操作人员必须穿着安全装备，并在执行任务之前进行必要的磨合运行，以确保煤机能够稳定工作。

2. 锁紧平台，绑好缆绳，让煤机停止在安全位置。

开机前必须清洁排煤面。

3. 先启动裹挟机，待其正常运转后再启动输煤机。

4. 开始运行后，严格按照操作规程操作，并根据需要调节煤机的刀轮转速和进给速度等参数，以达到最佳采煤效果。

三、运行操作1. 当煤机发出异常声响时，应及时停机检查。

2. 煤机工作时，要保持煤机与走向板平行，不能过度倾斜，防止导致地面塌陷。

3. 煤机工作时，必须保持视线通畅，不能遮挡视线。

4. 煤机在采煤时，要随时根据煤层情况和采煤效果调整进给速度和刀轮转速。

5. 进行维修和保养时，要先停机并拉断电源，确保安全操作。

四、关机操作1. 停机前，必须清理煤机上的煤渣和浮灰，并检查煤机运行状态，确保其处于安全状态。

2. 关闭输煤机和裹挟机并停止运转，调整煤机刀轮至切割位，停机并拔插头。

3. 关机之前，要进行必要的保养和维修工作，并清洗煤机周围的工作环境。

五、安全注意事项1. 在操作煤机之前，必须进行严格的安全教育和培训，了解安全规程和注意事项。

2. 使用煤机时，必须严格遵守操作规程，不得有任何违反安全原则的行为。

JGC/NJGC 型称重式给煤机( JGC/NJGC WEIGHING COALFEEDER)使用说明书（INSTALLATION, OPERATION ANDMAINTENANCEINSTRUCTIONS ）徐州三原电力测控技术有限公司XUZHOU SANYUAN ELECTRIC M&C TECHNOLOGY CO.,LTD.REV 0604前言正确地掌握本设备的组成、原理、安装、操作及维护的方法对于安全可靠地使用设备是非常必要的。

使用者应当仔细地阅读本说明书并熟练掌握其操作与维护步骤，如有任何疑问，均可通过与本公司服务部门的联系，您出现的问题将很快得到解决。

公司服务部门配备有专业的工程师来回答您的问题，同时也会提供优良的服务，来协助设备的安装、调试工作。

本说明书仅提供设备的通用说明，本公司保留对于产品的性能结构进行改进和优化的权利，如有变化，恕不另行通知。

徐州三原电力测控技术有限公司XUZHOU SANYUAN ELECTRIC M&C TECHNOLOGY CO.,LTD.铜山经济开发区天津路西，中国 . 徐州徐州三原电力测控技术有限公司XUZHOU SANYUAN ELECTRIC M&C TECHNOLOGYCO.,LTD.目录一、 JGC/NJGC型称重式全封闭给煤机概述--------------------11、系统主要特点-------------------------------------------22、型号说明-----------------------------------------------33、工作原理-----------------------------------------------44、设备组成-----------------------------------------------45、主要技术参数-------------------------------------------6二、工作环境要求┄┄┄┄┄┄┄┄--------------------------7三、设备安装┄┄┄┄┄┄┄┄┄----------------------------81．给煤机的场地设计-------------------------------------82．给煤机的安装-----------------------------------------93．电气及仪表的安装------------------------------------10四、给煤机的试运转及调试┄┄┄┄┄-----┄┄┄┄----------11五、给煤机的操作┄┄┄┄┄---------------------------┄┄12六、维护┄┄┄┄┄┄┄┄┄┄┄┄-------------------------131、日常检查--------------------------------------------142、每周一次的检查--------------------------------------143、每半年的检查----------------------------------------144、胶带的更换------------------------------------------155、常见故障分析----------------------------------------16七、备件┄┄┄┄┄┄┄┄┄┄┄┄-------------------------17八、订货须知┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄---------------17九、产品出厂随机资料┄┄┄┄┄┄┄┄┄┄┄┄--------┄┄-18。

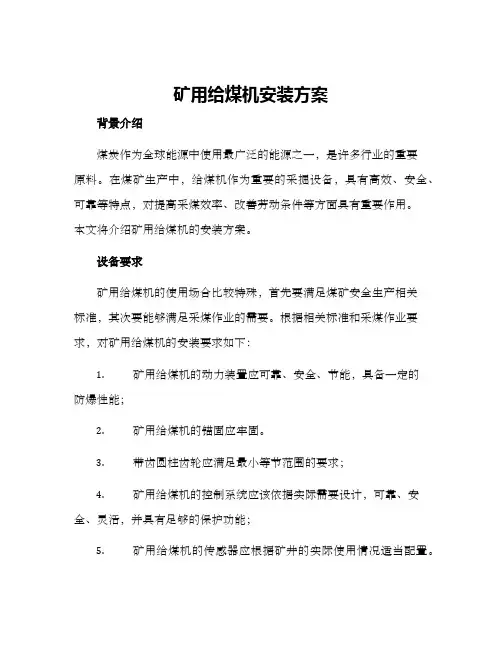

矿用给煤机安装方案背景介绍煤炭作为全球能源中使用最广泛的能源之一，是许多行业的重要原料。

在煤矿生产中，给煤机作为重要的采掘设备，具有高效、安全、可靠等特点，对提高采煤效率、改善劳动条件等方面具有重要作用。

本文将介绍矿用给煤机的安装方案。

设备要求矿用给煤机的使用场合比较特殊，首先要满足煤矿安全生产相关标准，其次要能够满足采煤作业的需要。

根据相关标准和采煤作业要求，对矿用给煤机的安装要求如下：1.矿用给煤机的动力装置应可靠、安全、节能，具备一定的防爆性能；2.矿用给煤机的锚固应牢固。

3.带齿圆柱齿轮应满足最小等节范围的要求；4.矿用给煤机的控制系统应该依据实际需要设计，可靠、安全、灵活，并具有足够的保护功能；5.矿用给煤机的传感器应根据矿井的实际使用情况适当配置。

6.矿用给煤机的使用寿命应满足生产需求；7.矿用给煤机的安装应符合安全生产要求。

安装方案矿用给煤机的安装方案应根据具体情况进行设计，在满足安全生产和采煤作业要求的前提下，设计出最优的安装方案，以下是一些可行的建议：设备安装位置矿用给煤机应安装在煤矿井下能够保证安全生产的地方。

为了满足采煤工作需要，在控制区域安装适当的开关、按钮和控制盘，方便设备的操作。

设备锚固矿用给煤机在运行时将产生一定的震动，因此设备必须进行锚固。

在锚固过程中，需要注意以下要点：1.选用牢固的锚杆，并能承受住矿用给煤机的横向和纵向力；2.确保锚杆的长度应该根据具体井下的情况进行调整；3.锚杆的数量和长度应该满足设备锚固的要求；4.进行锚固时应该按照正确的步骤进行，并检查锚固牢固程度。

设备调试在安装完毕后，需要对矿用给煤机进行调试，以确保设备运行的正常性，并对运行中出现的问题进行及时处理。

调试过程中，需要注意以下要点：1.校正带齿圆柱齿轮的啮合间隙；2.检查控制系统是否正常；3.校正传感器并检查传感器的运行情况；4.检查设备的运行情况。

结论通过本文的介绍，我们可以了解到矿用给煤机的安装方案，并掌握了设备的安装位置、锚固和调试等方面的要点。

矿用给煤机安装方案
背景介绍
在煤矿的采矿过程中，给煤机是一种必不可少的工具。

给煤机的主要作用是将煤炭从矿井中采掘出来，并通过传送带输送到煤仓里。

而给煤机的安装则是关系到煤炭生产线的运作效率和安全性。

安装方案概述
为了保证给煤机的安装效果，我们需要从以下几个方面考虑：
1.安装位置
2.安装方式及固定
3.电缆线路的布置
安装位置
给煤机应该安装在煤矿煤层采掘后方，以保证煤炭能够正常地被输送到给煤机上。

同时，为了避免给煤机被堵塞，安装位置应该留有足够的空间。

安装方式及固定
给煤机的安装方式和固定，则主要有以下两种：
1.悬挂式安装：即将给煤机悬挂在机架或机械臂上，可根据需要进行调整和移动。

2.支架式安装：即将给煤机安装在钢架上，安全稳固且易于维护。

电缆线路的布置
给煤机内部需要配备许多电控设备，电缆线路的布置也是一个非常重要的环节。

我们建议在给煤机周围摆放电缆桥架，避免在采矿操作过程中被误碰，同时易于维护。

安装注意事项
在进行给煤机的安装过程中，我们还需要注意以下几个问题：
1.在安装前，需要先对煤矿的基础环境进行认真的评估，确保给煤机安装后不会影响矿井的安全性和稳定性。

2.安装过程中应该由专业人员进行操作，确保操作的准确性和安全性。

3.在安装结束后，需要对煤矿的采煤产量、煤炭成色和粒度等进行检测，确保煤炭生产线达到预期的效果。

总结
通过本文档的介绍，我们可以了解到给煤机的安装方案以及注意事项。

在项目实施中，我们需要根据煤矿的不同环境和具体需求，选择最适合的方案和方法，以确保给煤机正常、稳定地运行。

给煤机操作说明键盘上有三种颜色的键，白、蓝、黄，白色键是给煤机操作模式REMOTE-OFE-LOCALL(遥控－停止－本地)的选择键，它们被使用得最为频繁，蓝色键是功能键和数字键，黄色键是附加功能键，黄色键按动之前，必须先按键盘右下角的全黄STIFT键才能被接受。

REMOTE（遥控）键使给煤机接受用户允许运行触点信号和设定信号的控制。

OFF（停止）键使给煤机停止运行（皮带点动和给煤机定度只有在给煤机停止运行后才能进行），LOCAL（本地）键使给煤机在一个选定速度下运行，当给煤机在LOCAL模式时，皮带上不可有物料否则经过2秒钟延时后给煤机将自动停机。

点动键JOG（点动）用以操作皮带传动电动机，这条命令用于检查电动机运行情况或在维修时慢速移动皮带，给煤机必须在OFF模式时才能使用点动键，按OFF SHIFT F2键后可使皮带传动电动机反转，便于维修工作。

显示选择键：上部的8位数显示器（TCI-1）通常显示传送物料的总量，单位为公斤，它也用作数字输入显示以及显示一些特殊功能，当显示器不作它用时，它将恢复显示总量，有3个总量显示供选择：称重式总量、容积式总量以及前两者之和。

称重式运行是物料在系统称重功能起作用的情况下进行传送。

容积式运行是物料在系统称重功能故障情况下以假设的称重跨物料重量进行传送。

这种假设的重量是根据称重系统发生故障之前物料的平均重量而定的。

这个重量用来决定标准物料密度。

容积式运行总量无法保证精度。

当物料密度不均匀将会有相当大的误差。

为此设置一个单独的总量显示。

总量显示是称重式总量与容积式总量之和。

按键TOTAL（总量）可在8位数显示器上选择总量显示模式。

重复按此键会使3种模式循环产生。

在显示器下方的3个指示灯将指示使用的模式，GRAV、TOTAL或VOL（称重式、总量或容积式）。

正在显示的模式不会影响更新三个重量累积器的内部数据。

无论何时当一个总量累积器数据装满时，它将自动翻转，从零开始重新计数但不会影响另外两个总量累积器。

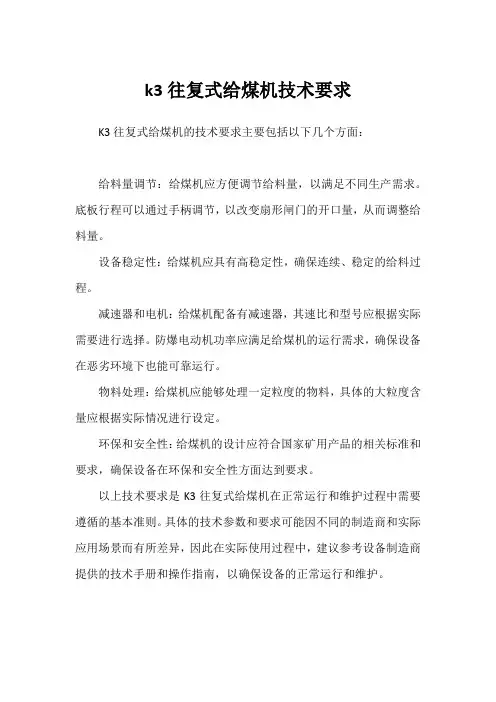

k3往复式给煤机技术要求
K3往复式给煤机的技术要求主要包括以下几个方面：
给料量调节：给煤机应方便调节给料量，以满足不同生产需求。

底板行程可以通过手柄调节，以改变扇形闸门的开口量，从而调整给料量。

设备稳定性：给煤机应具有高稳定性，确保连续、稳定的给料过程。

减速器和电机：给煤机配备有减速器，其速比和型号应根据实际需要进行选择。

防爆电动机功率应满足给煤机的运行需求，确保设备在恶劣环境下也能可靠运行。

物料处理：给煤机应能够处理一定粒度的物料，具体的大粒度含量应根据实际情况进行设定。

环保和安全性：给煤机的设计应符合国家矿用产品的相关标准和要求，确保设备在环保和安全性方面达到要求。

以上技术要求是K3往复式给煤机在正常运行和维护过程中需要遵循的基本准则。

具体的技术参数和要求可能因不同的制造商和实际应用场景而有所差异，因此在实际使用过程中，建议参考设备制造商提供的技术手册和操作指南，以确保设备的正常运行和维护。

给煤机安装流程及施工方法一、安装前的准备。

咱要装给煤机呀，那前期准备可不能马虎。

先得把场地清理干净，就像打扫自己的小窝一样，那些乱七八糟的东西都得清走，给咱的给煤机腾出个干净的地儿。

再就是检查设备零件啦。

把给煤机的各个零件都拿出来瞅瞅，看看有没有磕着碰着的，要是有损坏的零件，那就像生病的小宝贝，得赶紧治好或者换个新的，不然等安装的时候才发现就麻烦喽。

还有工具也得准备齐全，扳手呀，螺丝刀呀，这些小工具就像战士的武器，一样都不能少。

二、基础施工。

接下来就是基础施工啦。

要按照设计图纸，把给煤机的基础位置确定好。

这就好比盖房子打地基，基础要是歪了，那给煤机以后工作起来也会不舒服的。

挖好基础坑之后，就往里面浇灌混凝土。

混凝土要搅拌得均匀，就像做蛋糕时把面粉和鸡蛋搅拌均匀一样，这样基础才会结实耐用。

在浇灌的时候，还得注意把一些预埋件放好，这些预埋件就像是给煤机的小锚点，能让给煤机稳稳地待在那儿。

三、给煤机本体安装。

基础弄好之后，就可以把给煤机本体搬过来安装喽。

把给煤机小心地放到基础上，就像把一个大宝贝轻轻地放在它的专属位置上。

然后用螺栓把它固定住，螺栓要拧紧，可不能松松垮垮的，不然给煤机工作的时候一震动，那可就容易出问题啦。

在安装的过程中，要注意给煤机的水平度。

可以用水平仪来测量，要是不平的话，就像人走路一瘸一拐的，给煤机在输送煤的时候也会不顺畅的。

这时候就得调整一下，让它平平稳稳的。

四、连接部件安装。

本体安装好后，就轮到连接部件啦。

像给煤机的进料口和出料口，要和相关的管道或者设备连接好。

连接的时候要密封严实，要是密封不好，煤就会漏出来，那可就像口袋破了个洞，东西一直往外掉一样，既浪费煤，还会把周围弄得脏兮兮的。

还有电气连接也很重要。

把电线按照正确的线路接好，就像给给煤机接上神经一样，这样它才能听指挥，该启动启动，该停止停止。

接好之后还要检查一下电路是否通畅，可别让给煤机变成一个“小傻瓜”，接了电还不能工作。

目录一、用途‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥2二、技术性能‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥2三、构造及说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥3四、安装及使用‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥4五、检修与维护‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥4六、随机备件明细表‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥5七、滚动轴承一览表‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥6八、附图‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥7一、用途：本机适用于矿井和选煤厂，将煤炭经煤仓进行均匀的装载与运输机上或其他筛选，贮存装置中。

二、技术性能：曲柄偏心位置与生产率关系表：1、关系表（见表1）2、给煤机技术规范给煤机型号K-0 K-1 K-2 K-3 K-4电动机型号YB132M1-6Y160M1-8YB132M1-6Y160M1-8YB132M1-6Y160M1-8YB132M1-6Y160M1-6YB200L1-6Y200L1-6 功率（千瓦） 4 4 4 7.5 18.75 转数720 970减速机型号ZQ35 ZQ35 ZQ35 ZQ40 ZQ40 装配方式 3 3 3 3 3 速比12.64 12.64 12.64 15.75 15.75最大粒度含量（毫米）10%以下250 350 400 500 700 10%以上200 300 350 450 550重量（Kg）带漏斗1160 1253 1420 1980 2880 不带漏斗1080 1157 1286 1830 2680三、 构造及说明：给煤机系由机架，底板（给煤槽），传动平台等组成，漏斗闸门，托滚组成。

传动原理：当电动机开动后经弹性联轴器，减速机，曲柄连杆机构托动倾斜5°的底板在托滚上作直线往复式运动，将煤均匀的卸载到运输机或其他筛选设备上。

给煤机可根据需要设有带漏斗，不带漏斗良种，依据订货而定。

给煤机并设有两种结构形式：1、带调节闸门：2、不带调节闸门：其生产率由调节闸门来达到，上表所列之生产率为调节闸门调节到最大位置（相当不带调节闸门）时的生产率。

给煤机操作规程1.引言给煤机是一种常用的煤炭输送设备，广泛应用于煤炭行业。

为了确保操作人员的安全，保证设备的持续稳定运行，制定本操作规程，详细阐述了给煤机的操作方法与注意事项。

2.设备概述给煤机是一种用于煤炭输送的设备，主要由电机、减速器、输送带等部件组成。

3.操作前的准备工作3.1.确认设备状态操作人员在操作给煤机之前，应该先确认设备的状态是否正常。

检查电机、减速器、输送带等部件是否存在故障或损坏，确保设备可以安全运行。

3.2.保持工作区域清洁整洁在操作给煤机之前，操作人员应该确保工作区域的清洁整洁，清除可能导致设备卡料或阻塞的杂物，以确保设备顺畅运行。

3.3.穿戴相关个人防护装备操作人员在操作给煤机时，应该穿戴相关的个人防护装备，包括安全帽、防护眼镜、耳塞等。

确保操作人员的人身安全。

4.操作步骤4.1.启动设备操作人员在确认设备状态正常后，按照设备启动程序逐步启动给煤机。

首先，打开电源开关，然后按下启动按钮，等待设备启动完成。

确保设备启动过程平稳无异常。

4.2.投料在设备启动完成后，操作人员可以开始进行投料操作。

将煤炭均匀地投放到给煤机的进料口，确保煤炭能够顺利进入输送带。

4.3.监控设备运行情况在煤炭开始投放后，操作人员需要及时监控设备的运行情况。

观察输送带的转动是否稳定，是否有异常噪音或振动等。

4.4.停止设备当操作人员需要停止设备时，按照设备停止程序逐步停止给煤机。

首先，按下停止按钮，然后等待设备完全停止后，关闭电源开关。

5.注意事项5.1.操作人员禁止站在输送带上在给煤机运行时，操作人员严禁站在输送带上或附近。

以免造成人身伤害。

5.2.避免投放过多煤炭操作人员在投放煤炭时，要尽量控制投放的数量，避免超出给煤机的最大负荷，造成设备阻塞或异常运行。

5.3.定期检查设备操作人员需定期检查设备的磨损情况，如发现有损坏或磨损严重的部件，应及时更换或维修，以保证设备的正常运行。

5.4.禁止随意操作设备除了经过特殊培训和授权的操作人员外，其他人员严禁随意操作给煤机，以免发生事故。
