隧道帷幕注浆专项施工方案1、适用范围：仅适用于地下水断层破碎带或可能出现突水涌泥地段，隧道开挖可能引起突水涌泥或地下水，地表水流失，采取“以堵为主，限量排放”的原则，通过超前2用Ф浆扫孔后再时行钻进。

（6）各种地层条件下围岩填充率参考值：砂土40%，粘土20%，断层破碎带5%，注浆材料，一般选择普通水泥；特殊需要时，可考虑超细水泥或化学浆液等。

注浆压力：设计注浆压力（终压值）一般参考注浆处静水压力加上0.5～1.5MPa进行。

（7）图中环数号为２、３的注浆孔中，应选取3～5个孔作为检查孔，以判断注浆效果。

检查孔的出水量小于0.2L／min.m，任一孔出水量小于5L／min.m；或者进行压水检查，在1.0MPa压力下，吸水量小于0.2L／min.m，则判断注浆达到效果。

注浆结束后，单孔涌水量小于0.2L／min.m，隧道开挖后容许渗水量应小于2.5L/min.m。

当注浆完毕未达到设计要求时，应进行补注浆。

2.1超前预注浆施工注意事项（1）进行前进式分段注浆施工工艺进，即在施工中，实施钻一段注一段，再清孔钻一段、再注一段的钻、注交替方式进行钻孔注浆施工。

每次钻孔注浆分段长度根据围岩情况定位1～3m。

前进式分段注浆采用止浆塞或孔口管法兰盘进行止浆。

（2）进行后退式分段注浆施工时，在检查合格的钻孔中放入止浆塞及基它配套装置，对一个注浆分段段长进行注浆施工，第一分段注浆完成后，后退一个分段长度进行第二分段注浆，如此往复，直到将整个注浆段完成。

进行后退式分段注浆施工，注浆分段长度宜取0.6m~2.5m。

（3）取全孔一次性注浆时，直接将注浆管路接在孔口管上，在孔口处利用孔口管进行全孔注浆施工。

3、质量控制3.1质量验收标准。

（1）超前帷幕注浆所采用的水泥的检验应符合暂行标准。

（2）浆液配合比设计应根据试验确定并符合设计要求。

检验数量：施工单位、监理单位全部检查。

检验方法：施工单位进行配合比试验；监理单位检查配合比试验单并见证试验。

隧道帷幕注浆施工方案隧道帷幕注浆施工方案一、工程概述该隧道帷幕注浆施工方案适用于地下洞室工程。

隧道帷幕注浆是一种常见的地下洞室处理工法，通过注浆材料的注入，改善地下洞室的固结状态，提高洞室的稳定性和承载力。

二、施工工艺流程1.准备工作（1）组织施工人员，对施工人员进行安全教育，确保施工人员有必要的安全防护意识；（2）准备施工材料和设备，包括注浆材料、泵浆设备、管道等；（3）确保施工现场的通风、照明良好，消除施工现场的安全隐患。

2.钻孔（1）根据设计要求确定孔径和孔距，并作好标记；（2）使用水泥钻头，通过钻孔机进行钻孔；（3）控制孔深和孔直径，确保钻孔质量符合要求。

3.灌浆（1）根据设计要求，选择合适的注浆材料，配置好浆液；（2）安装好注浆管道，将注浆管道连通到泵浆设备；（3）开始注浆，从孔底开始注浆，逐渐提升注浆管道，保证注浆材料充分填充孔腔。

4.注浆监测（1）施工过程中对注浆压力和注浆流量进行实时监测，确保注浆质量；（2）注浆完毕后，对注浆点进行质量检测，包括注浆深度、注浆面积、注浆均匀性等。

5.清理工作（1）注浆完毕后，清理施工现场，将废弃物料、泥浆等清除干净；（2）对施工设备进行清洗和保养，确保设备的正常使用。

三、施工安全措施1.施工人员必须穿戴合适的安全防护装备，包括安全帽、防护眼镜、防护手套、防尘口罩等；2.施工现场必须保持通风、照明良好，防止一氧化碳中毒和作业事故；3.施工人员必须熟悉注浆设备的操作技术，严禁操作不熟练者；4.严禁在注浆设备工作时，伸手进入注浆管道或开机状态下触摸设备；5.及时清理施工现场，防止人员滑倒或设备故障。

四、质量控制1.钻孔的孔径和孔深必须符合设计要求，钻孔质量达到规范要求；2.配置合适的注浆材料和浆液，确保浆液质量符合设计要求；3.注浆过程中定期对注浆压力和注浆流量进行监测，确保注浆质量；4.注浆完毕后对注浆点进行检测，注浆深度、均匀性等达到设计要求。

通过严格执行该施工方案，能够保证隧道帷幕注浆施工的质量，提高地下洞室的稳定性和承载力，确保施工安全顺利进行。

目录1．合用范围.............................................................................. 错误!未定义书签。

2．作业准备.............................................................................. 错误!未定义书签。

2.1内业技术准备................................................................... 错误!未定义书签。

2.2外业技术准备................................................................... 错误!未定义书签。

3．技术规定.............................................................................. 错误!未定义书签。

4．施工程序与工艺流程.......................................................... 错误!未定义书签。

4.1施工程序........................................................................... 错误!未定义书签。

4.2施工工艺流程................................................................... 错误!未定义书签。

5．施工规定.............................................................................. 错误!未定义书签。

5.1超前地质预报................................................................... 错误!未定义书签。

新建***至***铁路***标隧道工程径向注浆止水作业指导书1 适用范围适用于新建铁路***线***标范围内隧道及其辅助坑道的径向注浆施工。

2 作业准备2.1内业技术准备在编制作业指导书之前，组织编制人员对施工图纸、验收标准及施工技术指南进行了专门的学习，以下是本作业指导书编制的依据。

⑴客运专线铁路隧道工程施工质量验收暂行标准（铁建设〔2005〕160号）；⑵客运专线铁路隧道工程施工技术指南（TZ214-2005）；⑶《新建***铁路施工图设计文件》作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训考核合格后持证上岗。

2.2外业技术准备明确隧道径向注浆作业的工艺流程、操作要点和相应的工艺标准，指导、规范隧道径向注浆施工。

3 技术要求⑴开挖前，首先采用TSP203系统进行超前地质预报、红外线探水仪探测前方围岩含水情况，再打超前探水孔，根据钻孔信息，结合其他探测手段获取的信息进行全面综合分析，据此确定施工方案。

⑵进行径向注浆方安案设计；⑶进行注浆浆液配合比试验，确定各种材料的施工用配比。

⑷测量放线，画出开挖断面轮廓线4 施工工序与工艺流程5．施工要求隧道通过地层裂隙水较大，但围岩能保持稳定，隧道掘进尚能保证施工安全的段落时，可采用开挖通过后再进行径向注浆堵水。

开挖后周边径向注浆加固范围为隧道开挖轮廓线外5m，Φ50注浆孔间排距1.5χ1.5m，梅花型布置。

各注浆参数根据现场注浆试验加以调整。

⑴钻孔在自制专用台架上，按设计的位置、间距和角度采用风钻钻孔。

⑵注浆根据地下水的具体情况采取分段注浆形式，每段注浆采用围截注浆法施工，即先注地下水较小的孔，逐渐向有水孔靠近。

注浆采用多台注浆机同时进行，根据吸浆量的大小可采取逐孔注浆或多孔同时注浆的方式进行。

帷幕注浆施工方案目录一、编制依据 (1)二、工程概况 (1)三、总体施工方案 (1)四、施工工艺流程 (5)五、施工方法 (6)六、主要机械设备配置与主要注浆材料 (11)七、人员配置 (12)八、质量保证措施 (12)九、安全生产保证措施 (13)十、环境保护措施 (14)一、编制依据1、《***铁路客运专线***有限责任公司建设标准化管理体系》。

2、《***至***铁路客运专线***隧道设计图》3、《铁路隧道工程施工技术指南》（TZ204-2008）；4、《客运专线隧道工程施工质量验收暂行标准》铁建设[2005]160号；5、现有的施工技术水平、施工管理水平和机械设备配备能力。

二、工程概况***隧道1#斜井位于***省***县***乡***村,地形起伏较大,坡度30°～40°,沟谷深切,出口处有小溪通过,常年流水,山坡植被茂密,交通不便。

斜井起点与线路交会里程为DK275+300，斜井与正洞相交处轨面标高为301.238，最大埋深454米。

斜井设计为双车道断面，无轨运输；斜井平距660m，斜井与线路左线交角为45°，综合坡度为7.6%，最大坡度为9%。

斜井小里程方向DK274+735～300段，灰质板岩、砂质板岩，强风化为主，两条断层通过，破碎带宽大，带内岩体破碎，碎石状；结构富水性好，洞身浅埋，可能突水、突泥、坍塌。

设计洞内采用***支护形式，帷幕注浆。

正常涌水量4000m³/d，最大涌水量11544.75m³/d。

三、总体施工方案采用超前帷幕注浆，每一环注浆长度30米，开挖25米，保留5米长止浆岩盘。

注浆范围为隧道开挖轮廓线外8米。

图1 全断面超前预注浆孔开孔立面布置图（B-B）注浆孔深度统计表图2 全断面超前预注浆纵剖面O图3 全断面超前预注浆C-C终孔位置图O图4 全断面超前预注浆D-D终孔位置图O图5 全断面超前预注浆E-E终孔位置图四、施工工艺流程1、施工工艺流程图。

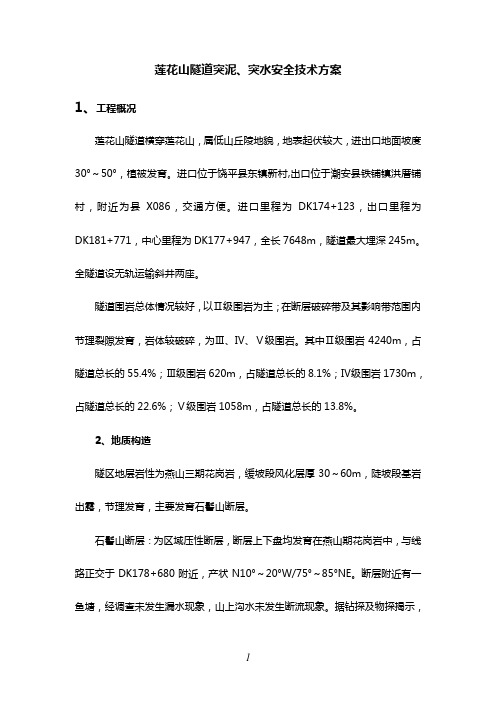

莲花山隧道突泥、突水安全技术方案1、工程概况莲花山隧道横穿莲花山，属低山丘陵地貌，地表起伏较大，进出口地面坡度30°～50°，植被发育。
