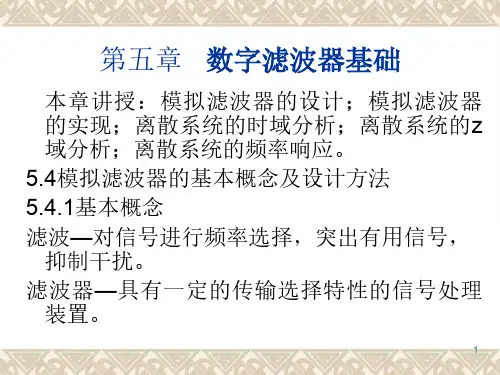

信号处理及其应用：第5章 数字滤波器基础

数字滤波器原理及应用
数字滤波器是一种对数字信号进行滤波处理的设备或算法，它可以去除信号中的噪声、增强信号的特定频率成分，或者改变信号的频率响应。

数字滤波器在信号处理、通信系统、控制系统等领域都有着广泛的应用。

本文将介绍数字滤波器的原理及其在实际应用中的一些常见情况。

数字滤波器的原理主要基于数字信号处理的理论，它可以分为时域滤波和频域滤波两种类型。

时域滤波是指对信号的幅度响应进行处理，常见的时域滤波器包括移动平均滤波器、中值滤波器等；而频域滤波则是对信号的频率成分进行处理，常见的频域滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

在实际应用中，数字滤波器可以用于语音信号处理、图像处理、生物医学信号处理等领域。

例如，在语音信号处理中，数字滤波器可以去除环境噪声，提高语音的清晰度；在图像处理中，数字滤波器可以去除图像中的噪声，增强图像的清晰度和对比度；在生物医学信号处理中，数字滤波器可以去除生理信号中的干扰，提取出有效的生物特征。

除了以上应用外，数字滤波器还广泛应用于通信系统中。

在数字通信系统中，数字滤波器可以用于解调、调制、通道均衡等环节，以提高通信系统的抗干扰能力和传输效率。

此外，数字滤波器还可以用于控制系统中的信号处理，例如对传感器信号进行滤波处理，以提高控制系统的稳定性和精度。

总的来说，数字滤波器是一种十分重要的信号处理工具，它在各个领域都有着广泛的应用。

通过对数字滤波器的原理及应用进行深入了解，可以帮助我们更好地理解数字信号处理的基本原理，并且能够在实际工程中更加灵活地运用数字滤波器来解决各种信号处理问题。

希望本文对大家有所帮助，谢谢阅读！。

数字滤波器1. 引言数字滤波器是一种用于处理数字信号的系统，用于去除信号中的噪声或者不需要的频率成分。

在实际应用中，数字滤波器广泛应用于通信系统、音频处理、图像处理等领域。

本文将介绍数字滤波器的概念和分类，并重点讨论常见的数字滤波器设计方法。

2. 数字滤波器的概念数字滤波器是一种离散的系统，其输入和输出都是离散的信号。

数字滤波器的作用是通过对输入信号进行采样和量化，利用一定的数学算法对信号进行处理，从而实现对信号频域的控制。

数字滤波器通常由一个差分方程或者一组差分方程描述，也可以通过离散时间传输函数或者差分方程的频率响应来描述。

数字滤波器可以分为两种类型：无限脉冲响应滤波器（IIR）和有限脉冲响应滤波器（FIR）。

3. 无限脉冲响应滤波器（IIR）无限脉冲响应滤波器是一种反馈系统，具有递归性质。

其输出取决于前一个输出和当前输入，并且具有无限长度的脉冲响应。

IIR滤波器的设计方法主要包括：•构造差分方程：可以通过对连续时间滤波器进行离散化来构造差分方程。

•传递函数设计：可以通过指定所需的幅频响应和相位响应来设计传递函数。

•构造频率响应：可以根据频率响应的要求，设计滤波器的频率特性。

IIR滤波器的优点是可以实现非常窄的带通、带阻等滤波特性，但由于其递归特性，容易产生数值不稳定性和相位失真的问题。

因此，在实际应用中需要进行稳定性和相位校正的处理。

4. 有限脉冲响应滤波器（FIR）有限脉冲响应滤波器是一种非递归系统，其输出只依赖于当前输入和有限个历史输入。

FIR滤波器的设计方法主要包括：•窗口函数设计：可以根据所需的滤波特性选择合适的窗口函数，如矩形窗口、汉宁窗口等。

•频率采样：可以通过对所需频率进行采样，然后通过反傅里叶变换得到滤波器的冲激响应。

•最小二乘设计：可以通过最小化输出与期望响应之间的误差来设计FIR滤波器。

FIR滤波器的优点是具有稳定的相位特性和线性相应，且易于实现。

然而，FIR 滤波器通常需要更多的计算资源，特别是在滤波器阶数较高时。

第五章 数字滤波器一、数字滤波器结构填空题:1．FIR 滤波器是否一定为线性相位系统？（ ）.解：不一定计算题：2．设某FIR 数字滤波器的冲激响应，,3)6()1(,1)7()0(====h h h h6)4()3(,5)5()2(====h h h h ，其他n 值时0)(=n h 。

试求)(ωj e H 的幅频响应和相频响应的表示式,并画出该滤波器流图的线性相位结构形式。

解： {}70,1,3,5,6,6,5,3,1)(≤≤=n n h ∑-=-=10)()(N n nj j e n h e H ωω⎪⎪⎭⎫ ⎝⎛++⎪⎪⎭⎫ ⎝⎛++⎪⎪⎭⎫ ⎝⎛++⎪⎪⎭⎫ ⎝⎛+=+++++++=---------------ωωωωωωωωωωωωωωωωωωω2121272323272525272727277654326533566531j j j j j j j j j j j j j j j j j j j e e e e e e e e e e e ee e e e e e e )(27)(27cos 225cos 623cos 102cos 12ωφωωωωωωj j e H e=⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛=- 所以)(ωj e H 的幅频响应为ωωωωωω2727cos 225cos 623cos 102cos 12)(j eH -⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛= )(ωj e H 的相频响应为ωωφ27)(-=作图题:3．有人设计了一只数字滤波器，得到其系统函数为：2112113699.00691.111455.11428.26949.02971.114466.02871.0)(------+-+-++--=z z z z z z z H 2112570.09972.016303.08557.1---+--+z z z请采用并联型结构实现该系统。

数字滤波器原理及应用数字滤波器是一种能够通过数学运算对数字信号进行处理的重要工具。

它的原理基于对信号进行采样和离散化，然后利用数学算法对采样后的数字信号进行滤波处理，以实现去除噪声、平滑信号、提取特定频率成分等目的。

数字滤波器在信号处理、通信系统、控制系统等领域具有广泛的应用。

原理介绍数字滤波器主要根据其处理信号的方式可以分为FIR（有限脉冲响应）和IIR（无限脉冲响应）两种类型。

FIR滤波器的输出仅由输入信号和滤波器的系数决定，它具有稳定性和线性相位的优点，适用于需要精确控制频率响应的场合；而IIR滤波器则包含反馈回路，具有更高的计算效率，但可能引入稳定性和相位失真等问题。

数字滤波器的设计过程通常包括滤波器类型选择、频率响应设计、滤波器参数计算和滤波器实现等步骤。

常用的设计方法包括窗口法、频率采样法和最小最大法等，根据具体的应用需求选择适合的设计方法和滤波器类型。

应用领域数字滤波器在实际应用中有着广泛的应用。

在通信系统中，数字滤波器用于抑制噪声、滤除干扰、解调信号等，提高了通信质量和可靠性。

在音频处理中，数字滤波器可以去除杂音、平滑音频信号，提高音频的清晰度和质量。

在医疗领域，数字滤波器可用于生理信号处理、医学影像处理等，帮助医生准确诊断病情。

此外，在雷达信号处理、控制系统中、生产检测中等领域，数字滤波器的应用也很常见。

未来发展随着数字信号处理技术的不断发展和智能化要求的增加，数字滤波器的应用将会更加广泛。

未来，数字滤波器可能会与人工智能技术结合，实现更智能化的信号处理和控制，进一步提高系统性能和效率。

同时，随着物联网、5G等技术的普及，数字滤波器会在更多的领域展现出其重要作用，为各种应用场景提供更好的信号处理解决方案。

总的来说，数字滤波器作为一种重要的信号处理工具，在现代科技发展中发挥着重要作用。

通过不断地研究和创新，数字滤波器的应用将会越来越广泛，为各个领域带来更多的发展机遇和应用潜力。

数字滤波器原理及应用数字滤波器是一种能够对数字信号进行处理的重要工具，它在信号处理、通信系统、控制系统等领域都有着广泛的应用。

本文将从数字滤波器的基本原理、常见类型和应用实例等方面进行介绍，希望能够为读者提供一些有益的参考和帮助。

数字滤波器的原理。

数字滤波器是一种能够对数字信号进行滤波处理的设备或算法。

它可以通过对输入信号进行加权求和的方式，实现对信号频率成分的调节和抑制，从而达到滤波的效果。

数字滤波器的原理主要包括时域滤波和频域滤波两种方式。

时域滤波是通过对时域信号进行加权求和来实现滤波处理，而频域滤波则是通过对信号的频率成分进行调节来实现滤波处理。

这两种原理在数字滤波器的设计和实现中都有着重要的应用。

数字滤波器的常见类型。

根据数字滤波器的特性和实现方式，可以将其分为多种类型，常见的包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

低通滤波器主要用于去除高频噪声和保留低频信号，高通滤波器则相反，用于去除低频噪声和保留高频信号。

带通滤波器和带阻滤波器则分别用于保留特定频率范围内的信号和去除特定频率范围内的信号。

这些不同类型的数字滤波器在实际应用中有着各自的特点和适用场景，需要根据具体的需求来选择合适的类型。

数字滤波器的应用实例。

数字滤波器在实际应用中有着广泛的应用，比如在通信系统中，数字滤波器可以用于信号解调和解调，帮助提高信号的质量和可靠性；在音频处理中，数字滤波器可以用于音频信号的去噪和均衡处理，提高音频的清晰度和音质；在控制系统中，数字滤波器可以用于对控制信号进行滤波处理，提高系统的稳定性和响应速度。

这些都是数字滤波器在实际应用中的一些典型案例，说明了它在不同领域中的重要性和价值。

总结。

数字滤波器作为一种重要的信号处理工具，在现代科学技术领域中有着广泛的应用。

通过对数字滤波器的原理、常见类型和应用实例进行了介绍，希望能够帮助读者对数字滤波器有一个更加全面和深入的了解。

在未来的发展中，数字滤波器将继续发挥着重要的作用，为各种领域的信号处理和系统控制提供更加有效和可靠的解决方案。

数字滤波器使用方法数字滤波器是一种用于信号处理的重要工具，能够帮助我们去除信号中的噪音、平滑信号、提取信号特征等。

在实际工程和科学应用中，数字滤波器具有广泛的应用，例如音频处理、图像处理、通信系统等领域。

下面将介绍数字滤波器的基本原理和使用方法。

一、数字滤波器的基本原理数字滤波器是一种能对数字信号进行处理的系统，其基本原理是根据预先设计好的滤波器系数对输入信号进行加权求和，从而得到输出信号。

根据滤波器的结构不同，数字滤波器可以分为FIR（有限脉冲响应）滤波器和IIR（无限脉冲响应）滤波器两种类型。

FIR滤波器的特点是稳定性好、易于设计，其输出只取决于当前和过去的输入信号；而IIR滤波器具有较高的处理效率和更窄的频带宽度，但设计和稳定性方面相对复杂一些。

根据不同的应用需求和信号特性，可以选择合适的滤波器类型。

二、数字滤波器的使用方法1.确定滤波器类型：首先需要根据实际需求确定所需的滤波器类型，是需要设计FIR滤波器还是IIR滤波器。

2.设计滤波器：接下来根据所选滤波器类型进行设计，确定滤波器的阶数、频率响应特性等参数。

可以使用数字信号处理工具软件进行设计，或者根据经验公式进行计算。

3.滤波器实现：设计好滤波器之后，需要在编程环境中实现滤波器结构。

根据设计的滤波器系数，编写滤波器算法并将其应用于目标信号。

4.滤波器应用：将待处理的信号输入到设计好的数字滤波器中，并获取滤波后的信号输出。

根据实际需求对输出信号进行后续处理或分析。

5.性能评估：最后需要对滤波器的性能进行评估，可以通过对比滤波前后信号的频谱特性、信噪比以及滤波器的稳定性等指标来评估滤波器的效果。

三、注意事项•在设计数字滤波器时，需要根据具体应用场景和信号特性选择合适的滤波器类型和参数，以达到最佳的滤波效果。

•需要注意滤波器的稳定性和性能，避免设计过分复杂的滤波器导致系统不稳定或无法实现。

•对于实时应用，还需考虑滤波器的计算效率，尽量优化滤波器算法以减少计算复杂度。

数字滤波器原理及应用数字滤波器是一种利用数字信号处理技术对信号进行滤波的设备或系统。

它广泛应用于通信、音频处理、图像处理、控制系统等领域。

数字滤波器的原理和应用对于理解数字信号处理及其在工程中的应用具有重要意义。

数字滤波器的原理基于数字信号处理理论，它可以实现对信号的去噪、滤波、平滑等处理。

数字滤波器可以分为有限长冲激响应（FIR）滤波器和无限长冲激响应（IIR）滤波器两大类。

FIR滤波器的特点是稳定性好，设计简单，但需要较长的滤波器长度才能实现与IIR滤波器相同的性能。

而IIR滤波器则具有较短的滤波器长度和较高的计算效率，但设计和稳定性方面相对复杂。

数字滤波器的应用非常广泛。

在通信系统中，数字滤波器可以用于信号解调、信道均衡、抗干扰等；在音频处理中，数字滤波器可以用于音频均衡、降噪、混响等；在图像处理中，数字滤波器可以用于图像增强、边缘检测、模糊处理等；在控制系统中，数字滤波器可以用于滤波、预测、估计等。

可以说，数字滤波器已经成为现代工程中不可或缺的一部分。

设计数字滤波器需要考虑许多因素，如滤波器类型的选择、滤波器参数的确定、滤波器结构的设计等。

在实际应用中，通常需要根据具体的信号处理需求来选择合适的数字滤波器类型和参数。

同时，数字滤波器的实现方式也多种多样，可以通过软件实现，也可以通过硬件实现，甚至可以通过专用集成电路（ASIC）或者可编程逻辑器件（FPGA）来实现。

总的来说，数字滤波器作为数字信号处理领域的重要组成部分，其原理和应用对于工程技术人员具有重要的指导意义。

通过深入理解数字滤波器的原理和应用，可以更好地应用数字信号处理技术解决实际工程问题，提高系统的性能和可靠性，推动工程技术的发展。

第5章 数字滤波器的基本结构5.1 学习要求1 掌握IIR 数字滤波器的基本网络结构，包括直接型、级联型和并联型；2 掌握FIR 数字滤波器的基本网络结构，包括直接型、级联型和频率抽样型；3 了解数字信号处理中的量化效应和数字信号处理的实现。

5.2 学习要点5.2.1 数字滤波器的结构特点与表示方法一个数字滤波器可以用系数函数表示为：01()()()1Mkk k N kk k b zY z H z X z a z -=-===-∑∑ (5-1) 直接由此式可得出表示输入输出关系的常系数线性差分方程为：1()()()N Mk k k k y n a y n k b x n k ===-+-∑∑ (5-2)由式(5-2)看出，实现一个数字滤波器需要几种基本的运算单元—加法器、单位延时和常数乘法器。

这些基本的单元可以有两种表示法：方框图法和信号流图法，如图5-1所示。

用方框图表示较明显直观，用流图表示则更加简单方便。

z ⊕aa单位延时乘常数相加方框图表示法信号流图表示法图5-1 基本运算过程的表示5.2.2 无限长单位脉冲响应(IIR)滤波器的基本结构无限长单位脉冲响应(IIR)滤波器有以下几个特点：(1) 系统的单位脉冲响应()h n 是无限长的；(2) 系统函数()H z 在有限z 平面(0z <<∞)上有极点存在； (3) 结构上存在着输出到输入的反馈，也就是结构上是递归型。

同一种系统函数()H z 的基本网络结构有直接I 型、直接Ⅱ型、级联型和并联型四种。

1直接I 型直接型按式(5-2)差分方程式将输入采样值（序列）)(n x 延迟并乘以系数k b ，将输出采样（序列）)(n y 延迟并乘以系数k a ，再把它们加起来，这种结构称为直接I 型，结构流图如图5-2所示。

由图可看出，总的网络)(z H 由Mkk k b z-=∑和11Nkk k a z-=-∑两部分网络级联组成，第一个网络实现零点，第二个网络实现极点，从图中又可看出，直接I 型结构需要N M +级延时单元。
