9---第4节---1 电势 电势能 等势面(一)

第四节电势能和电势【学习目标】1．理解电场力做功的特点，掌握电场力做功与电势能变化的关系。

2．理解电势能、电势的概念及其相互关系。

3．理解等势面的概念及等势面和电场线的相互关系。

【知识链接】1．静电力做功的特点：在电场中移动电荷时，静电力做的功与无关，只与有关，可见静电力做功与做功相似。

2．电势能：电荷在电场中具有的势能，叫做电势能，静电力做的功等于电势能的，用公式表示。

3．电势：电荷在某点的电势能与它的叫做这一点的电势，定义式为，单位是，符号是。

4．等势面：.电场中的各点构成的面叫做等势面。

【问题探究】1.请你推导试探电荷q在电场强度为E的匀强电场中，分别沿直线从A移动到B和沿曲线由A到B电场力做的功为多少？比较哪种情况做功多？找出电场力做功的特点。

2．类比重力做功与重力势能之间的关系，找出电场力做功与电势能变化之间的关系？3．你知道几种判断电势高低的方法？4．等势面怎样描述电场的强弱？等势面的特点是什么？5．等势面与电场线的关系如何？6．画出几种带电体周围的等势面和电场线。

（正负点电荷、等量同种电荷、等量异种电荷、匀强电场、等势体）【典型例题】例1．一带电油滴在匀强电场E 中的运动轨迹如图1-4-1所示，电场方向竖直向下.若不计空气阻力，则此带电油滴从a 运动到b 的过程中，能量变化情况为 （ ） A ．动能减少 B ．电势能增加 C ．动能和电势能之和减少 D ．重力势能和电势能之和增加 提示，答案： C例2．如图1-4-2所示，某区域电场线左右对称分布，MN为对称线上的两点，下列说法正确的是（） A ．M 点的电势一定高于N 点电势 B ．M 点的场强一定大于N 点场强C ．正电荷在M 点的电势能大于在N 点的电势能 D ．将电子从M 点移到N 点，电场力做正功提示：根据电场线的性质来电场强度的大小、电势的高低，判断电势能的变化，根据电势能的变化与电场力做功的关系，判断电场力的做功情况。

第4节电势能和电势1.静电力做功与路径无关，只与电荷的初、末位置有关；静电力做的功等于电势能的减少量。

2．电荷在某点的电势能，等于把它从该点移到零势能位置时静电力所做的功。

3．沿电场线方向，电势逐渐降低。

4．电场线跟等势面垂直，并且由电势高的等势面指向电势低的等势面。

5．无论粒子电性如何，当粒子垂直进入匀强电场后，电场力一定做正功。

一、静电力做功的特点在静电场中移动电荷时，静电力做的功与电荷的起始位置和终止位置有关，与电荷经过的路径无关。

二、电势能1．概念电荷在静电场中具有的势能。

用E p表示。

2．静电力做功与电势能变化的关系静电力做的功等于电势能的减少量，W AB＝E p A－E p B。

错误!3．电势能的大小 电荷在某点的电势能，等于把它从这点移动到零势能位置时静电力做的功。

4．零势能位置 电场中规定的电势能为零的位置，通常把离场源电荷无穷远处或大地处的电势能规定为零。

三、电势1．定义：电荷在电场中某一点的电势能与它的电荷量的比值。

2．公式：φ＝E p q。

3．单位：国际单位制中，电势的单位是伏特，符号是V,1 V ＝1 J/C 。

4．特点(1)相对性：电场中各点电势的高低，与所选取的零电势的位置有关，一般情况下取无穷远或地球为零电势位置。

(2)标矢性：电势是标量，只有大小，没有方向，但有正负。

5．与电场线关系：沿电场线方向电势逐渐降低。

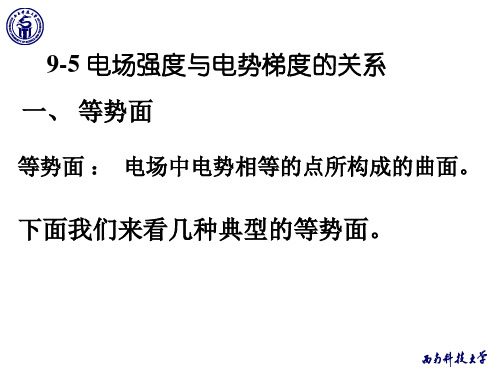

四、等势面1．定义电场中电势大小相同的各点构成的面叫做等势面。

2．等势面与电场线的关系(1)电场线跟等势面垂直。

(2)电场线由电势高的等势面指向电势低的等势面。

1．自主思考——判一判(1)只要电荷在电场中移动，电场力一定做功。

(×)(2)电场力做功与重力做功类似，与初末位置有关，与路径无关。

(√)(3)电势有正、负，是矢量。

(×)(4)在匀强电场中沿电场线方向，电势降低最快。

(√)(5)等势面上，不仅各点电势相同，电场强度也一定相同。

(×)(6)电势能是相对的，规定不同的零势能点，电荷在电场中某点的电势能不同。

第4节 电势能和电势1．静电力做功与电势能变化的关系 静电力做正功，电荷的电势能一定减少，静电力做负功时，电荷的电势能一定增加，静电力做的功是电荷电势能变化的量度，若电荷在电场中从A 点移动到B 点，则W AB ＝E PA －E PB .2．电荷在电场中某点的电势能，等于把它从该点移动到零势能位置时电场力做的功，若规定电荷在B 点的电势能为零，E PB ＝0则E PA ＝W AB .3．电势反映了电场的能的性质．电势与电势能的关系是：φ＝E P q.电势的大小仅由电场本身决定，与电荷q 的大小、电性无关．电势是标量，但有正负之分，电势降落最快的方向就是电场线的方向．4．电场中电势相等的各点构成的面叫等势面，等势面的性质有：(1)在等势面上移动电荷，电场力不做功，说明电场力方向与电荷移动方向垂直，即等势面必定与电场线垂直．(2)沿着电场线的方向，电势降低，显然，电场线总是由电势高的等势面指向电势低的等势面．5．下列说法正确的是( )A ．电荷从电场中的A 点运动到了B 点，路径不同，电场力做功的大小就可能不同B ．电荷从电场中的某点开始出发，运动一段时间后，又回到了该点，则说明电场力做功为零C ．正电荷沿着电场线运动，电场力对正电荷做正功，负电荷逆着电场线运动，电场力对负电荷做正功D．电荷在电场中运动，因为电场力可能对电荷做功，所以能量守恒定律在电场中并不成立答案BC解析电场力做的功和电荷的运动路径无关，所以选项A错误；电场力做功只和电荷的初末位置有关，所以电荷从某点出发又回到了该点，电场力做功为零，B正确；正电荷沿电场线的方向运动，则正电荷受到的电场力和电荷的位移方向相同，故电场力对正电荷做正功，同理，负电荷逆着电场线的方向运动，电场力对负电荷做正功，C正确；电荷在电场中运动，虽然有电场力做功，但是电荷的电势能和其他形式的能间的转化满足能量守恒定律，D错．6．外力克服电场力对电荷做功时( )A．电荷的动能一定增大B．电荷的动能一定减小C．电荷一定从电势能大处移到电势能小处D．电荷一定从电势能小处移到电势能大处答案 D7．如图1所示，Q是带正电的点电荷，P1、P2为其电场中的两点．若E1、E2为P1、P2两点的电场强度的大小，φ1、φ2为P1、P2两点的电势，则( )图1A．E1>E2，φ1>φ2B．E1>E2，φ1<φ2C．E1<E2，φ1>φ2D．E1<E2，φ1<φ2答案 A8．图2中的实线表示电场线，虚线表示只受电场力作用的带正电粒子的运动轨迹，粒子先经过M点，再经过N点，可以判定( )图2A．M点的电势大于N点的电势B．M点的电势小于N点的电势C．粒子在M点受到的电场力大于在N点受到的电场力D．粒子在M点受到的电场力小于在N点受到的电场力答案AD解析本题考查考生对电场线的掌握情况．由于沿电场线方向电势逐渐降低，故φM>φ，A项正确，B项错误；由电场线疏密程度表示场强大小知，E M<E N，电场力F＝qE，所N以粒子在M点受到的电场力小于在N点受到的电场力，C项错误，D项正确．【概念规律练】知识点一电场力做功的特点图31．如图3所示，在电场强度为E的匀强电场中有相距为L的A、B两点，连线AB与电场线的夹角为θ，将一电荷量为q的正电荷从A点移到B点．若沿直线AB移动该电荷，电场力做的功W1＝________；若沿路径ACB移动该电荷，电场力做的功W2＝________；若沿曲线ADB移动该电荷，电场力做的功W3＝________.由此可知，电荷在电场中移动时，电场力做功的特点是____________________．答案qELcos θqELcos θqELcos θ电场力做功的大小与电荷经过的路径无关，只与电荷的始末位置有关解析路径AB、ACB、曲线ADB在电场线方向上的投影都是BC＝Lcos θ.因此沿这三条路径电荷由A运动到B，电场力做的功都是qELcos θ.因此电场力做功的特点是：与电荷经过的路径无关，只与电荷的始末位置有关．点评电场力做功的大小与电荷经过的路径无关，只与电荷的始末位置有关．知识点二电场力做功与电势能变化的关系2．如图4所示，虚线a、b和c是某静电场中的三个等势面，它们的电势分别为φa、φb和φc，φa>φb>φc，一带正电粒子射入电场中，其运动轨迹如实线KLMN所示．由图可知( )图4A．粒子从K到L的过程中，电场力做负功B．粒子从L到M的过程中，电场力做负功C．粒子从K到L的过程中，电势能增加D．粒子从L到M的过程中，动能减少答案AC解析因为运动的粒子带正电，从其轨迹弯曲情况可判定受到的是库仑斥力，所以场源电荷必定为正电荷，即电势高低关系为φa>φb>φc.因此φK＝φN<φM<φL.所以由K到L过程中电场力做负功．电势能增加，A、C正确．由L到M过程中，电场力做正功，电势能减小，动能增加，B、D错误．点评(1)电场力做功与路径无关，所以当电场中两点的位置确定后，在两点间移动电荷时电场力做功是确定的值，也就是说电荷的电势能变化量是确定的．(2)电场力做功一定伴随着电势能的变化，电势能的变化只有通过电场力做功才能实现，其他力做功不会引起电势能的变化．(3)电场力对电荷做正功，电势能一定减少；电场力对电荷做负功，电势能一定增加．电场力做了多少正功，电势能就减少多少；电场力做了多少负功，电势能就增加多少．3．如图5所示，两个等量的正电荷分别置于P、Q两位置，在P、Q连线的垂直平分线上有M、N两点，另有一试探电荷q，则( )图5A ．若q 是正电荷，q 在N 点的电势能比在M 点的电势能大B ．若q 是负电荷，q 在M 点的电势能比在N 点的电势能大C ．无论q 是正电荷，还是负电荷，q 在M 、N 两点的电势能一样大D ．无论q 是正电荷还是负电荷，q 在M 点的电势能都比在N 点的电势能小答案 AB解析 由两个等量的正点电荷周围的电场线的分布情况可知，两点电荷连线的中垂线上的电场方向是：由连线的中点沿中垂线指向无穷远处．正电荷从N 点移到M 点，电场力做正功，电势能减小；负电荷从N 点移到M 点，电场力做负功，电势能增大．选项A 、B 正确．知识点三 电势4．关于电势，下列说法正确的是( )A ．电场中某点的电势，其大小等于单位正电荷由该点移动到零电势点时，电场力所做的功B ．电场中某点的电势与零电势点的选取有关C ．由于电势是相对的，所以无法比较电场中两点的电势高低D ．电势是描述电场能的性质的物理量答案 ABD解析 由电势的定义可知A 正确．由于电势是相对量，电势的大小与零电势点的选取有关，故B 正确．虽然电势是相对的，但电势的高低是绝对的，因此C 错误．电势与电势能相联系，它是描述电场能的性质的物理量，故D 正确．点评 (1)电势是表征电场中某点能的性质的物理量，仅与电场中某点性质有关，与电场力做功的值及试探电荷的电荷量、电性无关，电势的大小为φ＝E p q. (2)电势是相对的，电势零点的选取是任意的，但以方便为原则．如果没有特别规定，一般选无穷远或大地的电势为零．(3)电势是标量，只有大小，没有方向，在规定了零电势点后，电场中各点的电势可以是正值，也可以是负值，正值表示该点电势比零电势点电势高，负值表示该点电势比零电势点电势低，所以，同一电场中，正电势一定高于负电势．5．如果把q ＝1.0×10－8 C 的电荷从无穷远移到电场中的A 点，需要克服静电力做功W ＝1.2×10－4 J ，那么，(1)q 在A 点的电势能和A 点的电势各是什么？(2)q 未移入电场前A 点的电势是多少？答案 (1)1.2×10－4 J 1.2×104 V (2)1.2×104 V解析 (1)静电力做负功，电势能增加，无穷远处的电势为零，电荷在无穷远处的电势能也为零，即φ∞＝0，E p ∞＝0.由W ∞A ＝E p ∞－E pA 得E pA ＝E p ∞－W ∞A ＝0－(－1.2×10－4 J)＝1.2×10－4 J再由φA ＝E PA q得φA ＝1.2×104 V (2)A 点的电势是由电场本身决定的，跟A 点是否有电荷存在无关，所以q 移入电场前，A 点的电势仍为1.2×104 V.知识点四 等势面6．如图6所示，实线表示一簇关于x 轴对称的等势面，在轴上有A 、B 两点，则( )图6A ．A 点场强小于B 点场强B ．A 点场强方向指向x 轴负方向C ．A 点场强大于B 点场强D ．A 点电势高于B 点电势答案 AD 解析 由电场线与等势面的关系可知，电场线一定与等势面垂直，且从电势较高的等势面指向电势较低的等势面，作出相对应的电场线分布，如右图所示，则可知A、B两点处的场强方向应与x轴同向，由电场线的疏密可知，A点处的场强E A小于B点处的场强E B，故正确选项为A、D.7．如图7所示，虚线a、b、c为三个同心圆面，圆心处为一个点电荷．现从c外面一点P以相同的速率发射两个电荷量、质量都相等的带电粒子，分别沿PM、PN运动到M、N，M、N两点都位于圆周c上，以下判断正确的是( )图7A．两粒子带同种电荷B．两粒子带异种电荷C．到达M、N时两粒子速率仍相等D．到达M、N时两粒子速率不相等答案BD解析由两个粒子轨迹的弯曲情况可看出，到达M的粒子受的是库仑斥力，到达N的粒子受的是库仑引力，所以两个粒子电性一定不同，A错误，B正确；因为P和M、N不在同一个等势面上，所以由P到M和由P到N时电场力都要做功，但因P到M的过程中是在斥力作用下靠近，电场力做负功，所以动能减少，故v M<v P；由P到N的过程中是在引力作用下靠近，电场力做正功，所以动能增加，故v N>v P，因此到达M、N两点时速率v M<v N，C错误，D正确．【方法技巧练】电场中电势高低的判断方法8．在静电场中，把一个电荷量q＝2.0×10－5 C的负电荷由M点移到N点，静电力做功6.0×10－4 J，由N点移到P点，静电力做负功1.0×10－3 J，则M、N、P三点电势高低关系是怎样的？答案φN>φM>φPN静电力做正功，而负电荷受静电力与场强方向相反，即逆着电场线移动，则可确定N 点在M点左侧．由N→N静电力做正功，而负电荷受静电力与场强方向相反，即逆着电场线移动，则可确定N点在M点左侧．由N→P静电力做负功，即沿着电场线方向移动，又因1.0×10－3 J>6.0×10－4 J，所以肯定移过了M点，所以P点位于M点右侧．这样，M、N、P三点电势的高低关系是φN>φM>φP.方法总结电场中两点电势高低的比较方法：(1)根据电场力做功判断①在两点间移动正电荷，如果电场力做正功，则电势是降低的，如果电场力做负功，则电势升高．②在两点间移动负电荷，如果电场力做正功，则电势升高，如果电场力做负功，则电势降低．(2)根据电场线确定电场线的方向就是电势降低最快的方向．(3)根据电荷电势能的变化判断①如果在两点间移动正电荷时：电势能增加，则电势升高；电势能减少，则电势降低．②如果在两点间移动负电荷时：电势能增加，则电势降低；电势能减少，则电势升高．1．下列关于电势高低的判断，正确的是( )A．负电荷从A点移到B点时，电场力做负功，A点的电势一定较高B．负电荷从A点移到B点时，电势能增加，A点的电势一定较低C．正电荷从A点移到B点时，其电势能增加，A点的电势一定较低D．正电荷只在电场力作用下，从A点移到B点，A点的电势一定较高答案AC2．若带正电荷的运动小球只受到电场力的作用，则它在任意一段时间内( )A．一定沿电场线由高电势处向低电势处运动B．一定沿电场线由低电势处向高电势处运动C．不一定沿电场线运动，但一定由高电势处向低电势处运动D．不一定沿电场线运动，也不一定由高电势处向低电势处运动答案 D解析由于不知小球的初速度情况，故不能确定小球运动方向．图83．如图8所示，一带负电粒子以某速度进入水平向右的匀强电场中，在电场力作用下形成图中所示的运动轨迹．M和N是轨迹上的两点，其中M点在轨迹的最右点．不计重力，下列表述正确的是( )A．粒子在M点的速率最大B．粒子所受电场力沿电场方向C．粒子在电场中的加速度不变D．粒子在电场中的电势能始终在增加答案 C解析粒子带负电，所受电场力沿电场反方向，在接近M点的过程中电场力做负功，离开M点的过程中电场力做正功，所以在M点粒子的速率应该最小，A、B错误，粒子在匀强电场中运动，所受电场力不变，加速度不变，C正确，因为动能先减小后增加，所以电势能先增加后减小，D错误．4．某电场的部分电场线如图9所示，A、B是一带电粒子仅在电场力作用下运动轨迹(图中虚线)上的两点，下列说法中正确的是( )图9A．粒子一定是从B点向A点运动B．粒子在A点的加速度小于它在B点的加速度C．粒子在A点的电势能小于它在B点的电势能D．电场中A点的电势高于B点的电势答案 C5．如图10所示，虚线a、b、c表示O处点电荷的电场中的三个等势面，设两相邻等势面的间距相等，一电子射入电场后的运动轨迹如图中实线所示，其中1、2、3、4是运动轨迹与等势面的一些交点．由此可以判定( )图10A．电子在每个位置具有的电势能与动能的总和一定相等B．O处的点电荷一定带正电C．a、b、c三个等势面的电势关系是φa >φb>φcD．电子运动时的电势能先增大后减小答案AD解析电子在运动过程中只有电场力做功，只有电势能和动能的转化，因而电势能与动能的总和不变，A正确．从运动轨迹的弯曲情况可知电子受排斥力作用，所以可判断O点处的电荷为负电荷，根据负点电荷的电场分布可知D正确，C错误．6．下列4个图中，a、b两点电势相等、电场强度矢量也相等的是( )答案 D解析匀强电场的等势面是一系列的平行平面，A中a、b两点不在同一等势面上，所以，这两点的电势是不相等的，但这两点的场强相等；B中a、b两点在同一个等势面上，电势相等，但这两点的场强矢量大小相等、方向不同；C中a、b两点对称于两电荷的连线，所以电势相等，但在中垂线上场强矢量的方向是平行于中垂线的，而且都指向外侧，故两点的场强矢量的方向不同；在D中，a、b两点的电势相等，场强矢量的方向是沿连线的，而且方向相同，故本题选D.7．如图11所示，实直线是某电场中的一条电场线，虚线是该电场中的三条等势线，由图可以得出的正确结论是( )图11A．M点的电势一定高于N点的电势B．M点的场强一定大于N点的场强C．由M点向N点移动电荷时，电势能的改变量与零电势的选取无关D．某电荷在M点或N点具有电势能与零电势的选取无关答案ABC8．如图12所示，在x轴上关于原点O对称的两点固定放置等量异种点电荷＋Q和－Q，x轴上的P点位于－Q的右侧．下列判断正确的是( )图12A．在x轴上还有一点与P点电场强度相同B．在x轴上还有两点与P点电场强度相同C．若将一试探电荷＋Q从P点移至O点，电势能增大D．若将一试探电荷＋Q从P点移至O点，电势能减小答案AC解析在＋Q、－Q连线上及延长线上三个区间内场强方向如图所示，由对称关系可知，在Q左侧与P(－Q)间等距的P′点应与P点场强相同，故选项A正确．在（-Q）、+Q之间各处场强均大于（-Q）、P之间各处场强，故试探电荷+Q从P移至O点过程中，P→(－Q)做正功W1，由(－Q)→O电场力做负功W2，由上面分析知，|W2|>W1，故电势能增大．C正确．9．在光滑的绝缘平面上，有一个正方形abcd，顶点a、c处分别固定一个正点电荷，电荷量相等，如图13所示．若将一个带负电的粒子置于b点，自由释放，粒子将沿着对角线bd往复运动．粒子从b点运动到d点的过程中( )图13A．先做匀加速运动，后做匀减速运动B．先从高电势到低电势，后从低电势到高电势C．电势能与机械能之和先增大，后减小D．电势能先减小，后增大答案 D解析这是等量同种电荷形成的电场，根据这种电场的电场线分布情况，可知在直线bd上正中央一点的电势最高，所以B错误．等量同种电荷形成的电场是非匀强的，所以A 错误．负电荷由b到d运动的过程中先加速后减速，动能先增大后减小，则电势能先减小后增大，而由能量守恒定律可知电势能与机械能之和保持不变，所以C错误，D正确．10．有一带负电的点电荷，从电场中的A点移到B点时，克服电场力做功6×10－4 J．从B点移到C点，电场力做功9×10－4 J，问：(1)若以A为零势能点，B、C两点的电势能各为多少？A、C间的电势能之差为多少？(2)若以B为零势能点，A、C两点的电势能各为多少？A、C间的电势能之差为多少？答案见解析解析电场力做功和电势能变化的关系，既适用于正电荷，又适用于负电荷．(1)电荷从A点移到B点，克服电场力做功6×10－4 J，电势能增加6×10－4 J．故B点电势能为6×10－4 J.从B点移到C点，电场力做功9×10－4 J，电势能减少9×10－4 J，故C点电势能为－3×10－4 J.由于A为零势能点，故A、C间的电势能之差为3×10－4 J.(2)由(1)知，以B点为零势能点，电荷从A点移到B点，电势能增加6×10－4 J后电势能成为零，故A点电势能为－6×10－4 J.从B点移到C点，电势能减少9×10－4 J，故C点电势能为－9×10－4 J．A、C间的电势能之差为3×10－4 J.11．图14为电场的电场线，现将一电荷量q＝－3.0×10－9C的负电荷从A点移到B 点、从B点移到C点，从C点移到D点电场力做功分别为：W AB＝3.0×10－8 J、W BC＝1.5×10－8 J、W CD＝9.0×10－9 J．若取C点电势为零，试求A、B、D三点电势．图14答案 －15 V －5 V 3 V解析 根据电势的概念求解：电场中某点的电势在数值上等于单位正电荷由该点移动到零势能点时，电场力所做的功．由于本题中移动的是负电荷，故不难理解：A 、B 、D 三点的电势应等于单位负电荷由该点移到零势能点(C 点)时，电场力所做的功的负值，即φA ＝－W AC |q|＝－W AB ＋W BC |q|＝－3.0×10－8＋1.5×10－83.0×10－9V ＝－15 V φB ＝－W BC |q|＝－1.5×10－83.0×10－9V ＝－5 V φD ＝－W DC |q|＝W CD |q|＝9.0×10－93.0×10－9V ＝3 V.。

课题：电势能、电势差及等势面知识点总结：一、电场力做功的特点1．电场力对电荷所做的功，与电荷的电荷量以及初、末位置有关，与电荷经过的路径无关．2．虽然此结论是从匀强电场中推导出来的，但也适用于任意静电场．二、电势能E p1．电场力做功是电势能变化的量度，用公式表示为W AB ＝E p A －E p B ，即电场力做正功，电荷的电势能减少，电场力做负功，电荷的电势能增加．2．电势能具有相对性，通常把电荷在离场源电荷无限远处的电势能规定为零，或把电荷在大地表面上的电势能规定为零．三、电势与电势差1．电势（1）表达式：φ＝E p q ．电场中某点的电势等于检验电荷在该点的电势能与电荷量的比值，与检验电荷q 无关，取决于电场本身．（2）电势是标量，只有大小，没有方向，但有正负之分，电势为正表示比零电势高，电势为负表示比零电势低．（3）零电势点选取原则：一般选大地或无穷远处为零电势点，只有选取了零电势点才能确定某点的电势大小．（4）沿电场线方向，电势逐渐降低．2．电势差（1）电势差的计算公式：U AB ＝φA －φB ，U BA ＝φB －φA ，U AB ＝－U BA ．（2）电场力做功与电势差的关系：W AB ＝qU AB 或U AB ＝W AB q ．（3）电势差有正负，电势差的正负表示电势的高低．四、等势面1．电场线跟等势面垂直，并且由电势高的等势面指向电势低的等势面．2．等势面的特点：（1）在等势面上移动电荷时，电场力不做功．（2）电场线跟等势面垂直，并且由电势高的等势面指向电势低的等势面．（3）等势面密的地方，电场强度较强；等势面疏的地方，电场强度较弱．（4）任意两个等势面不相交．3．常见等势面（1）点电荷的等势面：点电荷的等势面是以点电荷为球心的一簇球面．（2）等量异号点电荷的等势面：等量异号点电荷的连线上，从正电荷到负电荷电势越来越低，中垂线是一等势线．（3）等量同号点电荷的等势面：等量正点电荷连线的中点电势最低，中垂线上该点的电势最高，从中点沿中垂线向两侧，电势越来越低．连线上和中垂线上关于中点的对称点等势．等量负点电荷连线的中点电势最高，中垂线上该点的电势最低．从中点沿中垂线向两侧，电势越来越高，连线上和中垂线上关于中点的对称点等势．（4）匀强电场的等势面：匀强电场的等势面是垂直于电场线的一簇平行等间距的平面．说明：等势面密集处电场线也密集．任意两个等势面不会相交．典例强化例1、A、B如图6所示，a、b、c、d为匀强电场中四个等势面，相邻等势面间距离均为2 cm，已知U AC＝60 V，求：（1）设B点电势为零，求A、C、D、P点的电势；（2）将q＝－1．0×10－10 C的点电荷由A移到D，电场力所做的功W；AD（3）将q＝1．0×10－10 C的点电荷由B移到C，再经过D最后回到P，电场力所做的功W BCDP．例2、两个固定的等量异号点电荷所产生电场的等势面如图中虚线所示，一带负电的粒子以某一速度从图中A点沿图示方向进入电场在纸面内飞行，最后离开电场，粒子只受电场力的作用，则粒子在电场中（）A．做直线运动，电势能先变小后变大B．做直线运动，电势能先变大后变小C．做曲线运动，电势能先变小后变大D．做曲线运动，电势能先变大后变小例3、如图所示，虚线a、b、c代表电场中三个等势面，相邻等势面间的电势差相等，实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点，据此可知（）A．三个等势面中，a的电势最高B．带电质点通过P点时电势能较大C．带电质点通过P点时动能较大D．带电质点通过P点时加速度较大例4、为使带负电的点电荷q在一匀强电场中沿直线匀速地由A运动到B，必须对电荷施加一恒力F，如图所示．若AB＝0．4 m，α＝37°，q＝－3×10－7 C，F＝1．5×10－4 N，A点电势φA＝100 V．（不计重力）（1）在图中用实线画出电场线，用虚线画出通过A、B两点的等势线，并标明它们的电势值．（2）q 在由A 到B 的过程中电势能的变化量是多少？例5、如图所示，Q 为固定的正点电荷，A 、B 两点在Q 的正上方和Q 相距分别为h 和0．25h ，将另一点电荷从A 点由静止释放，运动到B 点时速度正好变为零，若此电荷在A 点处的加速度大小为34g ，求：（1）此电荷在B 点处的加速度； （2）AB 两点间的电势差（用Q 和h 表示）例6、如图所示，光滑绝缘细杆竖直放置，它与以正点电荷Q 为圆心的某圆交于B 、C 两点，质量为m 、带电荷量为－q 的有孔小球从杆上A 点无初速度下滑，已知q ≪Q ，AB ＝h ，BC=2h 小球滑到B 点时的速度大小为 3gh ．求:（1）小球由A 到B 的过程中电场力做的功 （2）A 、C 两点间的电势差 （3）小球滑到C 点时速度大小知识巩固练习1．关于电势和电势能的说法正确的是（ ）A ．电荷在电场中电势越高的地方电势能也越大B ．电荷在电场中电势越高的地方，电荷量越大，所具有的电势能也越大C ．在正点电荷电场中的任意一点处，正电荷所具有的电势能一定大于负电荷所具有的电势能D ．在负点电荷电场中的任意一点处，正电荷所具有的电势能一定小于负电荷所具有的电势2．某电场中，点电荷从a 点移到b 点，电场力做功为零，则（） A ．a 、b 两点的场强一定相等 B ．a 、b 两点间的电势差一定为零C ．a 、b 两点的电势一定相等D ．电荷所受到的电场力总是垂直于其移动方向3．某静电场中的电场线如图所示，带电粒子在电场中仅受电场力作用，由M 运动到N ，其运动轨迹如图中虚线所示，以下说法正确的是（ ）A ．粒子必定带正电荷B ．由于M 点没有电场线，粒子在M 点不受电场力的作用C ．粒子在M 点的加速度小于它在N 点的加速度D ．粒子在M 点的动能小于在N 点的动能4．等量异号点电荷的连线和中垂线如图所示，现将一个带负电的试探电荷先从图中的a 点沿直线移动到b 点，再从b 点沿直线移动到c 点，则试探电荷在此全过程中（） A ．所受电场力的方向不变 B ．所受电场力的大小恒定C ．电势能一直减小D ．电势能先不变后减小5．如图是某种静电矿料分选器的原理示意图，带电矿粉经漏斗落入水平匀强电场后，分落在收集板中央的两侧．对矿粉分离的过程，下列表述正确的有（）A ．带正电的矿粉落在右侧B ．电场力对矿粉做正功C ．带负电的矿粉电势能变大D ．带正电的矿粉电势能变小6．三个点电荷电场的电场线分布如图3所示，图中a 、b 两点处的场强大小分别为E a 、E b ，电势分别为φa 、φb ，则（ ）A ．E a >E b ，φa >φbB ．E a <E b ，φa <φbC ．E a >E b ，φa <φbD ．E a <E b ，φa >φb7．一带电粒子沿图中曲线穿过一匀强电场中的等势面，且四个等势面的电势关系满足φa >φb >φc >φd ，若不计粒子所受重力，则（ ）A ．粒子一定带正电B ．粒子的运动是匀变速运动C ．粒子从A 点到B 点运动的过程中动能先减小后增大D ．粒子从A 点到B 点运动的过程中电势能增大8．如图为一匀强电场，某带电粒子从A 点运动到B 点，在这一运动过程中克服重力做的功为2．0 J ，电场力做的功为1．5 J ．则下列说法正确的是（ ）A ．粒子带负电B ．粒子在A 点的电势能比在B 点少1．5 JC ．粒子在A 点的动能比在B 点少0．5 JD ．粒子在A 点的机械能比在B 点少1．5 J9．如图所示，在a 点由静止释放一个质量为m ，电荷量为q 的带电粒子，粒子到达b 点时速度恰好为零，设ab 所在的电场线竖直向下，a 、b 间的高度差为h ，则（）A ．带电粒子带负电B ．a 、b 两点间的电势差U ab ＝mgh qC ．b 点场强大于a 点场强D ．a 点场强大于b 点场强10．如图所示的电场，等势面是一簇互相平行的竖直平面，间隔均为d ，各平面电势已在图中标出，现有一质量为m 的带电小球以速度v 0、方向与水平方向成45°角斜向上射入电场，要使小球做直线运动，求： （1）小球应带何种电荷及其电荷量； （2）小球受到的合外力的大小；（3）在入射方向上小球运动的最大位移x m ．（电场足够大）。
