第一章静电场第4节电势能和电势(详细答案)

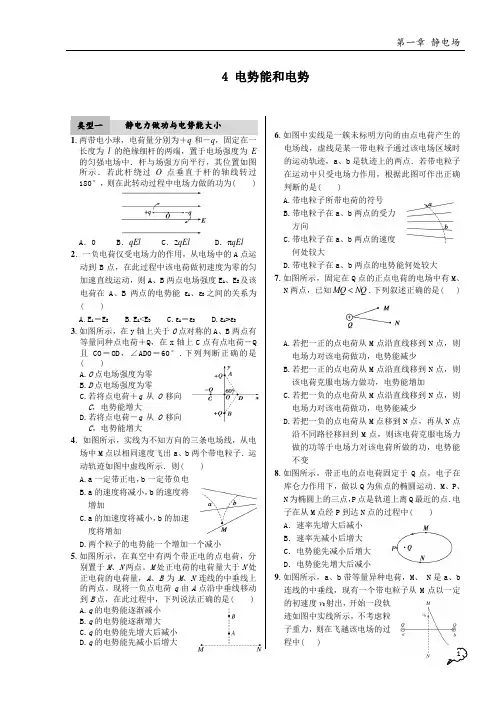

第一章静电场4 电势能和电势静电力做功与电势能大小1.两带电小球，电荷量分别为＋q和－q，固定在一长度为l的绝缘细杆的两端，置于电场强度为E的匀强电场中．杆与场强方向平行，其位置如图所示．若此杆绕过O点垂直于杆的轴线转过180°，则在此转动过程中电场力做的功为( )A．0 B．qEl C．2qEl D．πqEl2．一负电荷仅受电场力的作用，从电场中的A点运动到B点，在此过程中该电荷做初速度为零的匀加速直线运动，则A、B两点电场强度E A、E B及该电荷在A、B两点的电势能εA、εB之间的关系为( )A.E A＝E BB.E A<E BC.εA＝εBD.εA>εB3.如图所示，在y轴上关于O点对称的A、B两点有等量同种点电荷＋Q，在x轴上C点有点电荷－Q且CO＝OD，∠ADO＝60°.下列判断正确的是( )A.O点电场强度为零B.D点电场强度为零C.若将点电荷＋q从O移向C，电势能增大D.若将点电荷－q从O移向C，电势能增大4．如图所示，实线为不知方向的三条电场线，从电场中M点以相同速度飞出a、b两个带电粒子．运动轨迹如图中虚线所示．则( )A.a一定带正电，b一定带负电B.a的速度将减小，b的速度将增加C.a的加速度将减小，b的加速度将增加D.两个粒子的电势能一个增加一个减小5.如图所示，在真空中有两个带正电的点电荷，分别置于M、N两点。

M处正电荷的电荷量大于N处正电荷的电荷量，A、B为M、N连线的中垂线上的两点。

现将一负点电荷q由A点沿中垂线移动到B点，在此过程中，下列说法正确的是( )A.q的电势能逐渐减小B.q的电势能逐渐增大C.q的电势能先增大后减小D.q的电势能先减小后增大6.如图中实线是一簇未标明方向的由点电荷产生的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a、b是轨迹上的两点．若带电粒子在运动中只受电场力作用，根据此图可作出正确判断的是( )A.带电粒子所带电荷的符号B.带电粒子在a、b两点的受力方向C.带电粒子在a、b两点的速度何处较大D.带电粒子在a、b两点的电势能何处较大7.如图所示，固定在Q点的正点电荷的电场中有M、N两点，已知NQMQ .下列叙述正确的是( )A.若把一正的点电荷从M点沿直线移到N点，则电场力对该电荷做功，电势能减少B.若把一正的点电荷从M点沿直线移到N点，则该电荷克服电场力做功，电势能增加C.若把一负的点电荷从M点沿直线移到N点，则电场力对该电荷做功，电势能减少D.若把一负的点电荷从M点移到N点，再从N点沿不同路径移回到M点，则该电荷克服电场力做的功等于电场力对该电荷所做的功，电势能不变8.如图所示，带正电的点电荷固定于Q点，电子在库仑力作用下，做以Q为焦点的椭圆运动．M、P、N为椭圆上的三点，P点是轨道上离Q最近的点．电子在从M点经P到达N点的过程中( )A．速率先增大后减小B．速率先减小后增大C．电势能先减小后增大D．电势能先增大后减小9.如图所示，a、b带等量异种电荷，M、 N是a、b连线的中垂线，现有一个带电粒子从M点以一定的初速度v0射出，开始一段轨迹如图中实线所示，不考虑粒子重力，则在飞越该电场的过程中( )类型一第一章静电场A.该粒子带负电B.该粒子的动能先减小后增大C.该粒子的电势能先增大后减小D.该粒子运动到无穷远处，速率大小一定仍为v0电势高低的判断1.下列关于电势高低的判断，正确的是( )A.负电荷从P点移到M点，电势能增加，P点电势一定较低B.负电荷从P点移到M点，电势能增加，M点电势一定较低C.正电荷从P点移到M点，电势能增加，P点电势一定较低D.正电荷从P点移到M点，电势能增加，M点电势一定较低2．三个点电荷电场的电场线分布如图所示，图中a、b两点处的场强大小分别为E a、E b，电势分别为φa、φb则( )A.E a>E b，φa>φbB.E a<E b，φa<φbC.E a>E b，φa<φbD.E a<E b，φa>φb3．某电场的电场线分布如图所示，以下说法正确的是( )A.c点场强大于b点场强B.a点电势高于b点电势C.若将一试探电荷＋q由a点释放，它将沿电场线运动到b点D.若在d点再固定一点电荷－Q，将一试探电荷＋q由a移至b的过程中，电势能减小4.如图所示，一电场的电场线分布关于y轴(沿竖直方向)对称，O、M、N是y轴上的三个点，且OM ＝MN，P点在y轴的右侧，MP⊥ON，则( )A.M点的电势比P点的电势高B.将负电荷由O点移动到P点，电场力做正功C.M、N两点间的电势差大于O、M两点间的电势差D.在O点静止释放一带正电粒子，该粒子将沿y轴做直线运动5.将一正点电荷从无穷远处移向M点，电场力做功为6.0×10-9 J，若将一个等量的负电荷从电场中N点移向无穷远处，电场力做功7.0×10-9 J，设无穷远处电势为零，则M、N两点的电势ϕM、ϕN有下列关系（）A.ϕM＜ϕN＜0B.ϕN＞ϕM＞0C.ϕN＜ϕM＜0D.ϕM＞ϕN＞0 6．(2010·全国Ⅰ·16)关于静电场，下列结论普遍成立的是( )A．电场强度大的地方电势高，电场强度小的地方电势低B．电场中任意两点之间的电势差只与这两点的场强有关C．在正电荷或负电荷产生的静电场中，场强方向都指向电势降低最快的方向D．将正点电荷从场强为零的一点移动到场强为零的另一点，电场力做功为零7．(2010·江苏单科·5)空间有一沿x轴对称分布的电场，其电场强度E随x变化的图象如图所示．下列说法中正确的是( )A．O点的电势最低B．x2点的电势最高C．x1和－x1两点的电势相等D．x1和x3两点的电势相等8.一正电荷在电场中仅在电场力作用下，从A点运动到B点，速度大小随时间变化的图象如图所示，t A、t B分别是电荷在A、B两点对应的时刻，则下列说法中正确的有( )A.A处的场强一定小于B处的场强B.A处的电势一定高于B处的电势C.电荷在A处的电势能一定小于B处的电势能D.A至B过程中，电场力一定对电荷做正功9.(2012·福建高考)如图在点电荷Q产生的电场中，将两个带正电的试探电荷q1、q2分别置于A、B两点，虚线为等势线。

第一章静电场学案参考答案第一节 电荷及其守恒定律[知能准备]答案：1. 正 负 2.（1）正 负 （2）异 同 （3）一部分电荷 3. 创造 消失 保持不变[同步检测]答案：1.带电 摩擦 2.AD 3.不带 不带 负 正 4 .远离 靠近 5.AC6.C7.D8.电荷A 靠近导体B 时,把B 先拆分开后把电荷A 移走,导体B 靠近电荷A 的一端带正电9.A 10. 5×10-6C 7.5×10-6C 7.5×10-6C第二节 库仑定律知能准备答案：1.点电荷 2.乘积 平方 连线上同步检测答案：1.BC 2.AC 3.C 4.D 5.A 6.D 7.D 8.221/3gl q kq 9.排斥力，3.8×107-N 10.106-C第三节 电场强度知能准备答案：1.实物 场 2.(1)力的作用 (2)比值 正 (3)牛/库 N/C 伏/米 V/m(4)1N/C 3.单独 矢量和4.密集 稀疏 疏密5.相等 相同同步检测答案：1.B 2.ABC 3.B 4.D 5.CD 6.C 7.负 1:8 8．E=mg/q 方向垂直于金属板向下9．（1）E a =15 V/m 方向由a 指向c (2) E b =3.9V/m 方向向左 (3) E c =9.4 V/m 方向向左 10．（1）2r kQ E =（2）22r kQ （3）22rkQ第四节 电势能和电势知能准备答案：1.相等 始 末 无关 2.电场 E P 焦耳 3.（1）等于 E PA －E PB（2）无穷远4.比值 φ＝E P /q5.降低6.相等 垂直同步检测答案：1.A 2.AD 3.D 4.AD 5.qELcosθ qELcosθ qELcosθ 电场力做功的大小与路径无关 只与始末位置有关 6.B 7.CD第五节 电势差知能准备答案：不相等 相等 电势差 电压 U AB ＝ϕA －ϕB W AB ＝qU AB同步检测答案：1.C 2.CD 3.A 4.D 5.C 6.BCD第六节 电势差与电场强度的关系知能准备答案：同步检测答案：1.C 2.C 3.BD 4.D 5.2×109 6×1010第八节 电容器与电容知能准备答案：1.平板电容器 、 彼此绝缘 、 相互靠近、 2.带电荷量Q 、 两板间电压U 、 Q/U 、 法拉 、 法、 F 、106-、1012-、容纳电荷本领 3.固定电容、可变电容、电解质电容同步检测答案：1.BCD 2.C 3.AD 4.BD 5.C 6.AB第九节 带电粒子在电场中的运动知能准备答案：1.加速、偏转 2.示波管、偏转电板同步检测答案：1.CD 2.C 3.B 4.A 5.111 123 135 6.300V静电场单元测试题答案1．A D 2.B 3.D 4.C 5.C 6.A 7.A 8.C 9.A C 10.C 11. C 12.A C D 13.（1）灵敏电流表，探针两根 （2）白纸、复写纸、导电纸、上 （3）指零、指零 （4）增大、增大、增大 14．减小、增大、不变15．()2R L qk + 方向在AO 连线上，由O 点指向+q１６．根据对称性可知，带电圆环在圆心O 处的合场强E =0，那么补上缺口部分在圆心O 处产生的场强与原缺口环在圆心O 处产生的场强大小相等方向相反．考虑到r π2比d 大很多，所以原来有缺口的带电环所带电荷的密度为 r Q d r Q ππρ22≈-=补上的金属部分的带电荷量rQd d Q πρ2/==由于d 比r 小得多，可以将Q /视为点电荷，它在O 处产生的场强为 N/C 109N/C 102.0114.321013.31092-2992//⨯=⨯⨯⨯⨯⨯⨯==-r Q k E ，方向向右． 所以原缺口环在圆心O 处产生电场的场强N/C 1092-⨯=E ，方向向左．17．解：（1）根据动能定理可得：2221)2(21mv v m qU AB -=，得qmv U AB 232=. （2）由于带电微粒在电场中做类平抛运动，建立如图所示的坐标系：vt y =， 221t mqE x =， 222d y x =+ ，22224v t a v =+ 解得：qd mv E 2212= 18．10v/m 19．F=mg/2水平向右；v m =Rg （5-1）20．（1）从O 点上升到M 点，竖直方向上221gt y =00k E mgy -=- 水平方向上 221at x = ma F =2002222y x E g y x gy E t x m k k =⋅== J 25.243423220=⋅===∴y x E Fx E k kM （2）小球由O 到N 的时间t t 2=' x t a t a x ON 4)2(212122=='= 落到N 点，重力势能变化为零，电场力做功等于机械能的变化kO kN ON E E Fx -= J 1342=+⋅=+=∴kO kOkO ON kN E x yx E E Fx E。

4电势能和电势［学习目标］ 1.知道静电力做功的特点,掌握静电力做功与电势能变化的关系.2.理解电势能、电势的概念,能根据电场线判断电势高低.3。

知道什么是等势面，并能理解等势面的特点．一、静电力做功的特点1．静电力做功：在匀强电场中，静电力做功W＝qEl cos θ.其中θ为静电力与位移之间的夹角．2．特点:在静电场中移动电荷时，静电力做的功与电荷的起始位置和终止位置有关，与电荷经过的路径无关．二、电势能1．电势能:电荷在电场中具有的势能，用E p表示．2．静电力做功与电势能变化的关系:静电力做的功等于电势能的减少量．表达式：W AB＝E p A－E p B。

错误!3．电势能的大小：电荷在某点的电势能,等于把它从这点移动到零势能位置时静电力做的功．4．电势能具有相对性电势能零点的规定：通常把电荷在离场源电荷无限远处或把电荷在大地表面上的电势能规定为零．三、电势1．定义：电荷在电场中某一点的电势能与它的电荷量的比值．2．公式：φ＝错误!。

3．单位:国际单位制中,电势的单位是伏特，符号是V，1 V＝1 J/C. 4．电势高低的判断:沿着电场线的方向电势逐渐降低．5．电势的标量性：电势是标量，只有大小，没有方向，但有正、负之分,电势为正表示比零电势高，电势为负表示比零电势低．6．电势的相对性:零电势点的规定原则，一般选大地或离场源电荷无限远处的电势为零，只有规定了电势零点才能确定某点的电势大小．四、等势面1．定义：电场中电势相同的各点构成的面．2．等势面的特点(1）在同一等势面上移动电荷时静电力不做功（选填“做功”或“不做功")．（2)等势面一定跟电场线垂直，即跟电场强度的方向垂直．(3)电场线总是由电势高的等势面指向电势低的等势面．［即学即用］1．判断下列说法的正误．(1)电荷从电场中的A点运动到B点，路径不同，电场力做功的大小就可能不同．(×）(2）正电荷沿着电场线运动,电场力对正电荷做正功，负电荷逆着电场线运动，电场力对负电荷做正功．（√）(3）电场力做正功，电荷的电势能减少,电场力做负功，电荷的电势能增加．（√）(4)正电荷和负电荷沿着电场线运动,电势能均减少．（×)（5）电荷在电势高处具有的电势能大．（×)（6）沿电场线方向电势降低,与试探电荷的电性无关．(√) 2．如图1所示，把电荷量为－5×10－9 C的电荷,从电场中的A点移到B点,其电势能________（选填“增大”或“减小”)．若A点电势为φA＝15 V，B点电势为φB＝10 V，则电荷在A点和B点具有的电势能分别为E p A＝__________ J，E p B＝__________ J,此过程电场力所做的功W AB＝__________ J。

第4节电势能和电势1.静电力做功与路径无关，只与电荷的初、末位置有关；静电力做的功等于电势能的减少量。

2．电荷在某点的电势能，等于把它从该点移到零势能位置时静电力所做的功。

3．沿电场线方向，电势逐渐降低。

4．电场线跟等势面垂直，并且由电势高的等势面指向电势低的等势面。

5．无论粒子电性如何，当粒子垂直进入匀强电场后，电场力一定做正功。

一、静电力做功的特点在静电场中移动电荷时，静电力做的功与电荷的起始位置和终止位置有关，与电荷经过的路径无关。

二、电势能1．概念电荷在静电场中具有的势能。

用E p表示。

2．静电力做功与电势能变化的关系静电力做的功等于电势能的减少量，W AB＝E p A－E p B。

错误!3．电势能的大小 电荷在某点的电势能，等于把它从这点移动到零势能位置时静电力做的功。

4．零势能位置 电场中规定的电势能为零的位置，通常把离场源电荷无穷远处或大地处的电势能规定为零。

三、电势1．定义：电荷在电场中某一点的电势能与它的电荷量的比值。

2．公式：φ＝E p q。

3．单位：国际单位制中，电势的单位是伏特，符号是V,1 V ＝1 J/C 。

4．特点(1)相对性：电场中各点电势的高低，与所选取的零电势的位置有关，一般情况下取无穷远或地球为零电势位置。

(2)标矢性：电势是标量，只有大小，没有方向，但有正负。

5．与电场线关系：沿电场线方向电势逐渐降低。

四、等势面1．定义电场中电势大小相同的各点构成的面叫做等势面。

2．等势面与电场线的关系(1)电场线跟等势面垂直。

(2)电场线由电势高的等势面指向电势低的等势面。

1．自主思考——判一判(1)只要电荷在电场中移动，电场力一定做功。

(×)(2)电场力做功与重力做功类似，与初末位置有关，与路径无关。

(√)(3)电势有正、负，是矢量。

(×)(4)在匀强电场中沿电场线方向，电势降低最快。

(√)(5)等势面上，不仅各点电势相同，电场强度也一定相同。

(×)(6)电势能是相对的，规定不同的零势能点，电荷在电场中某点的电势能不同。

高中物理人教版选修3-1第一章静电场4.电势能和电势学校:___________姓名：___________班级：___________考号：___________一、多选题1．两个固定的等量异号点电荷所产生电场的等势面如图中虚线所示，一带负电的粒子以某一速度从图中A点沿图示方向进入电场在纸面内飞行，最后离开电场，粒子只受静电力作用，则粒子在电场中()A．做直线运动，电势能先变小后变大B．做直线运动，电势能先变大后变小C．做曲线运动，加速度可能先增加后减小D．做曲线运动，电势能先变小后变大2．如图所示，a、b、c、d、e、f为以O为球心的球面上的点，分别在a、c两个点处放等量异种电荷＋Q和－Q．下列说法正确的是( )A．b、f两点电场强度大小相等，方向不同B．e、d两点电势相同C．b、f两点电场强度大小相等，方向相同D．e、d两点电势不同3．如图所示，实线表示一簇关于x轴对称的等势面，在轴上有A、B两点，则（）A．A点场强小于B点场强B．A点场强方向指向x轴负方向C．A点场强大于B点场强D．A点电势高于B点电势4．下列说法正确的是（）A．电荷从电场中的A点运动到了B点，路径不同，电场力做功的大小就可能不同B．电荷从电场中的某点开始出发，运动一段时间后，又回到了该点，则说明电场力做功为零C．正电荷沿着电场线运动，电场力对正电荷做正功；负电荷逆着电场线运动，电场力对负电荷做正功D．电荷在电场中运动，因为电场力可能对电荷做功，所以能量守恒定律在电场中并不成立5．a、b为电场中的两点，且a点电势高于b点，则可知（）A．把负电荷从a点移到b点电场力做负功，电势能增加B．把正电荷从a点移到b点电场力做正功，电势能减少C．无论移动的是正电荷还是负电荷，电荷的电势能都要减少D．以上说法都不对6．如图所示，甲是某电场中的一条电场线，A、B是这条电场线上的两点，若将一负电荷从A点自由释放，负电荷沿电场线从A到B运动过程中的速度图线如图乙所示，比较A、B两点电势φ的高低和场强E的大小，可得()A．φA>φB B．φA<φB C．E A>E B D．E A＝E B7．一带负电小球在从空中的a点运动到b点过程中，受重力，空气阻力和电场力作用，重力对小球做功3.5J，小球克服空气阻力做功0.5J，电场力对小球做功1J，则下列选项正确的是（）A．小球在a点的重力势能比在b点大3.5JB．小球在a点的机械能比在b点小0.5JC．小球在a点的电势能比在b点少1JD．小球在a点的动能比在b点多4J8．如图所示，a、b带等量异种电荷，MN为a、b连线的中垂线，现有一个带电粒子从M点以一定的初速度v射出，开始时一段轨迹如图中实线所示，不考虑粒子的重力，则在飞越该电场的过程中（）A．该粒子带正电B．该粒子的动能先增大，后减小C．该粒子的电势能先减小，后增大D．该粒子运动到无穷远处后，速率大小一定仍为v二、单选题9．如图所示，虚线a、b和c是在O点处的一个点电荷形成的静电场中的三个等势面，一带正电粒子射入该电场中，其运动轨迹如实线KLMN所示。

第4节 电势能和电势1．静电力做功与电势能变化的关系 静电力做正功，电荷的电势能一定减少，静电力做负功时，电荷的电势能一定增加，静电力做的功是电荷电势能变化的量度，若电荷在电场中从A 点移动到B 点，则W AB ＝E PA －E PB .2．电荷在电场中某点的电势能，等于把它从该点移动到零势能位置时电场力做的功，若规定电荷在B 点的电势能为零，E PB ＝0则E PA ＝W AB .3．电势反映了电场的能的性质．电势与电势能的关系是：φ＝E P q.电势的大小仅由电场本身决定，与电荷q 的大小、电性无关．电势是标量，但有正负之分，电势降落最快的方向就是电场线的方向．4．电场中电势相等的各点构成的面叫等势面，等势面的性质有：(1)在等势面上移动电荷，电场力不做功，说明电场力方向与电荷移动方向垂直，即等势面必定与电场线垂直．(2)沿着电场线的方向，电势降低，显然，电场线总是由电势高的等势面指向电势低的等势面．5．下列说法正确的是( )A ．电荷从电场中的A 点运动到了B 点，路径不同，电场力做功的大小就可能不同B ．电荷从电场中的某点开始出发，运动一段时间后，又回到了该点，则说明电场力做功为零C ．正电荷沿着电场线运动，电场力对正电荷做正功，负电荷逆着电场线运动，电场力对负电荷做正功D．电荷在电场中运动，因为电场力可能对电荷做功，所以能量守恒定律在电场中并不成立答案BC解析电场力做的功和电荷的运动路径无关，所以选项A错误；电场力做功只和电荷的初末位置有关，所以电荷从某点出发又回到了该点，电场力做功为零，B正确；正电荷沿电场线的方向运动，则正电荷受到的电场力和电荷的位移方向相同，故电场力对正电荷做正功，同理，负电荷逆着电场线的方向运动，电场力对负电荷做正功，C正确；电荷在电场中运动，虽然有电场力做功，但是电荷的电势能和其他形式的能间的转化满足能量守恒定律，D错．6．外力克服电场力对电荷做功时( )A．电荷的动能一定增大B．电荷的动能一定减小C．电荷一定从电势能大处移到电势能小处D．电荷一定从电势能小处移到电势能大处答案 D7．如图1所示，Q是带正电的点电荷，P1、P2为其电场中的两点．若E1、E2为P1、P2两点的电场强度的大小，φ1、φ2为P1、P2两点的电势，则( )图1A．E1>E2，φ1>φ2B．E1>E2，φ1<φ2C．E1<E2，φ1>φ2D．E1<E2，φ1<φ2答案 A8．图2中的实线表示电场线，虚线表示只受电场力作用的带正电粒子的运动轨迹，粒子先经过M点，再经过N点，可以判定( )图2A．M点的电势大于N点的电势B．M点的电势小于N点的电势C．粒子在M点受到的电场力大于在N点受到的电场力D．粒子在M点受到的电场力小于在N点受到的电场力答案AD解析本题考查考生对电场线的掌握情况．由于沿电场线方向电势逐渐降低，故φM>φ，A项正确，B项错误；由电场线疏密程度表示场强大小知，E M<E N，电场力F＝qE，所N以粒子在M点受到的电场力小于在N点受到的电场力，C项错误，D项正确．【概念规律练】知识点一电场力做功的特点图31．如图3所示，在电场强度为E的匀强电场中有相距为L的A、B两点，连线AB与电场线的夹角为θ，将一电荷量为q的正电荷从A点移到B点．若沿直线AB移动该电荷，电场力做的功W1＝________；若沿路径ACB移动该电荷，电场力做的功W2＝________；若沿曲线ADB移动该电荷，电场力做的功W3＝________.由此可知，电荷在电场中移动时，电场力做功的特点是____________________．答案qELcos θqELcos θqELcos θ电场力做功的大小与电荷经过的路径无关，只与电荷的始末位置有关解析路径AB、ACB、曲线ADB在电场线方向上的投影都是BC＝Lcos θ.因此沿这三条路径电荷由A运动到B，电场力做的功都是qELcos θ.因此电场力做功的特点是：与电荷经过的路径无关，只与电荷的始末位置有关．点评电场力做功的大小与电荷经过的路径无关，只与电荷的始末位置有关．知识点二电场力做功与电势能变化的关系2．如图4所示，虚线a、b和c是某静电场中的三个等势面，它们的电势分别为φa、φb和φc，φa>φb>φc，一带正电粒子射入电场中，其运动轨迹如实线KLMN所示．由图可知( )图4A．粒子从K到L的过程中，电场力做负功B．粒子从L到M的过程中，电场力做负功C．粒子从K到L的过程中，电势能增加D．粒子从L到M的过程中，动能减少答案AC解析因为运动的粒子带正电，从其轨迹弯曲情况可判定受到的是库仑斥力，所以场源电荷必定为正电荷，即电势高低关系为φa>φb>φc.因此φK＝φN<φM<φL.所以由K到L过程中电场力做负功．电势能增加，A、C正确．由L到M过程中，电场力做正功，电势能减小，动能增加，B、D错误．点评(1)电场力做功与路径无关，所以当电场中两点的位置确定后，在两点间移动电荷时电场力做功是确定的值，也就是说电荷的电势能变化量是确定的．(2)电场力做功一定伴随着电势能的变化，电势能的变化只有通过电场力做功才能实现，其他力做功不会引起电势能的变化．(3)电场力对电荷做正功，电势能一定减少；电场力对电荷做负功，电势能一定增加．电场力做了多少正功，电势能就减少多少；电场力做了多少负功，电势能就增加多少．3．如图5所示，两个等量的正电荷分别置于P、Q两位置，在P、Q连线的垂直平分线上有M、N两点，另有一试探电荷q，则( )图5A ．若q 是正电荷，q 在N 点的电势能比在M 点的电势能大B ．若q 是负电荷，q 在M 点的电势能比在N 点的电势能大C ．无论q 是正电荷，还是负电荷，q 在M 、N 两点的电势能一样大D ．无论q 是正电荷还是负电荷，q 在M 点的电势能都比在N 点的电势能小答案 AB解析 由两个等量的正点电荷周围的电场线的分布情况可知，两点电荷连线的中垂线上的电场方向是：由连线的中点沿中垂线指向无穷远处．正电荷从N 点移到M 点，电场力做正功，电势能减小；负电荷从N 点移到M 点，电场力做负功，电势能增大．选项A 、B 正确．知识点三 电势4．关于电势，下列说法正确的是( )A ．电场中某点的电势，其大小等于单位正电荷由该点移动到零电势点时，电场力所做的功B ．电场中某点的电势与零电势点的选取有关C ．由于电势是相对的，所以无法比较电场中两点的电势高低D ．电势是描述电场能的性质的物理量答案 ABD解析 由电势的定义可知A 正确．由于电势是相对量，电势的大小与零电势点的选取有关，故B 正确．虽然电势是相对的，但电势的高低是绝对的，因此C 错误．电势与电势能相联系，它是描述电场能的性质的物理量，故D 正确．点评 (1)电势是表征电场中某点能的性质的物理量，仅与电场中某点性质有关，与电场力做功的值及试探电荷的电荷量、电性无关，电势的大小为φ＝E p q. (2)电势是相对的，电势零点的选取是任意的，但以方便为原则．如果没有特别规定，一般选无穷远或大地的电势为零．(3)电势是标量，只有大小，没有方向，在规定了零电势点后，电场中各点的电势可以是正值，也可以是负值，正值表示该点电势比零电势点电势高，负值表示该点电势比零电势点电势低，所以，同一电场中，正电势一定高于负电势．5．如果把q ＝1.0×10－8 C 的电荷从无穷远移到电场中的A 点，需要克服静电力做功W ＝1.2×10－4 J ，那么，(1)q 在A 点的电势能和A 点的电势各是什么？(2)q 未移入电场前A 点的电势是多少？答案 (1)1.2×10－4 J 1.2×104 V (2)1.2×104 V解析 (1)静电力做负功，电势能增加，无穷远处的电势为零，电荷在无穷远处的电势能也为零，即φ∞＝0，E p ∞＝0.由W ∞A ＝E p ∞－E pA 得E pA ＝E p ∞－W ∞A ＝0－(－1.2×10－4 J)＝1.2×10－4 J再由φA ＝E PA q得φA ＝1.2×104 V (2)A 点的电势是由电场本身决定的，跟A 点是否有电荷存在无关，所以q 移入电场前，A 点的电势仍为1.2×104 V.知识点四 等势面6．如图6所示，实线表示一簇关于x 轴对称的等势面，在轴上有A 、B 两点，则( )图6A ．A 点场强小于B 点场强B ．A 点场强方向指向x 轴负方向C ．A 点场强大于B 点场强D ．A 点电势高于B 点电势答案 AD 解析 由电场线与等势面的关系可知，电场线一定与等势面垂直，且从电势较高的等势面指向电势较低的等势面，作出相对应的电场线分布，如右图所示，则可知A、B两点处的场强方向应与x轴同向，由电场线的疏密可知，A点处的场强E A小于B点处的场强E B，故正确选项为A、D.7．如图7所示，虚线a、b、c为三个同心圆面，圆心处为一个点电荷．现从c外面一点P以相同的速率发射两个电荷量、质量都相等的带电粒子，分别沿PM、PN运动到M、N，M、N两点都位于圆周c上，以下判断正确的是( )图7A．两粒子带同种电荷B．两粒子带异种电荷C．到达M、N时两粒子速率仍相等D．到达M、N时两粒子速率不相等答案BD解析由两个粒子轨迹的弯曲情况可看出，到达M的粒子受的是库仑斥力，到达N的粒子受的是库仑引力，所以两个粒子电性一定不同，A错误，B正确；因为P和M、N不在同一个等势面上，所以由P到M和由P到N时电场力都要做功，但因P到M的过程中是在斥力作用下靠近，电场力做负功，所以动能减少，故v M<v P；由P到N的过程中是在引力作用下靠近，电场力做正功，所以动能增加，故v N>v P，因此到达M、N两点时速率v M<v N，C错误，D正确．【方法技巧练】电场中电势高低的判断方法8．在静电场中，把一个电荷量q＝2.0×10－5 C的负电荷由M点移到N点，静电力做功6.0×10－4 J，由N点移到P点，静电力做负功1.0×10－3 J，则M、N、P三点电势高低关系是怎样的？答案φN>φM>φPN静电力做正功，而负电荷受静电力与场强方向相反，即逆着电场线移动，则可确定N 点在M点左侧．由N→N静电力做正功，而负电荷受静电力与场强方向相反，即逆着电场线移动，则可确定N点在M点左侧．由N→P静电力做负功，即沿着电场线方向移动，又因1.0×10－3 J>6.0×10－4 J，所以肯定移过了M点，所以P点位于M点右侧．这样，M、N、P三点电势的高低关系是φN>φM>φP.方法总结电场中两点电势高低的比较方法：(1)根据电场力做功判断①在两点间移动正电荷，如果电场力做正功，则电势是降低的，如果电场力做负功，则电势升高．②在两点间移动负电荷，如果电场力做正功，则电势升高，如果电场力做负功，则电势降低．(2)根据电场线确定电场线的方向就是电势降低最快的方向．(3)根据电荷电势能的变化判断①如果在两点间移动正电荷时：电势能增加，则电势升高；电势能减少，则电势降低．②如果在两点间移动负电荷时：电势能增加，则电势降低；电势能减少，则电势升高．1．下列关于电势高低的判断，正确的是( )A．负电荷从A点移到B点时，电场力做负功，A点的电势一定较高B．负电荷从A点移到B点时，电势能增加，A点的电势一定较低C．正电荷从A点移到B点时，其电势能增加，A点的电势一定较低D．正电荷只在电场力作用下，从A点移到B点，A点的电势一定较高答案AC2．若带正电荷的运动小球只受到电场力的作用，则它在任意一段时间内( )A．一定沿电场线由高电势处向低电势处运动B．一定沿电场线由低电势处向高电势处运动C．不一定沿电场线运动，但一定由高电势处向低电势处运动D．不一定沿电场线运动，也不一定由高电势处向低电势处运动答案 D解析由于不知小球的初速度情况，故不能确定小球运动方向．图83．如图8所示，一带负电粒子以某速度进入水平向右的匀强电场中，在电场力作用下形成图中所示的运动轨迹．M和N是轨迹上的两点，其中M点在轨迹的最右点．不计重力，下列表述正确的是( )A．粒子在M点的速率最大B．粒子所受电场力沿电场方向C．粒子在电场中的加速度不变D．粒子在电场中的电势能始终在增加答案 C解析粒子带负电，所受电场力沿电场反方向，在接近M点的过程中电场力做负功，离开M点的过程中电场力做正功，所以在M点粒子的速率应该最小，A、B错误，粒子在匀强电场中运动，所受电场力不变，加速度不变，C正确，因为动能先减小后增加，所以电势能先增加后减小，D错误．4．某电场的部分电场线如图9所示，A、B是一带电粒子仅在电场力作用下运动轨迹(图中虚线)上的两点，下列说法中正确的是( )图9A．粒子一定是从B点向A点运动B．粒子在A点的加速度小于它在B点的加速度C．粒子在A点的电势能小于它在B点的电势能D．电场中A点的电势高于B点的电势答案 C5．如图10所示，虚线a、b、c表示O处点电荷的电场中的三个等势面，设两相邻等势面的间距相等，一电子射入电场后的运动轨迹如图中实线所示，其中1、2、3、4是运动轨迹与等势面的一些交点．由此可以判定( )图10A．电子在每个位置具有的电势能与动能的总和一定相等B．O处的点电荷一定带正电C．a、b、c三个等势面的电势关系是φa >φb>φcD．电子运动时的电势能先增大后减小答案AD解析电子在运动过程中只有电场力做功，只有电势能和动能的转化，因而电势能与动能的总和不变，A正确．从运动轨迹的弯曲情况可知电子受排斥力作用，所以可判断O点处的电荷为负电荷，根据负点电荷的电场分布可知D正确，C错误．6．下列4个图中，a、b两点电势相等、电场强度矢量也相等的是( )答案 D解析匀强电场的等势面是一系列的平行平面，A中a、b两点不在同一等势面上，所以，这两点的电势是不相等的，但这两点的场强相等；B中a、b两点在同一个等势面上，电势相等，但这两点的场强矢量大小相等、方向不同；C中a、b两点对称于两电荷的连线，所以电势相等，但在中垂线上场强矢量的方向是平行于中垂线的，而且都指向外侧，故两点的场强矢量的方向不同；在D中，a、b两点的电势相等，场强矢量的方向是沿连线的，而且方向相同，故本题选D.7．如图11所示，实直线是某电场中的一条电场线，虚线是该电场中的三条等势线，由图可以得出的正确结论是( )图11A．M点的电势一定高于N点的电势B．M点的场强一定大于N点的场强C．由M点向N点移动电荷时，电势能的改变量与零电势的选取无关D．某电荷在M点或N点具有电势能与零电势的选取无关答案ABC8．如图12所示，在x轴上关于原点O对称的两点固定放置等量异种点电荷＋Q和－Q，x轴上的P点位于－Q的右侧．下列判断正确的是( )图12A．在x轴上还有一点与P点电场强度相同B．在x轴上还有两点与P点电场强度相同C．若将一试探电荷＋Q从P点移至O点，电势能增大D．若将一试探电荷＋Q从P点移至O点，电势能减小答案AC解析在＋Q、－Q连线上及延长线上三个区间内场强方向如图所示，由对称关系可知，在Q左侧与P(－Q)间等距的P′点应与P点场强相同，故选项A正确．在（-Q）、+Q之间各处场强均大于（-Q）、P之间各处场强，故试探电荷+Q从P移至O点过程中，P→(－Q)做正功W1，由(－Q)→O电场力做负功W2，由上面分析知，|W2|>W1，故电势能增大．C正确．9．在光滑的绝缘平面上，有一个正方形abcd，顶点a、c处分别固定一个正点电荷，电荷量相等，如图13所示．若将一个带负电的粒子置于b点，自由释放，粒子将沿着对角线bd往复运动．粒子从b点运动到d点的过程中( )图13A．先做匀加速运动，后做匀减速运动B．先从高电势到低电势，后从低电势到高电势C．电势能与机械能之和先增大，后减小D．电势能先减小，后增大答案 D解析这是等量同种电荷形成的电场，根据这种电场的电场线分布情况，可知在直线bd上正中央一点的电势最高，所以B错误．等量同种电荷形成的电场是非匀强的，所以A 错误．负电荷由b到d运动的过程中先加速后减速，动能先增大后减小，则电势能先减小后增大，而由能量守恒定律可知电势能与机械能之和保持不变，所以C错误，D正确．10．有一带负电的点电荷，从电场中的A点移到B点时，克服电场力做功6×10－4 J．从B点移到C点，电场力做功9×10－4 J，问：(1)若以A为零势能点，B、C两点的电势能各为多少？A、C间的电势能之差为多少？(2)若以B为零势能点，A、C两点的电势能各为多少？A、C间的电势能之差为多少？答案见解析解析电场力做功和电势能变化的关系，既适用于正电荷，又适用于负电荷．(1)电荷从A点移到B点，克服电场力做功6×10－4 J，电势能增加6×10－4 J．故B点电势能为6×10－4 J.从B点移到C点，电场力做功9×10－4 J，电势能减少9×10－4 J，故C点电势能为－3×10－4 J.由于A为零势能点，故A、C间的电势能之差为3×10－4 J.(2)由(1)知，以B点为零势能点，电荷从A点移到B点，电势能增加6×10－4 J后电势能成为零，故A点电势能为－6×10－4 J.从B点移到C点，电势能减少9×10－4 J，故C点电势能为－9×10－4 J．A、C间的电势能之差为3×10－4 J.11．图14为电场的电场线，现将一电荷量q＝－3.0×10－9C的负电荷从A点移到B 点、从B点移到C点，从C点移到D点电场力做功分别为：W AB＝3.0×10－8 J、W BC＝1.5×10－8 J、W CD＝9.0×10－9 J．若取C点电势为零，试求A、B、D三点电势．图14答案 －15 V －5 V 3 V解析 根据电势的概念求解：电场中某点的电势在数值上等于单位正电荷由该点移动到零势能点时，电场力所做的功．由于本题中移动的是负电荷，故不难理解：A 、B 、D 三点的电势应等于单位负电荷由该点移到零势能点(C 点)时，电场力所做的功的负值，即φA ＝－W AC |q|＝－W AB ＋W BC |q|＝－3.0×10－8＋1.5×10－83.0×10－9V ＝－15 V φB ＝－W BC |q|＝－1.5×10－83.0×10－9V ＝－5 V φD ＝－W DC |q|＝W CD |q|＝9.0×10－93.0×10－9V ＝3 V.。

物理选修3-1教案〔一〕第一章静电场1.1 电荷及其守恒定律一、起电方法的实验探究1.物体有了吸引轻小物体的性质，就说物体带了电或有了电荷。

2．两种电荷自然界中的电荷有2种，即正电荷和负电荷．如：丝绸摩擦过的玻璃棒所带的电荷是正电荷；用枯燥的毛皮摩擦过的硬橡胶棒所带的电荷是负电荷．同种电荷相斥，异种电荷相吸．〔相互吸引的肯定是带异种电荷的物体吗？〕不肯定，除了带异种电荷的物体相互吸引之外，带电体有吸引轻小物体的性质，这里的“轻小物体〞可能不带电．3．起电的方法使物体起电的方法有三种：摩擦起电、接触起电、感应起电○1摩擦起电：两种不同的物体原子核束缚电子的能力并不相同．两种物体相互摩擦时，束缚电子能力强的物体就会得到电子而带负电，束缚电子能力弱的物体会失去电子而带正电．〔正负电荷的分开与转移〕○2接触起电：带电物体由于缺少(或多余)电子，当带电体与不带电的物体接触时，就会使不带电的物体上失去电子(或得到电子)，从而使不带电的物体由于缺少(或多余)电子而带正电(负电)．〔电荷从一个物体转移到另一个物体〕○3感应起电：当带电体靠近导体时，导体内的自由电子会向靠近或远离带电体的方向移动．〔电荷从物体的一局部转移到另一局部〕三种起电的方法不同，但实质都是发生电子的转移，使多余电子的物体(局部)带负电，使缺少电子的物体(局部)带正电．在电子转移的过程中，电荷的总量保持不变．二、电荷守恒定律1、电荷量：电荷的多少。

在国际单位制中，它的单位是库仑，符号是C.2、元电荷：电子和质子所带电荷的绝对值均为1.6×10－19C，全部带电体的电荷量等于e或e的整数倍。

〔元电荷就是带电荷量足够小的带电体吗？提示：不是，元电荷是一个抽象的概念，不是指的某一个带电体，它是指电荷的电荷量．其它任何带电体所带电荷量是1.6×10－19C的整数倍．〕3、比荷：粒子的电荷量与粒子质量的比值。

4、电荷守恒定律表述1：电荷守恒定律：电荷既不能凭空产生，也不能凭空消逝，只能从一个物体转移到另一个物体，或从物体的一局部转移到另一局部,在转移的过程中，电荷的总量保持不变。
