3-1 第一章 第4节 电势能和电势

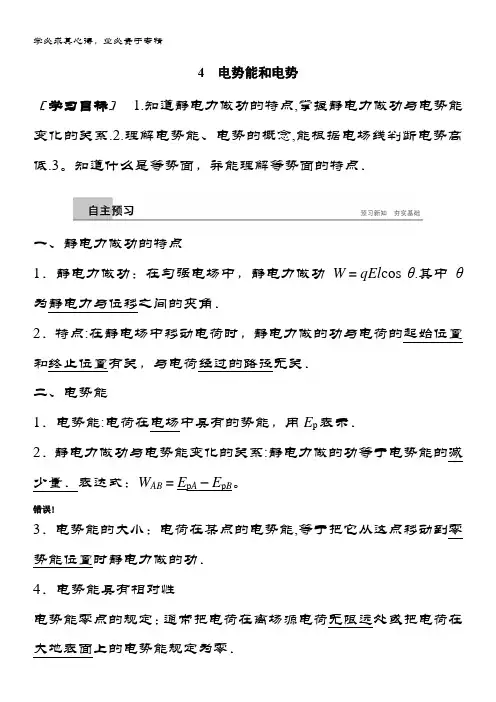

4电势能和电势［学习目标］ 1.知道静电力做功的特点,掌握静电力做功与电势能变化的关系.2.理解电势能、电势的概念,能根据电场线判断电势高低.3。

知道什么是等势面，并能理解等势面的特点．一、静电力做功的特点1．静电力做功：在匀强电场中，静电力做功W＝qEl cos θ.其中θ为静电力与位移之间的夹角．2．特点:在静电场中移动电荷时，静电力做的功与电荷的起始位置和终止位置有关，与电荷经过的路径无关．二、电势能1．电势能:电荷在电场中具有的势能，用E p表示．2．静电力做功与电势能变化的关系:静电力做的功等于电势能的减少量．表达式：W AB＝E p A－E p B。

错误!3．电势能的大小：电荷在某点的电势能,等于把它从这点移动到零势能位置时静电力做的功．4．电势能具有相对性电势能零点的规定：通常把电荷在离场源电荷无限远处或把电荷在大地表面上的电势能规定为零．三、电势1．定义：电荷在电场中某一点的电势能与它的电荷量的比值．2．公式：φ＝错误!。

3．单位:国际单位制中,电势的单位是伏特，符号是V，1 V＝1 J/C. 4．电势高低的判断:沿着电场线的方向电势逐渐降低．5．电势的标量性：电势是标量，只有大小，没有方向，但有正、负之分,电势为正表示比零电势高，电势为负表示比零电势低．6．电势的相对性:零电势点的规定原则，一般选大地或离场源电荷无限远处的电势为零，只有规定了电势零点才能确定某点的电势大小．四、等势面1．定义：电场中电势相同的各点构成的面．2．等势面的特点(1）在同一等势面上移动电荷时静电力不做功（选填“做功”或“不做功")．（2)等势面一定跟电场线垂直，即跟电场强度的方向垂直．(3)电场线总是由电势高的等势面指向电势低的等势面．［即学即用］1．判断下列说法的正误．(1)电荷从电场中的A点运动到B点，路径不同，电场力做功的大小就可能不同．(×）(2）正电荷沿着电场线运动,电场力对正电荷做正功，负电荷逆着电场线运动，电场力对负电荷做正功．（√）(3）电场力做正功，电荷的电势能减少,电场力做负功，电荷的电势能增加．（√）(4)正电荷和负电荷沿着电场线运动,电势能均减少．（×)（5）电荷在电势高处具有的电势能大．（×)（6）沿电场线方向电势降低,与试探电荷的电性无关．(√) 2．如图1所示，把电荷量为－5×10－9 C的电荷,从电场中的A点移到B点,其电势能________（选填“增大”或“减小”)．若A点电势为φA＝15 V，B点电势为φB＝10 V，则电荷在A点和B点具有的电势能分别为E p A＝__________ J，E p B＝__________ J,此过程电场力所做的功W AB＝__________ J。

高中物理选修3-1电势能和电势知识点总结人教版选修3-1第一章静电场第4节《电势能和电势》一直是高二学生学习难点，我们要掌握好这一节的知识点。

下面是本人给大家带来的高中物理电势能和电势知识点，希望对你有帮助。

高中物理电势能和电势知识点一、电势差：电势差等于电场中两点电势的差值。

电场中某点的电势，就是该点相对于零势点的电势差。

(1)计算式(2)单位：伏特(V)(3)电势差是标量。

其正负表示大小。

二、电场力的功电场力做功的特点：电场力做功与重力做功一样，只与始末位置有关，与路径无关。

1. 电势能：电荷处于电场中时所具有的,由其在电场中的位置决定的能量称为电势能.注意：系统性、相对性2. 电势能的变化与电场力做功的关系(1)电荷在电场中具有电势能。

(2)电场力对电荷做正功，电荷的电势能减小。

(3)电场力对电荷做负功，电荷的电势能增大。

(4)电场力做多少功，电荷电势能就变化多少。

(5)电势能是相对的，与零电势能面有关(通常把电荷在离场源电荷无限远处的电势能规定为零，或把电荷在大地表面上电势能规定为零。

)(6)电势能是电荷和电场所共有的，具有系统性。

(7)电势能是标量。

3. 电势能大小的确定电荷在电场中某点的电势能在数值上等于把电荷从这点移到电势能为零处电场力所做的功。

三、电势电势：置于电场中某点的试探电荷具有的电势能与其电量的比叫做该点的电势。

是描述电场的能的性质的物理量。

其大小与试探电荷的正负及电量q均无关，只与电场中该点在电场中的位置有关，故其可衡量电场的性质。

单位：伏特(V)标量1. 电势的相对性：某点电势的大小是相对于零点电势而言的。

零电势的选择是任意的，一般选地面和无穷远为零势能面。

2. 电势的固有性：电场中某点的电势的大小是由电场本身的性质决定的，与放不放电荷及放什么电荷无关。

3. 电势是标量,只有大小,没有方向.(负电势表示该处的电势比零电势处电势低.)4. 计算时EP,q, 都带正负号。

第4节电势能和电势1.静电力做功与路径无关，只与电荷的初、末位置有关；静电力做的功等于电势能的减少量。

2．电荷在某点的电势能，等于把它从该点移到零势能位置时静电力所做的功。

3．沿电场线方向，电势逐渐降低。

4．电场线跟等势面垂直，并且由电势高的等势面指向电势低的等势面。

5．无论粒子电性如何，当粒子垂直进入匀强电场后，电场力一定做正功。

一、静电力做功的特点在静电场中移动电荷时，静电力做的功与电荷的起始位置和终止位置有关，与电荷经过的路径无关。

二、电势能1．概念电荷在静电场中具有的势能。

用E p表示。

2．静电力做功与电势能变化的关系静电力做的功等于电势能的减少量，W AB＝E p A－E p B。

错误!3．电势能的大小 电荷在某点的电势能，等于把它从这点移动到零势能位置时静电力做的功。

4．零势能位置 电场中规定的电势能为零的位置，通常把离场源电荷无穷远处或大地处的电势能规定为零。

三、电势1．定义：电荷在电场中某一点的电势能与它的电荷量的比值。

2．公式：φ＝E p q。

3．单位：国际单位制中，电势的单位是伏特，符号是V,1 V ＝1 J/C 。

4．特点(1)相对性：电场中各点电势的高低，与所选取的零电势的位置有关，一般情况下取无穷远或地球为零电势位置。

(2)标矢性：电势是标量，只有大小，没有方向，但有正负。

5．与电场线关系：沿电场线方向电势逐渐降低。

四、等势面1．定义电场中电势大小相同的各点构成的面叫做等势面。

2．等势面与电场线的关系(1)电场线跟等势面垂直。

(2)电场线由电势高的等势面指向电势低的等势面。

1．自主思考——判一判(1)只要电荷在电场中移动，电场力一定做功。

(×)(2)电场力做功与重力做功类似，与初末位置有关，与路径无关。

(√)(3)电势有正、负，是矢量。

(×)(4)在匀强电场中沿电场线方向，电势降低最快。

(√)(5)等势面上，不仅各点电势相同，电场强度也一定相同。

(×)(6)电势能是相对的，规定不同的零势能点，电荷在电场中某点的电势能不同。

第|一章 4根底夯实一、选择题(1～4题为单项选择题,5～7题为多项选择题),在O点的点电荷＋Q形成的电场中,试探电荷＋q由A点移到B点电场力做功为W1 ,以OA为半径画弧交OB于C ,再把试探电荷由A点移到C点电场力做功为W2 ,由C点移到B点电场力做功为W3 ,那么三者关系为()A．W1＝W2＝W3<0B．W1>W2＝W3>0C．W1＝W3>W2＝0 D．W3>W1＝W2＝0答案：C解析：因A、C两点处于同一等势面上,所以W1＝W3>W2＝0 ,所以C正确.2．(江西师大附中2021～2021学年高二上学期检测)将一带电荷量为－q的试探电荷从无穷远处移到电场中的A点,该过程中电场力做功为W,假设规定无穷远处的电势为零,那么试探电荷在A点的电势能及电场中A点的电势分别为()A．－W ,Wq B．W ,－WqC．W ,Wq D．－W ,－Wq答案：A解析：依题意,电荷量为－q的试探电荷从无穷远处被移到电场中的A点时,电场力做的功为W,那么试探电荷的电势能减少W,无穷远处该试探电荷的电势能为零,那么该试探电荷在A点的电势能为E p＝－W ,A点的电势φA＝E p－q＝－W－q＝Wq,应选项A正确.3．如下图,某区域电场线左右对称分布,M、N为对称线上的两点.以下说法正确的选项是()A．M点电势一定低于N点电势B．M点场强一定大于N点场强C．正电荷在M点的电势能大于在N点的电势能D．将电子从M点移动到N点,电场力做正功答案：C解析：从图示电场线的分布示意图可知,MN所在直线的电场线方向由M指向N,那么M点电势一定高于N点电势；由于N点所在处电场线分布密,所以N点场强大于M点场强；正电荷在电势高处电势能大,故在M点电势能大于在N点电势能；电子从M点移动到N点,要克服电场力做功.综上所述,C选项正确.4．(曲阜师大附中2021～2021学年高二上学期检测)如下图为某示波管内的聚焦电场,实线和虚线分别表示电场线和等势线.两电子分别从a、b两点运动到c点,设电场力对两电子做的功分别为W a和W b ,a、b两点的电场强度大小分别为E a和E b ,那么()A．W a＝W b ,E a>E b B．W a≠W b ,E a>E bC．W a＝W b ,E a<E b D．W a≠W b ,E a<E b答案：A解析：a、b两点在同一等势线上,所以从a运动到c和从b运动到c电场力做的功相等,即W a＝W b；由电场线的特点知,a点所处位置的电场线比b点的密,故电场强度大,即E a>E b ,综上所述,选项A正确.A、B两点,以下判断正确的选项是()A．电势φA>φB ,场强E A>E BB．电势φA>φB ,场强E A<E BC．将电荷量为q的正电荷从A点移到B点,电场力做正功,电势能减少D．将电荷量为q的负电荷分别放在A、B两点,电荷具有的电势能E p A>E p B答案：BC解析：顺着电场线电势逐渐降低,即φA>φB ,由电场线疏密可知,E A<E B ,故A错,B对；由电场力做功与电势能变化的关系可知,＋q从A移到B ,电场力做正功,电势能减少,C对；负电荷从A移到B ,电场力做负功,电势能增加,E p A<E p B ,故D错..两粒子M、N质量相等,所带电荷的绝|对值也相等.现将M、N从虚线上的O点以相同速率射出,两粒子在电场中运动的轨迹分别如图中两条实线所示.点a、b、c为实线与虚线的交点,O点电势高于c点.假设不计重力,那么()A．M带负电荷,N带正电荷B．N在a点的速度与M在c点的速度大小相等C．N在从O点运动至|a点的过程中克服电场力做功D．M在从O点运动至|b点的过程中,电场力对它做的功等于零答案：BD解析：由O点电势高于c点电势知,场强方向垂直虚线向下,由两粒子运动轨迹的弯曲方向知N粒子所受电场力方向向上,M粒子所受电场力方向向下,故M粒子带正电、N粒子带负电,A错误 .N粒子从O点运动到a点,电场力做正功.M粒子从O点运动到c点电场力也做正功.因为U aO＝U Oc ,且M、N粒子质量相等,电荷的绝|对值相等,由动能定理易知B 正确.因O点电势低于a点电势,且N粒子带负电,故N粒子运动中电势能减少,电场力做正功,C错误.O、b两点位于同一等势线上,D正确.7．(吉林一中2021～2021学年高二上学期检测)如下图,某点O处固定点电荷＋Q ,另一带电－q的粒子以O为焦点做椭圆轨道运动,运动过程中经过最|近点a和最|远点b,下述说法正确的选项是()A．粒子在a点运动速率大于在b点速率B．粒子在a点运动加速度大于在b点加速度C．粒子在a点的电势能大于在b点的电势能D．＋Q所产生的电场中,a点电势高于b点答案：ABD解析：C粒子在从b到a的过程中,电场力做正功,动能增大,电势能减小；粒子在从a 到b的过程中,电场力做负功,动能减小,电势能增大,可知粒子在a点的动能大于在b点的动能,那么粒子在a点运动速率大于在b点速率,粒子在a点电势能小于在b点电势能.故A正确,C错误 .粒子在运动过程中只受到库仑力作用,粒子在a点离Q点近,根据库仑定律分析可知粒子在a点受到的库仑力大,加速度大,故B正确.＋Q所产生的电场中, 电场线从Q出发到无穷远终止,a点离Q较近,电势较高.故D正确.二、非选择题,在场强E ＝104N/C 的水平匀强电场中 ,有一根长l ＝15cm 的细线 ,一端固定在O 点 ,另一端系一个质量m ＝3g 、电荷量q ＝2×10－6C 的带正电小球 ,当细线处于水平位置时 ,小球从静止开始释放 ,g 取10m/s 2 .求：(1)小球到达最|低点B 的过程中重力势能、电势能分别变化了多少 ?(2)假设取A 点电势为零 ,小球在B 点的电势能、电势分别为多大 ?(3)小球到B 点时速度为多大 ?绳子张力为多大 ?答案：(1)×10－3J 电势能增加3×10－3J (2)3×10－3J ×103V (3)1m/s 5×10－2N 解析：(1)从A →B 重力做正功 ,重力势能减少ΔE ＝W G ＝mgL ×10－3J从A →B 电场力做负功 ,电势能增加ΔE p ＝W E ＝EqL ＝3×10－3J(2)假设取φA ＝0 ,那么E pB ＝3×10－3JφB ＝E pB q ×103V (3)从A →B 由动能定理知mgL －EqL ＝12m v 2B代入数据 得v B ＝1m/s在B 点由牛顿第二定律知F －mg ＝m v 2B l代入数据 得F ＝5×10－2N能力提升一、选择题(1～4题为单项选择题 ,5～6题为多项选择题)1．(安徽黄山市2021～2021学年高二上学期期末)一带电粒子从某点电荷电场中的A 点运动到B 点 ,径迹如图中虚线所示 ,不计粒子所受重力 ,那么以下说法正确的选项是( )A ．该电场是某正点电荷电场B ．粒子的速度逐渐增大C ．粒子的加速度逐渐增大D ．粒子的电势能逐渐增大答案：D解析：只知道电场的分布,没法判断是正电荷产生的电场,故A错误；由于带电粒子是从A到B ,带电粒子受电场力的方向大致斜向左方,故电场力做负功,带电粒子的速度减少,故B错误；A点电场线密集,故电场强度大,故粒子在A点受到的电场力大于B点,由牛顿第二定律可得在A点的加速度大于B点,故C错误；由于带电粒子是从A到B ,带电粒子受电场力的方向大致斜向左方,故电场力做负功,带电粒子的电势能增大,故D正确.2．(河北冀州中学2021～2021学年高二上学期期中)位于A、B处的两个带有不等量负电的点电荷在平面内电势分布如下图,图中实线表示等势线,那么()A．a点和b点的电场强度相同B．正电荷从c点移到d点,电场力做正功C．负电荷从a点移到c点,电场力做正功D．正电荷从e点沿图中虚线移到f点电势能不变答案：C解析：同一检验电荷在a、b两点受力方向不同,所以A错误；因为A、B两处有负电荷,所以,等势线由外向内表示的电势越来越低.将正电荷从c点移到d点,正电荷的电势能增加,静电力做负功,B错误；负电荷从a点移到c点,电势能减少,静电力做正功,C正确；正电荷沿虚线从e点移到f点的过程中,电势先降低再升高,电势能先减小后增大,D错误.3．(合肥一中2021～2021学年高二上学期期中)在竖直向上的匀强电场中,一根不可伸长的绝|缘细绳的一端系着一个带电小球,另一端固定于O点,小球在竖直平面内做匀速圆周运动,最|高点为a,最|低点为b,不计空气阻力,那么()A．小球带负电B．电场力跟重力平衡C．小球在从a点运动到b点的过程中,电势能减小D．小球在运动过程中机械能守恒答案：B解析：因为小球在竖直平面内做匀速圆周运动,受到重力、电场力和细绳的拉力,电场力与重力平衡,那么知小球带正电,故A错误,B正确；小球在从a点运动到b点的过程中,电场力做负功,小球的电势能增大,故C错误；由于电场力做功,所以小球在运动过程中机械能不守恒,故D错误.应选B .4.(沈阳市2021～2021学年高二上学期期末)真空中相距为3a的两个点电荷M、N分别固定于x轴上x1＝0和x2＝3a的两点上,在它们连线上各点场强随x变化关系如下图,以下判断中正确的选项是()A．x＝a点的电势高于x＝2a点的电势B．点电荷M、N所带电荷量的绝|对值之比为4∶1C．点电荷M、N一定为异种电荷D．x＝2a处的电势一定为零答案：B解析：由于不知道M、N的所带电荷的性质,故需要讨论,假设都带正电荷,那么0～2a 场强的方向向右,而沿电场线方向电势降低,故x＝a点的电势高于x＝2a点的电势；假设都带负电荷,那么0～2a场强的方向向左,故x＝a点的电势低于x＝2a点的电势,故A错误.M在2a处产生的场强E1＝kQ M(2a)2,而N在2a处产生的场强E2＝KQ Na2,由于2a处场强为0 ,故E1＝E2 ,所以Q M＝4Q N ,故B正确.由于M、N之间的场强的方向相反,故点电荷M、N一定为同种电荷,故C错误.由于电势是一个相对性的概念,即零电势的选择是任意的,人为的,故x＝2a处的电势可以为零,也可以不为零,故D错误.5．如下图,Q1、Q2为两个固定点电荷,其中Q1带正电,它们连线的延长线上有a、b 两点.一正试探电荷以一定的初速度沿直线从b点开始经a点向远处运动,其速度图象如下图,那么()A．Q2带正电B．Q2带负电C．试探电荷从b到a的过程中电势能增大D．试探电荷从b到a的过程中电势能减小答案：BC解析：逐项分析如下：选项诊断结论A 由v －t 图 ,v ↓ ,故试探电荷受向左的库仑力 ,因此Q 2带负电 × B同上 √ C由于静电力(库仑力)做负功 ,故其电势能增大 √ D 同选项C ×6.(沈阳市东北育才学校2021～2021学年高二检测)如下图 ,真空中有一个固定的点电荷 ,电荷量为＋Q .图中的虚线表示该点电荷形成的电场中的四个等势面 .有两个一价离子M 、N (不计重力 ,也不计它们之间的电场力)先后从a 点以相同的速率v 0射入该电场 ,运动轨迹分别为曲线apb 和aqc ,其中p 、q 分别是它们离固定点电荷最|近的位置 .以上说法中正确的选项是( )A ．M 一定是正离子 ,N 一定是负离子B ．M 在p 点的速率一定大于N 在q 点的速率C ．M 在b 点的速率一定大于N 在c 点的速率D ．M 从p →b 过程电势能的增量一定小于N 从a →q 电势能的增量答案：BD解析：根据轨迹向合外力的方向弯曲可知 ,M 一定是负离子 ,N 一定是正离子 ,A 错误；M 离子从a 到p 静电力做正功 ,动能增加 ,N 离子从a 到q 静电力做负功 ,动能减少 ,而初速度相等 ,故M 在p 点的速率一定大于N 在q 点的速率 ,B 正确；abc 在同一等势面上 ,离子由a 到b 和由a 到c 电场力都不做功 ,故M 在b 点的速率等于N 在c 点的速率 ,C 错误；由等势面可知φq >φp ,所以M 从p →b 过程电势能的增量小于N 从a →q 电势能的增量 ,故D 正确 .二、非选择题7.(吉林市第|一中学2021～2021学年高二上学期检测)如下图 ,倾角为θ的斜面处于竖直向下的匀强电场中 ,在斜面上某点以初速度v 0水平抛出一个质量为m 的带正电小球 ,小球受到的电场力与重力相等 ,地球外表重力加速度为g ,设斜面足够长 ,求：(1)小球经多长时间落到斜面上；(2)从水平抛出至|落到斜面的过程中 ,小球的电势能减少了多少 ?答案：(1)v 0tan θg(2)电势能减小了m v 20tan 2θ 解析：(1)小球在运动过程中Eq ＋mg ＝maEq ＝mg ,得a ＝2gy ＝12at 2 x ＝v 0t又y x＝tan θ 得t ＝v 0tan θg(2)y ＝12at 2＝12×2g ×(v 0tan θg )2＝v 20tan 2θg电场力做正功 ,电势能减小 ,那么有：ΔE ＝－W 电＝－Eqy ＝－mgy ＝－m v 20tan 2θ。

第一章 4[练案4]基础夯实一、选择题(1～4题为单选题，5、6题为多选题)1．(2019·广东省湛江市高二上学期期末)下列有关电场线、电势能、电势的说法中正确的是(B)A．正电荷沿电场线的方向运动电势能越来越大B．沿电场线的方向电势越来越低C．电荷在电势越高的地方电势能越大D．电势能越大的地方电场线越密解析：沿电场线的方向电势降低，正电荷沿电场线的方向运动电势能越来越小，而负电荷沿电场线的方向运动电势能越来越大，故A错误；根据电场线的物理意义知，沿电场线的方向电势越来越低，故B正确；正电荷在电势越高的地方电势能越大，负电荷在电势越高的地方电势能越小，故C错误；电势能与电场线的疏密没有直接关系，故D错误。

2．在如图所示的四种电场中，分别标记有a、b两点。

其中a、b两点的电势相等，电场强度相同的是(B)A．甲图中与点电荷等距的a、b两点B．乙图中两等量异号电荷连线的中垂线上与连线等距的a、b两点C．丙图中两等量同号电荷连线的中垂线上与连线等距的a、b两点D．丁图中匀强电场中的a、b两点解析：甲图中场强大小相同，方向不同，电势φa＝φb。

乙图中场强大小、方向皆相同，电势φa＝φb。

丙图中场强大小相同，方向相反，电势φa＝φb。

丁图中场强大小，方向皆相同，电势φa<φb。

3．某静电场的电场线分布如图，图中P、Q两点的电场强度的大小分别为E P和E Q，电势分别为φP和φQ，则(D)A．E P＞E Q，φP＜φQ B．E P＜E Q，φP＞φQC．E P＜E Q，φP＜φQ D．E P＞E Q，φP＞φQ解析：由图P点电场线密，电场强度大，则E P＞E Q。

沿电场线的方向电势降低，则有φP ＞φQ。

故D正确，故选D。

4．(2019·海南省文昌中学高二上学期期末)如图所示，虚线AB和CD分别为椭圆的长轴和短轴，相交于O点，两个等量异号点电荷分别处于椭圆的两个焦点M、N上，下列说法中正确的是(C)A．C点的电势高于D点的电势B．O点的电场强度为零C．A、B两点的电场强度相同D．将负电荷从C移到D的过程中，电势能增加解析：根据等量异种电荷电场线、等势面分布特点知，OCD在同一条等势线上，所以D 点电势等于C点电势。

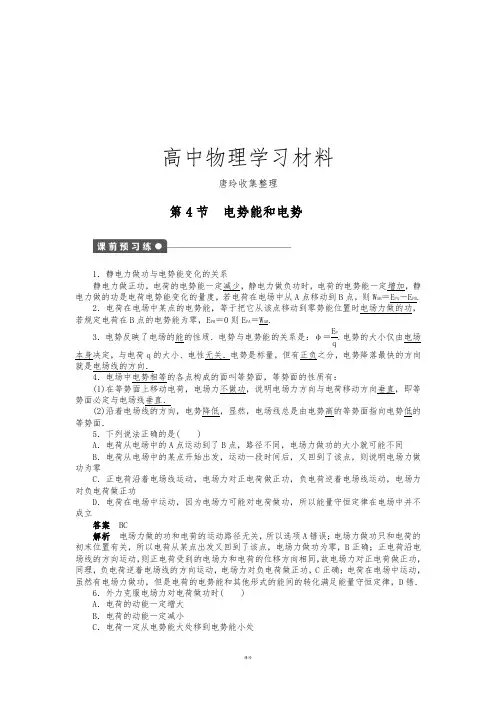

高中物理学习材料唐玲收集整理第4节 电势能和电势1．静电力做功与电势能变化的关系静电力做正功，电荷的电势能一定减少，静电力做负功时，电荷的电势能一定增加，静电力做的功是电荷电势能变化的量度，若电荷在电场中从A 点移动到B 点，则W AB ＝E PA －E PB .2．电荷在电场中某点的电势能，等于把它从该点移动到零势能位置时电场力做的功，若规定电荷在B 点的电势能为零，E PB ＝0则E PA ＝W AB .3．电势反映了电场的能的性质．电势与电势能的关系是：φ＝E P q.电势的大小仅由电场本身决定，与电荷q 的大小、电性无关．电势是标量，但有正负之分，电势降落最快的方向就是电场线的方向．4．电场中电势相等的各点构成的面叫等势面，等势面的性质有：(1)在等势面上移动电荷，电场力不做功，说明电场力方向与电荷移动方向垂直，即等势面必定与电场线垂直．(2)沿着电场线的方向，电势降低，显然，电场线总是由电势高的等势面指向电势低的等势面．5．下列说法正确的是( )A ．电荷从电场中的A 点运动到了B 点，路径不同，电场力做功的大小就可能不同B ．电荷从电场中的某点开始出发，运动一段时间后，又回到了该点，则说明电场力做功为零C ．正电荷沿着电场线运动，电场力对正电荷做正功，负电荷逆着电场线运动，电场力对负电荷做正功D ．电荷在电场中运动，因为电场力可能对电荷做功，所以能量守恒定律在电场中并不成立答案 BC解析 电场力做的功和电荷的运动路径无关，所以选项A 错误；电场力做功只和电荷的初末位置有关，所以电荷从某点出发又回到了该点，电场力做功为零，B 正确；正电荷沿电场线的方向运动，则正电荷受到的电场力和电荷的位移方向相同，故电场力对正电荷做正功，同理，负电荷逆着电场线的方向运动，电场力对负电荷做正功，C 正确；电荷在电场中运动，虽然有电场力做功，但是电荷的电势能和其他形式的能间的转化满足能量守恒定律，D 错．6．外力克服电场力对电荷做功时( )A ．电荷的动能一定增大B ．电荷的动能一定减小C ．电荷一定从电势能大处移到电势能小处D．电荷一定从电势能小处移到电势能大处答案 D7．如图1所示，Q是带正电的点电荷，P1、P2为其电场中的两点．若E1、E2为P1、P2两点的电场强度的大小，φ1、φ2为P1、P2两点的电势，则( )图1A．E1>E2，φ1>φ2 B．E1>E2，φ1<φ2C．E1<E2，φ1>φ2 D．E1<E2，φ1<φ2答案 A8．图2中的实线表示电场线，虚线表示只受电场力作用的带正电粒子的运动轨迹，粒子先经过M点，再经过N点，可以判定( )图2A．M点的电势大于N点的电势B．M点的电势小于N点的电势C．粒子在M点受到的电场力大于在N点受到的电场力D．粒子在M点受到的电场力小于在N点受到的电场力答案AD解析本题考查考生对电场线的掌握情况．由于沿电场线方向电势逐渐降低，故φM>φN，A项正确，B项错误；由电场线疏密程度表示场强大小知，E M<E N，电场力F＝qE，所以粒子在M点受到的电场力小于在N点受到的电场力，C项错误，D项正确．【概念规律练】知识点一电场力做功的特点图31．如图3所示，在电场强度为E的匀强电场中有相距为L的A、B两点，连线AB与电场线的夹角为θ，将一电荷量为q的正电荷从A点移到B点．若沿直线AB移动该电荷，电场力做的功W1＝________；若沿路径ACB移动该电荷，电场力做的功W2＝________；若沿曲线ADB移动该电荷，电场力做的功W3＝________.由此可知，电荷在电场中移动时，电场力做功的特点是____________________．答案qELcos θqELcos θqELcos θ电场力做功的大小与电荷经过的路径无关，只与电荷的始末位置有关解析路径AB、ACB、曲线ADB在电场线方向上的投影都是BC＝Lcos θ.因此沿这三条路径电荷由A运动到B，电场力做的功都是qELcos θ.因此电场力做功的特点是：与电荷经过的路径无关，只与电荷的始末位置有关．点评电场力做功的大小与电荷经过的路径无关，只与电荷的始末位置有关．知识点二电场力做功与电势能变化的关系2．如图4所示，虚线a、b和c是某静电场中的三个等势面，它们的电势分别为φa、φb和φc，φa>φb>φc，一带正电粒子射入电场中，其运动轨迹如实线KLMN所示．由图可知( )图4A ．粒子从K 到L 的过程中，电场力做负功B ．粒子从L 到M 的过程中，电场力做负功C ．粒子从K 到L 的过程中，电势能增加D ．粒子从L 到M 的过程中，动能减少答案 AC解析 因为运动的粒子带正电，从其轨迹弯曲情况可判定受到的是库仑斥力，所以场源电荷必定为正电荷，即电势高低关系为φa >φb >φc .因此φK ＝φN <φM <φL .所以由K 到L 过程中电场力做负功．电势能增加，A 、C 正确．由L 到M 过程中，电场力做正功，电势能减小，动能增加，B 、D 错误．点评 (1)电场力做功与路径无关，所以当电场中两点的位置确定后，在两点间移动电荷时电场力做功是确定的值，也就是说电荷的电势能变化量是确定的．(2)电场力做功一定伴随着电势能的变化，电势能的变化只有通过电场力做功才能实现，其他力做功不会引起电势能的变化．(3)电场力对电荷做正功，电势能一定减少；电场力对电荷做负功，电势能一定增加．电场力做了多少正功，电势能就减少多少；电场力做了多少负功，电势能就增加多少．3．如图5所示，两个等量的正电荷分别置于P 、Q 两位置，在P 、Q 连线的垂直平分线上有M 、N 两点，另有一试探电荷q ，则( )图5A ．若q 是正电荷，q 在N 点的电势能比在M 点的电势能大B ．若q 是负电荷，q 在M 点的电势能比在N 点的电势能大C ．无论q 是正电荷，还是负电荷，q 在M 、N 两点的电势能一样大D ．无论q 是正电荷还是负电荷，q 在M 点的电势能都比在N 点的电势能小答案 AB解析 由两个等量的正点电荷周围的电场线的分布情况可知，两点电荷连线的中垂线上的电场方向是：由连线的中点沿中垂线指向无穷远处．正电荷从N 点移到M 点，电场力做正功，电势能减小；负电荷从N 点移到M 点，电场力做负功，电势能增大．选项A 、B 正确．知识点三 电势4．关于电势，下列说法正确的是( )A ．电场中某点的电势，其大小等于单位正电荷由该点移动到零电势点时，电场力所做的功B ．电场中某点的电势与零电势点的选取有关C ．由于电势是相对的，所以无法比较电场中两点的电势高低D ．电势是描述电场能的性质的物理量答案 ABD解析 由电势的定义可知A 正确．由于电势是相对量，电势的大小与零电势点的选取有关，故B 正确．虽然电势是相对的，但电势的高低是绝对的，因此C 错误．电势与电势能相联系，它是描述电场能的性质的物理量，故D 正确．点评 (1)电势是表征电场中某点能的性质的物理量，仅与电场中某点性质有关，与电场力做功的值及试探电荷的电荷量、电性无关，电势的大小为φ＝E p q. (2)电势是相对的，电势零点的选取是任意的，但以方便为原则．如果没有特别规定，一般选无穷远或大地的电势为零．(3)电势是标量，只有大小，没有方向，在规定了零电势点后，电场中各点的电势可以是正值，也可以是负值，正值表示该点电势比零电势点电势高，负值表示该点电势比零电势点电势低，所以，同一电场中，正电势一定高于负电势．5．如果把q ＝1.0×10－8 C 的电荷从无穷远移到电场中的A 点，需要克服静电力做功W＝1.2×10－4 J ，那么，(1)q 在A 点的电势能和A 点的电势各是什么？(2)q 未移入电场前A 点的电势是多少？答案 (1)1.2×10－4 J 1.2×104 V (2)1.2×104 V解析 (1)静电力做负功，电势能增加，无穷远处的电势为零，电荷在无穷远处的电势能也为零，即φ∞＝0，E p ∞＝0.由W ∞A ＝E p ∞－E pA 得E pA ＝E p ∞－W ∞A ＝0－(－1.2×10－4 J)＝1.2×10－4 J再由φA ＝E PA q得φA ＝1.2×104 V (2)A 点的电势是由电场本身决定的，跟A 点是否有电荷存在无关，所以q 移入电场前，A 点的电势仍为1.2×104 V.知识点四 等势面6．如图6所示，实线表示一簇关于x 轴对称的等势面，在轴上有A 、B 两点，则( )图6A ．A 点场强小于B 点场强B ．A 点场强方向指向x 轴负方向C ．A 点场强大于B 点场强D ．A 点电势高于B 点电势答案 AD解析 由电场线与等势面的关系可知，电场线一定与等势面垂直，且从电势较高的等势面指向电势较低的等势面，作出相对应的电场线分布，如右图所示，则可知A 、B 两点处的场强方向应与x 轴同向，由电场线的疏密可知，A 点处的场强E A 小于B 点处的场强E B ，故正确选项为A 、D.7．如图7所示，虚线a 、b 、c 为三个同心圆面，圆心处为一个点电荷．现从c 外面一点P 以相同的速率发射两个电荷量、质量都相等的带电粒子，分别沿PM 、PN 运动到M 、N ，M 、N 两点都位于圆周c 上，以下判断正确的是( )图7A ．两粒子带同种电荷B ．两粒子带异种电荷C．到达M、N时两粒子速率仍相等D．到达M、N时两粒子速率不相等答案BD解析由两个粒子轨迹的弯曲情况可看出，到达M的粒子受的是库仑斥力，到达N的粒子受的是库仑引力，所以两个粒子电性一定不同，A错误，B正确；因为P和M、N不在同一个等势面上，所以由P到M和由P到N时电场力都要做功，但因P到M的过程中是在斥力作用下靠近，电场力做负功，所以动能减少，故v M<v P；由P到N的过程中是在引力作用下靠近，电场力做正功，所以动能增加，故v N>v P，因此到达M、N两点时速率v M<v N，C错误，D 正确．【方法技巧练】电场中电势高低的判断方法8．在静电场中，把一个电荷量q＝2.0×10－5C的负电荷由M点移到N点，静电力做功6.0×10－4J，由N点移到P点，静电力做负功1.0×10－3J，则M、N、P三点电势高低关系是怎样的？答案φN>φM>φPN静电力做正功，而负电荷受静电力与场强方向相反，即逆着电场线移动，则可确定N 点在M点左侧．由N→N静电力做正功，而负电荷受静电力与场强方向相反，即逆着电场线移动，则可确定N点在M点左侧．由N→P静电力做负功，即沿着电场线方向移动，又因1.0×10－3 J>6.0×10－4 J，所以肯定移过了M点，所以P点位于M点右侧．这样，M、N、P三点电势的高低关系是φN>φM>φP.方法总结电场中两点电势高低的比较方法：(1)根据电场力做功判断①在两点间移动正电荷，如果电场力做正功，则电势是降低的，如果电场力做负功，则电势升高．②在两点间移动负电荷，如果电场力做正功，则电势升高，如果电场力做负功，则电势降低．(2)根据电场线确定电场线的方向就是电势降低最快的方向．(3)根据电荷电势能的变化判断①如果在两点间移动正电荷时：电势能增加，则电势升高；电势能减少，则电势降低．②如果在两点间移动负电荷时：电势能增加，则电势降低；电势能减少，则电势升高．1．下列关于电势高低的判断，正确的是( )A．负电荷从A点移到B点时，电场力做负功，A点的电势一定较高B．负电荷从A点移到B点时，电势能增加，A点的电势一定较低C．正电荷从A点移到B点时，其电势能增加，A点的电势一定较低D．正电荷只在电场力作用下，从A点移到B点，A点的电势一定较高答案AC2．若带正电荷的运动小球只受到电场力的作用，则它在任意一段时间内( )A．一定沿电场线由高电势处向低电势处运动B．一定沿电场线由低电势处向高电势处运动C．不一定沿电场线运动，但一定由高电势处向低电势处运动D．不一定沿电场线运动，也不一定由高电势处向低电势处运动答案 D解析由于不知小球的初速度情况，故不能确定小球运动方向．图83．如图8所示，一带负电粒子以某速度进入水平向右的匀强电场中，在电场力作用下形成图中所示的运动轨迹．M和N是轨迹上的两点，其中M点在轨迹的最右点．不计重力，下列表述正确的是( )A．粒子在M点的速率最大B．粒子所受电场力沿电场方向C．粒子在电场中的加速度不变D．粒子在电场中的电势能始终在增加答案 C解析粒子带负电，所受电场力沿电场反方向，在接近M点的过程中电场力做负功，离开M点的过程中电场力做正功，所以在M点粒子的速率应该最小，A、B错误，粒子在匀强电场中运动，所受电场力不变，加速度不变，C正确，因为动能先减小后增加，所以电势能先增加后减小，D错误．4．某电场的部分电场线如图9所示，A、B是一带电粒子仅在电场力作用下运动轨迹(图中虚线)上的两点，下列说法中正确的是( )图9A．粒子一定是从B点向A点运动B．粒子在A点的加速度小于它在B点的加速度C．粒子在A点的电势能小于它在B点的电势能D．电场中A点的电势高于B点的电势答案 C5．如图10所示，虚线a、b、c表示O处点电荷的电场中的三个等势面，设两相邻等势面的间距相等，一电子射入电场后的运动轨迹如图中实线所示，其中1、2、3、4是运动轨迹与等势面的一些交点．由此可以判定( )图10A．电子在每个位置具有的电势能与动能的总和一定相等B．O处的点电荷一定带正电C．a、b、c三个等势面的电势关系是φa >φb>φcD．电子运动时的电势能先增大后减小答案AD解析电子在运动过程中只有电场力做功，只有电势能和动能的转化，因而电势能与动能的总和不变，A正确．从运动轨迹的弯曲情况可知电子受排斥力作用，所以可判断O点处的电荷为负电荷，根据负点电荷的电场分布可知D正确，C错误．6．下列4个图中，a、b两点电势相等、电场强度矢量也相等的是( )答案 D解析匀强电场的等势面是一系列的平行平面，A中a、b两点不在同一等势面上，所以，这两点的电势是不相等的，但这两点的场强相等；B中a、b两点在同一个等势面上，电势相等，但这两点的场强矢量大小相等、方向不同；C中a、b两点对称于两电荷的连线，所以电势相等，但在中垂线上场强矢量的方向是平行于中垂线的，而且都指向外侧，故两点的场强矢量的方向不同；在D中，a、b两点的电势相等，场强矢量的方向是沿连线的，而且方向相同，故本题选D.7．如图11所示，实直线是某电场中的一条电场线，虚线是该电场中的三条等势线，由图可以得出的正确结论是( )图11A．M点的电势一定高于N点的电势B．M点的场强一定大于N点的场强C．由M点向N点移动电荷时，电势能的改变量与零电势的选取无关D．某电荷在M点或N点具有电势能与零电势的选取无关答案ABC8．如图12所示，在x轴上关于原点O对称的两点固定放置等量异种点电荷＋Q和－Q，x轴上的P点位于－Q的右侧．下列判断正确的是( )图12A．在x轴上还有一点与P点电场强度相同B．在x轴上还有两点与P点电场强度相同C．若将一试探电荷＋Q从P点移至O点，电势能增大D．若将一试探电荷＋Q从P点移至O点，电势能减小答案AC解析在＋Q、－Q连线上及延长线上三个区间内场强方向如图所示，由对称关系可知，在Q左侧与P(－Q)间等距的P′点应与P点场强相同，故选项A正确．在（-Q）、+Q之间各处场强均大于（-Q）、P之间各处场强，故试探电荷+Q从P移至O 点过程中，P→(－Q)做正功W1，由(－Q)→O电场力做负功W2，由上面分析知，|W2|>W1，故电势能增大．C正确．9．在光滑的绝缘平面上，有一个正方形abcd，顶点a、c处分别固定一个正点电荷，电荷量相等，如图13所示．若将一个带负电的粒子置于 b点，自由释放，粒子将沿着对角线bd往复运动．粒子从 b点运动到d点的过程中( )图13 A ．先做匀加速运动，后做匀减速运动B ．先从高电势到低电势，后从低电势到高电势C ．电势能与机械能之和先增大，后减小D ．电势能先减小，后增大答案 D解析 这是等量同种电荷形成的电场，根据这种电场的电场线分布情况，可知在直线bd 上正中央一点的电势最高，所以B 错误．等量同种电荷形成的电场是非匀强的，所以A 错误．负电荷由b 到d 运动的过程中先加速后减速，动能先增大后减小，则电势能先减小后增大，而由能量守恒定律可知电势能与机械能之和保持不变，所以C 错误，D 正确．10．有一带负电的点电荷，从电场中的A 点移到B 点时，克服电场力做功6×10－4 J ．从B 点移到C 点，电场力做功9×10－4 J ，问：(1)若以A 为零势能点，B 、C 两点的电势能各为多少？A 、C 间的电势能之差为多少？(2)若以B 为零势能点，A 、C 两点的电势能各为多少？A 、C 间的电势能之差为多少？ 答案 见解析解析 电场力做功和电势能变化的关系，既适用于正电荷，又适用于负电荷．(1)电荷从A 点移到B 点，克服电场力做功6×10－4 J ，电势能增加6×10－4 J ．故B 点电势能为6×10－4 J.从B 点移到C 点，电场力做功9×10－4 J ，电势能减少9×10－4 J ，故C 点电势能为－3×10－4 J.由于A 为零势能点，故A 、C 间的电势能之差为3×10－4 J.(2)由(1)知，以B 点为零势能点，电荷从A 点移到B 点，电势能增加6×10－4 J 后电势能成为零，故A 点电势能为－6×10－4 J.从B 点移到C 点，电势能减少9×10－4 J ，故C 点电势能为－9×10－4 J ．A 、C 间的电势能之差为3×10－4 J.11．图14为电场的电场线，现将一电荷量q ＝－3.0×10－9 C 的负电荷从A 点移到B 点、从B 点移到C 点，从C 点移到D 点电场力做功分别为：W AB ＝3.0×10－8 J 、W BC ＝1.5×10－8 J 、W CD ＝9.0×10－9 J ．若取C 点电势为零，试求A 、B 、D 三点电势．图14答案 －15 V －5 V 3 V解析 根据电势的概念求解：电场中某点的电势在数值上等于单位正电荷由该点移动到零势能点时，电场力所做的功．由于本题中移动的是负电荷，故不难理解：A 、B 、D 三点的电势应等于单位负电荷由该点移到零势能点(C 点)时，电场力所做的功的负值，即φA ＝－W AC |q|＝－W AB ＋W BC |q|＝－3.0×10－8＋1.5×10－83.0×10－9 V ＝－15 V φB ＝－W BC |q|＝－1.5×10－83.0×10－9 V ＝－5 V φD ＝－W DC |q|＝W CD |q|＝9.0×10－93.0×10－9 V ＝3 V.。

高中物理选修3-1第一章第4节《电势能和电势》导学案教师：嬴本德学生：年级：[考点梳理]【考点一】静电力做功的特点(1)若沿路径1移动电荷，则静电力做功是多少？(2)若沿路径2移动电荷，则静电力做功是多少？(3)若沿路径3移动电荷，则静电力做功是多少？结论：静电力做功只与有关，而与电荷移动的无关。

这与重力做功的特点相一致。

注意：这一结论也适用于飞匀强电场。

思考：静电力做功与重力做功的特点一样吗？【考点二】电势能(1)概念：电荷在电场中具有的势能，这种势能称为电势能，用E p表示，单位：焦耳（J）(2)电场力做功与电势能的关系：，电场力做了多少功，就有多少电势能发生转化，用公式表示为(3)理解：①电势能是 量，只有大小，没有方向，但有正负之分，正负表示电势能的 ；②电势能是 (相对/绝对)的，与零势能位置的选取 (有关/无关)；通常规定 或 处的电势能为零；③电荷在某点的电势能，等于把它从这点移动到 位置时 力所做的功； ④不论正负电荷，只要电场力做正功，电势能一定 (减少/增大)，反之亦然；⑤在同一电场中，同样从A 点到B 点，移动正电荷与移动负电荷，电势能的变化是 的。

[典例1]下列说法正确的是（ ）A ．电场中顺着电场线移动电荷，电场力做功，电荷电势能减少B ．在电场中逆着电场线移动电荷，电场力做功，电荷电势能减少C ．在电场中顺着电场线移动正电荷，电场力做正功，电荷电势能减少D ．在电场中逆着电场线移动负电荷，电场力做负功，电荷电势能增加 比较电场中两点电势能大小的方法①公式法：q E p ϕ=（电荷不运动时） 该公式还可以用来判断电场中某点电势能的正负值 ②做功法：p E W ∆-=电（电荷运动的情况）③能量守恒法：若在电场中只有电场力做功，根据能量守恒定律：动能+电势能=定值。

即动能增大，电势能必减小；动能减小，电势能必增大。

【考点三】电势(1)定义：电荷在电场中某一点的 与它的 的比值。

§1.4 电势能和电势【学习目标】1.知道静电力做功的特点，掌握静电力做功与电势能变化的关系.2.理解电势能、电势的概念，能根据电场线判断电势高低.3.知道什么是等势面，并能理解等势面的特点．【阅读要求及检测】阅读课本P15-19回答下列问题：1．怎样计算电场力的功？2．什么是电势能？电场力做功与电势能的变化之间关系如何？3．什么是电势？电势的零点如何选取？等势面特点？【要点精讲与典型例题】1.电场力的功与路径无关,只与初末位置有关,注意功的正负,与重力做功对比理解2.电势能ＷAB=EPA- EPB①定义：电荷在电场中所具有的与电荷位置有关的势能。

②势能零点：规定无穷远处或大地为势能零点。

③电场力做功与电势能的变化：电场力做正功电势能减少，电场力做负功电势能增加。

=EP/q3.电势定义：电场中某点到该参考点的电势差就等于该点的电势。

由电势差的定义可知：电场中某点的电势，等于单位正电荷由该点移动到参考点（零电势点）时电场力所做得功。

4.等势面(1)等势面的特点及应用①在等势面上移动电荷时静电力不做功，电荷的电势能不变．②电场线跟等势面垂直，并且由电势高的等势面指向电势低的等势面，由此可以绘制电场线，从而可以确定电场的大体分布．③等差等势面密的地方，电场强度较强；等差等势面疏的地方，电场强度较弱，由等差等势面的疏密可以定性确定场强大小．④任意两个等势面都不相交．(2)正负点电荷、两个同号/异号点电荷、匀强电场的等势面分布：①点电荷的等势面是以点电荷为球心的一簇球面．②等量异号点电荷的等势面：点电荷的连线上，从正电荷到负电荷电势越来越低，中垂线是一条等势线．③等量同号点电荷的等势面：等量正点电荷连线的中点电势最低，两点电荷连线的中垂线上该点的电势最高，从中点沿中垂线向两侧，电势越来越低．等量负点电荷连线的中点电势最高，两点电荷连线的中垂线上该点的电势最低．从中点沿中垂线向两侧，电势越来越高．④匀强电场的等势面是垂直于电场线的一簇平行等间距的平面．【典型例题】【例1】在点电荷 Q形成的电场中有一点A，当一个－q的检验电荷从电场的无限远处被移到电场中的A点时，电场力做的功为W，则检验电荷在A点的电势能_________,电场中A点的电势分别为______________【例2】将一正电荷从无穷远处移入电场中M点，电势能减少了8.0×10－9 J，若将另一等量的负电荷从无穷远处移入电场中的N点，电势能增加了9.0×10－9 J，则下列判断中正确的是( )A．φM＜φN＜0 B．φN＞φM＞0C．φN＜φM＜0 D．φM＞φN＞0【例3】试比较所示的各情况下，a、b两点的场强的关系和电势的关系判断正确的是（）A．平行金属板带等量异种电荷时，极板之间的a、b两点场强和电势都相等B．处于静电平衡状态下导体内部的任意两点a、b场强和电势都相等C．离点电荷等距离的任意两点a、b场强不同，电势相等D．两个等量异号的电荷，在其连线的中垂线上关于连线对称的a、b两点场强和电势都相等【例4】空间中P、Q两点处各固定一个点电荷，其中P点处为正电荷，P、Q两点附近电场的等势面分布如图所示，a、b、c、d为电场中的4个点．则( )A．P、Q两点处的电荷等量同号 B．a点和b点的电场强度相同C．c点的电势低于d点的电势 D．负电荷从a到c，电势能减少【自主练习题】1．若带正电荷的小球只受到电场力作用，则它在任意一段时间内（）A．一定沿电力线由高电势处向低电势处运动B．一定沿电力线由低电势处向高电势处运动C．不一定沿电力线运动,但一定由高电势处向低电势处运动D．不一定沿电力线运动,也不一定由高电势处向低电势处运动2．(多选)如图所示的电场中有A、B两点，下列判断正确的是 ( )A．电势φA<φB，场强EA>EBB．电势φA>φB，场强EA<EBC．将电荷量为q的正电荷从A点移到B点，电场力做正功，电势能减少D．将电荷量为q的负电荷分别放在A、B两点，电荷具有的电势能EpA＞EPb3．一个电荷只在电场力作用下从电场中的A点移到B点时，电场力做了5×10－6 J的正功，那么( )A．电荷在B处时将具有5×10－6 J的电势能B．电荷在B处时将具有5×10－6 J的动能C．电荷的电势能增加了5×10－6 JD．电荷的动能增加了5×10－6 J4.(多选)图甲是等量异号点电荷的电场线分布图，1­4­4乙是等量同号点电荷的电场线分布图．AOB是两点电荷的连线的垂直平分线，O是连线的中点．现把正试探电荷分别在甲、乙两图中，从O点沿OA移动到无限远处，下列关于该过程中静电力做功和电势能变化情况的说法正确的是 ( )A．在甲图中，静电力做正功，电势能减小B．在甲图中，静电力不做功，电势能不变C．在乙图中，静电力做正功，电势能减小D．在乙图中，静电力不做功，电势能不变5. 右图中虚线所示为静电场中的等势面1、2、3、4，相邻的等势面之间的电势差相等，其中等势面3的电势为0．一带正电的点电荷在静电力的作用下运动，经过a 、b 点时的动能分别为26eV 和5eV ．当这一点电荷运动到某一位置，其电势能变为－8eV ，它的动能应为A ．8eVB ．13eVC ．20 eVD ．34 eV6.如图所示为点电荷产生的电场，一检验电荷从A 点分别移到B 、C 、D 、E 各点，B 、C 、D 、E 在以Q 为圆心的圆周上，则电场力做功A ．从A 到B 做功最大 B ．从A 到C 做功最大C ．从A 到E 做功最大D ．做功一样大7.某电场的电场线如图所示，电场中有A 、B 、C 三点，已知一个负电荷从A 点移到B 点时，电场力做正功．(1)在图中用箭头标出电场线的方向，并大致画出过A 、B 、C 三点的等势面．(2)在A 、B 、C 三点中，场强最大的点是__________，电势最高的点是__________．【点评及总结】1.用W=qU 计算时各量也可以采用绝对值运算，功的正负可根据电场力方向与电荷移动方向的关系来确定。

电势能和电势1．(多选)下列关于电势高低的判断，正确的是( )A．负电荷从A移到B时，外力做正功，A点的电势一定较高B．负电荷从A移到B时，电势能增加，A点的电势一定较低C．正电荷从A移到B时，电势能增加，A点的电势一定较低D．正电荷只在电场力作用下从静止开始，由A移到B，A点的电势一定较高【解析】根据电场力做功和电势能变化的关系，不管是正电荷做功还是负电荷做功，只要做正功电势能就减少；只要做负功电势能就增加．正、负电荷在电势高低不同的位置具有的电势能不同，正电荷在电势高处具有的电势能多；负电荷在电势低处具有的电势能多．所以C、D正确．【答案】CD2．(多选)如图1－4－11所示为点电荷a、b所形成的电场线分布，以下说法正确的是( )图1－4－11A．a、b为异种电荷B．a、b为同种电荷C．A点场强大于B点场强D．A点电势高于B点电势【解析】本题考查点电荷的电场线特点．电场线从正电荷或无穷远出发，终止于负电荷或者无穷远，所以a应为正电荷b为负电荷，故A选项正确．电场线越密集，场强越大，故C选项错误．沿电场线方向电势逐渐降低，故D选项正确．【答案】AD3．(多选)一带电粒子沿着图1－4－12中曲线JK穿过一匀强电场，a、b、c、d为该电场的电势面，其中φa＜φb＜φc＜φd，若不计粒子受的重力，可以确定( )图1－4－12A．该粒子带正电B．该粒子带负电C．从J到K粒子的电势能增加D．粒子从J到K运动过程中的动能与电势能之和不变【解析】此题已知电场中的一簇等势面，并且知道各等势面电势的高低，可知电场线与等势面垂直，且指向左．由粒子运动的轨迹知，粒子所受电场力的方向与电场线方向相反，所以粒子带负电，A错，B正确；粒子从J到K运动过程中，电场力做正功，所以电势能减小，C错；只有电场力做功，动能与电势能之和保持不变，D对．【答案】BD4．(多选)如图1－4－13所示，固定在Q点的正点电荷的电场中有M、N两点，已知MQ ＜NQ.下列叙述正确的是( )图1－4－13A．若把一正的点电荷从M点沿直线移到N点，则静电力对该电荷做功，电势能减少B．若把一正的点电荷从M点沿直线移到N点，则该电荷克服静电力做功，电势能增加C．若把一负的点电荷从M点沿直线移到N点，则静电力对该电荷做功，电势能减少D．若把一负的点电荷从M点沿直线移到N点，再从N点沿不同路径移回到M点，则该电荷克服静电力做的功等于静电力对该电荷所做的功，电势能不变【解析】由点电荷产生的电场的特点可知，M点的电势高，N点的电势低，所以正电荷从M点到N点，静电力做正功，电势能减小，故A对，B错；负电荷由M点到N点，克服静电力做功，电势能增加，故C错；静电力做功与路径无关，负点电荷又回到M点，则整个过程中静电力不做功，电势能不变，故D对．【答案】AD5．关于等势面的说法，正确的是( )A．电荷在等势面上移动时，由于不受电场力作用，所以说电场力不做功B．在同一个等势面上各点的场强大小相等C．两个不等电势的等势面可能相交D．若相邻两等势面的电势差相等，则等势面的疏密程度能反映场强的大小【解析】等势面由电势相等的点组成，等势面附近的电场线跟等势面垂直，因此电荷在等势面上移动时，电场力不做功，但并不是不受电场力的作用，A错．等势面上各点场强大小不一定相等，等势面不可能相交，B、C错．等差等势面的疏密反映场强的大小，D对．【答案】 D6．(2015·福州高二检测)如图1－4－14所示，在点电荷Q形成的电场中，已知a、b，两点在同一等势面上，c、d两点在另一等势面上．甲、乙两个带电粒子的运动轨迹分别为accb和adb曲线，已知乙粒子带正电．那么下列判断正确的是( )图1－4－14A．甲粒子在b点的电势能比在c点小B．乙粒子在d点速度最大C．a、b两点电场强度相同D．d点电势比b点电势高【解析】根据乙粒子的运动轨迹及乙粒子带正电的条件，可知点电荷Q带正电，而甲粒子带负电，甲粒子从b向c运动过程中，电场力做正功，甲粒子的电势能减小，因此，E p b>E p c，选项A错误；对于乙粒子，若从b向d运动，电场力对粒子做负功，粒子的电势能增加，则E p b<E p d，故φb<φd，选项D正确；根据动能定理，电场力对乙粒子做负功，粒子的动能减小，E k b>E k d，则v b>v d，选项B错误；根据正点电荷电场的特点可知，a、b两点电场强度的大小相等，但方向不同，选项C错误．【答案】 D7．在静电场中，将一正电荷从a点移到b点，电场力做了负功，则( )A．b点的电场强度一定比a点大B．电场线方向一定从b指向aC．b点的电势一定比a点高D．该电荷的动能一定减小【解析】电场力做负功，该电荷电势能增加．正电荷在电势高处电势能较大，C正确．电场力做负功同时电荷可能还受其他力作用，总功不一定为负．由动能定理可知，动能不一定减小，D错．电势高低与场强大小无必然联系，A错．b点电势高于a点，但a、b可能不在同一条电场线上，B错．【答案】 C8．如图1－4－15所示，带等量异号电荷的两平行金属板在真空中水平放置，M、N为板间同一电场线上的两点，一带电粒子(不计重力)以速度v M经过M点在电场线上向下运动，且未与下板接触，一段时间后，粒子以速度v N折回N点，则( )图1－4－15A．粒子受电场力的方向一定由M指向NB．粒子在M点的速度一定比在N点的大C．粒子在M点的电势能一定比在N点的大D．电场中M点的电势一定高于N点的电势【解析】由题意可知M、N在同一电场线上，带电粒子从M点运动到N点的过程中，电场力做负功，动能减小，电势能增加，故选项A、C错误，B正确；由于题中未说明带电粒子及两极板的电性，故无法判断M、N两点的电势高低，选项D错误．【答案】 B[超越自我·提升练]9．如图1－4－16所示，P、Q是等量的正点电荷，O是它们连线的中点，A、B是中垂线上的两点，OA<OB，用E A、E B和φA、φB分别表示A、B两点的电场强度和电势，则( )图1－4－16A．E A一定大于E B，φA一定大于φBB．E A不一定大于E B，φA一定大于φBC．E A一定大于E B，φA不一定大于φBD．E A不一定大于E B，φA不一定大于φB【解析】P、Q所在空间中各点的电场强度和电势由这两个点电荷共同决定，电场强度是矢量，P、Q两点电荷在O点的合场强为零，在无限远处的合场强也为零，从O点沿PQ 垂直平分线向远处移动，场强先增大，后减小，所以E A不一定大于E B.电势是标量，由等量同号电荷的电场线分布图可知，从O点向远处，电势是一直降低的，故φA一定大于φB.【答案】 B10．(多选)如图1－4－17所示，光滑绝缘细杆AB，水平放置于被固定的带负电荷的小球的正上方，小球的电荷量为Q，可视为点电荷．a、b是水平细杆上的两点，且在以带负电小球为圆心的同一竖直圆周上．一个质量为m、电荷量为q的带正电的小圆环(可视为质点)套在细杆上，由a点静止释放，在小圆环由a点运动到b点的过程中，下列说法中正确的是( )图1－4－17A ．小圆环所受库仑力的大小先增大后减小B ．小圆环的加速度先增大后减小C ．小圆环的动能先增加后减少D ．小圆环与负电荷组成的系统电势能先增加后减少【解析】 库仑力的大小先增大后减小，选项A 正确；由于小圆环运动到小球正上方时，加速度为零，选项B 错；由动能定理，电场力先做正功后做负功，因而动能先增加后减少，电势能先减少后增加，选项C 正确；D 错误．【答案】 AC11．一匀强电场，场强方向是水平的(如图1－4－18所示)．一个质量为m 的带正电的小球，从O 点出发，初速度的大小为v 0，在静电力与重力的作用下，恰能沿与场强的反方向成θ角的直线运动．求小球运动到最高点时其电势能与在O 点的电势能之差．图1－4－18【解析】 设小球的电荷量为q ，因小球做直线运动，则它受到的静电力Eq 和重力mg 的合力必沿初速度方向，如右图所示．有mg ＝Eq tan θ由此可知，小球做匀减速直线运动的加速度大小为a ＝F 合m ＝mg m sin θ＝g sin θ设从O 点到最高点的路程为s ，有v 20＝2as运动的水平距离为l ＝s cos θ由上面公式可得静电力做功W ＝－Eql ＝－12mv 20cos 2 θ 电势能之差ΔE p ＝－W ＝12mv 20cos 2 θ 【答案】 12mv 20cos 2 θ 12．如图1－4－19所示，在场强E ＝104 N/C 的水平匀强电场中，有一根长l ＝15 cm 的细线，一端固定在O 点，另一端系一个质量m ＝3 g 、电荷量q ＝2×10－6 C 的带正电小球，当细线处于水平位置时，小球从静止开始释放，g 取10 m/s 2.求：图1－4－19(1)小球到达最低点B 的过程中重力势能、电势能分别变化了多少？(2)若取A 点电势为零，小球在B 点的电势能、电势分别为多大？(3)小球到B 点时速度为多大？绳子张力为多大？【解析】 (1)ΔE p ＝－mgl ＝－4.5×10－3JΔE p 电＝Eql ＝3×10－3 J(2)E p ＝3×10－3 JE p ＝φB q ，φB ＝3×10－32×10－6 V ＝1.5×103 V (3)A →B 由动能定理得：mgl －Eql ＝12mv 2B 所以v B ＝1 m/s ，在B 点对小球F T －mg ＝mv 2B l ，F T ＝5×10－2 N 【答案】 (1)重力势能减少4.5×10－3 J 电势能增加3×10－3 J(2)3×10－3 J 1.5×103 V(3)1 m/s 5×10－2 N。
