人教版高中物理选修3-1第一章第4节电势能和电势(含解析)

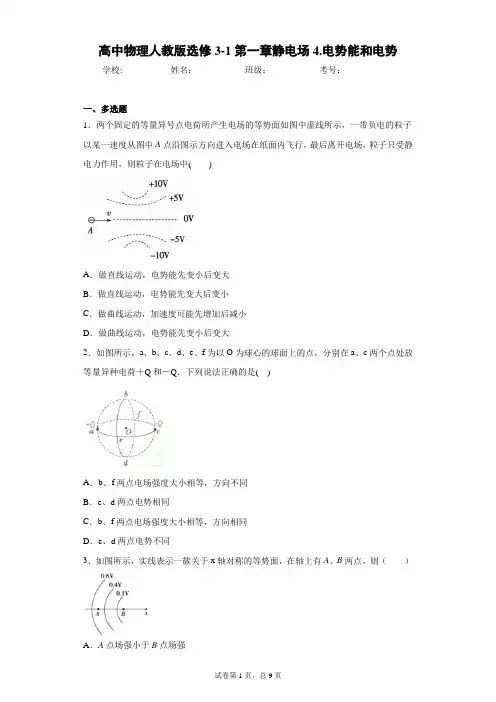

高中物理人教版选修3-1第一章静电场4.电势能和电势学校:___________姓名：___________班级：___________考号：___________一、多选题1．两个固定的等量异号点电荷所产生电场的等势面如图中虚线所示，一带负电的粒子以某一速度从图中A点沿图示方向进入电场在纸面内飞行，最后离开电场，粒子只受静电力作用，则粒子在电场中()A．做直线运动，电势能先变小后变大B．做直线运动，电势能先变大后变小C．做曲线运动，加速度可能先增加后减小D．做曲线运动，电势能先变小后变大2．如图所示，a、b、c、d、e、f为以O为球心的球面上的点，分别在a、c两个点处放等量异种电荷＋Q和－Q．下列说法正确的是( )A．b、f两点电场强度大小相等，方向不同B．e、d两点电势相同C．b、f两点电场强度大小相等，方向相同D．e、d两点电势不同3．如图所示，实线表示一簇关于x轴对称的等势面，在轴上有A、B两点，则（）A．A点场强小于B点场强B．A点场强方向指向x轴负方向C．A点场强大于B点场强D．A点电势高于B点电势4．下列说法正确的是（）A．电荷从电场中的A点运动到了B点，路径不同，电场力做功的大小就可能不同B．电荷从电场中的某点开始出发，运动一段时间后，又回到了该点，则说明电场力做功为零C．正电荷沿着电场线运动，电场力对正电荷做正功；负电荷逆着电场线运动，电场力对负电荷做正功D．电荷在电场中运动，因为电场力可能对电荷做功，所以能量守恒定律在电场中并不成立5．a、b为电场中的两点，且a点电势高于b点，则可知（）A．把负电荷从a点移到b点电场力做负功，电势能增加B．把正电荷从a点移到b点电场力做正功，电势能减少C．无论移动的是正电荷还是负电荷，电荷的电势能都要减少D．以上说法都不对6．如图所示，甲是某电场中的一条电场线，A、B是这条电场线上的两点，若将一负电荷从A点自由释放，负电荷沿电场线从A到B运动过程中的速度图线如图乙所示，比较A、B两点电势φ的高低和场强E的大小，可得()A．φA>φB B．φA<φB C．E A>E B D．E A＝E B7．一带负电小球在从空中的a点运动到b点过程中，受重力，空气阻力和电场力作用，重力对小球做功3.5J，小球克服空气阻力做功0.5J，电场力对小球做功1J，则下列选项正确的是（）A．小球在a点的重力势能比在b点大3.5JB．小球在a点的机械能比在b点小0.5JC．小球在a点的电势能比在b点少1JD．小球在a点的动能比在b点多4J8．如图所示，a、b带等量异种电荷，MN为a、b连线的中垂线，现有一个带电粒子从M点以一定的初速度v射出，开始时一段轨迹如图中实线所示，不考虑粒子的重力，则在飞越该电场的过程中（）A．该粒子带正电B．该粒子的动能先增大，后减小C．该粒子的电势能先减小，后增大D．该粒子运动到无穷远处后，速率大小一定仍为v二、单选题9．如图所示，虚线a、b和c是在O点处的一个点电荷形成的静电场中的三个等势面，一带正电粒子射入该电场中，其运动轨迹如实线KLMN所示。

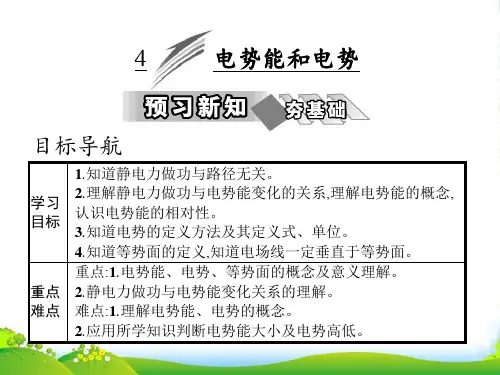

4 电势能和电势1．掌握静电力做功的特点及静电力做功与电势能变化的关系。

2．理解电势能的概念，理解电势的概念φ＝E p q。

3．知道电场线指向电势降低最快的方向。

4．知道什么是等势面，理解在同一等势面上移动电荷时静电力不做功。

5．知道电场线跟等势面垂直，并且由电势高的等势面指向电势低的等势面。

6．通过类比的方法认识电场的能的性质，通过比较的方法区分电场强度E 和电势φ。

夏季的雨天，电闪雷鸣，被雷电击毁的生物、建筑物等常见诸报端，说明雷电蕴藏着巨大的能量。

美国科学家富兰克林就曾收集过雷电，不幸被雷电击伤。

你能说明一下为什么说从天而降的闪电做了功吗？答案：提示：云层由于相对运动相互摩擦产生了静电，当云层中的电荷积累到一定程度，而又有放电路径时，就会放电，形成闪电。

这种电荷的移动是在电场力作用下进行的，电场力对电荷做了功，因此说闪电做了功。

功是能量转化的量度，因此说闪电也具有能量。

1．静电力做功的特点在匀强电场中移动电荷时，静电力做的功与电荷的________位置和______位置有关，但与电荷经过的________无关。

这个结论在非匀强电场中同样适用。

2．电势能(1)电势能：电荷在______中具有的势能叫做电势能。

(2)静电力做的功与电势能变化的关系：静电力做的功等于电势能的______量。

若用W AB 表示电荷从A 点移动到B 点的过程中静电力做的功，E p A 和E p B 分别表示电荷在A 点和B 点的电势能，公式表达为：__________。

(3)电势能等于什么：电荷在某点的电势能，等于把它从该点移动到________位置时静电力所做的功。

(4)电势能零点的规定：通常把电荷在离场源电荷____处的电势能规定为零，或把电荷在________上的电势能规定为零。

思考1：将某电荷在一电场中由A 点移到B 点，若选不同的点作零势能参考点，表示A 点(或B 点)电势能的大小相同吗？表示从A 到B 过程电势能的变化相同吗？3．电势(1)定义：电荷在电场中某一点的__________与它的________的比值，叫做这一点的电势。

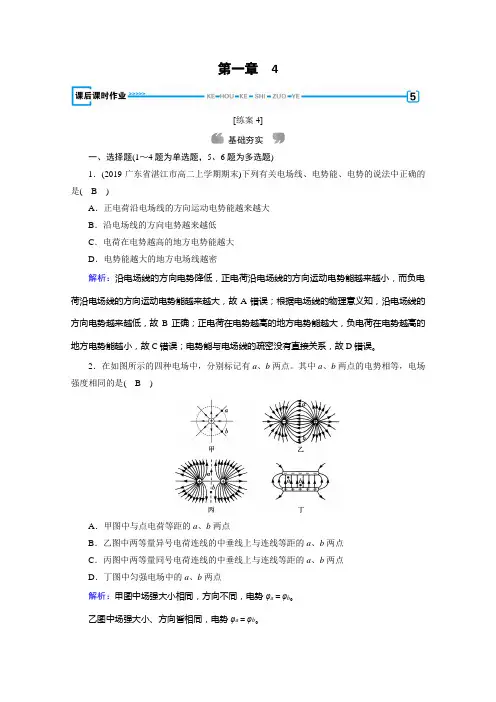

第一章 4[练案4]基础夯实一、选择题(1～4题为单选题，5、6题为多选题)1．(2019·广东省湛江市高二上学期期末)下列有关电场线、电势能、电势的说法中正确的是(B)A．正电荷沿电场线的方向运动电势能越来越大B．沿电场线的方向电势越来越低C．电荷在电势越高的地方电势能越大D．电势能越大的地方电场线越密解析：沿电场线的方向电势降低，正电荷沿电场线的方向运动电势能越来越小，而负电荷沿电场线的方向运动电势能越来越大，故A错误；根据电场线的物理意义知，沿电场线的方向电势越来越低，故B正确；正电荷在电势越高的地方电势能越大，负电荷在电势越高的地方电势能越小，故C错误；电势能与电场线的疏密没有直接关系，故D错误。

2．在如图所示的四种电场中，分别标记有a、b两点。

其中a、b两点的电势相等，电场强度相同的是(B)A．甲图中与点电荷等距的a、b两点B．乙图中两等量异号电荷连线的中垂线上与连线等距的a、b两点C．丙图中两等量同号电荷连线的中垂线上与连线等距的a、b两点D．丁图中匀强电场中的a、b两点解析：甲图中场强大小相同，方向不同，电势φa＝φb。

乙图中场强大小、方向皆相同，电势φa＝φb。

丙图中场强大小相同，方向相反，电势φa＝φb。

丁图中场强大小，方向皆相同，电势φa<φb。

3．某静电场的电场线分布如图，图中P、Q两点的电场强度的大小分别为E P和E Q，电势分别为φP和φQ，则(D)A．E P＞E Q，φP＜φQ B．E P＜E Q，φP＞φQC．E P＜E Q，φP＜φQ D．E P＞E Q，φP＞φQ解析：由图P点电场线密，电场强度大，则E P＞E Q。

沿电场线的方向电势降低，则有φP ＞φQ。

故D正确，故选D。

4．(2019·海南省文昌中学高二上学期期末)如图所示，虚线AB和CD分别为椭圆的长轴和短轴，相交于O点，两个等量异号点电荷分别处于椭圆的两个焦点M、N上，下列说法中正确的是(C)A．C点的电势高于D点的电势B．O点的电场强度为零C．A、B两点的电场强度相同D．将负电荷从C移到D的过程中，电势能增加解析：根据等量异种电荷电场线、等势面分布特点知，OCD在同一条等势线上，所以D 点电势等于C点电势。

§1.4 电势能和电势【学习目标】1.知道静电力做功的特点，掌握静电力做功与电势能变化的关系.2.理解电势能、电势的概念，能根据电场线判断电势高低.3.知道什么是等势面，并能理解等势面的特点．【阅读要求及检测】阅读课本P15-19回答下列问题：1．怎样计算电场力的功？2．什么是电势能？电场力做功与电势能的变化之间关系如何？3．什么是电势？电势的零点如何选取？等势面特点？【要点精讲与典型例题】1.电场力的功与路径无关,只与初末位置有关,注意功的正负,与重力做功对比理解2.电势能ＷAB=EPA- EPB①定义：电荷在电场中所具有的与电荷位置有关的势能。

②势能零点：规定无穷远处或大地为势能零点。

③电场力做功与电势能的变化：电场力做正功电势能减少，电场力做负功电势能增加。

=EP/q3.电势定义：电场中某点到该参考点的电势差就等于该点的电势。

由电势差的定义可知：电场中某点的电势，等于单位正电荷由该点移动到参考点（零电势点）时电场力所做得功。

4.等势面(1)等势面的特点及应用①在等势面上移动电荷时静电力不做功，电荷的电势能不变．②电场线跟等势面垂直，并且由电势高的等势面指向电势低的等势面，由此可以绘制电场线，从而可以确定电场的大体分布．③等差等势面密的地方，电场强度较强；等差等势面疏的地方，电场强度较弱，由等差等势面的疏密可以定性确定场强大小．④任意两个等势面都不相交．(2)正负点电荷、两个同号/异号点电荷、匀强电场的等势面分布：①点电荷的等势面是以点电荷为球心的一簇球面．②等量异号点电荷的等势面：点电荷的连线上，从正电荷到负电荷电势越来越低，中垂线是一条等势线．③等量同号点电荷的等势面：等量正点电荷连线的中点电势最低，两点电荷连线的中垂线上该点的电势最高，从中点沿中垂线向两侧，电势越来越低．等量负点电荷连线的中点电势最高，两点电荷连线的中垂线上该点的电势最低．从中点沿中垂线向两侧，电势越来越高．④匀强电场的等势面是垂直于电场线的一簇平行等间距的平面．【典型例题】【例1】在点电荷 Q形成的电场中有一点A，当一个－q的检验电荷从电场的无限远处被移到电场中的A点时，电场力做的功为W，则检验电荷在A点的电势能_________,电场中A点的电势分别为______________【例2】将一正电荷从无穷远处移入电场中M点，电势能减少了8.0×10－9 J，若将另一等量的负电荷从无穷远处移入电场中的N点，电势能增加了9.0×10－9 J，则下列判断中正确的是( )A．φM＜φN＜0 B．φN＞φM＞0C．φN＜φM＜0 D．φM＞φN＞0【例3】试比较所示的各情况下，a、b两点的场强的关系和电势的关系判断正确的是（）A．平行金属板带等量异种电荷时，极板之间的a、b两点场强和电势都相等B．处于静电平衡状态下导体内部的任意两点a、b场强和电势都相等C．离点电荷等距离的任意两点a、b场强不同，电势相等D．两个等量异号的电荷，在其连线的中垂线上关于连线对称的a、b两点场强和电势都相等【例4】空间中P、Q两点处各固定一个点电荷，其中P点处为正电荷，P、Q两点附近电场的等势面分布如图所示，a、b、c、d为电场中的4个点．则( )A．P、Q两点处的电荷等量同号 B．a点和b点的电场强度相同C．c点的电势低于d点的电势 D．负电荷从a到c，电势能减少【自主练习题】1．若带正电荷的小球只受到电场力作用，则它在任意一段时间内（）A．一定沿电力线由高电势处向低电势处运动B．一定沿电力线由低电势处向高电势处运动C．不一定沿电力线运动,但一定由高电势处向低电势处运动D．不一定沿电力线运动,也不一定由高电势处向低电势处运动2．(多选)如图所示的电场中有A、B两点，下列判断正确的是 ( )A．电势φA<φB，场强EA>EBB．电势φA>φB，场强EA<EBC．将电荷量为q的正电荷从A点移到B点，电场力做正功，电势能减少D．将电荷量为q的负电荷分别放在A、B两点，电荷具有的电势能EpA＞EPb3．一个电荷只在电场力作用下从电场中的A点移到B点时，电场力做了5×10－6 J的正功，那么( )A．电荷在B处时将具有5×10－6 J的电势能B．电荷在B处时将具有5×10－6 J的动能C．电荷的电势能增加了5×10－6 JD．电荷的动能增加了5×10－6 J4.(多选)图甲是等量异号点电荷的电场线分布图，1­4­4乙是等量同号点电荷的电场线分布图．AOB是两点电荷的连线的垂直平分线，O是连线的中点．现把正试探电荷分别在甲、乙两图中，从O点沿OA移动到无限远处，下列关于该过程中静电力做功和电势能变化情况的说法正确的是 ( )A．在甲图中，静电力做正功，电势能减小B．在甲图中，静电力不做功，电势能不变C．在乙图中，静电力做正功，电势能减小D．在乙图中，静电力不做功，电势能不变5. 右图中虚线所示为静电场中的等势面1、2、3、4，相邻的等势面之间的电势差相等，其中等势面3的电势为0．一带正电的点电荷在静电力的作用下运动，经过a 、b 点时的动能分别为26eV 和5eV ．当这一点电荷运动到某一位置，其电势能变为－8eV ，它的动能应为A ．8eVB ．13eVC ．20 eVD ．34 eV6.如图所示为点电荷产生的电场，一检验电荷从A 点分别移到B 、C 、D 、E 各点，B 、C 、D 、E 在以Q 为圆心的圆周上，则电场力做功A ．从A 到B 做功最大 B ．从A 到C 做功最大C ．从A 到E 做功最大D ．做功一样大7.某电场的电场线如图所示，电场中有A 、B 、C 三点，已知一个负电荷从A 点移到B 点时，电场力做正功．(1)在图中用箭头标出电场线的方向，并大致画出过A 、B 、C 三点的等势面．(2)在A 、B 、C 三点中，场强最大的点是__________，电势最高的点是__________．【点评及总结】1.用W=qU 计算时各量也可以采用绝对值运算，功的正负可根据电场力方向与电荷移动方向的关系来确定。

电势能和电势1．(多选)下列关于电势高低的判断，正确的是( )A．负电荷从A移到B时，外力做正功，A点的电势一定较高B．负电荷从A移到B时，电势能增加，A点的电势一定较低C．正电荷从A移到B时，电势能增加，A点的电势一定较低D．正电荷只在电场力作用下从静止开始，由A移到B，A点的电势一定较高【解析】根据电场力做功和电势能变化的关系，不管是正电荷做功还是负电荷做功，只要做正功电势能就减少；只要做负功电势能就增加．正、负电荷在电势高低不同的位置具有的电势能不同，正电荷在电势高处具有的电势能多；负电荷在电势低处具有的电势能多．所以C、D正确．【答案】CD2．(多选)如图1－4－11所示为点电荷a、b所形成的电场线分布，以下说法正确的是( )图1－4－11A．a、b为异种电荷B．a、b为同种电荷C．A点场强大于B点场强D．A点电势高于B点电势【解析】本题考查点电荷的电场线特点．电场线从正电荷或无穷远出发，终止于负电荷或者无穷远，所以a应为正电荷b为负电荷，故A选项正确．电场线越密集，场强越大，故C选项错误．沿电场线方向电势逐渐降低，故D选项正确．【答案】AD3．(多选)一带电粒子沿着图1－4－12中曲线JK穿过一匀强电场，a、b、c、d为该电场的电势面，其中φa＜φb＜φc＜φd，若不计粒子受的重力，可以确定( )图1－4－12A．该粒子带正电B．该粒子带负电C．从J到K粒子的电势能增加D．粒子从J到K运动过程中的动能与电势能之和不变【解析】此题已知电场中的一簇等势面，并且知道各等势面电势的高低，可知电场线与等势面垂直，且指向左．由粒子运动的轨迹知，粒子所受电场力的方向与电场线方向相反，所以粒子带负电，A错，B正确；粒子从J到K运动过程中，电场力做正功，所以电势能减小，C错；只有电场力做功，动能与电势能之和保持不变，D对．【答案】BD4．(多选)如图1－4－13所示，固定在Q点的正点电荷的电场中有M、N两点，已知MQ ＜NQ.下列叙述正确的是( )图1－4－13A．若把一正的点电荷从M点沿直线移到N点，则静电力对该电荷做功，电势能减少B．若把一正的点电荷从M点沿直线移到N点，则该电荷克服静电力做功，电势能增加C．若把一负的点电荷从M点沿直线移到N点，则静电力对该电荷做功，电势能减少D．若把一负的点电荷从M点沿直线移到N点，再从N点沿不同路径移回到M点，则该电荷克服静电力做的功等于静电力对该电荷所做的功，电势能不变【解析】由点电荷产生的电场的特点可知，M点的电势高，N点的电势低，所以正电荷从M点到N点，静电力做正功，电势能减小，故A对，B错；负电荷由M点到N点，克服静电力做功，电势能增加，故C错；静电力做功与路径无关，负点电荷又回到M点，则整个过程中静电力不做功，电势能不变，故D对．【答案】AD5．关于等势面的说法，正确的是( )A．电荷在等势面上移动时，由于不受电场力作用，所以说电场力不做功B．在同一个等势面上各点的场强大小相等C．两个不等电势的等势面可能相交D．若相邻两等势面的电势差相等，则等势面的疏密程度能反映场强的大小【解析】等势面由电势相等的点组成，等势面附近的电场线跟等势面垂直，因此电荷在等势面上移动时，电场力不做功，但并不是不受电场力的作用，A错．等势面上各点场强大小不一定相等，等势面不可能相交，B、C错．等差等势面的疏密反映场强的大小，D对．【答案】 D6．(2015·福州高二检测)如图1－4－14所示，在点电荷Q形成的电场中，已知a、b，两点在同一等势面上，c、d两点在另一等势面上．甲、乙两个带电粒子的运动轨迹分别为accb和adb曲线，已知乙粒子带正电．那么下列判断正确的是( )图1－4－14A．甲粒子在b点的电势能比在c点小B．乙粒子在d点速度最大C．a、b两点电场强度相同D．d点电势比b点电势高【解析】根据乙粒子的运动轨迹及乙粒子带正电的条件，可知点电荷Q带正电，而甲粒子带负电，甲粒子从b向c运动过程中，电场力做正功，甲粒子的电势能减小，因此，E p b>E p c，选项A错误；对于乙粒子，若从b向d运动，电场力对粒子做负功，粒子的电势能增加，则E p b<E p d，故φb<φd，选项D正确；根据动能定理，电场力对乙粒子做负功，粒子的动能减小，E k b>E k d，则v b>v d，选项B错误；根据正点电荷电场的特点可知，a、b两点电场强度的大小相等，但方向不同，选项C错误．【答案】 D7．在静电场中，将一正电荷从a点移到b点，电场力做了负功，则( )A．b点的电场强度一定比a点大B．电场线方向一定从b指向aC．b点的电势一定比a点高D．该电荷的动能一定减小【解析】电场力做负功，该电荷电势能增加．正电荷在电势高处电势能较大，C正确．电场力做负功同时电荷可能还受其他力作用，总功不一定为负．由动能定理可知，动能不一定减小，D错．电势高低与场强大小无必然联系，A错．b点电势高于a点，但a、b可能不在同一条电场线上，B错．【答案】 C8．如图1－4－15所示，带等量异号电荷的两平行金属板在真空中水平放置，M、N为板间同一电场线上的两点，一带电粒子(不计重力)以速度v M经过M点在电场线上向下运动，且未与下板接触，一段时间后，粒子以速度v N折回N点，则( )图1－4－15A．粒子受电场力的方向一定由M指向NB．粒子在M点的速度一定比在N点的大C．粒子在M点的电势能一定比在N点的大D．电场中M点的电势一定高于N点的电势【解析】由题意可知M、N在同一电场线上，带电粒子从M点运动到N点的过程中，电场力做负功，动能减小，电势能增加，故选项A、C错误，B正确；由于题中未说明带电粒子及两极板的电性，故无法判断M、N两点的电势高低，选项D错误．【答案】 B[超越自我·提升练]9．如图1－4－16所示，P、Q是等量的正点电荷，O是它们连线的中点，A、B是中垂线上的两点，OA<OB，用E A、E B和φA、φB分别表示A、B两点的电场强度和电势，则( )图1－4－16A．E A一定大于E B，φA一定大于φBB．E A不一定大于E B，φA一定大于φBC．E A一定大于E B，φA不一定大于φBD．E A不一定大于E B，φA不一定大于φB【解析】P、Q所在空间中各点的电场强度和电势由这两个点电荷共同决定，电场强度是矢量，P、Q两点电荷在O点的合场强为零，在无限远处的合场强也为零，从O点沿PQ 垂直平分线向远处移动，场强先增大，后减小，所以E A不一定大于E B.电势是标量，由等量同号电荷的电场线分布图可知，从O点向远处，电势是一直降低的，故φA一定大于φB.【答案】 B10．(多选)如图1－4－17所示，光滑绝缘细杆AB，水平放置于被固定的带负电荷的小球的正上方，小球的电荷量为Q，可视为点电荷．a、b是水平细杆上的两点，且在以带负电小球为圆心的同一竖直圆周上．一个质量为m、电荷量为q的带正电的小圆环(可视为质点)套在细杆上，由a点静止释放，在小圆环由a点运动到b点的过程中，下列说法中正确的是( )图1－4－17A ．小圆环所受库仑力的大小先增大后减小B ．小圆环的加速度先增大后减小C ．小圆环的动能先增加后减少D ．小圆环与负电荷组成的系统电势能先增加后减少【解析】 库仑力的大小先增大后减小，选项A 正确；由于小圆环运动到小球正上方时，加速度为零，选项B 错；由动能定理，电场力先做正功后做负功，因而动能先增加后减少，电势能先减少后增加，选项C 正确；D 错误．【答案】 AC11．一匀强电场，场强方向是水平的(如图1－4－18所示)．一个质量为m 的带正电的小球，从O 点出发，初速度的大小为v 0，在静电力与重力的作用下，恰能沿与场强的反方向成θ角的直线运动．求小球运动到最高点时其电势能与在O 点的电势能之差．图1－4－18【解析】 设小球的电荷量为q ，因小球做直线运动，则它受到的静电力Eq 和重力mg 的合力必沿初速度方向，如右图所示．有mg ＝Eq tan θ由此可知，小球做匀减速直线运动的加速度大小为a ＝F 合m ＝mg m sin θ＝g sin θ设从O 点到最高点的路程为s ，有v 20＝2as运动的水平距离为l ＝s cos θ由上面公式可得静电力做功W ＝－Eql ＝－12mv 20cos 2 θ 电势能之差ΔE p ＝－W ＝12mv 20cos 2 θ 【答案】 12mv 20cos 2 θ 12．如图1－4－19所示，在场强E ＝104 N/C 的水平匀强电场中，有一根长l ＝15 cm 的细线，一端固定在O 点，另一端系一个质量m ＝3 g 、电荷量q ＝2×10－6 C 的带正电小球，当细线处于水平位置时，小球从静止开始释放，g 取10 m/s 2.求：图1－4－19(1)小球到达最低点B 的过程中重力势能、电势能分别变化了多少？(2)若取A 点电势为零，小球在B 点的电势能、电势分别为多大？(3)小球到B 点时速度为多大？绳子张力为多大？【解析】 (1)ΔE p ＝－mgl ＝－4.5×10－3JΔE p 电＝Eql ＝3×10－3 J(2)E p ＝3×10－3 JE p ＝φB q ，φB ＝3×10－32×10－6 V ＝1.5×103 V (3)A →B 由动能定理得：mgl －Eql ＝12mv 2B 所以v B ＝1 m/s ，在B 点对小球F T －mg ＝mv 2B l ，F T ＝5×10－2 N 【答案】 (1)重力势能减少4.5×10－3 J 电势能增加3×10－3 J(2)3×10－3 J 1.5×103 V(3)1 m/s 5×10－2 N。

第一章静电场4 电势能和电势静电力做功与电势能大小1.两带电小球，电荷量分别为＋q和－q，固定在一长度为l的绝缘细杆的两端，置于电场强度为E的匀强电场中．杆与场强方向平行，其位置如图所示．若此杆绕过O点垂直于杆的轴线转过180°，则在此转动过程中电场力做的功为( )A．0 B．qEl C．2qEl D．πqEl2．一负电荷仅受电场力的作用，从电场中的A点运动到B点，在此过程中该电荷做初速度为零的匀加速直线运动，则A、B两点电场强度E A、E B及该电荷在A、B两点的电势能εA、εB之间的关系为( )A.E A＝E BB.E A<E BC.εA＝εBD.εA>εB3.如图所示，在y轴上关于O点对称的A、B两点有等量同种点电荷＋Q，在x轴上C点有点电荷－Q且CO＝OD，∠ADO＝60°.下列判断正确的是( )A.O点电场强度为零B.D点电场强度为零C.若将点电荷＋q从O移向C，电势能增大D.若将点电荷－q从O移向C，电势能增大4．如图所示，实线为不知方向的三条电场线，从电场中M点以相同速度飞出a、b两个带电粒子．运动轨迹如图中虚线所示．则( )A.a一定带正电，b一定带负电B.a的速度将减小，b的速度将增加C.a的加速度将减小，b的加速度将增加D.两个粒子的电势能一个增加一个减小5.如图所示，在真空中有两个带正电的点电荷，分别置于M、N两点。

M处正电荷的电荷量大于N处正电荷的电荷量，A、B为M、N连线的中垂线上的两点。

现将一负点电荷q由A点沿中垂线移动到B点，在此过程中，下列说法正确的是( )A.q的电势能逐渐减小B.q的电势能逐渐增大C.q的电势能先增大后减小D.q的电势能先减小后增大6.如图中实线是一簇未标明方向的由点电荷产生的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a、b是轨迹上的两点．若带电粒子在运动中只受电场力作用，根据此图可作出正确判断的是( )A.带电粒子所带电荷的符号B.带电粒子在a、b两点的受力方向C.带电粒子在a、b两点的速度何处较大D.带电粒子在a、b两点的电势能何处较大7.如图所示，固定在Q点的正点电荷的电场中有M、N两点，已知NQMQ .下列叙述正确的是( )A.若把一正的点电荷从M点沿直线移到N点，则电场力对该电荷做功，电势能减少B.若把一正的点电荷从M点沿直线移到N点，则该电荷克服电场力做功，电势能增加C.若把一负的点电荷从M点沿直线移到N点，则电场力对该电荷做功，电势能减少D.若把一负的点电荷从M点移到N点，再从N点沿不同路径移回到M点，则该电荷克服电场力做的功等于电场力对该电荷所做的功，电势能不变8.如图所示，带正电的点电荷固定于Q点，电子在库仑力作用下，做以Q为焦点的椭圆运动．M、P、N为椭圆上的三点，P点是轨道上离Q最近的点．电子在从M点经P到达N点的过程中( )A．速率先增大后减小B．速率先减小后增大C．电势能先减小后增大D．电势能先增大后减小9.如图所示，a、b带等量异种电荷，M、 N是a、b连线的中垂线，现有一个带电粒子从M点以一定的初速度v0射出，开始一段轨迹如图中实线所示，不考虑粒子重力，则在飞越该电场的过程中( )类型一第一章静电场A.该粒子带负电B.该粒子的动能先减小后增大C.该粒子的电势能先增大后减小D.该粒子运动到无穷远处，速率大小一定仍为v0电势高低的判断1.下列关于电势高低的判断，正确的是( )A.负电荷从P点移到M点，电势能增加，P点电势一定较低B.负电荷从P点移到M点，电势能增加，M点电势一定较低C.正电荷从P点移到M点，电势能增加，P点电势一定较低D.正电荷从P点移到M点，电势能增加，M点电势一定较低2．三个点电荷电场的电场线分布如图所示，图中a、b两点处的场强大小分别为E a、E b，电势分别为φa、φb则( )A.E a>E b，φa>φbB.E a<E b，φa<φbC.E a>E b，φa<φbD.E a<E b，φa>φb3．某电场的电场线分布如图所示，以下说法正确的是( )A.c点场强大于b点场强B.a点电势高于b点电势C.若将一试探电荷＋q由a点释放，它将沿电场线运动到b点D.若在d点再固定一点电荷－Q，将一试探电荷＋q由a移至b的过程中，电势能减小4.如图所示，一电场的电场线分布关于y轴(沿竖直方向)对称，O、M、N是y轴上的三个点，且OM ＝MN，P点在y轴的右侧，MP⊥ON，则( )A.M点的电势比P点的电势高B.将负电荷由O点移动到P点，电场力做正功C.M、N两点间的电势差大于O、M两点间的电势差D.在O点静止释放一带正电粒子，该粒子将沿y轴做直线运动5.将一正点电荷从无穷远处移向M点，电场力做功为6.0×10-9 J，若将一个等量的负电荷从电场中N点移向无穷远处，电场力做功7.0×10-9 J，设无穷远处电势为零，则M、N两点的电势ϕM、ϕN有下列关系（）A.ϕM＜ϕN＜0B.ϕN＞ϕM＞0C.ϕN＜ϕM＜0D.ϕM＞ϕN＞0 6．(2010·全国Ⅰ·16)关于静电场，下列结论普遍成立的是( )A．电场强度大的地方电势高，电场强度小的地方电势低B．电场中任意两点之间的电势差只与这两点的场强有关C．在正电荷或负电荷产生的静电场中，场强方向都指向电势降低最快的方向D．将正点电荷从场强为零的一点移动到场强为零的另一点，电场力做功为零7．(2010·江苏单科·5)空间有一沿x轴对称分布的电场，其电场强度E随x变化的图象如图所示．下列说法中正确的是( )A．O点的电势最低B．x2点的电势最高C．x1和－x1两点的电势相等D．x1和x3两点的电势相等8.一正电荷在电场中仅在电场力作用下，从A点运动到B点，速度大小随时间变化的图象如图所示，t A、t B分别是电荷在A、B两点对应的时刻，则下列说法中正确的有( )A.A处的场强一定小于B处的场强B.A处的电势一定高于B处的电势C.电荷在A处的电势能一定小于B处的电势能D.A至B过程中，电场力一定对电荷做正功9.(2012·福建高考)如图在点电荷Q产生的电场中，将两个带正电的试探电荷q1、q2分别置于A、B两点，虚线为等势线。
