高二年级，物理学科选修3——1课题：第一章、第四节、电势能和电势课型：新授课【学习目标】（一）知识与技能1、理解静电力做功的特点、电势能的概念、电势能与电场力做功的关系。
2、理解电势的概念，知道电势是描述电场的能的性质的物理量。
明确电势能、电势、静电力的功、电势能的关系。
了解电势与电场线的关系，等势面的意义及与电场线的关系。
（二）过程与方法：通过与前面知识的结合，理解电势能与静电力做的功的关系，从而更好的了解电势能和电势的概念。
（三）情感态度与价值观：尝试运用物理原理和研究方法解决一些与生产和生活相关的实际问题，增强科学探究的价值观。
重点：理解掌握电势能、电势、等势面的概念及意义。
难点：掌握电势能与做功的关系，并能用此解决相关问题。
【学生自主学习】1.静电力做功的特点在匀强电场中移动电荷时，静电力做的功与电荷的______位置和______位置有关，但与电荷经过的______无关．这个结论对非匀强电场______(填“同样成立”或“不成立”)。
2.电势能（1）电势能：电荷在______中具有的势能叫做电势能。
（2）静电力做功与电势能变化的关系：静电力做的功等于电势能的______量。
若用表示电荷从A点移动到B点的过程中静电力做的功，和分别表示电荷在A点和B点的电势能，公式表达为：。
（3）电势能等于什么：电荷在某点的电势能，等于把它从该点移动到______位置时静电力所做的功。
（4）电势能零点的规定：通常把电荷在离场源电荷处的电势能规定为零，在把电荷在上的电势能规定为零。
3.电势（1）定义：电荷在电场中某一点的与它的的比值，叫做这一点的电势。
（2）定义式：，单位：，符号为V，即1V=1J/C。
（3）物理意义：描述电场的性质的物理量。
（4）相对性：与电势能一样具有相对性，规定了零势点之后，才能确定电场中各点的电势。
在物理学中的理论研究中常取离场源电荷或的电势为零。
（5）标量：只有大小没有方向，但有正负值，比零点高为，比零点低为值。
4电势能和电势学习目标1.明确静电力做功的特色.2.理解电势能的观点.3.弄安静电力做功与电势能变化之间的关系.4.理解电势的观点、等势面的特色.自主研究一、静电力做功的特色是.二、电势能1.电势能的定义 :.用表示.2.静电力做功与电势能变化的关系:.3.如何求电荷在某点处拥有的电势能?.4.零势能面的选择:.三、电势1.定义 :.2.电势是,它只有,没有方向 ,但有正负 .3.电场线指向电势的方向.顺着电场线方向,电势愈来愈.4.零电势地点的规定:.四、等势面1.等势面 :.2.等势面与电场线的关系:.合作研究一、静电力做功的特色【思虑议论1】如下图 ,质量为 m 的物体在重力场中,分别 :(1)沿折线从 A 运动到 B;(2)沿直线从 A 运动到 B;(3)沿曲线从 A 运动到 B.重力分别做多少功?重力做功的特色是什么?重力做功与重力势能的关系是什么?【自主试试】联合教材图 1.4-1,剖析如下图的尝试电荷q 在电场强度为 E 的匀强电场中沿不一样路径从 A 运动到 B 电场力做功的状况.(1)q 沿直线从 A 到 B;(2)q 沿折线从 A 到 M、再从 M 到 B;(3)q 沿随意曲线从 A 到 B.二、静电力做功与电势能的关系【思虑议论 2】在重力场中由静止开释质点 ,质点必定加快运动 ,动能增添 ,势能减少 ; 如下图 ,在静电场中 ,静电力做功使尝试电荷获取动能 ,是什么转变为尝试电荷的动能的 ?【思虑议论3】重力做的正功等于减少的重力势能,战胜重力做的功等于增添的重力势能,用公式表示为W AB=E pA-E p B=- E p.那么 ,静电力做功与电势能的关系呢?【事例剖析】剖析对不一样的电荷从 A 运动到 B 的过程中电势能的变化状况.【思虑议论4】如何确立电荷在某点处拥有的电势能?(类比剖析 :如何求出 A 点的重力势能呢 ?从而总结出电势能的求法.)【拓展】零势能面的选择:往常把电荷离场源电荷无穷远处的电势能规定为零,或把电荷在大地表面上的电势能规定为零.【思虑议论5】重力势能是物体和地球构成的系统所共有的,那么电势能能否也是电荷和电场所共有的呢?(1)若被挪动电荷的极性、电荷量不一样,对其电势能有何影响?(2)若电荷所处电场发生变化,对位于此中的电荷的电势能有何影响?(3)若电场中没有电荷或许空间不存在电场,还有电势能吗 ?【稳固训练】1.对于在电场中挪动电荷与电势能的关系,以下说法中正确的选项是()A. 电荷沿电场线方向挪动,电势能必定增添B.电荷沿电场力方向挪动,电势能必定增添C.电荷逆电场力方向挪动,电势能必定增添D.电荷沿垂直于电场线方向挪动,电势能必定不变2.有一电荷量q=- 3×10-6C 的电荷 ,从电场中的A 点移到 B 点时 ,战胜静电力做功6×10- 4J.求 :(1)电荷的电势能如何变化?变化了多少 ?(2)以 B 为零势能点 ,电荷在 A 点的电势能E p A是多少 ?(3)假如把这一电荷从 B 点移到 C 点时静电力做功9×10-4J,电荷的电势能如何变化?变化了多少 ?(4)假如选用 C 点为零势能点 ,则电荷在 A 点的电势能E pA'又是多少 ?(5)经过这一例题你有什么收获?三、电势【思虑议论6】如何判断电势的高低呢?四、等势面【思虑议论7】在地理课上常用等高线来表示地势的高低 .今日学习了电势的知识后 ,那我们能够用什么来表示电势的高低呢 ?【体验性实践】找寻等势面 :找正点电荷和带电平行金属板中的等势面.【思虑议论8】什么状况下会出现力做功为零的状况?电场线跟等势面有什么关系?讲堂检测1.对于等势面的说法,正确的选项是 ()A.不一样样势面上各点的电势也可能相等B.各等势面永不订交C.等势面老是和电场线垂直D.等势面都是关闭的曲面2.如图展现了等量异号点电荷的电场线和等势面.对于场中的A、 B、 C、D 四点 ,以下说法正确的选项是 ()A. A、B 两点的电势和电场强度都同样B.A、 B 两点的电场强度同样,电势不一样C.C、D 两点的电势和电场强度都不一样D.C、D 两点的电势同样,电场强度不一样3.对于等势面、电场力做功和电场的关系,以下说法正确的选项是()A. 在等势面上挪动电荷,电场力老是不做功B.电荷从 A 点移到 B 点 ,电场力做功为零,则电荷必定是沿等势面挪动的C.在同一个等势面上的各点,电场强度的大小必定是相等的D.电场线老是从电势高的等势面指向电势低的等势面4.如下图 ,展现了不规则形状的带电导体四周的电场线和等势面.从图中能够看出,越靠,近导体 ,等势面的形状就越趋近导体表面的形状,这是因为 ,导体的表面自己就是一个并且导体内部的电势也到处相等,因此导体是一个; 而越是远离导体,等势面的形状就越趋近球面 ,这是因为 ,从足够远的地方看导体, 它就是一个点电荷,而点电荷的就是球面 .5.电场线和等势面都能够形象、直观地描述电场.因为电场线和等势面有着固定的空间位置关系,我们只需知道了此中之一,就能够依据互相关系描述出另一个.并且 ,从丈量方便性的角度看 ,我们一般是描述更简单 (选填“电场线”或“等势面”).6.如图展现了等量同号点电荷的电场线和等势面.从图中能够看出,这三点的电势关系是φa φbφ(均填“> ”“<”或“= ”)c。
选修 3-1第一章1.4 电势能、电势一【教材剖析】本节内容为物理选修3－ 1 中第一章静电场中第四节的教课内容，它处在电场强度以后，位于电势差以前，起到承前启后的作用。
它是课程教课中利用物理思想方法许多的一堂课，特别是用类比的方法达到对新知识的研究，同时让学生就详细的物理知识迁移埋下思想铺垫。
教材从电场对电荷做功的角度出发，推知在匀强电场中电场力做功与挪动电荷的路径没关。
从而指出这个结论对非匀强电场也是合用的，并与重力势能类比，说明电荷在电场中也是拥有电势能。
电场力做功的过程就是电势能的变化量，而不可以决定电荷在电场中某点的电势能的数值，所以有必需规定电势能零点。
对学生能力的提升和对知识的迁徙、灵巧运用赐予了思想上的指导作用。
二【教课目的】1．知识与技术·理解静电力做功的特色、电势能的看法、电势能与电场力做功的关系。
·理解电势的看法，知道电势是描述电场的能的性质的物理量。
·明确电势能、电势、静电力的功、电势能的关系。
·认识电势与电场线的关系，认识等势面的意义及与电场线的关系。
2．过程与方法·经过与前方知识的联合，理解电势能与静电力做的功的关系，从而更好的认识电势能和电势的看法。
·培育对知识的类比能力，以及对问题的剖析、推理能力。
·经过学生的理论研究，培育学生剖析问题、解决问题的能力。
培育学生利用物理语言剖析、思虑、描述看法和规律的能力。
3．感情、态度与价值观·试试运用物理原理和研究方法解决一些与生产、生活有关的实质问题，增强科学探究的价值观。
利用知识类比和迁徙激发学生学习兴趣，培育学生灵巧运用知识和对科学的求知欲。
·利用等势面图象的对称美，形态美以获取美的享受、美的欢乐，自己绘图，在学习知识的同时提升对美的感觉力和鉴识力。
·在研究问题时，要培育突出主要矛盾，忽视次要要素的思想方法。
三【教课要点和难点】1．要点·理解掌握电势能、电势、等势面的看法及意义。
精心整理高二物理选修3-1第一章静电场1、电荷及其守恒定律a、摩擦起电：b、静电感应：本质都是微观带电粒子在在物体之间和物体内部的转移。
c、电荷守恒定律：大量事实表明，电荷既不会创生，也不会消灭，它只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分；在转移过程中，电荷的总量保持不变。
d、元电荷：电荷的多少叫电荷量；迄今为止，科学家发现的最小电荷量就是电子所带的电荷量。
人们把这个最小的电荷量叫做元电荷，用e表示，所有带电体的电荷量都是e 的整数倍，电荷量是不能连续变化的物理量。
e可取1.60×10-19C；电子的电荷量e与电子的质量m e之比，叫做电子的比荷。
2、库仑定律a、库仑定律：真空中两个静止点电荷之间的相互作用力，与它们的电荷量的乘积成正比，与它们的距离的二次方成反比，作用力的方向在它们的连线上。
F=kq1q2/r2其中，静电力常量k=9.0×109Nm2/C2b、电荷间这种相互作用力叫做静电力或库仑力。
点电荷的理解。
与万有引力的区别。
c、带电金属球接触后等分电量；3、电场强度a、法拉第提出的观点：电荷的周围存在着由它产生的电场，处在电场中的其他电荷受到的作用力就是这个电场给予的；b、电场和磁场是一种客观存在，并且是互相联系的，统称为电磁场；变化的电磁场以光速在空间传播，它和实物一样具有能量和动量，因而场和实物是物质存在的两种不同形式。
只有在研究运动的电荷，特别是运动状态迅速变化的电荷时，电磁场的实在性才凸显出来。
c、静止电荷产生的电场，称为静电场。
d、试探电荷在电场中某点受到的力F与试探电荷的电荷量q成正比，F=Eq，E是比例常数，也即电场强度，反映电场在这点的性质，与q无关。
e、点电荷的电场强度计算与电场强度的叠加（电场中某点的电场强度为各个点电荷单独在该点产生的电场强度的矢量和）f、电场线可以形象地描述电场强度的大小和方向。
电场线有以下几个特点：①电场线从正电荷或无限远出发，终止于无限远或负电荷；②电场线在电场中不相交；③在同一幅图中，电场强度较大的地方电场线较密，电场强度较小的地方较疏。

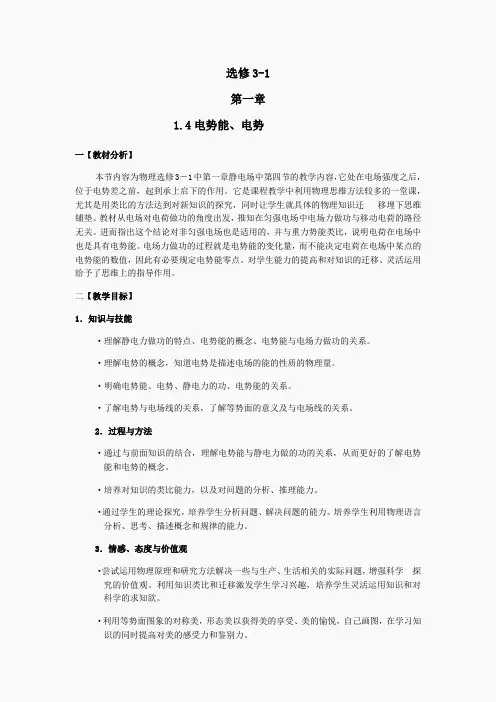

选修3-1第一章1.4电势能、电势一【教材分析】本节内容为物理选修3－1中第一章静电场中第四节的教学内容，它处在电场强度之后，位于电势差之前，起到承上启下的作用。
它是课程教学中利用物理思维方法较多的一堂课，尤其是用类比的方法达到对新知识的探究，同时让学生就具体的物理知识迁移埋下思维铺垫。
教材从电场对电荷做功的角度出发，推知在匀强电场中电场力做功与移动电荷的路径无关。
进而指出这个结论对非匀强电场也是适用的，并与重力势能类比，说明电荷在电场中也是具有电势能。
电场力做功的过程就是电势能的变化量，而不能决定电荷在电场中某点的电势能的数值，因此有必要规定电势能零点。
对学生能力的提高和对知识的迁移、灵活运用给予了思维上的指导作用。
二【教学目标】1．知识与技能·理解静电力做功的特点、电势能的概念、电势能与电场力做功的关系。
·理解电势的概念，知道电势是描述电场的能的性质的物理量。
·明确电势能、电势、静电力的功、电势能的关系。
·了解电势与电场线的关系，了解等势面的意义及与电场线的关系。
2．过程与方法·通过与前面知识的结合，理解电势能与静电力做的功的关系，从而更好的了解电势能和电势的概念。
·培养对知识的类比能力，以及对问题的分析、推理能力。
·通过学生的理论探究，培养学生分析问题、解决问题的能力。
培养学生利用物理语言分析、思考、描述概念和规律的能力。
3．情感、态度与价值观·尝试运用物理原理和研究方法解决一些与生产、生活相关的实际问题，增强科学探究的价值观。
利用知识类比和迁移激发学生学习兴趣，培养学生灵活运用知识和对科学的求知欲。
·利用等势面图象的对称美，形态美以获得美的享受、美的愉悦，自己画图，在学习知识的同时提高对美的感受力和鉴别力。
·在研究问题时，要培养突出主要矛盾，忽略次要因素的思维方法。
三【教学重点和难点】1．重点·理解掌握电势能、电势、等势面的概念及意义。

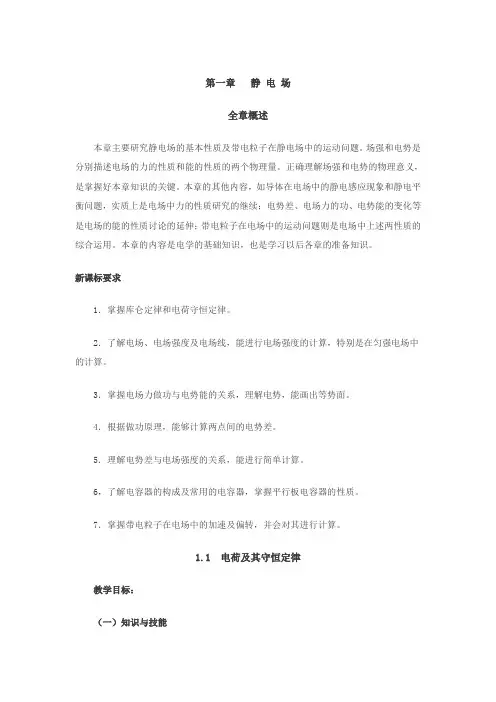

第一章静电场全章概述本章主要研究静电场的基本性质及带电粒子在静电场中的运动问题。
场强和电势是分别描述电场的力的性质和能的性质的两个物理量。
正确理解场强和电势的物理意义，是掌握好本章知识的关键。
本章的其他内容，如导体在电场中的静电感应现象和静电平衡问题，实质上是电场中力的性质研究的继续；电势差、电场力的功、电势能的变化等是电场的能的性质讨论的延伸；带电粒子在电场中的运动问题则是电场中上述两性质的综合运用。
本章的内容是电学的基础知识，也是学习以后各章的准备知识。
新课标要求1．掌握库仑定律和电荷守恒定律。
2．了解电场、电场强度及电场线，能进行电场强度的计算，特别是在匀强电场中的计算。
3．掌握电场力做功与电势能的关系，理解电势，能画出等势面。
4．根据做功原理，能够计算两点间的电势差。
5．理解电势差与电场强度的关系，能进行简单计算。
6，了解电容器的构成及常用的电容器，掌握平行板电容器的性质。
7．掌握带电粒子在电场中的加速及偏转，并会对其进行计算。
1.1 电荷及其守恒定律教学目标：（一）知识与技能知道各种起电方法及实质，认识元电荷，掌握电荷守恒定律的内容。
（二）过程与方法结合具体事实理解概念及定律，化抽象为具体。
（三）情感、态度与价值观体会生活中的静电现象，提高抽象思维水平。
培养学生对实验的观察和分析的能力。
教学重点：掌握电荷的基本性质与电荷守恒定律。
教学难点：电荷基本性质与电荷守恒定律的理解及应用。
教学方法：实验归纳法、讲授法教学用具：静电感应演示器、玻璃棒、丝绸，多媒体辅助教学设备教学过程（一）引入新课教师：初中学过自然界有几种电荷，它们间的相互作用如何？电荷的多少用什么表示？学生：自然界只存在两种电荷，同种电荷互相排斥，异种电荷相互吸引。
电荷的多少是用电荷量来表示。
教师：一般情况下物体不带电，不带电的物体内是否存在电荷？如何使物体带电？学生：不带电的物体内存在电荷，且存在等量正、负电荷，在物体内中和，对外不显电性。
第一章静电场1.4 电势能和电势【教学目标】1、理解静电力做功的特点、电势能的概念、电势能与电场力做功的关系。
2、理解电势的概念，知道电势是描述电场的能的性质的物理量。
3、明确电势能、电势、静电力的功、电势能的关系。
4、了解电势与电场线的关系，等势面的意义及与电场线的关系。
重点：理解掌握电势能、电势、等势面的概念及意义。
难点：掌握电势能与做功的关系，并能用此解决相关问题。
【自主预习】一、静电力做功的特点：二、电势能：1、静电力做负功，2、静电力做正功，3、在正电荷产生的电场中正电荷在任意一点具有的电势能都为，负电荷在任一点具有的电势能都为。
4、在负电荷产生的电场中正电荷在任意一点具有的电势能都为，负电荷在任意一点具有的电势能都为。
5、电荷在电场中某一点A具有的电势能E P等于将该点电荷由A点移到电场力所做的功W。
即E P=W6、若要确定电荷在电场中的电势能，应先规定的零位置。
三、电势1、电势表征的重要物理量度。
2、定义3、单位4、公式5、电势与电场线的关系6、零电势位置的规定四、等势面1、定义：2、等势面的性质：①在同一等势面上各点电势，所以在同一等势面上移动电荷，电场力功②电场线跟等势面一定，并且由电势的等势面指向电势的等势面。
③等势面越密，电场强度④等势面不，不3、等势面的用途：【典型例题】一、电势能【例1】下列关于电荷的电势能的说法正确的是( )A．电荷在电场强度大的地方，电势能一定大B．电荷在电场强度为零的地方，电势能一定为零C．只在静电力的作用下，电荷的电势能一定减少D．只在静电力的作用下，电荷的电势能可能增加，也可能减少二、判断电势的高低【例2】在静电场中，把一个电荷量为q＝2.0×10－5C的负电荷由M点移到N点，静电力做功6.0×10－4 J，由N点移到P点，静电力做负功1.0×10－3 J，则M、N、P三点电势高低关系是________．三、静电力做功和电势能变化之间的关系【例3】如图1所示，把电荷量为－5×10－9 C的电荷，从电场中的A点移到B点，其电势能__________(选填“增加”、“减少”或“不变”)；若A点的电势U A＝15 V，B点的电势U B＝10 V，则此过程中静电力做的功为________ J.拓展探究如果把该电荷从B点移动到A点，电势能怎么变化？静电力做功的数值是多少？如果是一个正电荷从B点移动到A点，正电荷的带电荷量是5×10－9C，电势能怎么变化？静电力做功如何？四、电场中的功能关系：①静电力做功是电荷电势能变化的量度，具体来讲，静电力对电荷做正功时，电荷的电势能减少；静电力对电荷做负功时，电荷的电势能增加，并且，电势能增加或减少的数值等于静电力做功的数值．②电荷仅受静电力作用时，电荷的电势能与动能之和守恒．③电荷仅受静电力和重力作用时，电荷的电势能与机械能之和守恒.【例4】空间存在竖直向上的匀强电场，质量为m的带正电的微粒水平射入电场中，微粒的运动轨迹如图2所示，在相等的时间间隔内( )A．重力做的功相等B．静电力做的功相等C．静电力做的功大于重力做的功D．静电力做的功小于重力做的功.【课后练习】1.有一电场的电场线如图所示，电场中A、B两点电场强度的大小和电势分别用E A、E B和φA、φB表示，则( )A．E A>E B，φA>φB B．E A>E B，φA<φBC．E A<E B，φA>φB D．E A<E B，φA<φB2．有关电场，下列说法正确的是( )A．某点的电场强度大，该点的电势一定高B．某点的电势高，检验电荷在该点的电势能一定大C．某点的场强为零，检验电荷在该点的电势能一定为零D．某点的电势为零，检验电荷在该点的电势能一定为零3．将一个电荷量为－2×10－8C的点电荷，从零电势点S移到M点要克服静电力做功4×10－8 J，则M点电势φ－8 J，M＝________ V．若将该电荷从M点移到N点，静电力做功14×10则N点电势φN＝________ V，MN两点间的电势差U MN＝________ V.4．一点电荷仅受静电力作用，由A点无初速释放，先后经过电场中的B点和C点．点电荷在A、B、C三点的电势能分别用E A、E B、E C表示，则E A、E B和E C间的关系可能是( ) A．E A>E B>E C B．E A<E B<E CC．E A<E C<E B D．E A>E C>E B5．如图3所示电场中A、B两点，则下列说法正确的是( )A．电势φA>φB，场强E A>E BB．电势φA>φB，场强E A<E BC．将电荷＋q从A点移到B点静电力做了正功D．将电荷－q分别放在A、B两点时具有的电势能E p A>E p B6．如图4所示，某区域电场线左右对称分布，M、N为对称线上的两点．下列说法正确的是( )A．M点电势一定高于N点电势B．M点场强一定大于N点场强C．正电荷在M点的电势能大于在N点的电势能D．将电子从M点移动到N点，静电力做正功7．两个带异种电荷的物体间的距离增大一些时( )A．静电力做正功，电势能增加B．静电力做负功，电势能增加C．静电力做负功，电势能减少D．静电力做正功，电势能减少8．如图5所示，O为两个等量异种电荷连线的中点，P为连线中垂线上的一点，比较O、P两点的电势和场强大小( )A．φO＝φP，E O>E PB．φO＝φP，E O＝E PC．φO>φP，E O＝E PD．φO＝φP，E O<E P9．在图6中虚线表示某一电场的等势面，现在用外力将负点电荷q从a点沿直线aOb匀速移动到b，图中cd为O点等势面的切线，则当电荷通过O点时外力的方向( )A．平行于abB．平行于cdC．垂直于abD．垂直于cd10.一根对称的“∧”型玻璃管置于竖直平面内，管所在的空间有竖直向上的匀强电场E.质量为m、带电荷量为＋q的小球在管内从A点由静止开始沿管向上运动，且与管壁的动摩擦因数为μ，管AB长为l，小球在B端与管作用没有能量损失，管与水平面夹角为θ，如图9所示．求从A开始，小球运动的总路程是多少？.11．如图10所示，一绝缘细圆环半径为r，其环面固定在水平面上，场强为E的匀强电场与圆环平面平行，环上穿有一电荷量＋q，质量为m的小球，可沿圆环做无摩擦的圆周运动，若小球经A点时速度v A的方向恰与电场垂直，且圆环与小球间沿水平方向无力的作用．(1)求小环运动到A点的速度v A是多少？(2)当小球运动到与A点对称的B点时，小球对圆环在水平方向的作用力F B是多少？1.4答案：1. 答案 D解析电荷的电势能与电场强度无直接关系，A、B错误；如果电荷的初速度为零，电荷只在静电力的作用下，做加速运动，电荷的电势能转化为动能，电势能减少，但如果电荷的初速度不为零，电荷可能在静电力的作用下，先做减速运动，这样静电力对电荷做负功，电荷的动能转化为电势能，电势能增加，所以C错误，D正确．[来源:]2. 答案φN>φM>φP解析首先画一条电场线,如上图所示.在中间位置附近画一点作为M点.因为由M→N静电力做正功,而负电荷所受静电力与场强方向相反，则可确定N点在M点左侧．由N→P 静电力做负功，即沿着电场线移动，又因1.0×10－3 J>6.0×10－4 J，所以肯定移过了M 点，即P点位于M点右侧．这样，M、N、P三点电势的高低关系是φN>φM>φP.3.①解析将电荷从电场中的A点移到B点，静电力做负功，其电势能增加；A点的电势能为E p A＝qU A，B点的电势能为E p B＝qU B，静电力做功等于电势能变化量的相反数，即W＝E p A－E p B＝－2.5×10－8 J.②解析如果把该电荷从B点移动到A点，静电力做正功，电势能减少．静电力做功为2.5×10－8 J；如果电荷的带电性质为正电荷，从B点移动到A点，静电力做负功，电势能增加了，静电力做负功，数值为－2.5×10－8 J4. 答案 C解析根据微粒的运动轨迹可知静电力大于重力，故选项C正确．由于微粒做曲线运动，故在相等时间间隔内，微粒的位移不相等，故选项A、B错误．课后练习1. 答案 D2.答案 D3. 答案－2 5 －7解析本题可以根据电势差和电势的定义式解决．由W SM＝qU SM得U SM＝W SMq ＝－4×10－8－2×10－8 V＝2 V而U SM＝φS－φM，所以φM＝φS－U SM＝(0－2) V＝－2 V由W MN＝qU MN得U MN＝W MNq ＝14×10－8－2×10－8 V＝－7 V而U MN＝φM－φN，所以φN＝φM－U MN＝[－2－(－7)] V ＝5 V4. 答案 AD解析 点电荷在仅受静电力作用的情况下，动能和电势能相互转化，动能最小时，电势能最大，故E A ≥E B ，E A ≥E C ，A 、D 正确．5. 答案 BC解析 场强是描述静电力的性质的物理量；电势是描述电场能的性质的物理量，二者无必然的联系．场强大的地方电势不一定大，电势大的地方，场强不一定大，另根据公式E p ＝φq 知，负电荷在电势低的地方电势能反而大．6. 答案 AC解析 由图示电场线的分布示意图可知，MN 所在直线的电场线方向由M 指向N ，则M 点电势一定高于N 点电势；由于N 点所在处电场线分布密，所以N 点场强大于M 点场强；正电荷在电势高处电势能大，故在M 点电势能大于在N 点电势能；电子从M 点移动到N 点，静电力做负功．综上所述，A 、C 选项正确．7.答案 B解析 异种电荷之间是引力，距离增大时，引力做负功，电势能增加．8答案 A9. 答案 D10答案 l tan θμ解析 由题意知小球所受合力沿玻璃管斜向上，即qE sin θ>mg sin θ＋F f ，小球所受管壁弹力垂直管壁向下，作出受力分析如右图所示．小球最终静止在“∧”形顶端，设小球运动的总路程为x ，由动能定理知：qEl sin θ－mgl sin θ－μ(qE cos θ－mg cos θ)x ＝0，解得x ＝l tan θμ10.答案 AD11.答案 (1) qEr m(2)6qE 解析 (1)小球在A 点时所受的静电力充当向心力，由牛顿第二定律得：qE ＝m v 2A r解得v A ＝qEr m(2)在B 点小球受力如右图所示，小球由A 运动到B 的过程中，根据动能定理 qE·2r=221122B A mu mu 在B 点，FB 、qE 的合力充当向心力：。

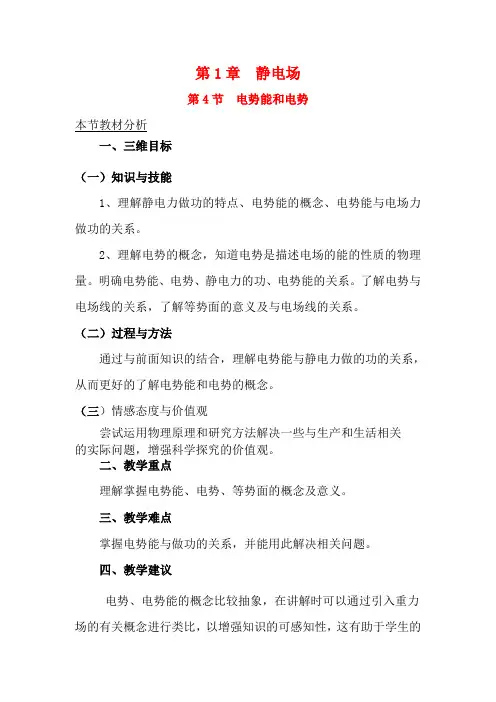

第1章静电场第4节电势能和电势本节教材分析一、三维目标（一）知识与技能1、理解静电力做功的特点、电势能的概念、电势能与电场力做功的关系。
2、理解电势的概念，知道电势是描述电场的能的性质的物理量。
明确电势能、电势、静电力的功、电势能的关系。
了解电势与电场线的关系，了解等势面的意义及与电场线的关系。
（二）过程与方法通过与前面知识的结合，理解电势能与静电力做的功的关系，从而更好的了解电势能和电势的概念。
（三）情感态度与价值观尝试运用物理原理和研究方法解决一些与生产和生活相关的实际问题，增强科学探究的价值观。
二、教学重点理解掌握电势能、电势、等势面的概念及意义。
三、教学难点掌握电势能与做功的关系，并能用此解决相关问题。
四、教学建议电势、电势能的概念比较抽象，在讲解时可以通过引入重力场的有关概念进行类比，以增强知识的可感知性，这有助于学生的理解．但还需要注意的是，在讲解中不仅要掌握好教学的深度，同时要加强学生从不同的知识角度——能的角度、功能关系的角度学习本节知识，从一个更高的全面的基准点对已学知识进行综合，加强学生自身知识的再更新能力，这也是教师急需要注意的问题．在讲解中，知识点上需要明确的是：（1）除了需要说明电势的单位以及标量性，还需要强调电势公式是定义式，电场中某一点的电势与电荷在电场中的电势能无关，与电荷的多寡无关；而电场中某点的电势与产生电场的源电荷有关，与该点在电场中的位置有关．（2）关于电势公式的应用时，注意公式中物理量的正负，理解正负只是表示电势的高低而不是方向．（3）关于电势的讲解：一是需要注意的是零电势的选取（理论上以距离电场无限远处为零电势，实际上以大地的电势为零电势）；二是电势沿着电场线的方向逐渐降低．新课导入设计导入一复习前面相关知识1．静电力、电场强度概念，指出前面我们从力的性质研究电场，从本节起将从能量的角度研究电场。
2．复习功和能量的关系。
从静电力做功使试探电荷获得动能入手，提出问题：是什么能转化为试探电荷的动能？引入新课。
§1.4 电势能和电势【学习目标】1.知道静电力做功的特点，掌握静电力做功与电势能变化的关系.2.理解电势能、电势的概念，能根据电场线判断电势高低.3.知道什么是等势面，并能理解等势面的特点．【阅读要求及检测】阅读课本P15-19回答下列问题：1．怎样计算电场力的功？2．什么是电势能？电场力做功与电势能的变化之间关系如何？3．什么是电势？电势的零点如何选取？等势面特点？【要点精讲与典型例题】1.电场力的功与路径无关,只与初末位置有关,注意功的正负,与重力做功对比理解2.电势能ＷAB=EPA- EPB①定义：电荷在电场中所具有的与电荷位置有关的势能。
②势能零点：规定无穷远处或大地为势能零点。
③电场力做功与电势能的变化：电场力做正功电势能减少，电场力做负功电势能增加。
=EP/q3.电势定义：电场中某点到该参考点的电势差就等于该点的电势。
由电势差的定义可知：电场中某点的电势，等于单位正电荷由该点移动到参考点（零电势点）时电场力所做得功。
4.等势面(1)等势面的特点及应用①在等势面上移动电荷时静电力不做功，电荷的电势能不变．②电场线跟等势面垂直，并且由电势高的等势面指向电势低的等势面，由此可以绘制电场线，从而可以确定电场的大体分布．③等差等势面密的地方，电场强度较强；等差等势面疏的地方，电场强度较弱，由等差等势面的疏密可以定性确定场强大小．④任意两个等势面都不相交．(2)正负点电荷、两个同号/异号点电荷、匀强电场的等势面分布：①点电荷的等势面是以点电荷为球心的一簇球面．②等量异号点电荷的等势面：点电荷的连线上，从正电荷到负电荷电势越来越低，中垂线是一条等势线．③等量同号点电荷的等势面：等量正点电荷连线的中点电势最低，两点电荷连线的中垂线上该点的电势最高，从中点沿中垂线向两侧，电势越来越低．等量负点电荷连线的中点电势最高，两点电荷连线的中垂线上该点的电势最低．从中点沿中垂线向两侧，电势越来越高．④匀强电场的等势面是垂直于电场线的一簇平行等间距的平面．【典型例题】【例1】在点电荷 Q形成的电场中有一点A，当一个－q的检验电荷从电场的无限远处被移到电场中的A点时，电场力做的功为W，则检验电荷在A点的电势能_________,电场中A点的电势分别为______________【例2】将一正电荷从无穷远处移入电场中M点，电势能减少了8.0×10－9 J，若将另一等量的负电荷从无穷远处移入电场中的N点，电势能增加了9.0×10－9 J，则下列判断中正确的是( )A．φM＜φN＜0 B．φN＞φM＞0C．φN＜φM＜0 D．φM＞φN＞0【例3】试比较所示的各情况下，a、b两点的场强的关系和电势的关系判断正确的是（）A．平行金属板带等量异种电荷时，极板之间的a、b两点场强和电势都相等B．处于静电平衡状态下导体内部的任意两点a、b场强和电势都相等C．离点电荷等距离的任意两点a、b场强不同，电势相等D．两个等量异号的电荷，在其连线的中垂线上关于连线对称的a、b两点场强和电势都相等【例4】空间中P、Q两点处各固定一个点电荷，其中P点处为正电荷，P、Q两点附近电场的等势面分布如图所示，a、b、c、d为电场中的4个点．则( )A．P、Q两点处的电荷等量同号 B．a点和b点的电场强度相同C．c点的电势低于d点的电势 D．负电荷从a到c，电势能减少【自主练习题】1．若带正电荷的小球只受到电场力作用，则它在任意一段时间内（）A．一定沿电力线由高电势处向低电势处运动B．一定沿电力线由低电势处向高电势处运动C．不一定沿电力线运动,但一定由高电势处向低电势处运动D．不一定沿电力线运动,也不一定由高电势处向低电势处运动2．(多选)如图所示的电场中有A、B两点，下列判断正确的是 ( )A．电势φA<φB，场强EA>EBB．电势φA>φB，场强EA<EBC．将电荷量为q的正电荷从A点移到B点，电场力做正功，电势能减少D．将电荷量为q的负电荷分别放在A、B两点，电荷具有的电势能EpA＞EPb3．一个电荷只在电场力作用下从电场中的A点移到B点时，电场力做了5×10－6 J的正功，那么( )A．电荷在B处时将具有5×10－6 J的电势能B．电荷在B处时将具有5×10－6 J的动能C．电荷的电势能增加了5×10－6 JD．电荷的动能增加了5×10－6 J4.(多选)图甲是等量异号点电荷的电场线分布图，144乙是等量同号点电荷的电场线分布图．AOB是两点电荷的连线的垂直平分线，O是连线的中点．现把正试探电荷分别在甲、乙两图中，从O点沿OA移动到无限远处，下列关于该过程中静电力做功和电势能变化情况的说法正确的是 ( )A．在甲图中，静电力做正功，电势能减小B．在甲图中，静电力不做功，电势能不变C．在乙图中，静电力做正功，电势能减小D．在乙图中，静电力不做功，电势能不变5. 右图中虚线所示为静电场中的等势面1、2、3、4，相邻的等势面之间的电势差相等，其中等势面3的电势为0．一带正电的点电荷在静电力的作用下运动，经过a 、b 点时的动能分别为26eV 和5eV ．当这一点电荷运动到某一位置，其电势能变为－8eV ，它的动能应为A ．8eVB ．13eVC ．20 eVD ．34 eV6.如图所示为点电荷产生的电场，一检验电荷从A 点分别移到B 、C 、D 、E 各点，B 、C 、D 、E 在以Q 为圆心的圆周上，则电场力做功A ．从A 到B 做功最大 B ．从A 到C 做功最大C ．从A 到E 做功最大D ．做功一样大7.某电场的电场线如图所示，电场中有A 、B 、C 三点，已知一个负电荷从A 点移到B 点时，电场力做正功．(1)在图中用箭头标出电场线的方向，并大致画出过A 、B 、C 三点的等势面．(2)在A 、B 、C 三点中，场强最大的点是__________，电势最高的点是__________．【点评及总结】1.用W=qU 计算时各量也可以采用绝对值运算，功的正负可根据电场力方向与电荷移动方向的关系来确定。
1.4电势能电势项目内容课题 1.4电势能电势修改与创新教学目标（一）知识与技能1、理解静电力做功的特点、电势能的概念、电势能与电场力做功的关系。
2、理解电势的概念，知道电势是描述电场的能的性质的物理量。
明确电势能、电势、静电力的功、电势能的关系。
了解电势与电场线的关系，了解等势面的意义及与电场线的关系。
（二）过程与方法通过与前面知识的结合，理解电势能与静电力做的功的关系，从而更好的了解电势能和电势的概念。
（三）情感态度与价值观尝试运用物理原理和研究方法解决一些与生产和生活相关的实际问题，增强科学探究的价值观。
教学重、难点重点：理解掌握电势能、电势、等势面的概念及意义。
难点：掌握电势能与做功的关系，并能用此解决相关问题。
教学准备教学过程（一）复习前面相关知识1．静电力、电场强度概念，指出前面我们从力的性质研究电场，从本节起将从能量的角度研究电场。
2．复习功和能量的关系。
从静电力做功使试探电荷获得动能入手，提出问题：是什么能转化为试探电荷的动能？引入新课。
（二）进行新课1．静电力做功的特点结合课本图1。
4-1（右图）分析◎让学生思考和讨论P21问题。
◎引导学生分析问题与练习3、42019-2020学年高考物理模拟试卷一、单项选择题：本题共10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的1．—颗质量为m 的卫星在离地球表面一定高度的轨道上绕地球做圆周运动，若已知地球半径为R ，地球表面的重力加速度为g ，卫星的向心加速度与地球表面的重力加速度大小之比为1：9，卫星的动能（ ）A ．4mgRB ．6mgRC ．226mg RD ．26mgR2．如图所示，ABCD 为等腰梯形，∠A=∠B=60º，AB=2CD ，在底角A 、B 分别放上一个点电荷，电荷量分别为q A 和q B ，在C 点的电场强度方向沿DC 向右，A 点的点电荷在C 点产生的场强大小为E A ，B 点的点电荷在C 点产生的场强大小为E B ，则下列说法正确的是A ．放在A 点的点电荷可能带负电B ．在D 点的电场强度方向沿DC 向右 C ．E A ＞E BD ．A B q q =3．下列说法中正确的是 A ．α粒子散射实验发现了质子B ．玻尔理论不仅能解释氢的原子光谱，也能解释氦的原子光谱C ．热核反应的燃料是氢的同位素，裂变反应的燃料是铀D ．中子与质子结合成氘核的过程中需要吸收能量4．B 超检测仪可以通过探头发送和接收超声波信号，经过电子电路和计算机的处理形成图像。
第1章第1节质点、参考系和坐标系【知识与技能】1．理解静电力做功的特点、电势能的概念、电势能与电场力做功的关系；2．理解电势的概念，知道电势是描述电场能的性质的物理量；3．明确电势能、电势、静电力做功、电势能的关系；4．了解电势与电场线的关系；5．了解等势面的意义及与电场线的关系。
【过程与方法】通过前面知识的结合，理解电势能与静电力做功的关系，从而更好的了解电势能和电势的概念。
【情感态度与价值观】运用物理原理和研究方法，解决一些与生产和生活相关的实际问题，增强科学价值观。
【教学过程】★重难点一、对电势能的理解★1．电场力做功的特点（1）匀强电场中电场力做功的计算：如图所示，在场强为E的匀强电场中，将正电荷q从A移到B，若AB＝L，并且AB与电场线的夹角为θ.则电场力对电荷所做的功为W＝FL cosθ＝qEL cosθ.（2）电场力做功的特点静电场中，电场力做功只与移动电荷的电荷量以及起点和终点的位置有关，而与路径无关2．电势能的特点(1)电势能是由电场和电荷共同决定的，属于电荷和电场所共有的，我们习惯上说成电荷的电势能。
(2)电势能是标量，有正负但没有方向，其正负表示大小。
(3)电势能是相对的，其大小与选定的参考点有关。
确定电荷的电势能，首先应确定参考点，也就是零势能点的位置。
3．电势能增减的判断方法(1)做功判断法电势能一定增大。
(2)电场线判断法正电荷顺着电场线的方向移动时，电势能逐渐减小；逆着电场线的方向移动时，电势能逐渐增大。
负电荷顺着电场线的方向移动时，电势能逐渐增大；逆着电场线的方向移动时，电势能逐渐减小。
4．电势能与重力势能的比较【特别提醒】电势能大小的判断(1)场源电荷判断法：离正场源电荷越近，正试探电荷的电势能越大，负试探电荷的电势能越小；离负场源电荷越近，正试探电荷的电势能越小，负试探电荷的电势能越大．(2)电场线法：正电荷顺着电场线的方向移动时电势能逐渐减小，逆着电场线的方向移动时电势能逐渐增大；负电荷顺着电场线的方向移动时电势能逐渐增大，逆着电场线的方向移动时电势能逐渐减小．荷的电势能增大.【典型例题】在图示的非匀强电场中，实线表示电场线；在只受电场力的作用下，电子从A 点运动到B 点；电子在A 点的速度方向如图所示．比较电子在A 、B 两点的速度、加速度、电势能，其中正确的是（ ）A ．v A ＞vB 、a A ＜a B 、E pA ＞E pB B ．v A ＞v B 、a A ＞a B 、E pA ＜E pBC ．v A ＜v B 、a A ＜a B 、E pA ＜E pBD ．v A ＜v B 、a A ＞a B 、E pA ＞E pB【答案】D★重难点二、电势★1．定义：电荷在电场中某一点的电势能与它的电荷量的比值，叫做这一点的电势，用φ表示．2．定义式：φ＝E p q. 3．对电势的理解(1)在国际单位制中，电势的单位是伏特(V)，1 V ＝1 J/C ．(2)电势是标量，只有大小，没有方向，但有正值和负值之分，是表示电场能量性质的一个物理量．(3)在利用φ＝E p q计算电势时，E p 、q 可代入正、负号运算，计算结果的正、负号恰好反映了电势的高低． (4)电势的相对性①电势是相对的，只有先确定了电势零点以后，才能确定电场中其他位置的电势．电场中某点的电势跟电势零点的选择有关．②对不是无限大的带电体产生的电场，通常取无限远处的电势为零；在实际处理问题中，又常取大地电势为零．4．电势与电场线的关系：无论什么电场，沿电场线方向电势是逐渐降低的，且是电势降落最快的方向．5．电势能与电势的区别与联系5．电势能与电势的区别与联系【特别提醒】如何比较电场中两点电势的高低 (1)根据电场力做功判断：①在两点间移动正电荷，如果电场力做正功，则电势降低，如果电场力做负功，则电势升高． ②在两点间移动负电荷，如果电场力做正功，则电势升高；如果电场力做负功，则电势降低． (2)根据电场线确定：电场线的方向就是电势降低最快的方向． (3)根据电荷电势能的变化：①如果在两点间移动正电荷时，电势能增加，则电势升高；电势能减少，则电势降低． ②如果在两点间移动负电荷时，电势能增加，则电势降低；电势能减少，则电势升高． 【典型例题】如图所示，电场中有a 、b 两点，则下列说法中正确的是：（）A ．电势a b ϕϕ<，场强a b E E <B ．电势a b ϕϕ>，场强a b E E >C ．将电荷-q 从a 点移到b 点电场力做负功D ．将电荷-q 分别放在a 、b 两点时具有的电势能pa pbE E > 【答案】C★重难点三、等势面★ 1．等势面的特点(1)在等势面内任意两点间移动电荷，电场力不做功。
选修3-1第一章1.4电势能、电势一【教材分析】本节内容为物理选修3－1中第一章静电场中第四节的教学内容，它处在电场强度之后，位于电势差之前，起到承上启下的作用。
它是课程教学中利用物理思维方法较多的一堂课，尤其是用类比的方法达到对新知识的探究，同时让学生就具体的物理知识迁移埋下思维铺垫。
教材从电场对电荷做功的角度出发，推知在匀强电场中电场力做功与移动电荷的路径无关。
进而指出这个结论对非匀强电场也是适用的，并与重力势能类比，说明电荷在电场中也是具有电势能。
电场力做功的过程就是电势能的变化量，而不能决定电荷在电场中某点的电势能的数值，因此有必要规定电势能零点。
对学生能力的提高和对知识的迁移、灵活运用给予了思维上的指导作用。
二【教学目标】1．知识与技能·理解静电力做功的特点、电势能的概念、电势能与电场力做功的关系。
·理解电势的概念，知道电势是描述电场的能的性质的物理量。
·明确电势能、电势、静电力的功、电势能的关系。
·了解电势与电场线的关系，了解等势面的意义及与电场线的关系。
2．过程与方法·通过与前面知识的结合，理解电势能与静电力做的功的关系，从而更好的了解电势能和电势的概念。
·培养对知识的类比能力，以及对问题的分析、推理能力。
·通过学生的理论探究，培养学生分析问题、解决问题的能力。
培养学生利用物理语言分析、思考、描述概念和规律的能力。
3．情感、态度与价值观·尝试运用物理原理和研究方法解决一些与生产、生活相关的实际问题，增强科学探究的价值观。
利用知识类比和迁移激发学生学习兴趣，培养学生灵活运用知识和对科学的求知欲。
·利用等势面图象的对称美，形态美以获得美的享受、美的愉悦，自己画图，在学习知识的同时提高对美的感受力和鉴别力。
·在研究问题时，要培养突出主要矛盾，忽略次要因素的思维方法。
三【教学重点和难点】1．重点·理解掌握电势能、电势、等势面的概念及意义。
第4节电势能和电势1．静电力做功与路径无关，只与电荷的初、末位置有关；静电力做的功等于电势能的减少量。
2．电荷在某点的电势能，等于把它从该点移到零势能位置时静电力所做的功。
3．沿电场线方向，电势逐渐降低。
4．电场线跟等势面垂直，并且由电势高的等势面指向电势低的等势面。
5．无论粒子电性如何，当粒子垂直进入匀强电场后，电场力一定做正功。
一、静电力做功的特点在静电场中移动电荷时，静电力做的功与电荷的起始位置和终止位置有关，与电荷经过的路径无关。
二、电势能1．概念电荷在静电场中具有的势能。
用E p表示。
2．静电力做功与电势能变化的关系静电力做的功等于电势能的减少量，W AB＝E p A－E p B。
错误!3．电势能的大小电荷在某点的电势能，等于把它从这点移动到零势能位置时静电力做的功。
4．零势能位置电场中规定的电势能为零的位置，通常把离场源电荷无穷远处或大地处的电势能规定为零。
三、电势1．定义：电荷在电场中某一点的电势能与它的电荷量的比值。
2．公式：φ＝E p q。
3．单位：国际单位制中，电势的单位是伏特，符号是V,1 V ＝1 J/C 。
4．特点(1)相对性：电场中各点电势的高低，与所选取的零电势的位置有关，一般情况下取无穷远或地球为零电势位置。
(2)标矢性：电势是标量，只有大小，没有方向，但有正负。
5．与电场线关系：沿电场线方向电势逐渐降低。
四、等势面1．定义 电场中电势大小相同的各点构成的面叫做等势面。
2．等势面与电场线的关系(1)电场线跟等势面垂直。
(2)电场线由电势高的等势面指向电势低的等势面。
1．自主思考——判一判(1)只要电荷在电场中移动，电场力一定做功。
(×)(2)电场力做功与重力做功类似，与初末位置有关，与路径无关。
(√)(3)电势有正、负，是矢量。
(×)(4)在匀强电场中沿电场线方向，电势降低最快。
(√)(5)等势面上，不仅各点电势相同，电场强度也一定相同。
(×)(6)电势能是相对的，规定不同的零势能点，电荷在电场中某点的电势能不同。
(√)2．合作探究——议一议(1)一电荷在某电场中运动了一周又回到出发点，电场力对该电荷做功吗？提示：不做功。
由功的定义式可知，电荷运动一周位移为0，故电场力一定不做功。
(2)电势能与重力势能类似，也有正负，其正负有何意义？提示：电势能为正值时，表明电荷在该处电势能大于零；当电势能为负值时，表明电荷在该处电势能比零小。
(3)为何说当电荷沿等势面移动时，电场力不做功？提示：由于电场线与等势面垂直，即电荷所受的电场力与等势面垂直，即当电荷沿等势面移动时，电场力方向始终与速度方向垂直，电场力不做功。
1．匀强电场中电场力做功的计算W＝qEL cos θ，其中θ为电场力与位移间夹角。
2．电场力做功的正负判断(1)根据电场力和位移方向的夹角判断：夹角为锐角，电场力做正功；夹角为钝角，电场力做负功；电场力和位移方向垂直时不做功。
此法常用于匀强电场中恒定电场力做功情况的判断。
(2)根据电场力和瞬时速度方向的夹角判断：夹角为锐角时，电场力做正功；夹角为钝角时，电场力做负功；电场力和瞬时速度方向垂直时不做功。
此法常用于判断曲线运动中变化电场力的做功情况。
(3)根据电势能的变化情况判断：若电势能增加，则电场力做负功；若电势能减小，则电场力做正功。
(4)若物体只受电场力作用，可根据动能的变化情况判断：若物体的动能增加，则电场力做正功；若物体的动能减少，则电场力做负功。
1．如图141所示，在匀强电场中有A、B两点，将一电荷量为q的正电荷从A点移到B点，第一次沿直线AB移动该电荷，电场力做功为W1；第二次沿路径ACB移动该电荷，电场力做功为W2；第三次沿曲线AB移动该电荷，电场力做功为W3，则( )图141A．W1＞W2B．W3＜W2C．W1＝W3 D．W1＜W3解析：选C 电场力做功只与开始和结束位置有关，与路径无关。
因此选项C正确。
2．(多选)下列说法正确的是( )A．电荷从电场中的A点运动到B点，每次经过的路径不同，电场力做的功可能不同B．电荷从电场中的某点开始出发，运动一段路径后，又回到了该点，则电场力做功为零C．正电荷沿着电场线运动，电场力对正电荷做正功，负电荷逆着电场线运动，电场力对负电荷做正功D．电荷在电场中运动，因为有电场力对电荷做功，所以能量守恒定律在电场中不成立解析：选BC 电场力做的功和电荷的运动路径无关，所以选项A错误；电场力做功只和电荷的初末位置有关，所以电荷从某点出发又回到了该点，电场力做功为零，选项B正确；正电荷沿电场线的方向运动，则正电荷受到的电场力和电荷的位移方向相同，故电场力对正电荷做正功，同理，负电荷逆着电场线的方向运动，电场力对负电荷做正功，选项C正确；电荷在电场中运动，虽然有电场力做功，但是电荷的电势能和其他形式的能间的转化满足能量守恒定律，选项D错误。
3.在场强为4×105 V/m的匀强电场中，一质子从A点移动到B点，如图142所示。
已知AB间距离为20 cm，AB连线与电场线成30°角，求电场力做的功。
图142解析：在匀强电场中电场力为F＝qE沿电场力方向的位移为l cos θ电场力对质子做的功为W＝qEl cos θ＝1.6×10－19×4×105×0.2×32J＝1.1×10－14J。
答案：1.1×10－14 J1．电势能的特性2．电势能增减的判断方法判断法做负功则增大电场线判断法正电荷顺着电场线的方向移动时，电势能逐渐减小；逆着电场线的方向移动时，电势能逐渐增大。
负电荷的情况正好相反电势判断法由公式E p＝qφ知，正电荷在电势高的地方电势能大，负电荷在电势高的地方电势能小[典例] 将带电量为6×10－6 C的负电荷从电场中的A点移到B点，克服电场力做了3×10－5 J的功，再从B点移到C点，电场力做了1.2×10－5 J的功，则(1)电荷从A点移到B点，再从B点移到C点的过程中电势能共改变了多少？(2)如果规定A点的电势能为零，则该电荷在B点和C点的电势能分别为多少？[思路点拨](1)电势能的改变量对应电场力做功。
(2)电荷在某点具有的电势能与零电势能的选取有关，同时注意电势能的正负。
[解析] (1)由题意可知，W AB＝－3×10－5 JW BC＝1.2×10－5 J所以电荷从A点到C点的全过程中电场力做功W AC＝W AB＋W BC＝－1.8×10－5 J故此过程电荷的电势能增加了1.8×10－5 J。
(2)由W AB＝E p A－E p B可得：E p B＝3×10－5 J由W AC＝E p A－E p C可得：E p C＝1.8×10－5 J。
[答案] (1)增加了1.8×10－5 J(2)3×10－5 J 1.8×10－5 J电场力做功与电势能的联系(1)电势能的高低与零电势能点的选取有关，电势能的变化与零电势能点的选取无关。
(2)电势能与静电力做功的关系是求电势能变化或静电力做功的重要理论依据。
1．如图143所示，有一带电的微粒，在电场力的作用下沿曲线从M点运动到N点，则微粒( )图143A．带负电，电势能增加B．带负电，电势能减少C．带正电，电势能增加D．带正电，电势能减少解析：选D 由带电微粒运动的径迹可以看出带电微粒受到的电场力指向径迹凹侧，即与电场方向相同，故带电微粒带正电，选项A、B错误；电场力对带电微粒做正功，微粒电势能减少，选项C错误，D正确。
2. (多选)在真空中A、B两点分别放置等量异种电荷，在电场中通过A、B两点的竖直平面内对称位置取一个矩形路径abcd，如图144所示，现将一电子沿abcd移动一周，则下列判断正确的是( )图144A．由a→b电场力做正功，电子的电势能减小B．由b→c电场力对电子先做负功，后做正功，总功为零C．由c→d电子的电势能一直增加D．由d→a电子的电势能先减小后增加，电势能变化量为零解析：选BD 电子带负电，由a→b电场力做负功，电势能增加，由c→d电场力做正功，电势能减小，故A、C错误。
由b→c，电场力对电子先做负功后做正功，由对称性，b、c两点电子电势能相等，故总功为零，B正确。
由d→a电场力对电子先做正功后做负功，故电子的电势能先减小后增加，再由对称性可确定电势能变化量为零，故D正确。
3.如图145所示，空间有一水平匀强电场，在竖直平面内有初速度为v0的带电微粒，在电场力和重力作用下沿图中虚直线由A运动至B，其能量变化情况是( )图145A．动能减少，重力势能增加，电势能减少B．动能减少，重力势能增加，电势能增加C．动能不变，重力势能增加，电势能减少D．动能增加，重力势能增加，电势能减少解析：选B 因带电微粒做直线运动，故合外力方向与速度方向在同一直线上，微粒受到的合外力方向与v 0反向，做负功，故微粒的动能减少，同时，我们知道重力和电场力均做负功，重力势能增加，电势能增加，故B 正确。
1．电势的特点(1)电势具有相对性：电势是相对的，电场中某点的电势值与零电势点的选取有关。
通常将离场源电荷无穷远处，或是地球表面选为零电势点。
(2)电势是标量：电势是只有大小、没有方向的物理量，在规定了电势零点后，电场中各点的电势可能是正值，也可能是负值。
正值表示该点的电势高于零电势；负值表示该点的电势低于零电势。
显然，电势的正负只表示大小，不表示方向。
2．电势高低的判断方法(1)等势面是为描述电场而假想的面。
(2)在电场线密集的地方，等差等势面密集；在电场线稀疏的地方，等差等势面稀疏。
(3)电场线总是和等势面垂直，且从电势较高的等势面指向电势较低的等势面。
(4)等势面的分布与零电势点的选取无关。
(5)在空间中两等势面不相交。
(6)在等势面内移动电荷，电场力不做功。
1．(多选)(2015·江苏高考)两个相同的负电荷和一个正电荷附近的电场线分布如图146所示。
c 是两负电荷连线的中点，d 点在正电荷的正上方，c 、d 到正电荷的距离相等，则( )图146A ．a 点的电场强度比b 点的大B．a点的电势比b点的高C．c点的电场强度比d点的大D．c点的电势比d点的低解析：选ACD 根据电场线的分布图，a、b两点中，a点的电场线较密，则a点的电场强度较大，选项A正确。
