RC一阶电路的响应测试RC 一阶电路的响应测试一、实验目的1. 测定RC 一阶电路的零输入响应、零状态响应及完全响应。
2. 学习电路时间常数的测量方法。
3. 掌握有关微分电路和积分电路的概念。
4. 进一步学会用示波器观测波形。
二、原理说明1. 动态网络的过渡过程是十分短暂的单次变化过程。
要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。
为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。
只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。
2.图6-1（b）所示的RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。
3. 时间常数τ的测定方法:用示波器测量零输入响应的波形如图6-1(a)所示。
4. 微分电路和积分电路是RC 一阶电路中较典型的电路，它对电路元件参数和输入信号的周期有着特定的要求。
一个简单的RC 串联电路，在方波序列脉冲的重复激励下，当出信号电压与输入信号电压的积分成正比。
利用积分电路可以将方波转变成三角波。
从输入输出波形来看，上述两个电路均起着波形变换的作用，请在实验过程仔细观察与记录。
三、实验设备四、实验内容实验线路板的器件组件，如图6-3 所示，请认清R、C 元件的布局及其标称值，各开关的通断位置等。
少量地改变电容值或电阻值，定性地观察对响应的影响，记录观察到的现象。
2. 令R = 10KΩ ，C = 0.1μF ，观察并描绘响应的波形，继续增大C 之值，定性地观察对响应的影响。
3. 令C = 0.01μF ，R = 100Ω ，组成如图6-2(a)所示的微分电路。
在同样的方波激励信号（U V m = 3 ， f = 1KHZ ）作用下，观测并描绘激励与响应的波形。

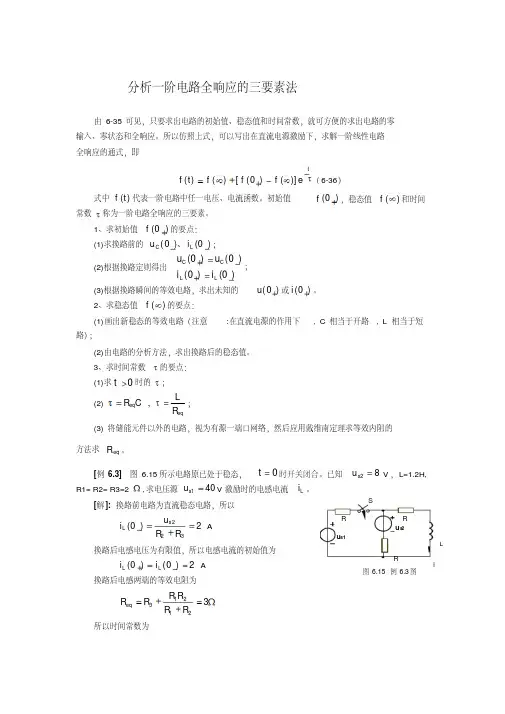

Su s1RL i 图6.15 例6.3图R Ru s 2分析一阶电路全响应的三要素法由6-35可见，只要求出电路的初始值、稳态值和时间常数，就可方便的求出电路的零输入、零状态和全响应。
所以仿照上式，可以写出在直流电源激励下，求解一阶线性电路全响应的通式，即te f f f t f )]()0([)()(（6-36）式中)(t f 代表一阶电路中任一电压、电流函数。
初始值)0(f ，稳态值)(f 和时间常数称为一阶电路全响应的三要素。
1、求初始值)0(f 的要点：(1)求换路前的)0()0(L C i u 、；(2)根据换路定则得出)0()0()0()0(L L C C i i u u ；(3)根据换路瞬间的等效电路，求出未知的)0(u 或)0(i 。
2、求稳态值)(f 的要点：(1)画出新稳态的等效电路（注意:在直流电源的作用下, C 相当于开路, L 相当于短路）；(2)由电路的分析方法，求出换路后的稳态值。
3、求时间常数的要点：(1)求0t 时的；(2) eqeq R LC R ,；(3) 将储能元件以外的电路，视为有源一端口网络，然后应用戴维南定理求等效内阻的方法求eq R 。
[例6.3]图 6.15所示电路原已处于稳态，0t 时开关闭合。
已知82s u V ，L=1.2H, R1= R2= R3=2, 求电压源401s u V 激励时的电感电流L i 。
[解]: 换路前电路为直流稳态电路，所以2)0(322R R u i s L A 换路后电感电压为有限值，所以电感电流的初始值为)0(L i 2)0(L i A 换路后电感两端的等效电阻为321213R R R R R R eq 所以时间常数为。
一阶电路的零输入响应和零状态响应下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一阶电路的零输入响应和零状态响应在电路理论中，一阶电路是一种常见的电路结构，其具有简单的数学描述和易于理解的特点。
实验七 RC 一阶电路的响应测试一、实验目的1. 测定RC 一阶电路的零输入响应、零状态响应及完全响应。
2. 学习电路时间常数的测量方法。
3. 掌握有关微分电路和积分电路的概念。
4. 进一步学会用示波器观测波形。
二、原理说明1. 动态网络的过渡过程是十分短暂的单次变化过程。
要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。
为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。
只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。
2.图12-1（b ）所示的 RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。
3. 时间常数τ的测定方法:用示波器测量零输入响应的波形如图12-1(a)所示。

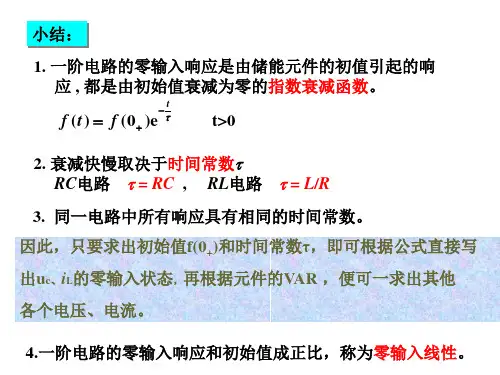

根据一阶微分方程的求解得知u c ＝U m e-t/RC＝U m e-t/τ。
当t ＝τ时，Uc(τ)＝0.368U m 。
此时所对应的时间就等于τ。
亦可用零状态响应波形增加到0.632U m 所对应的时间测得，如图12-1(c)所示。

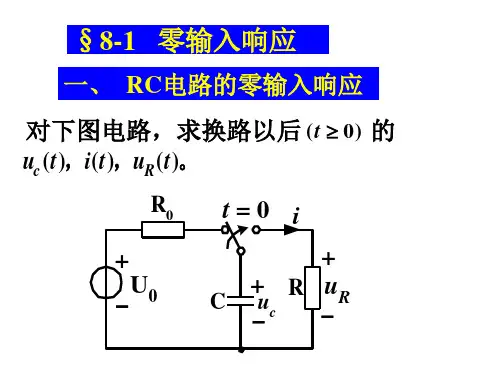

(a) 零输入响应 (b) RC 一阶电路 (c) 零状态响应图 12-14. 微分电路和积分电路是RC 一阶电路中较典型的电路， 它对电路元件参数和输入信号的周期有着特定的要求。
一个简单的 RC 串联电路， 在方波序列脉冲的重复激励下， 当满足τ＝RC<<2T时（T 为方波脉冲的重复周期），且由R 两端的电压作为响应输出，则该电路就是一个微分电路。
因为此时电路的输出信号电压与输入信号电压的微分成正比。
如图12-2(a)所示。
利用微分电路可以将方波转变成尖脉冲。
τ tt0.63200c uuU m c uU m(a)微分电路 (b) 积分电路图12-2若将图12-2(a)中的R 与C 位置调换一下，如图12-2(b)所示，由 C 两端的电压作为响应输出，且当电路的参数满足τ＝RC>>2T，则该RC 电路称为积分电路。
