一阶电路的零输入响应

一阶电路的零输入响应第 3 节一阶电路的零输入响应零输入响应：电路无外加激励，仅由动态元件的初始储能作用所产生的响应，称为零输入响应（ zero-input response ）。

一、 RC 电路的零输入响应图 5.3-1 （ a ）电路， t=0 时开关 S 由位置 1 拨到位置 2 ，讨论换路后时的电容电压、电容电流等响应的变化规律。

电路换路之前开关 S 处于位置 1 ，直流电压源 Us 对电容 C 充电，电路已处于稳定状态，换路前的等效电路如图5.3-1 （ b ）所示。

时刻，电容电压等于直流电压源的电压 Us ，即时刻，电容与电压源断开，与电阻 R 形成新的回路，这时的等效电路如图 5.3-1 （ c ）所示。

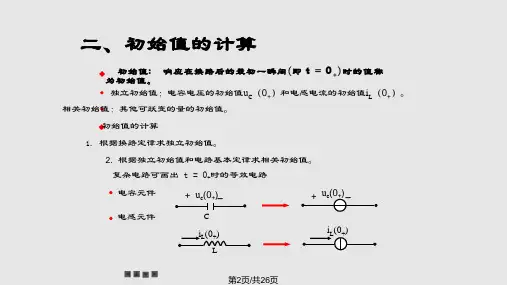

由换路定则得换路后电容电压的初始值电容电流的初始值为图 5.3-1 （ c ）电路，由 KVL ，可得用积分变量分离法进行求解，得式中，为 RC 电路的时间常数（ time constant ），当 R 的单位为Ω， C 的单位为 F 时，τ的单位是秒（ s ）。

时间常数：时间常数是反映一阶电路过渡过程进展快慢的一个重要的参数，其大小仅取决于电路的结构和参数。

τ越大，响应衰减的速度就越慢；τ越小，响应衰减的速度就越快。

用表示电路换路后的响应，用表示该响应的初始值，则 RC 一阶电路的零输入响应可表示为RC 电路零输入响应的规律RC 电路换路后，各处的零输入响应都是从初始值开始，按指数规律衰减。

衰减得快慢由时间常数τ决定。

二、 RL 电路的零输入响应图 5.3-3 （ a ）是 RL 动态电路。

电路换路之前开关 S 处于位置 1 ， t=0 时开关 S 由位置 1 拨到位置 2 。

下面讨论换路后时的电感电流、电感电压等响应的变化规律。

时刻，电路换路之前开关 S 处于位置 1 ，直流电流源 Is 对电感 L 充电，电路已处于稳定状态，换路前的等效电路如图 5.3-3 （ b ）所示。

t=0 时，开关 S 拨到位置 2 ，时，电感与电流源断开，而与电阻 R 形成新的回路，这时的等效电路如图5.3-3 （ c ）所示。

一阶电路的全响应和零响应区别
引起电路响应的因素有两个方面,一是电路的激励,而是动态元件储存的初始能量.当激励为零,仅由动态元件储存的初始能量引起的响应叫零输入响应；当动态元件储存的初始能量为零,仅由激励引起的响应叫零状态响应；两个同时引起的响应叫全响应. 零状态响应是指在t=0-时，电容器的电压为0，电感器的电流为0；
零输入响应是指在t=0-时，电源的输入为0；下面早点介绍一阶电路的全响应。

全响应：非零初始状态的电路受到外加激励时电路中产生的响应，称为全响应。

1.RC电路的全响应的分析
（非齐次微分方程）
解答为：uC = uC' + uC''
得RC电路的全响应的通式：
2.RC电路的全响应通式的两种分解方式
（1）全响应(complete response)
= 强制响应(forced response)+自由响应(natural response)
= 稳态响应(steady-state response) +暂态响应(transient response)（2）全响应= 零状态响应+ 零输入响应
全响应小结:
（1）全响应的不同分解方法只是便于更好地理解过渡过程的本质；
（2）零输入响应与零状态响应的分解方法其本质是叠加，因此只适用于线性电路；
（3）零输入响应与零状态响应均满意齐性原理，但全响应不满意。

一阶电路的零输入响应所谓零输入响应就是没有外部激励输入，仅仅依靠动态元件中的储能产生的响应。

换句话说，就是求解微分方程在初始条件不为零时的齐次解。

1 RC 电路的零输入响应如图1-4-5（a）所示的电路中：t<0 时，开关在位置1，电容被电流源充电，电路已处于稳态，电容电压uC（0－）＝RIS；在t＝0 时，开关按箭头方向动作；在t≥0 时，电容将对R 放电，电路如图1-4-5（b）所示，电路中形成电流i。

故t>0 后，电路中无电源作用，电路的响应均是由电容的初始储能而产生，故属于零输入响应。

换路后得图1-4-5（b），根据KVL有uR +uC=0，而代入上式可得图1-4-5 RC电路的零输入这是一个一阶齐次方程，根据换路定理，可知初始条件uC （0+）＝uC（0－）＝u。

方程的通解为将初始条件uC （0+）＝RIS代入式（1-4-12），求出积分常数A为将uC （0+）代入式（1-4-12），得到满足初始值的微分方程的通解为放电电流为令τ＝RC，它具有时间的量纲，即故称τ为时间常数，这样式（1-4-13）、（1-4-15）可分别写为。

由于，为负，故uC和i均按指数规律衰减，它们的最大值分别为初始值uC （0+）＝RIS，以及，当t→∞时，uC和i衰减到零。

其变化曲线如图1-4-6所示。

图1-4-6 RC 电路零输入响应电压电流波形图关于零输入响应曲线的几点说明：（1）时间常数是体现一阶电路电惯性特性的参数，它只与电路的结构与参数有关，而与激励无关。

（2）对于含电容的一阶电路，τ＝RC；对于含电感的一阶电路，。

（3）τ越大，电惯性越大，相同初始值情况下，放电时间越长。

（4）一阶电路方程的特征根为时间常数的相反数；它具有频率的量纲，称为“固有频率”（natural frequency）。

理论上认为t→∞、uC →0 时，电路达稳态；工程上认为t＝（3－5）τ、uC→0，电容放电基本结束。

rc一阶电路的零状态响应,按指数规律上升,按指数规律衰减RC一阶电路是由电阻（R）和电容（C）组成的电路。

在零状态响应中，我们考虑的是电路在初始时刻没有存储能量的情况下的响应。

1.按指数规律上升：在RC一阶电路的零状态响应中，如果输入信号是一个突变或阶跃信号，电路的响应将按指数规律上升。

在这种情况下，电容充电的速度呈指数增长。

电路响应的形式可以用指数函数来描述。

2.按指数规律衰减：如果初始时刻存在存储在电容中的能量，当电路处于零状态时，电路的响应将按指数规律衰减。

在这种情况下，电容中的电荷将以指数方式耗散，电路的响应呈指数衰减。

总体来说，RC一阶电路的零状态响应是一个指数规律的过程，其上升或衰减的速率取决于电路的参数（电阻值R和电容值C）以及输入信号的特性。

这种响应通常可以用微分方程和指数函数来建模和描述。
