电路基础复习题（一）一、简答题1、什么叫基尔霍夫电流定律？什么叫基尔霍夫电压定律？答：电流定律：任一时刻在电路的任一结点上，所有支路电流的代数和恒等于零。
电压定律：在任一时刻，沿任一回路各段电压的代数和恒等于零。
2、什么是电路的开路状态、短路状态、空载状态、过载状态、满载状态？答;电源与负载未构成闭合电路，即电路处于开路状态；短路是指电路中电位不等的两点，由于某种原因而短接在一起的现象。
当电源没接负载时称为空载；当电源输出的电压为额定值时：电流等于额定电流，称为满载，电流小于额定电流，称为轻载，电流超过额定电流，称为过载。
3、什么是谐振现象？答：如果电源的频率和电路参数满足一定的条件，使电路中的总电压和总电流的相位相等，则整个电路呈现纯电阻性，这种现象称为谐振现象。
4、电路产生动态过程的原因有哪些？答：电路产生动态过程有内、外两种原因，内因是电路中纯在储能元件L和C；外因是电路的结构或参数发生改变。
5、什么叫叠加定理？答：线性电阻电路中，任一电压或电流都是电路中各个独立电源单独作用时，在该处产生的电压或电流的叠加。
6、什么叫等效变换？答：选取电路中的某一部分电路作为研究对象，这部分电路与其他部分电路通过端子进行连接，当被选取的部分电路变换成另一种连接形式时，各个端子处的电压和电流与变换前一致，则称选取电路部分的变换为等效变换。
二、填空题1、为了分析方便，常把电路分为内电路和外电路；从电源一端经过负载再回到电源另一端的这部分电路称为（外电路）；电源内部的通路称为（内电路）。
2、电流的实际方向规定为（正电荷）的运动方向；衡量电流大小的物理量是（电流强度）；电流的国际单位是（安培）。
3、在电压电流参考方向关联时，直流W电路功率的计算公式为（P=t或P=UI），若电压电流的参考方向非关联，功率的计算公式应为（P=-UI）。
4、电阻元件是一种对电流表现“阻碍”作用的（电路元件），它的主要参数是电阻，用字母（R）表示，单位为(Ω或欧姆)。
实验四 一阶动态电路暂态过程的研究一. 实验目的1.研究一阶RC 电路的零输入响应、零状态响应和全响应的变化规律和特点。
2、研究一阶电路在阶跃激励和方波激励情况下, 响应的基本规律和特点。
测定一阶电路的时间常数 ,了解电路参数对时间常数的影响。
3.掌握积分电路和微分电路的基本概念。
4.研究一阶动态电路阶跃响应和冲激响应的关系。
5.学习用示波器观察和分析电路的响应。
二. 实验原理1.含有动态元件的电路, 其电路方程为微分方程。
用一阶微分方程描述的电路, 为一阶电路。
图6－1所示为一阶RC 电路。
首先将开关S 置于1使电路处于稳定状态。
在t=0时刻由1扳向2, 电路对激励Us 的响应为零状态响应, 有RCt S S C eU U t u --=)(这一暂态过程为电容充电的过程, 充电曲线如图6－2a 所示。
电路的零状态响应与激励成正比。
U U u c (t) 图6-1 图6-2（a ）充电曲线 图6-2（b ）放电曲线若开关S 首先置于2使电路处于稳定状态, 在t=0时刻由2扳向1, 电路为零输入响应, 有RCt S C eU t u -=)(这一暂态过程为电容放电过程, 放电曲线如图6－2b 所示。
电路的零输入响应与初始状态成正比。
动态电路的零状态响应与零输入响应之和称之为全响应,全响应与激励不存在简单的线性关系。
2.一阶RC 动态电路在一定的条件下, 可以近似构成微分电路或积分电路。
当时间常数 (=RC)远远小于方波周期T 时, 图6－3(a)所示为微分电路。
输出电压u0(t)与方波激励uS(t)的微分近似成比例, 输入输出波形如6－3(b)所示。
从中可见, 利用微分电路可以实现从方波到尖脉冲波形的转变。
+ u O_uC图6－3（a ） 图6－3（b ）当时间常数 (=RC)远远大于方波周期T 时, 图6－4(a)所示为积分电路, 输出电压uO(t)与方波激励uS 的积分近似成比例。
输入、输出波形如图6－4(b)所示。

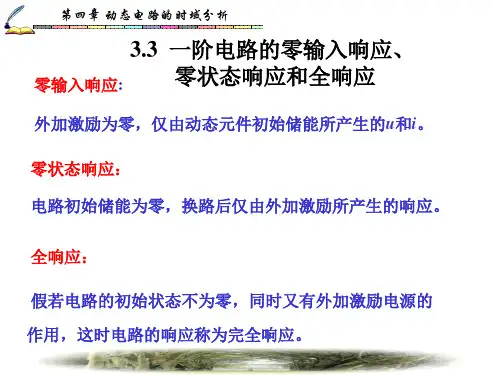

一阶电路的过渡过程1、一阶电路的零输入响应零输入响应：换路后动态电路中没有外施激励，电路响应由动态元件所储藏的能量引起。
一阶电路的零输入响应包括有RC放电电路和RL 放电电路。
2、RC放电电路RC电路的时间常数：对于含有电容的一阶电路，电路的时间常数定义为，时间常数，其中为一阶电路中，除电容以外的含源一端口网络或无源一端口网络的等效电阻。
如：在图1电路中，电阻、电容以及电压源全部为已知参数，开关S 在t=0时刻从位置1合到位置2，开关移动之前电路处于稳态，换路后的、以及流过电路中的电流为：，，图1 RC放电电路图2 电容电压、电阻电压和电路电流随时间的变化根据所求得的、和，可得它们随时间的变化规律如图2所示。
从图22中电压和电流随时间的变化规律，可得结论：1）电流和电压都按照同样的指数规律变化，因电路的特征方程和特征根仅取决于电路的结构和元件的参数，而与变量的选择无关。
2）由于特征根是负值，电流和电压都按同样的指数规律衰减，最终趋于零。
从上可以看出，电压和电流的衰减的快慢取决于指数中的大小。
反映了一阶电路过渡过程的进展速度，越小，过渡过程越快，是讨论过渡过程的一个重要参数。
3、RL放电电路RL电路的时间常数：对于含有电感的一阶电路，电路的时间常数定义为，时间常数，其中为一阶电路中，除电感以外的含源一端口网络或无源一端口网络的等效电阻。
利用微分方程的求解，RL电路响应的电压和电流随时间的变化规律，可得出与RC电路相同的结论。
4、一阶电路的零状态响应零状态响应：换路后动态电路中动态元件所储藏的能量为零，电路响应是由外施激励引起。
零状态响应的时间常数与零输入响应的时间常数的求解相似。
且零状态响应的过渡过程变化规律主要也是由时间常数来决定。

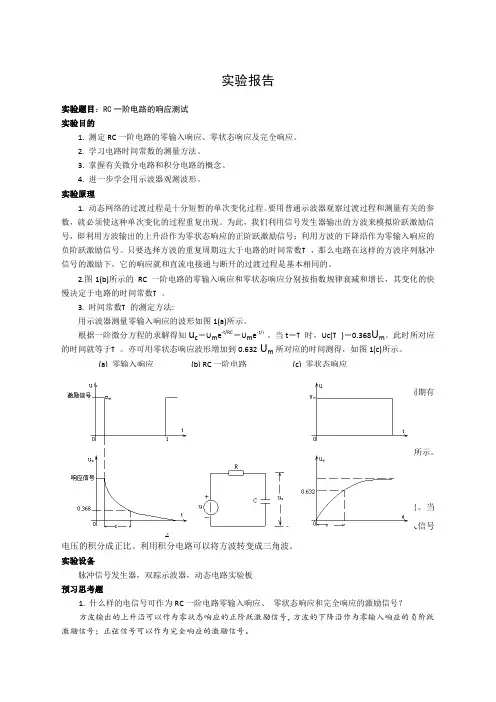

实验报告实验题目：RC 一阶电路的响应测试 实验目的1. 测定RC 一阶电路的零输入响应、零状态响应及完全响应。
2. 学习电路时间常数的测量方法。
3. 掌握有关微分电路和积分电路的概念。
4. 进一步学会用示波器观测波形。
实验原理1. 动态网络的过渡过程是十分短暂的单次变化过程。
要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。
为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。
只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。
2.图1(b)所示的 RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。
3. 时间常数τ的测定方法:用示波器测量零输入响应的波形如图1(a)所示。
根据一阶微分方程的求解得知u c ＝U m e-t/RC＝U m e-t/τ。
当t ＝τ时，Uc(τ)＝0.368U m 。
此时所对应的时间就等于τ。
亦可用零状态响应波形增加到0.632 U m 所对应的时间测得，如图1(c)所示。
(a) 零输入响应 (b) RC 一阶电路 (c) 零状态响应图 14. 微分电路和积分电路是RC 一阶电路中较典型的电路， 它对电路元件参数和输入信号的周期有着特定的要求。
一个简单的 RC 串联电路， 在方波序列脉冲的重复激励下，当满足τ＝RC<<2T时（T 为方波脉冲的重复周期），且由R 两端的电压作为响应输 出，这就是一个微分电路。
因为此时电路的输出信号电压与输入信号电压的微分成正比。
如图2(a)所示。
利用微分电路可以将方波转变成尖脉冲。
(a) 微分电路 (b) 积分电路图2若将图2（a ）中的R 与C 位置调换一下，如图2（b ）所示，由 C 两端的电压作为响应输出。
实验五RC—阶电路的响应测试一、实验目的1.测定RC-阶电路的零输入响应、零状态响应及全响应。
2.掌握有关微分电路和积分电路的概念。
3.学会时间常数T的测定方法。
4.进一步学会用示波器观测波形。
二、原理说明图5」所示的矩形脉冲电压波5可以看成是按照一定规律定时接通和关断的直流电压源U。
若将此电压5加在RC串联电路上（见图5.2）,则会产生一系列的电容连续充电和放电的动态过程，在5的上升沿为电容的充电过程，而在5 的下降沿为电容的放电过程。
它们与矩形脉冲电压5的脉冲宽度匕及RC串联电路的时间常数T有十分密切的关系。
当5不变时，适当选取不同的参数，改变时间常数T,会使电路特性发生质的变化。
图5.1矩形脉冲电压波形图5.2 RC串联电路图1 • RC 一阶电路的零状态响应所有储RC喚+ u - U °的电路％（t） = U 卢响应。
电路的微分方程为：RC dt +%-U叫其解为（• 忒八一丿，式中，T=RC为该电路的时间常数。
2.RC-阶电路的零输入响应电路在无激励情况下，由储能元件的初始状态引起的响应称为零输入响应。
电路达到'* ciu c- •'器经R放I V各响应为零输入响应。
电路的微分方程为：RC盂十％"其解为％（t）= U m e \RC —阶电路的零输入响应和零状态响应分别按指数规律衰减和增长（如图5.3 所示），其变化的快慢决定于电路的时间常数T。
3.时间常数T的测定方法方法一：在已知电路参数的条件下，时间常数可以直接由公式计出，T=RC。
方法二：对充电曲线（零状态响应），电容的端电压达到最大值的1二（约0.632）倍时所需要的时间即是时间常数T。
如图5.3 （a）所示，用示波器观测响应波形, 取上升曲线中波形幅值的0.632倍处所对应的时间轴的刻度，计算出电路的时间常数：丫 =扫描时间X 0P其中，扫描时间是示波器上x轴扫描速度开关“t/div”的大小。
《一阶电路的暂态过程实验报告【实验报告,实验十一,一阶电路暂态过程的研究】》摘要：一、实验目的 1、研究ＲＣ一阶电路的零输入响应、零状态响应和全响应的规律和特点，（1）测量时间常数τ 选择EEL-52组件上的Ｒ、Ｃ元件，令Ｒ=3KΩ，Ｃ＝0.01μＦ，用示波器观察激励ｕS与响应ｕC的变化规律，测量并记录时间常数τ，图11-9 微分电路示意图五、实验注意事项 1、调节电子仪器各旋钮时，动作不要过猛实验一阶电路暂态过程的研究一、实验目的 1、研究ＲＣ一阶电路的零输入响应、零状态响应和全响应的规律和特点； 2、学习一阶电路时间常数的测量方法，了解电路参数对时间常数的影响； 3、掌握微分电路和积分电路的基本概念。
二、实验设备 1、GDS-1072-U数字示波器 2、AFG 2025函数信号发生器（方波输出） 3、EEL-52组件（含电阻、电容）三、实验原理 1、ＲＣ一阶电路的零状态响应ＲＣ一阶电路如图11-1所示，开关S在‘1’的位置，ｕC＝0，处于零状态，当开关S合向‘2’的位置时，电源通过R向电容C充电，ｕC（ｔ）称为零状态响应。
变化曲线如图11-2所示，当ｕC上升到所需要的时间称为时间常数，。
2、ＲＣ一阶电路的零输入响应在图11-1中，开关S在‘2’的位置电路电源通过R向电容C充电稳定后，再合向‘1’的位置时，电容C通过R放电，ｕC（ｔ）称为零输入响应。
输出变化曲线如图11-3所示，当ｕC下降到所需要的时间称为时间常数，。
3、测量ＲＣ一阶电路时间常数图11－1电路的上述暂态过程很难观察，为了用普通示波器观察电路的暂态过程，需采用图11－4所示的周期性方波ｕS作为电路的激励信号，方波信号的周期为T，只要满足，便可在普通示波器的荧光屏上形成稳定的响应波形。
电阻R、电容C串联与方波发生器的输出端连接，用双踪示波器观察电容电压ｕC，便可观察到稳定的指数曲线，如图11-5所示，在荧光屏上测得电容电压最大值：取，与指数曲线交点对应时间ｔ轴的ｘ点，则根据时间ｔ轴比例尺（扫描时间），该电路的时间常数。

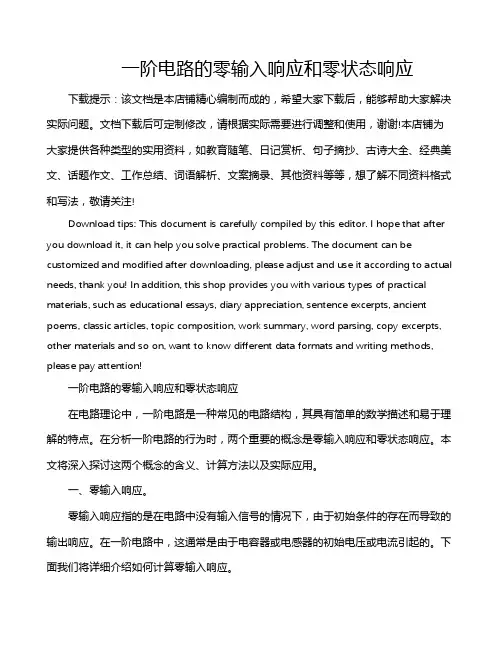

一阶电路的零输入响应和零状态响应下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一阶电路的零输入响应和零状态响应在电路理论中，一阶电路是一种常见的电路结构，其具有简单的数学描述和易于理解的特点。
RC一阶电路响应测试_实验报告RC—阶电路的响应测试一、实验目的测定RC 一阶电路的零输入响应、零状态响应及完全响应。
学习电路时间常数的测量方法。
掌握有关微分电路和积分电路的概念。
进一步学会用虚拟示波器观测波形。
二、原理说明1.动态网络的过渡过程是十分短暂的单次变化过程。
要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。
为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。
只要选择方波的重复周期远大于电路的时间常数T,那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。
2?图6-1 (b)所示的RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数T。
时间常数T的测定方法用示波器测量零输入响应的波形如图6-1(a)所示。
根据一阶微分方程的求解得知Uc= Ume-t/RC = Ume-t/°。
当t =t时，Uc( t )= 0.368Um。
此时所对应的时间就等于t。
亦可用零状态响应波形增加到0.632 Um所对应的时间测得，如图6-1(c)所示。
'U(a)零输入响应(b) RC 一阶电路图6-1'U(a)零输入响应(b) RC 一阶电路图6-1(c)零状态响应微分电路和积分电路是RC 一阶电路中较典型的电路，它对电路元件参数和输入信号的周期有着特定的要求。
一个简单的RC串联电路，在方波序列脉冲的重复激励下，当满足t= RC<<T时(T为方波脉冲的重复周期)，且由R两端的电压作为响应输出，这就2是一个微分电路。
因为此时电路的输出信号电压与输入信号电压的微分成正比。
如图6-2(a)所示。
利用微分电路可以将方波转变成尖脉冲。
实验七 RC 一阶电路的响应测试一、实验目的1. 测定RC 一阶电路的零输入响应、零状态响应及完全响应。
2. 学习电路时间常数的测量方法。
3. 掌握有关微分电路和积分电路的概念。
4. 进一步学会用示波器观测波形。
二、原理说明1. 动态网络的过渡过程是十分短暂的单次变化过程。
要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。
为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。
只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。
2.图12-1（b ）所示的 RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。
3. 时间常数τ的测定方法:用示波器测量零输入响应的波形如图12-1(a)所示。
根据一阶微分方程的求解得知u c ＝U m e-t/RC＝U m e-t/τ。
当t ＝τ时，Uc(τ)＝0.368U m 。
此时所对应的时间就等于τ。
亦可用零状态响应波形增加到0.632U m 所对应的时间测得，如图12-1(c)所示。
(a) 零输入响应 (b) RC 一阶电路 (c) 零状态响应图 12-14. 微分电路和积分电路是RC 一阶电路中较典型的电路， 它对电路元件参数和输入信号的周期有着特定的要求。
一个简单的 RC 串联电路， 在方波序列脉冲的重复激励下， 当满足τ＝RC<<2T时（T 为方波脉冲的重复周期），且由R 两端的电压作为响应输出，则该电路就是一个微分电路。
因为此时电路的输出信号电压与输入信号电压的微分成正比。
如图12-2(a)所示。
利用微分电路可以将方波转变成尖脉冲。
τ tt0.63200c uuU m c uU m(a)微分电路 (b) 积分电路图12-2若将图12-2(a)中的R 与C 位置调换一下，如图12-2(b)所示，由 C 两端的电压作为响应输出，且当电路的参数满足τ＝RC>>2T，则该RC 电路称为积分电路。
课程设计报告设计题目：应用电路仿真软件Multisim分析一阶动态电路的响应并验证三要素公式学院：电子工程学院专业：遥感科学与技术班级： 1702071学号：姓名：电子邮件：日期： 2018 年 12 月成绩：指导教师：**西 安 电 子 科 技 大 学电 子 工 程 学 院课 程 设 计 任 务 书学生姓名 指导教师 职称 学生学号 专业题目 应用电路仿真软件Multisim 分析一阶动态电路的响应并验证三要素公式任务与要求根据《电路分析基础》课程的理论学习，通过学习电路仿真软件Multisim ，掌握Multisim 中电路图的绘制、电路分析以及仿真结果的观测方法，应用Multisim 仿真软件分析一阶动态电路的的响应，并验证三要素公式，以巩固电路中所学习的相关知识。
要求： （1）学习Multisim 电路仿真软件；（2）掌握Multisim 的使用方法，并能准确地进行数值仿真计算；（3）应用Multisim 对分析一阶动态电路的零输入响应响应、零状态响应以及全响应，给出数值仿真结果，并验证三要素公式。
开始日期 2017年 11月 19 日 完成日期 2017年 12月19 日 课程设计所在单位 电子工程学院…………………………装………………………………订………………………………线………………………………………………………………应用电路仿真软件Multisim分析一阶动态电路的响应并验证三要素公式课程设计报告撰写提纲：正文（宋体小四号）第一部分：一阶动态电路的基本理论介绍对于含有一个电容和一个电阻，或一个电感和一个电阻的电路，当电路的无源元件都是线性不变时，电路方程将是一阶线性常微分方程，相应的电路称为一阶电阻电容电路（简称为RC 电路）或是一阶电阻电感电路（简称为RL 电路）。
如果电路仅含一个动态元件，则可以把该动态元件以外电阻电路用戴维南定理或诺顿定理置换为电压源和电阻的串联组合，或电流源和电阻的并联组合，从而把它变换为RC 电路或RL 电路。
